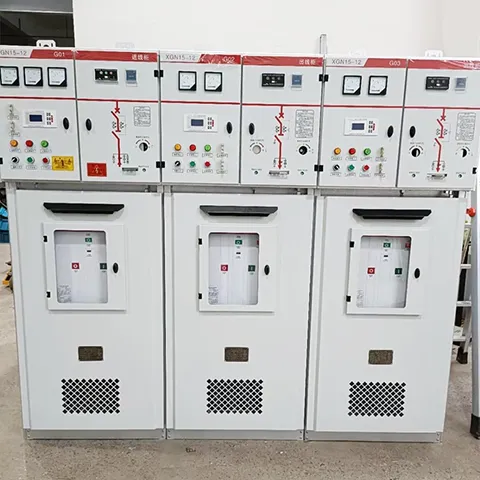

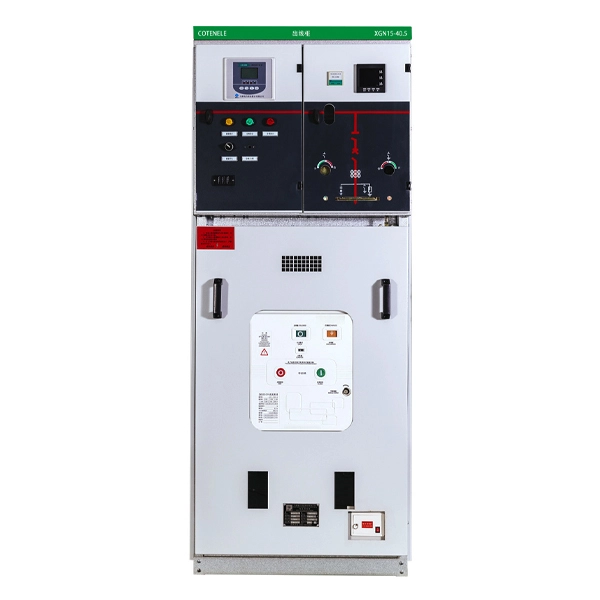

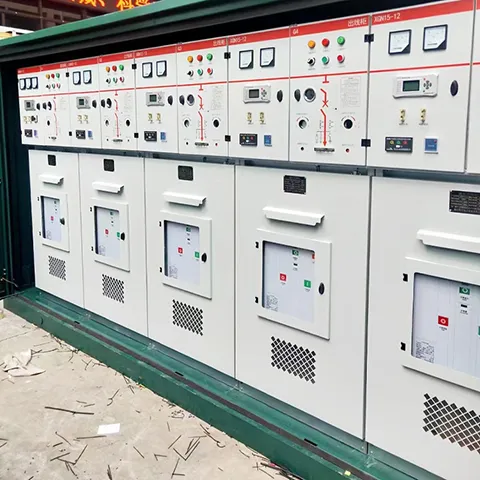

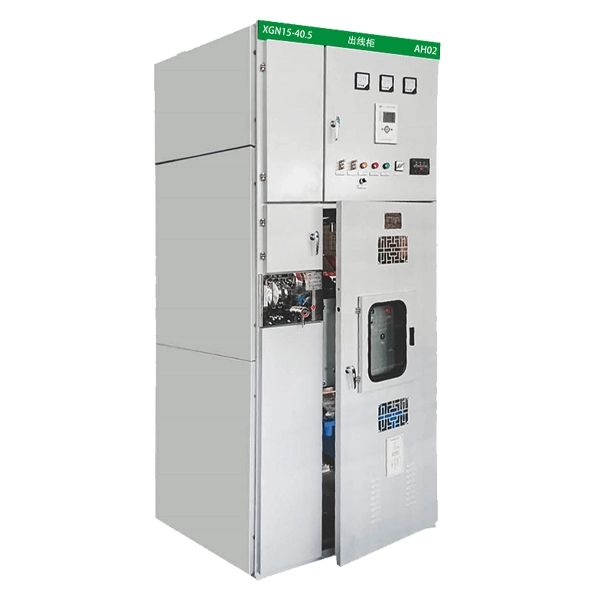

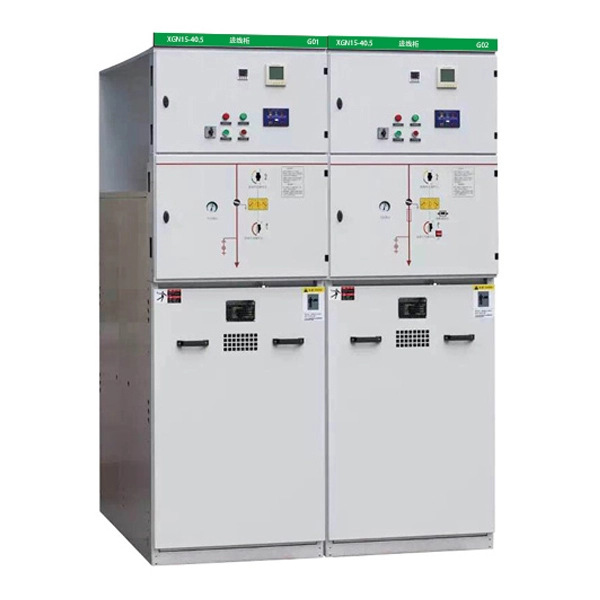

33KV RMU MV Gasisoleret Ring Hovedafbryder

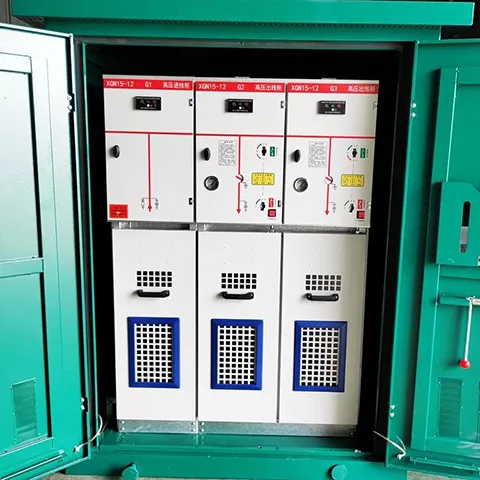

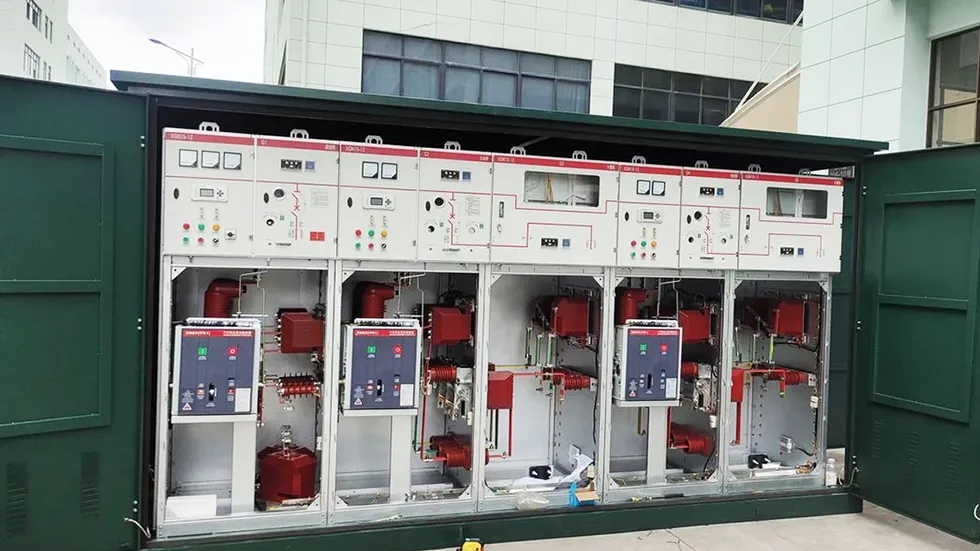

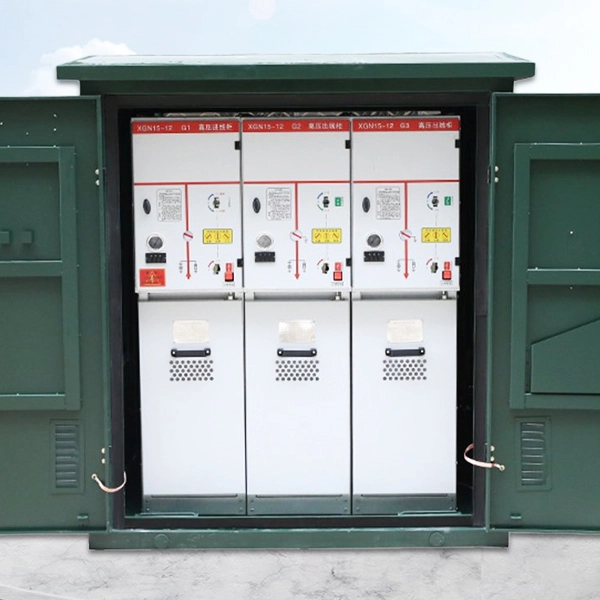

Cotenele er en af hovedleverandørerne af HXGN-40.5-serien 33KV RMU MV gasisoleret ringhovedafbryder til State Grid Corporation of China. Vores ringhovedenhedsprodukter sælges ikke kun på hjemmemarkedet, men eksporteres også til flere lande og regioner i Afrika, Europa og Mellemøsten. HXGN-40.5-seriens 35KV mellemspændingsringhovedenhed er et 50Hz AC trefaset indendørs mellemspændingsdistributionsudstyr. Den har karakteristika for sikker brug, upåvirket af klimaet, nem installation, minimal vedligeholdelse og kompakt størrelse, og er velegnet til installation i bokstype understationer.
XGN-40.5-seriens 33KV RMU MV gasisolerede ringhovedkoblingsudstyr fremstillet af Cotenele-firmaet vedtager et modulært design, som kan installeres fast eller fleksibelt udvidet. XGN-40.5-seriens gasisolerede ringhovedenhed har karakteristika af kompakt struktur, fuld isolering, lang levetid, vedligeholdelsesfri, lille fodaftryk, komplette løsninger, stærk skalerbarhed og påvirkes ikke af miljøet.
Det kan bruges i vid udstrækning i industrielle og civile ringnetværk og terminalstrømforsyningsnetværk. Specielt velegnet til små sekundære distributionsstationer, omstillingsstationer, industri- og minevirksomheder, lufthavne, jernbaner, motorveje, undergrundsbaner, kommercielle områder, boligområder, vindkraft, optoelektronik og andre områder. XGN15-40.5-seriens mellemspændingsringhovedenhed overholder bestemmelserne i GB3906 "3-35kV AC Switched Metal Encloge" og AC Switched. IEC62271-200.
Model og betydninger
Hvad er driftsbetingelserne for XGN15-40.5?
1. Omgivende lufttemperatur:maksimum +40°C, minimum -20°C.
2. Relativ luftfugtighed:månedligt gennemsnit ikke over 95 %, dagligt gennemsnit ikke over 90 %.
3. Højde:maksimal installationshøjde 2500 m over havets overflade (tilpasning påkrævet til større højder).
4. Pladsen skal være fri for brændbare eller eksplosive stoffer, alvorlig forurening, kemisk korrosion og voldsomme vibrationer.

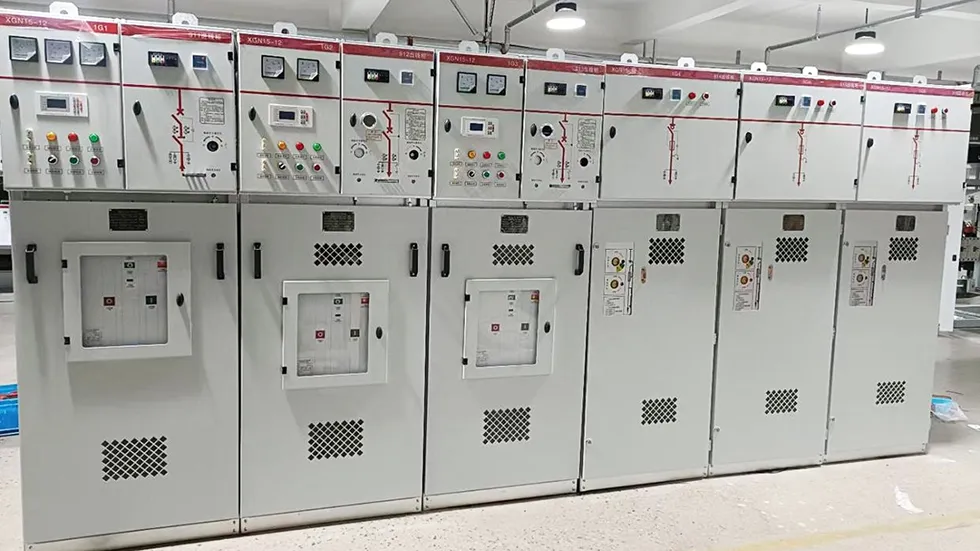

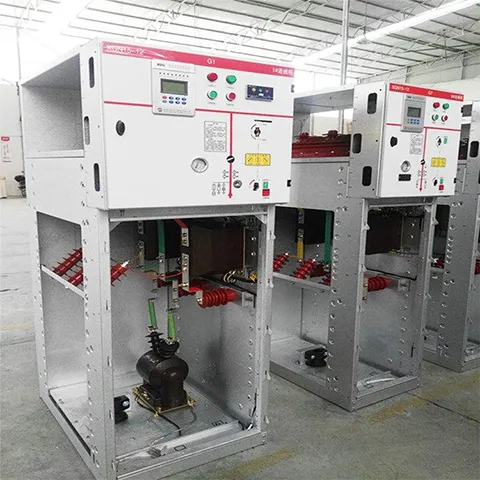

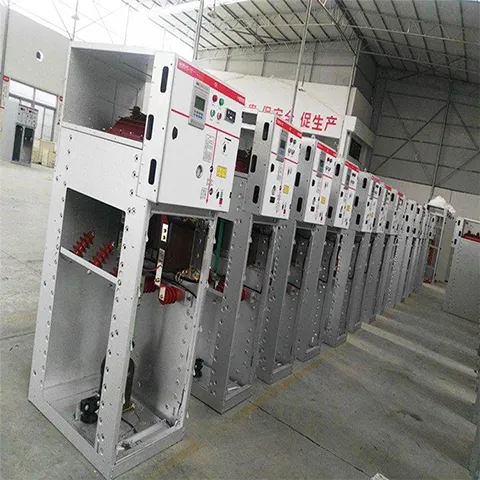

Vores værksted
Tekniske parametre
| Punkt | Enhed | C-enhed (Load Break Switch-enhed) | F-enhed (kombinationsenhed for sikring og belastningsafbryder) | V-enhed (kredsløbsafbryderenhed) | |
| Nominel spænding | kV | 40.5 | |||
| Nominel strøm | A | 630 | 63(Baseret på den nominelle strømværdi af sikringsledningen) | 630 | |
| Nominel frekvens | Hz | 50/60 | |||
| Nominel isoleringsniveau | Strømfrekvens modstår spænding (mellem faser og fase-til-jord) | k | 95 | ||
| Strømfrekvens modstå spænding (på tværs af åbne kontakter / isolationsafstand) | 110 | ||||
| Strømfrekvens modstår spænding (kontrol- og hjælpekredsløb) | 2 | ||||
| Lynimpuls modstår spænding (mellem faser og fase-til-jord) | 185 | ||||
| Lynimpuls modstår spænding (på tværs af åbne kontakter / isolationsafstand) | 215 | ||||
| Nominel korttidsmodstå strøm | Hovedkredsløb / 4 sekunder | kA | 20 | 一 | 20 |
| Jordingskredsløb / 4 sekunder | kA | 20 | 一 | 20 | |
| Jordforbindelseskredsløb / 4 sekunder | kA | 17.4 | 一 | 17.4 | |
| Nominel topmodstandsstrøm | Hovedkredsløb | kA | 50 | 一 | 50 |
| Jordingskredsløb | kA | 43.5 | 一 | 43.5 | |
| Nominel kortslutningsfrembringende strøm | kA | 50 | 80 | 50 | |
| Nominel kortslutningsbrudstrøm | kA | 31.5 | 20 | ||
| Nominel overførselsstrøm | A | 一 | 750 | 一 | |
| Nominel aktiv belastningsbrudstrøm | A | 630 | 一 | 一 | |
| Nominel brudstrøm med lukket sløjfe | A | 630 | 一 | 一 | |
| Kabel ladestrøm test | A | 21 | 一 | 31,5(C1) | |
| Enhedens dimensioner (bredde × dybde × højde) | mm | 450x885x2060 | 450x885x2060 | 450x885x2060 | |
| Nominel tryk for SF6-gas (relativ værdi ved 20°C) | Nominelt gaspåfyldningstryk | Mpa | 0.04 | ||
| Minimum funktionstryk | Mpa | 0.02 | |||
| Beskyttelsesgrad | Forseglet kabinet | IP67 | |||
| Koblingskabinet | IP4X | ||||
| Årlig relativ gaslækagerate | %/Å | ≤0,01 | |||
Hvad er produktegenskaberne for XGN15-40.5 Ring Main Unit?

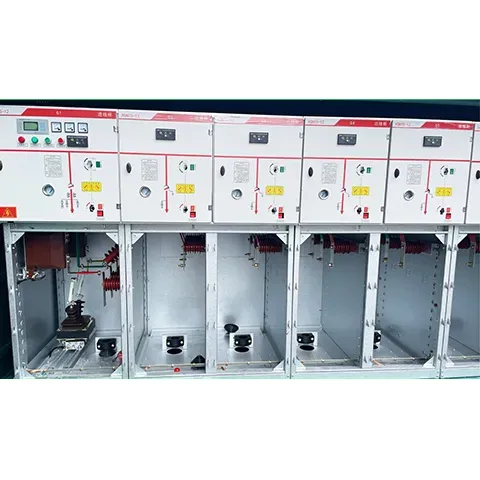

1. Modulært design med fire rum:Enheden består af fire klart adskilte sektioner: koblingsrum, sikringsrum, betjeningsmekanisme og kabelrum (bundramme). Dette layout forenkler vedligeholdelsen og forbedrer sikkerheden.
2. Robust forseglet koblingskonstruktion:Koblingsrummet er dannet af et metalhus svejset af 3L koldvalset stål (eller rustfrit stål). Den indeholder alle funktionelle kredsløb, inklusive belastningsafbryderen, jordingskontakten og interne samleskinner.
3. Lodret bevægelsesbelastningskontakt:Belastningskontakten fungerer med et lodret bevægeligt kontaktsystem. Ved lukning bevæger den bevægelige kontakt sig nedad for at forbinde kredsløbet. Både hoved- og lysbuekontakter er tilvejebragt på de bevægelige og faste kontakter, hvilket øger antallet af sikre brydeoperationer markant.
4. Kraftig lysbueudryddelse:En selvblæsende (puffer) og indre-flow buedæmpende struktur er vedtaget. Det sikrer stærk lysbueudslukning uden at gå på kompromis med fase-til-fase eller fase-til-jord-isolering.
5. Integreret jordingskontakt:Jordingskontakten består af en bevægelig klinge og en fast kontakt. Den lukker hurtigt under fjederkraft, hvilket sikrer pålidelig jording.
6. Nem visuel statuskontrol:Et visningsvindue på frontpanelet tillader direkte observation af jordingskontaktens position (åben eller lukket). Toppen og bagsiden af koblingsrummet har fire rektangulære adgangshuller til montering og vedligeholdelse.
7. Trykaflastning for sikkerhed:Sikkerhedstrykaflastning: Det 33KV RMU MV gasisolerede ringhovedafbryderudstyr er udstyret med en eksplosionssikker anordning på bagsiden for at frigive trykket i tilfælde af en intern lysbuefejl.
8. Transformerbeskyttelse med sikringsudløsningsmekanisme:Sikringsrummet rummer højspændingsstrømbegrænsende sikringer i et epoxystøbt isolerende hus. Når en sikring springer, skydes en anslagsstift ud, som mekanisk udløser belastningsafbryderen - hvilket giver hurtig og pålidelig transformatorbeskyttelse.
9. Praktisk betjeningsmekanisme layout:Alle kontroller er placeret på frontpanelet. Hvert funktionskredsløb er udstyret med en manuel (eller valgfri motorladet) fjederbetjeningsmekanisme til belastningsafbryderen og en manuel fjederbetjeningsmekanisme til jordingskontakten.
10. Ryd brugergrænseflade og indikation:Frontpanelet indeholder:
Drejeknapper til lukning af lastafbryder, manuel åbning og betjening af jordkontakt.
Indikatorlamper for belastningskontakt åben/lukket status.
Trykknapper til elektrisk åbning/lukning (når motordrev er monteret).
Et mimikdiagram, positionsindikeringsetiketter og en hængelåsbar position for ekstra sikkerhed.
11. Integreret aflåsning (anti-fejlfunktion):Mekaniske aflåsninger mellem belastningsafbryderen og jordingskontakten forhindrer forkerte betjeninger, hvilket sikrer fuld "fem-forebyggende" sikkerhedsoverholdelse.
Hvordan køber man XGN15-40.5 ringhovedenheden?
Det 33KV RMU MV gasisolerede ringhovedafbryderudstyr skal tilpasses, for at sikre en gnidningsfri bestillingsproces, bedes du angive følgende oplysninger:
1. Grundlæggende ordre- eller købsoplysninger:Produktnavn, specifikation, model, mængde, nominel spænding på sikringerne og ønsket leveringsdato.
2. Tegninger:Enkeltlinjediagram (primært systemdiagram), arrangementstegning eller plantegning af ringhovedenheden.
3. Nødvendigt tilbehør:Angiv eventuelle nødvendige reservedele eller specialværktøj, såsom gaspåfyldnings- og udløseranordning.
4. Skalfarve til RMU'en:Angiv den ønskede RAL-kode eller farvestandard for kabinettet.
5. Særlige behov:Hvis ovenstående oplysninger ikke kan opfylde dine krav, bedes du fortælle os om dine yderligere tekniske eller funktionelle behov, de kan diskuteres og aftales separat.

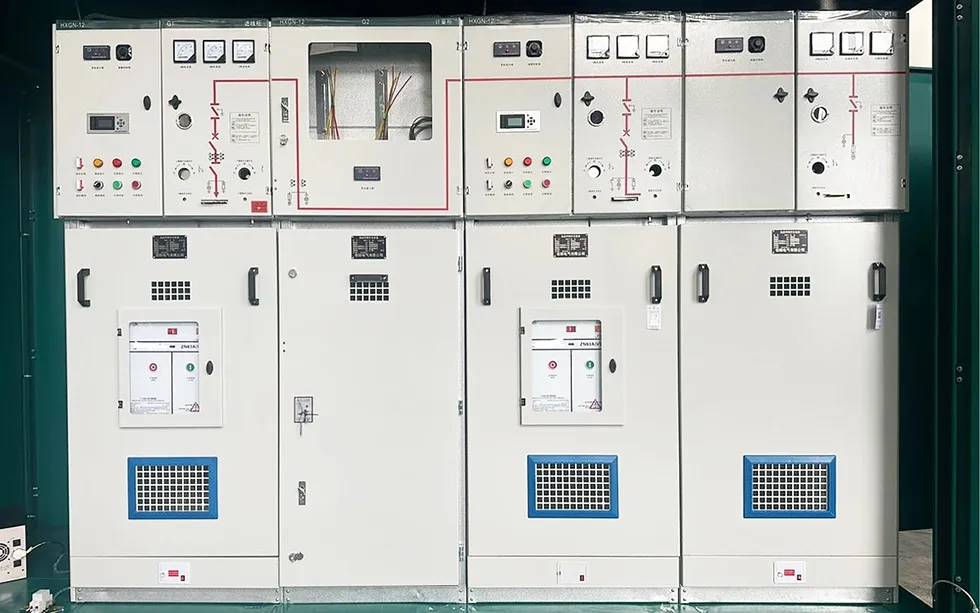

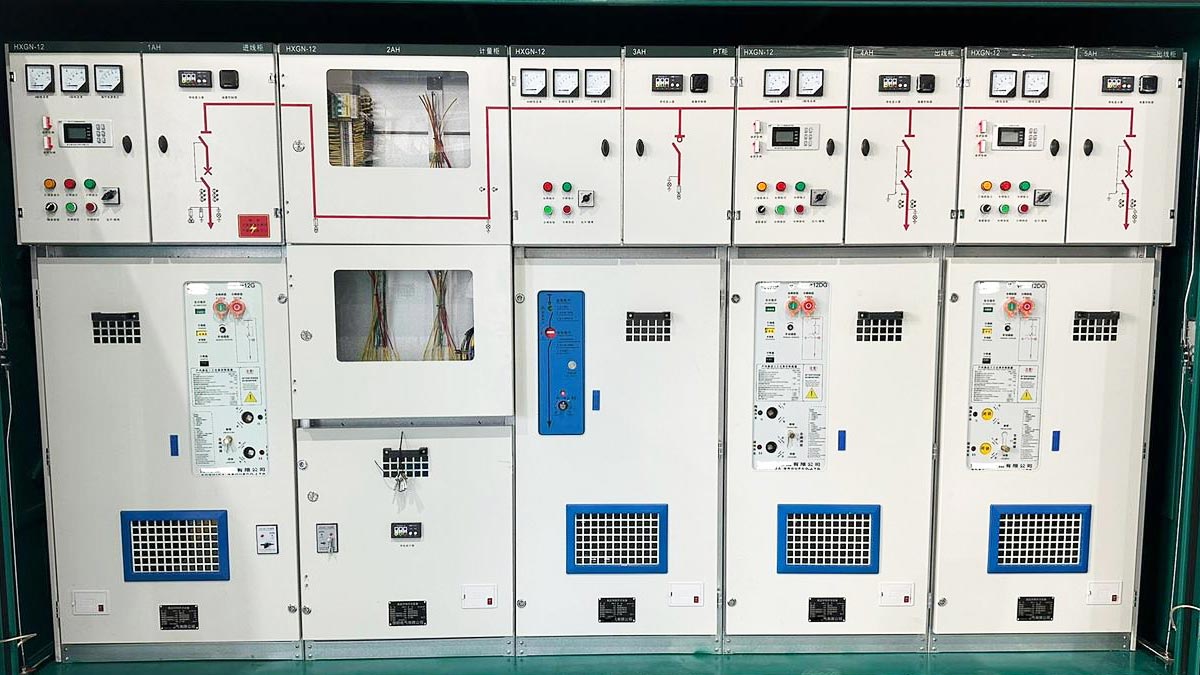

Produkter viser
