Ringhovedenhedsproducent af høj kvalitet til pålidelig strømfordeling
En ringhovedenhed er en typemellemspændingsanlægbruges i eldistributionsnetværk. Det er et kompakt, fabriksmonteret, metalindkapslet sæt af koblingsudstyrskomponenter (såsom belastningsafbrydere, sikringer og samleskinner), der typisk anvendes ved nominelle spændingsniveauer fra 10 kV til 40,5 kV.
Ringhovedenheder kan opdeles i gasisolerede RMU'er og miljøvenlige RMU'er baseret på isoleringsmediet. Gasisolerede RMU'er bruger typisk SF₆ som det isolerende og lysbuedæmpende medium, mens miljøvenlige RMU'er anvender miljøvenlige gasser såsom tør luft, N₂ eller andre grønne gasblandinger samt vakuumafbrydelsesteknologi. Der er også en type solid-isoleret RMU, som generelt bruger epoxyharpiks som isoleringsmateriale.
Ringhovedenheder kan opdeles i gasisolerede RMU'er og miljøvenlige RMU'er baseret på isoleringsmediet. Gasisolerede RMU'er bruger typisk SF₆ som det isolerende og lysbuedæmpende medium, mens miljøvenlige RMU'er anvender miljøvenlige gasser såsom tør luft, N₂ eller andre grønne gasblandinger samt vakuumafbrydelsesteknologi. Der er også en type solid-isoleret RMU, som generelt bruger epoxyharpiks som isoleringsmateriale.
- View as

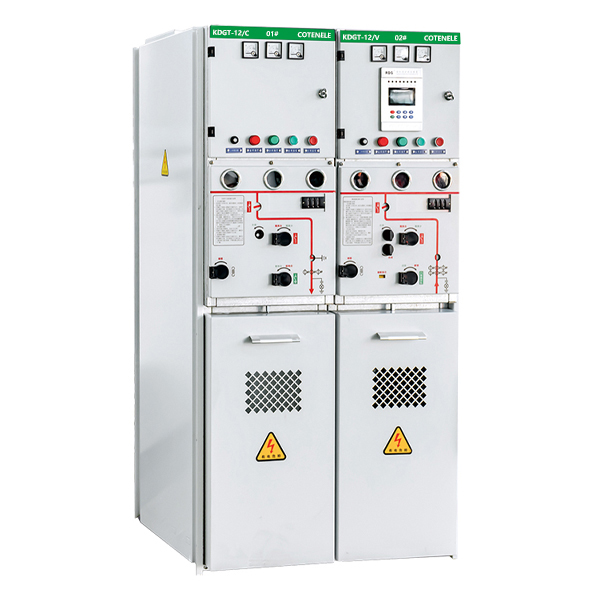

Medium Spænding Solid Isoleret Ring Hovedenhed
I mange år har Cotenele været engageret i innovation og forskning og udvikling af nye produkter og teknologier, og Medium Voltage Solid Insulated Ring Main Unit er et af vores nyudviklede nye produkter.Medium Voltage Solid Insulated Ring Main Unit repræsenterer en vigtig retning i udviklingen af intelligent og integreret teknologi til mellemspændingskoblinger. Det har kernefordelene ved miljøvenlige isoleringsmaterialer og bedre pålidelighed. Efter løbende at have overvundet materiale- og procesudfordringer, er det gradvist ved at blive et ideelt valg i mange vigtige applikationsscenarier.

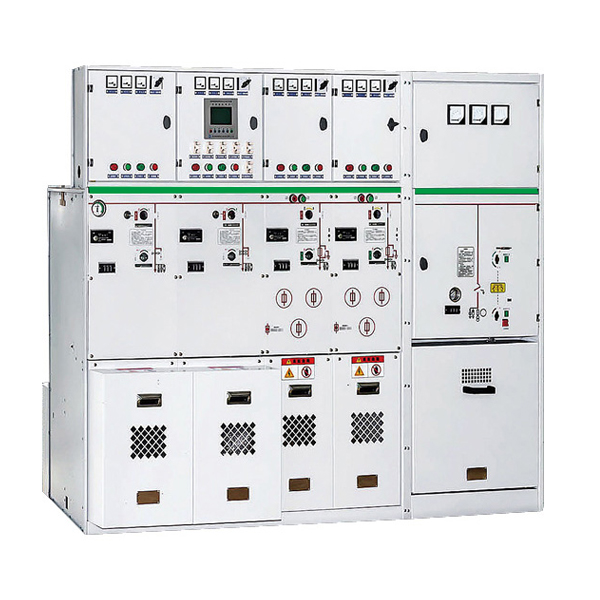

36KV Miljøvenlig Ring Hovedenhed
Som en vigtig RMU-producent og -eksportør i Kina har Cotenele leveret et stort antal 36KV miljøvenlige ringhovedenheder til distributionssystemer i Europa og Sydamerika i mange år. Disse miljøvenlige gasisolerede ringhovedenheder bruges i vid udstrækning i bydistributionsnetværk, industrielle og kommercielle applikationer, konstruktion af transportinfrastruktur og andre områder. Det væsentlige træk ved disse typer af ringer er luft- eller 6-enheder. nitrogen som isoleringsgas, hvilket er gavnligt for at beskytte miljøet.

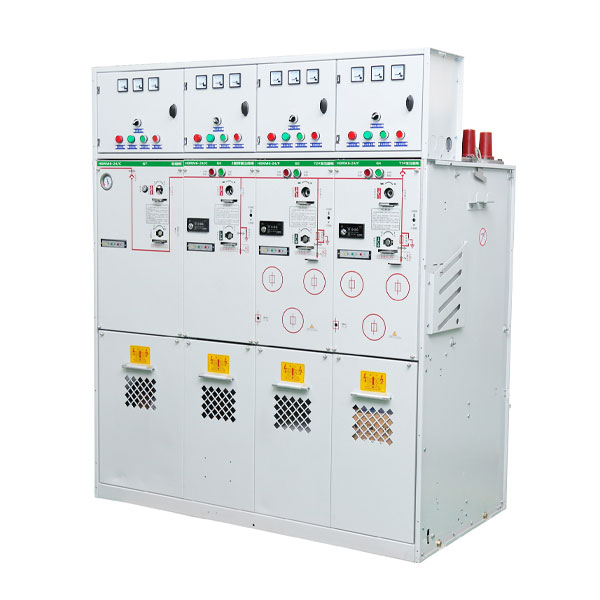

24KV SF6 Gratis miljøvenligt koblingsudstyr
Cotenele er en stor producent af 24KV SF6 frit miljøvenligt koblingsudstyr i Kina, Det vigtigste kendetegn ved 24kV miljøvenligt koblingsudstyr er, at dette mellemspændingskoblingsudstyr eller ringhovedenhed ikke længere bruger SF₆ (svovlhexafluorid), en traditionel drivhusgas, som sit isolerende medium. I stedet anvender den miljøvenlige gasser såsom tør luft og nitrogen (N₂) eller faste isoleringsmaterialer til at give isolering. Det 24KV RMU SF6 Free Environmentally Friendly Switchgear overholder de relevante internationale standarder såsom IEC 62271-serien, EU F-gas Regulation (EU) 2024/2SIULAN series, C3SIULAN series. standarder.

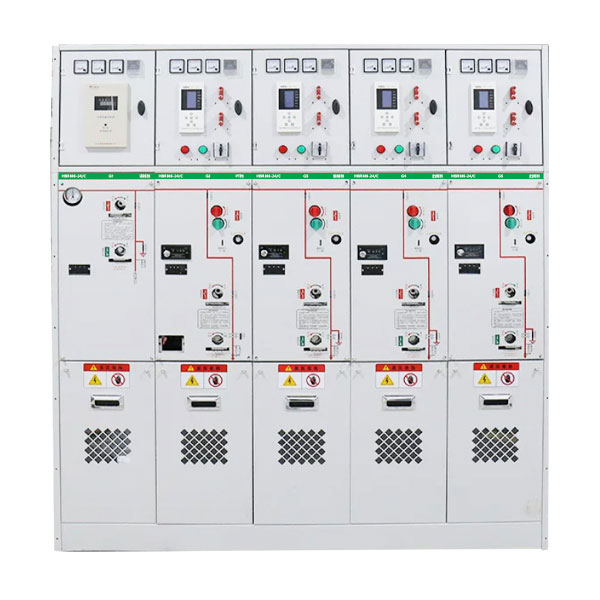

12KV Miljøvenlig gasisoleret koblingsanlæg
Cotenele er en stor producent og eksportør af koblingsudstyr i Kina, og vores 12KV miljøvenlige gasisolerede koblingsanlæg har vundet udbredt anerkendelse fra brugere på de europæiske og sydamerikanske markeder. Dette miljøvenlige gasisolerede koblingsanlæg bruger lavtryks-tør luft og nitrogen og andre miljøvenlige gasser som f.eks. det udbredte isolerende distributionsnetværk i små og civile distributionssystemer i små og civile distributionssystemer. understationer, understationer til industri- og minedrift, boligområder i byområder, lufthavne, jernbaner og andre steder.

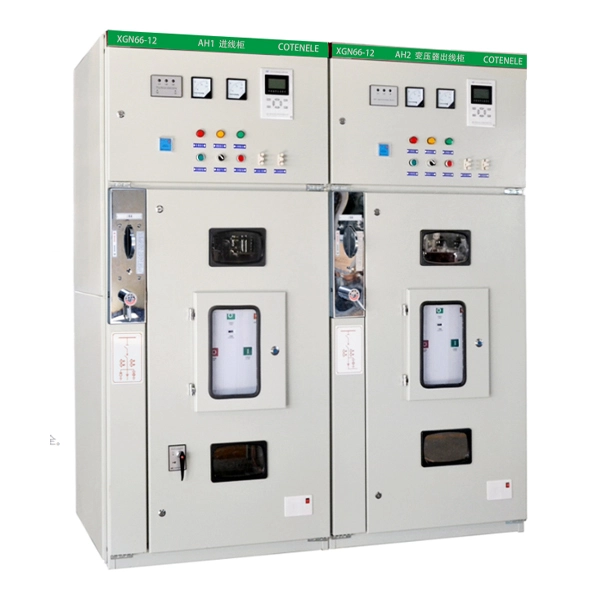

11KV RMU mellemspændingsring Hovedenhed MV koblingsudstyr
Cotenele er en stor producent og leverandør af mellemspændingsring-hovedenheder og deres interne kernekomponenter i Kina, Vores mellemspændings-RMU'er eksporteres hovedsageligt til regioner som Europa og Mellemøsten. XGN66-12-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear er et indendørs fast AC metal-indkapslet koblingsudstyr designet til 505 kV 3,-3 power. systemer. Det bruges i vid udstrækning til strømfordeling, kredsløbsstyring og beskyttelse i applikationer som understationer, industrianlæg, højhuse, boligsamfund og pad-monterede transformere.

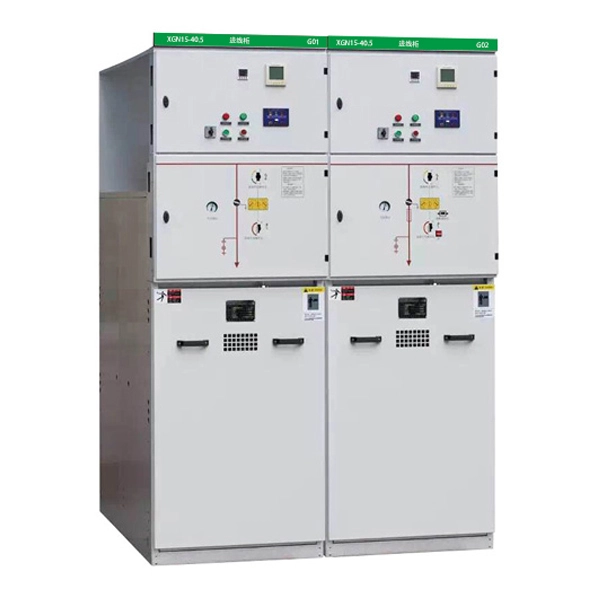

33KV RMU MV Gasisoleret Ring Hovedafbryder
Cotenele er en af hovedleverandørerne af HXGN-40.5-serien 33KV RMU MV gasisoleret ringhovedafbryder til State Grid Corporation of China. Vores ringhovedenhedsprodukter sælges ikke kun på hjemmemarkedet, men eksporteres også til flere lande og regioner i Afrika, Europa og Mellemøsten. HXGN-40.5-seriens 35KV mellemspændingsringhovedenhed er et 50Hz AC trefaset indendørs mellemspændingsdistributionsudstyr. Den har karakteristika for sikker brug, upåvirket af klimaet, nem installation, minimal vedligeholdelse og kompakt størrelse, og er velegnet til installation i bokstype understationer.

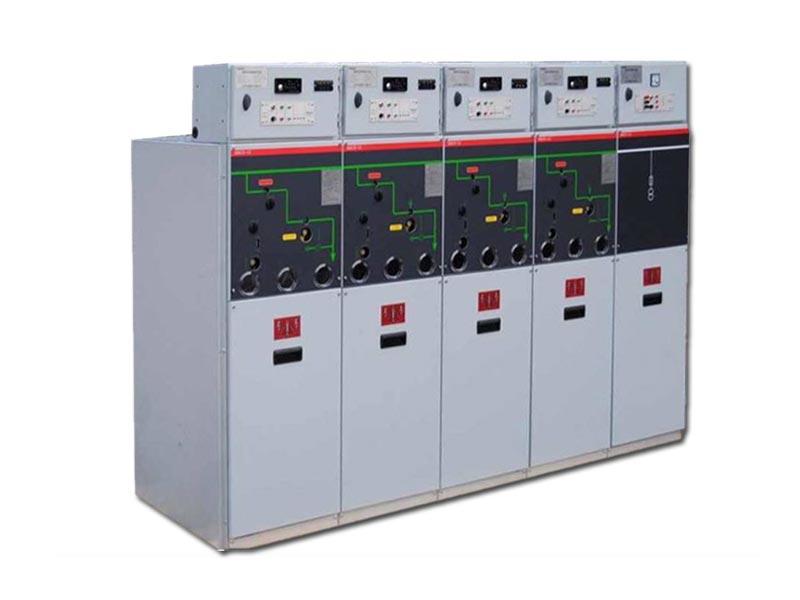

Hvad er en ringhovedenhed?
En Ring Main Unit (RMU) er et sæt mellemspændingskoblingsudstyr, der bruges i distributionsnetværk. Den integrerer nøglekomponenter såsom belastningsafbrydere og sikringer i et metal- eller ikke-metalkabinet.
Det er opkaldt efter dets almindelige anvendelse i ring-type distributionsnetværk, som giver høj strømforsyningssikkerhed. I en sådan ringkonfiguration danner distributionsledningerne en lukket sløjfe, der tillader strømforsyning fra begge retninger.
Når der opstår en fejl på en sektion af ledningen, kan den defekte sektion hurtigt isoleres, og strømmen kan genoprettes fra den modsatte side, hvilket minimerer udfaldsområdet.
RMU isoleringstyper
- SF₆ gasisoleret type (fremragende ydeevne men høj drivhuspåvirkning, stadig meget udbredt)
- Solid isoleret type (miljøvenlig og sikker, erstatter gradvist SF₆)
- Luftisoleret type (lavere omkostninger, men større størrelse)
- Miljøvenlig gasisoleret type (fremtidig udviklingstendens)
RMU'er bruges i vid udstrækning i bydistributionsnetværk, kommercielle bygninger, industri- og minevirksomheder, infrastrukturprojekter og vedvarende energisystemer.
Interne kernekomponenter
- Belastningsafbryder (til at lave og afbryde belastningsstrøm)
- Sikring (til afbrydelse af fejlstrøm)
- Jordingskontakt (til vedligeholdelsessikkerhed)
Hvorfor kaldes det et ringenetværk?
I traditionelle eldistributionssystemer leveres elektricitet i en radial struktur fra en enkelt transformerstation. Hvis der opstår en fejl, oplever downstream-brugere udfald.
Et ringnetværk forbinder flere RMU-skabe til et lukket kredsløb. Under normal drift kører systemet i en åben sløjfetilstand, hvilket tillader strømforsyning fra begge retninger uden at danne en kortslutning.
Når der opstår en fejl, isoleres den defekte sektion, og det normalt åbne punkt lukkes for at genoprette strømmen fra den modsatte retning, hvilket forbedrer pålideligheden og fleksibiliteten.
Konstruktion og nøglekomponenter
Lastbrudskontakt (C-enhed)
Kan sikkert lave og bryde normal belastningsstrøm, men kan ikke afbryde kortslutningsstrømme.
Sikring (F-enhed)
Kombineret med belastningsafbryder for transformerbeskyttelse. I fejltilstande fungerer sikringen og udløser kontakten.
Strømafbryder (V-enhed)
Bruger vakuumafbrydere til at afbryde fejlstrømme. Anvendes typisk til indgående kredsløb og kritiske belastninger.
Fuldt isoleret og forseglet design
Moderne RMU'er bruger SF₆-gas eller miljøvenlige gasser i en forseglet tankstruktur. Dette sikrer kompakt design, høj pålidelighed og modstandsdygtighed over for støv, fugt og forurening.
Vigtigste anvendelsesområder
- Boligkomplekser
- Kommercielle bygninger
- Byens distributionsnet
- Industriparker og fabrikker
Klassificering af Ring Hovedenheder
Ved isoleringsmedium
- SF₆ gasisoleret type
- Solid isoleret type
- Luftisoleret type
- Miljøvenlig gasisoleret type
| Type | Isoleringsmedium | Nøglekarakteristika | Miljønotat |
| SF₆-isoleret RMU | Svovlhexafluorid (SF₆) | Kompakt, fuldt forseglet, upåvirkede miljøforhold, lange vedligeholdelsesintervaller. | SF₆ har et højt globalt opvarmningspotentiale; forsyningsselskaber går over til alternativer. |
| Miljøvenlig gasisoleret RMU | Naturlige eller lav-GWP gasser (tør luft, nitrogen, fluornitril/fluorketonblandinger) | Samme kompakte fodaftryk som SF₆-enheder, væsentligt reduceret miljøpåvirkning | Kaldes ofte "grøn gas" eller "miljøvenlige" RMU'er. |
| Luftisoleret RMU (AIR) | Omgivende luft | Større fodaftryk, lavere forudgående omkostninger, nem visuel inspektion. | Anvendes typisk indendørs, hvor pladsen ikke er kritisk. |
| Solid-isoleret RMU | Faste dielektriske materialer (f.eks. epoxyharpiks) | Ingen drivhusgasser, fuldstændig tæt mod fugt og forurening, kompakt, minimal vedligeholdelse. | Ofte klassificeret under den miljøvenlige kategori. |
Efter funktionel enhed
- C-enhed: Belastningsafbryderenhed
- F-enhed: Afbryder-sikring kombinationsenhed
- V-enhed: Vakuumafbryderenhed
- G-enhed: Sectionalizer eller isolationsenhed
| Enhedstype | Kernekomponenter | Fungere |
| C-enhed | Strømafbryder | Laver, bærer og bryder både normale belastningsstrømme og kortslutningsstrømme. Bruges til feederbeskyttelse, hvor hyppige fejlafbrydelser er påkrævet. |
| F-enhed | Load-Break Switch +FuseCombination | Belastningsafbryderen håndterer normale belastningsstrømme; sikringen giver kortslutningsbeskyttelse. Anvendes almindeligvis til transformatorføderenheder. |
| V-enhed | Vakuum afbryder | Ligner C, men bruger specifikt vakuumafbrydere. Velegnet til applikationer, der kræver hurtig og pålidelig fejlafhjælpning. |
| G-enhed | Afbryder (lsolator) | Giver synlig isolation og jording, men kan ikke bryde belastningsstrøm eller fejlstrøm. Anvendes som indgående/udgående isoleringspunkt eller til sektionering. |
| SL/S-Enhed | Load-Break Switch (Standalone) | Laver og bryder normale belastningsstrømme, men inkluderer ikke en sikring. Bruges til ring-in/ringout-enheder i en sløjfe. |
RMU vs metalklædt koblingsudstyr
Metalbeklædt koblingsudstyr bruger fuldt adskilte rum til samleskinne, strømafbryder og kabelsektioner, hvilket giver høj sikkerhed og synlighed af isolationspunkter.
RMU'er er på den anden side kompakte, fuldt forseglede systemer designet til distributionsnetværk, der kræver pålidelighed, lille fodaftryk og minimal vedligeholdelse.
| Feature | Ring Main Unit (RMU) | Metalbeklædt koblingsudstyr (f.eks. KYN) |
| Fodspor | Kompakt;bredde typisk 300-600 mm | Større; bredde typisk 800-1000 mm |
| Isolering | For det meste gasisoleret (SF₆eller alternativer) i forseglede tanke | For det meste luftisoleret med synlige samleskinner |
| Primære kontakter | Lastafbryder + sikringer (overvejende) | Vakuumafbrydere (overvejende) |
| Koste | Lavere på grund af enkelhed og kompakthed | Højere, med mere avanceret beskyttelse |
| Typisk rolle | Sekundær distribution, ringnetværk, kompakte understationer | Primær distribution, substation feeders, direkte start af store motorer |
Hvorfor vælge Cotenele?
Cotenele er en vigtig partner for State Grid Corporation of China. Vi driver en selvstændig fabrik, der dækker over 30.000 kvadratmeter.
Vores produktsortiment omfatter gasisoleret koblingsudstyr, miljøvenligt koblingsudstyr og ringhovedenheder med mærkespændinger fra 12 kV til 40,5 kV.
Alle interne komponenter er fremstillet internt. Vi er certificeret med ISO9001, ISO14001 og ISO18001.
Vores produkter er meget udbredt i kraft-, jernbane-, petrokemiske og kommunale byggeindustrier. Vores hovedkvarter er beliggende i Liushi Town, Yueqing City, Wenzhou, kendt som Kinas "Elektriske Hovedstad".
En Ring Main Unit er en kompakt og yderst pålidelig mellemspændingskoblingsløsning. Det muliggør netværksdrift af ringtypen, hvilket forbedrer strømforsyningens pålidelighed og driftsfleksibilitet.
Moderne RMU-teknologi udvikler sig mod:
- SF₆-fri miljøvenlige isoleringssystemer
- Integration med digitale overvågnings- og fjernstyringssystemer
