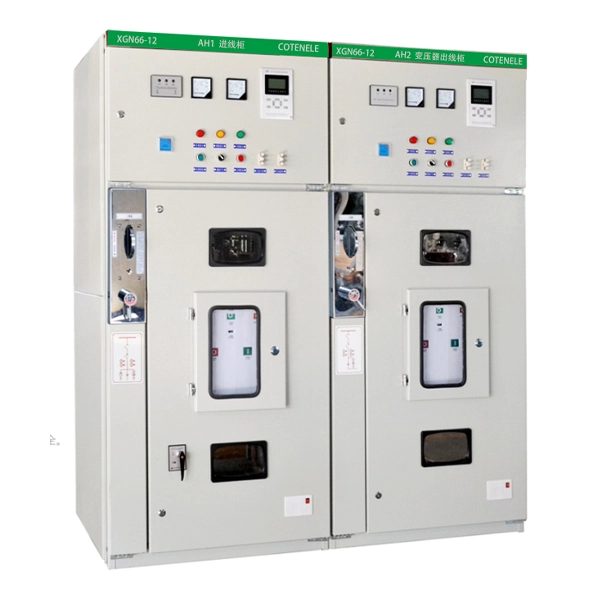

11KV RMU mellemspændingsring Hovedenhed MV koblingsudstyr
Cotenele er en stor producent og leverandør af mellemspændingsring-hovedenheder og deres interne kernekomponenter i Kina, Vores mellemspændings-RMU'er eksporteres hovedsageligt til regioner som Europa og Mellemøsten. XGN66-12-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear er et indendørs fast AC metal-indkapslet koblingsudstyr designet til 505 kV 3,-3 power. systemer. Det bruges i vid udstrækning til strømfordeling, kredsløbsstyring og beskyttelse i applikationer som understationer, industrianlæg, højhuse, boligsamfund og pad-monterede transformere.
Som en af de velkendte eksportører i Kina har Cotenele længe forsynet kunder i Mellemøsten, Afrika og Europa med stabil kvalitet, sikre og pålidelige ringhovedenhedsprodukter.
XGN66-seriens 11KV RMU Medium Voltage Ring Main Unit MV Switchgear er et indendørs fast AC metal-indkapslet koblingsudstyr klassificeret til 3,6-40,5 kV, bredt anvendt i transformerstationer, industrianlæg, højhuse, boligsamfund og pad-monterede transformere.
Dens nøglefunktioner inkluderer et kompakt fodaftryk (ca. 50 % mindre end konventionelle designs), en robust metalindkapslet konstruktion med adskilte rum, mekaniske fem-forhindringslåse og frontkabeladgang for nem installation og vedligeholdelse.
Udstyret overholder standarderne GB3906, DL/T 404 og IEC 62271-200.
.
Model og betydninger
Arbejdsforhold
1. Installationsstedet må ikke være højere end 1000 m.
2. Den omgivende temperatur bør variere fra -25 ℃ til +40 ℃, og gennemsnitstemperaturen over en 24-timers periode må ikke forblive højere end +35 ℃.
3. Den tilladte hældningsvinkel fra det vandrette plan er maksimalt 3°.
4. Den seismiske intensitet på stedet må ikke være større end størrelsesordenen 8.
5. Udstyret skal placeres i områder fri for stærke vibrationer, kraftige stød eller eksplosionsfare.
Vigtigste tekniske parametre
| SN | Punkt | Enhed | Tekniske parametre |
| 1 | Nominel spænding | kV | 3.6,7.2,12,24,35,40,5 |
| 2 | Nominel effekt-frekvens modstå spænding | kV | Til jord og mellem faser: 42 kV; for isolationsafstand: 48 kV |
| 3 | Nominel lynimpuls modstår spænding | kV | Til jord og mellem faser: 75 kV; for isoleringsafstand: 85 kV |
| 4 | Nominel frekvens | Hz | 50 |
| 5 | Nominel strøm | A | 630.1250, |
| 6 | Nominel kortslutningsbrudstrøm (RMS) | kA | 20,25,31,5, |
| 7 | Nominel kortslutningsfrembringende strøm (peak) | kA | 50,63,80, |
| 8 | Nominel dynamisk modstå strøm (peak) | kA | 50,63,80 |
| 9 | Nominel termisk modstandsstrøm i 4 s (RMS) | kA | 20,25,31,5 |
| 10 | Beskyttelsesvurdering (eller beskyttelsesgrad) | IP2X | |
| 11 | Dimensioner (bredde x dybde x højde) | mm | 900×1000×2300 |
| 12 | Vægt | Kg | ≈600 |
Hvad er strukturen og de vigtigste fordele ved XGN66 RMU?

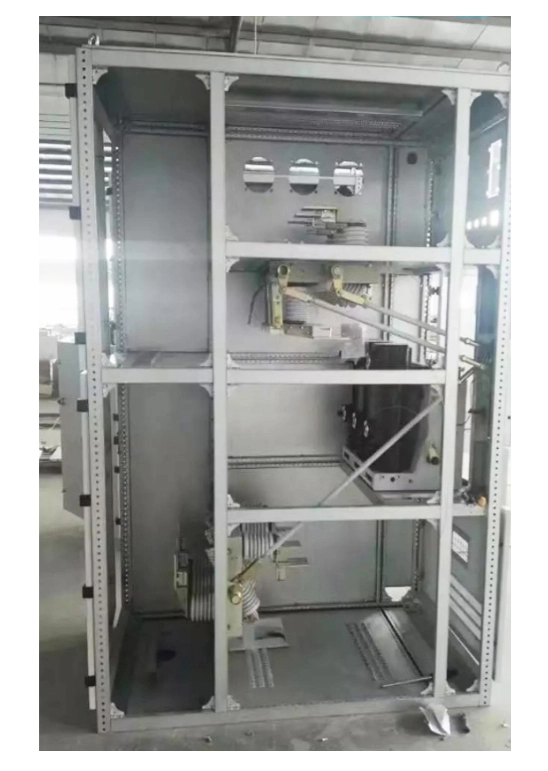

XGN66-serien 11KV RMU Medium Voltage Ring Main Unit MV Switchgear vedtager en metalindkapslet boks-type struktur. Interiøret er typisk opdelt af stålplader i uafhængige rum, såsom afbryderrum, samleskinnerum, kabelrum og instrumentrum. Denne struktur øger den generelle sikkerhed.
Kernefordelene ved RMU'erne inkluderer:
- Kompakt størrelse, pladsbesparende: Ringhovedenheden har et mere kompakt volumen end almindeligt metalbeklædt koblingsudstyr såsom KYN28 og KYN61, idet det kun er omkring 50 % af deres størrelse, hvilket effektivt kan reducere den krævede gulvplads til transformerstationer.
- Robust struktur, pålidelig ydeevne: Ringhovedenheden har en krop med høj mekanisk styrke svejset med højkvalitets vinkelstål eller samlet af aluzinkbelagte stålplader. Alle betjeninger af ringhovedenhederne er udstyret med mekaniske låse med "fem-forebyggende" funktioner, der sikrer driftssikkerhed.
- Nem vedligeholdelse, sikker betjening: Hovedkomponenterne i ringhovedenhederne er placeret i den midterste og nederste del af panelet, hvilket letter installation og idriftsættelse. Observationsvinduer på dørene giver mulighed for visning af intern komponentstatus. Koblingshuset er udstyret med trykaflastningskanaler for at beskytte personalet i tilfælde af interne fejl.
- Bred anvendelse, fleksibel konfiguration: Denne RMU er velegnet til forskellige steder. Hovedafbryderen er typisk ZN63A (VS1-12) vakuumafbryder, men den kan også udstyres med en lastafbryder. Afbryderen er ofte GN30-10-seriens drejeafbryder. Derudover er indgående og udgående kabler forbundet fra fronten af kabinettet for bekvem installation.
Ansøgningsomfang
XGN66-seriens 11KV RMU mellemspændingsring hovedenhed MV koblingsudstyr er meget udbredt og er det ideelle valg til by- og landnetrenovering og strømfordeling på brugersiden. De vigtigste applikationer omfatter:
Kraftværker og transformerstationer:XGN66-seriens ringhovedenhed bruges normalt som hjælpekraft- eller stationsservicestrømforsyningsudstyr, som normalt er monteret indendørs eller udendørs kompakt præfabrikeret understation.
Industri- og minevirksomheder:I mange fabrikker eller mine brugte de ofte de kompakte RMU'er til strømfordeling og kontrol i værksteder og fabriksområder for at spare plads.
Højhuse og boligsamfund:I byområder monterede ringhovedenheden normalt udendørs understation som kerneudstyr i brugerfordelingsrum eller omstillingsstationer.
Pad-monterede understationer:Som højspændingsenhed inde i den kompakte transformerstation til at styre transformatoren i transformerstationen.

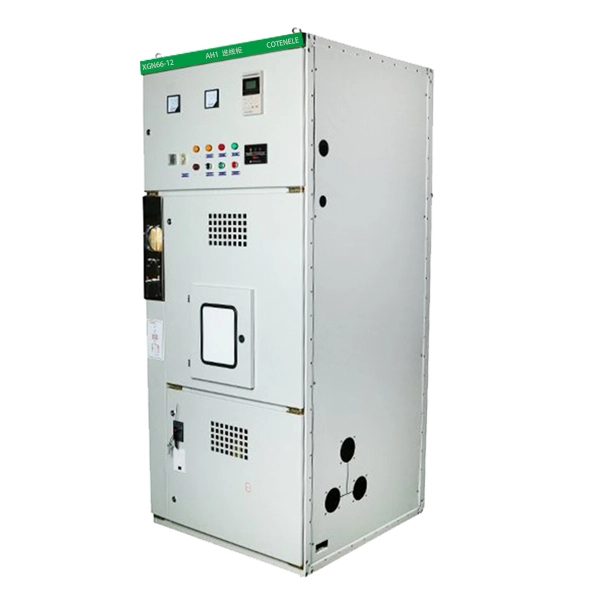

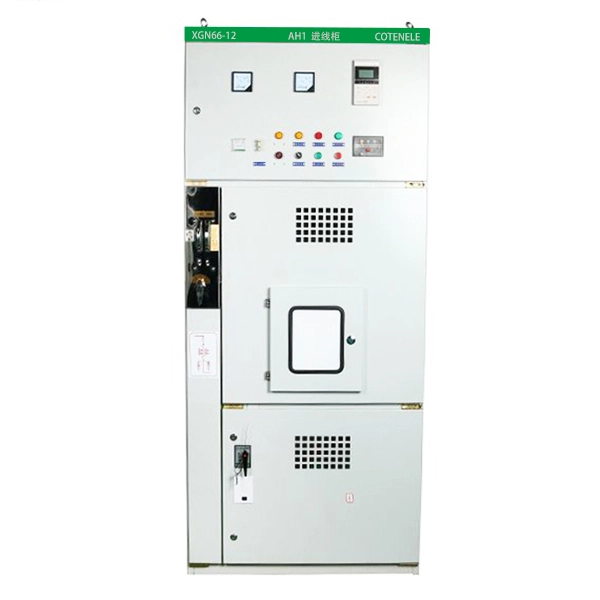

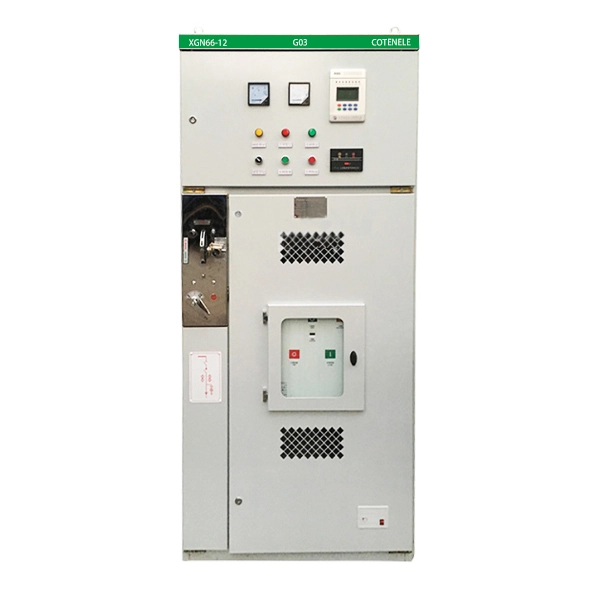

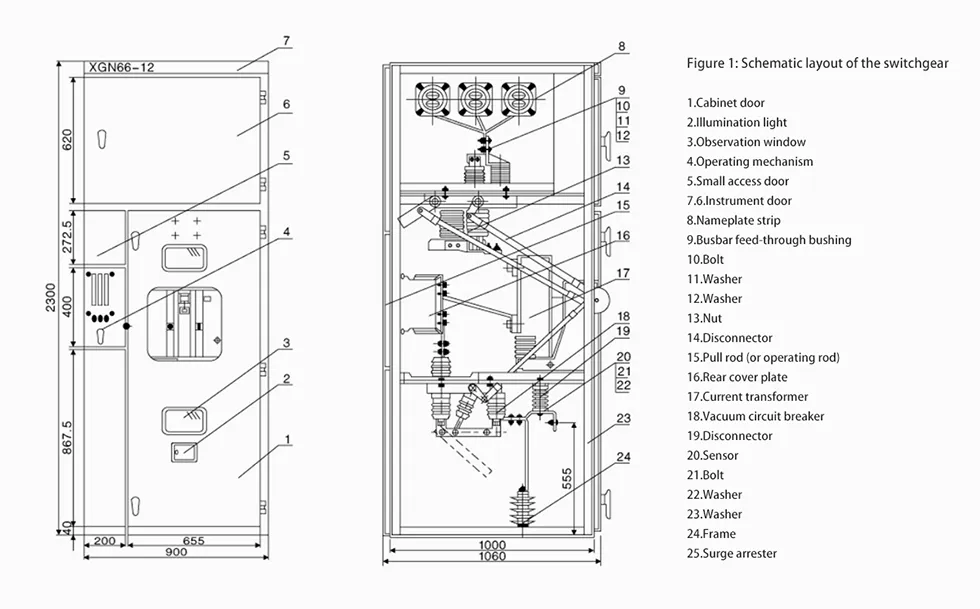

Udseende og dimension

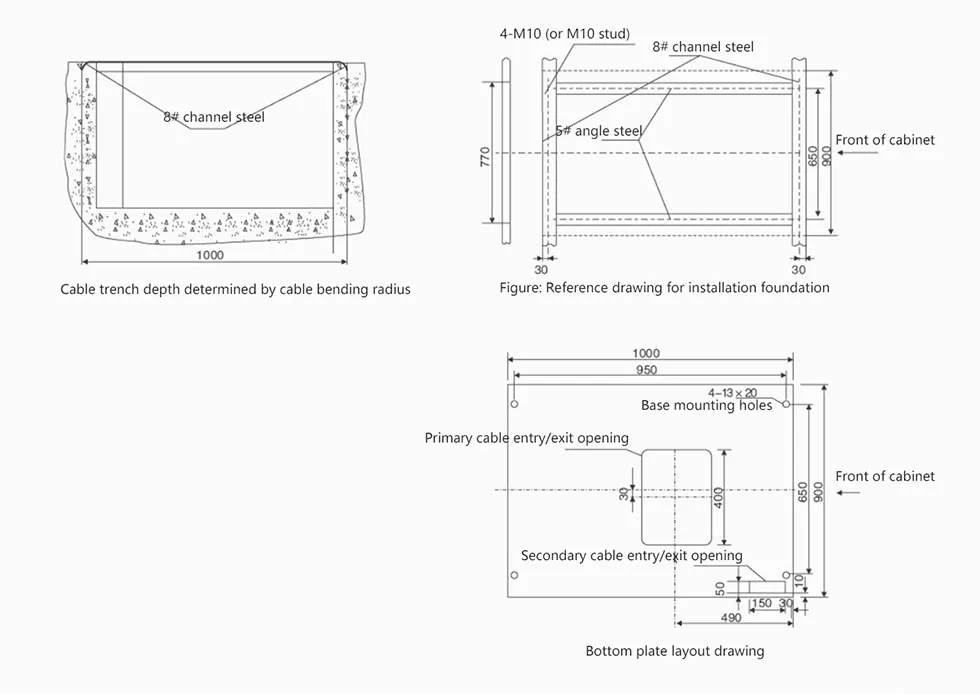

Installationsvejledning diagram
Vedligeholdelses- og inspektionsinstruktioner
Brugere bør regelmæssigt vedligeholde og inspicere 11KV RMU Medium Voltage Ring Main Unit MV Switchgear baseret på følgende punkter:
1. Rengør støvet på overfladen af alle komponenter, især isoleringskomponenterne.
2.Tjek de mekaniske driftsdele og påfør regelmæssigt smørefedt for at sikre jævn og pålidelig drift.
3. Vedligeholdelse skal udføres i overensstemmelse med deres respektive brugermanualer for komponenter som f.eks. afbrydere, skillekontakter og jordforbindelseskontakter.
4. Efterse, om de elektriske kontaktpunkter er i god stand, kontroller for tegn på overophedning, og bekræft, at jordingskredsløbet er kontinuerligt.
5. Kontroller regelmæssigt alle fastgørelsesanordninger for tæthed.
Til fejlreparation anbefales det normalt, at brugere søger hjælp fra producenten. For mindre justeringer eller mindre funktionsfejl kan brugere henvise til denne manual og de relevante brugermanualer for hovedkomponenterne til selvreparation.

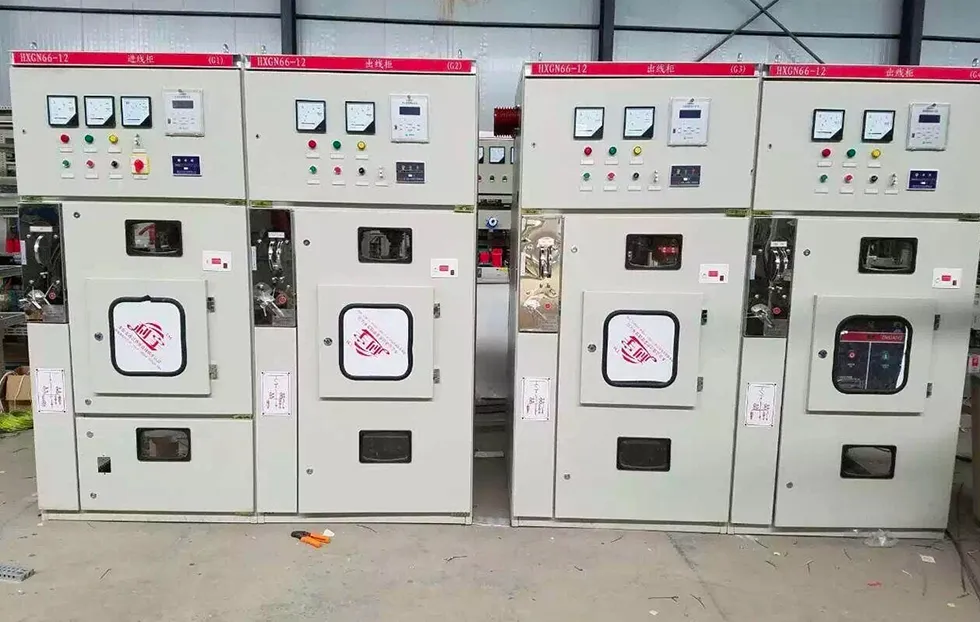

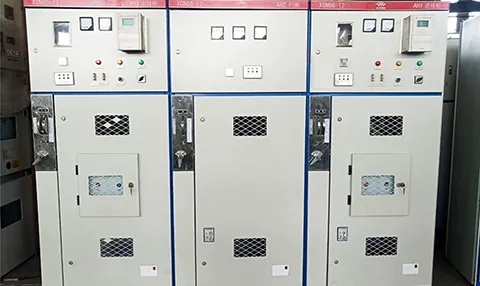

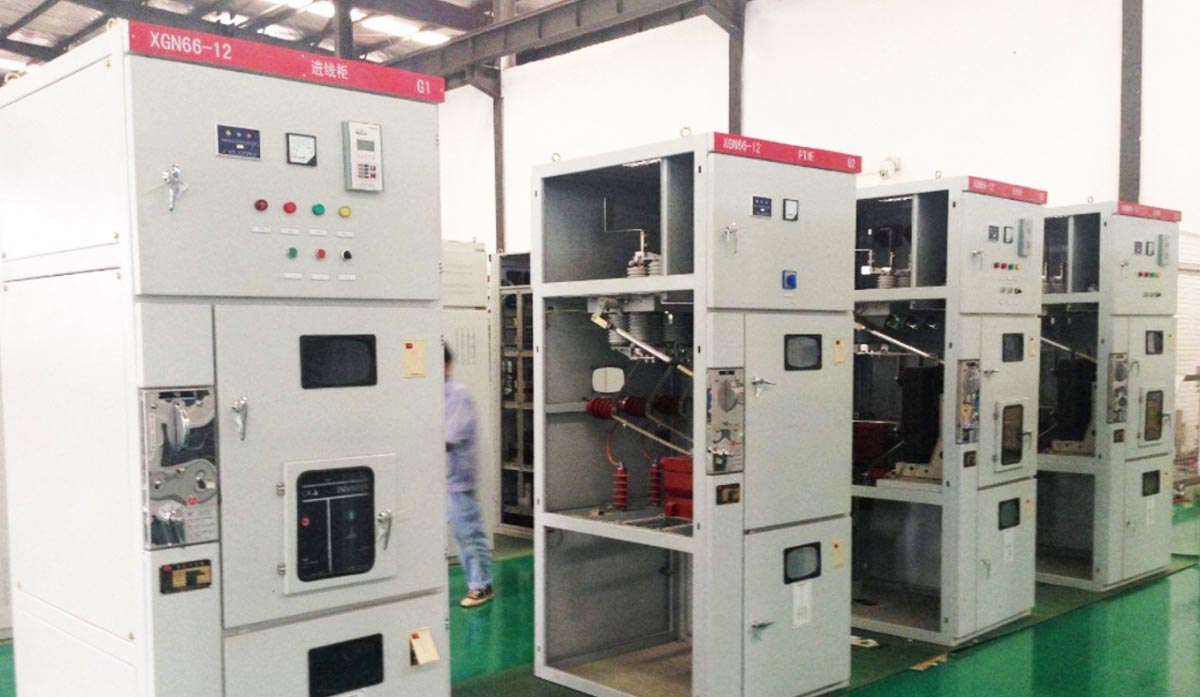

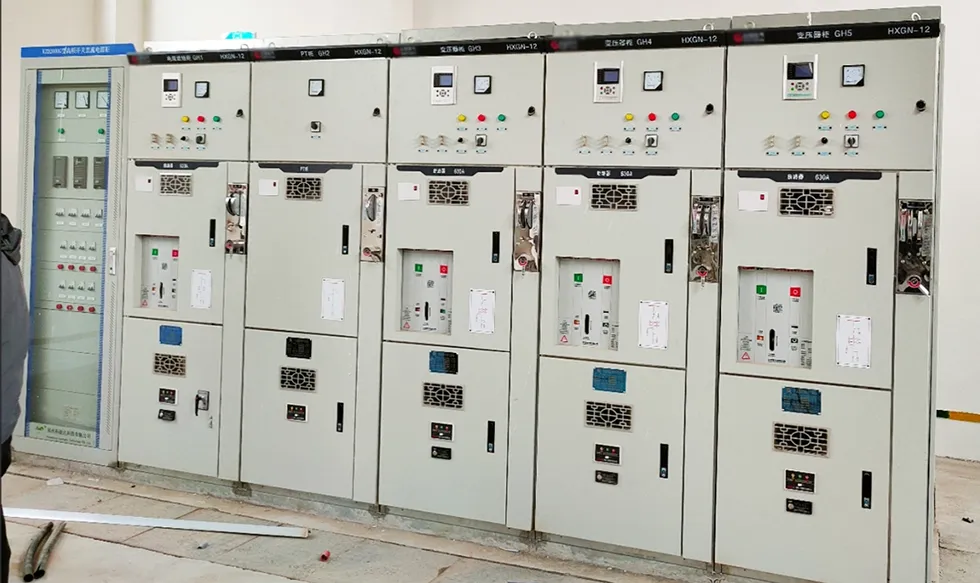

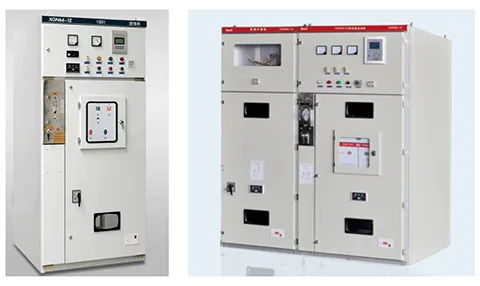

Produkter viser
