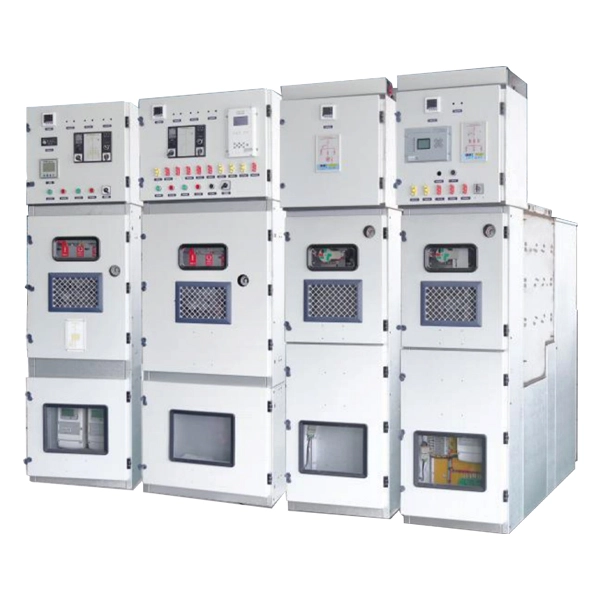

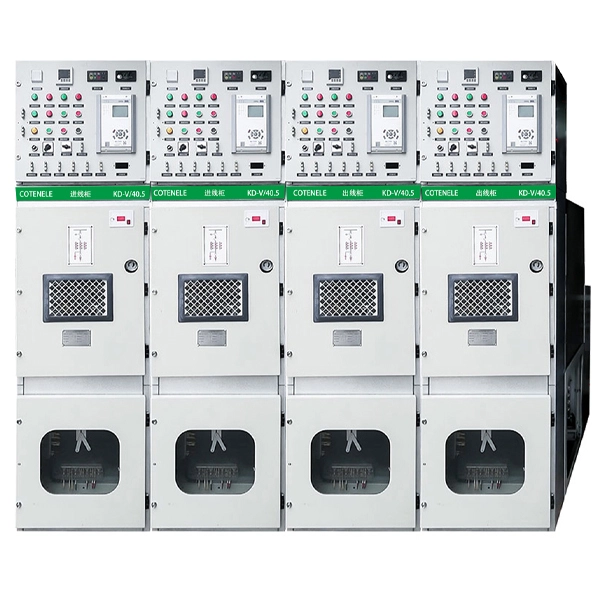

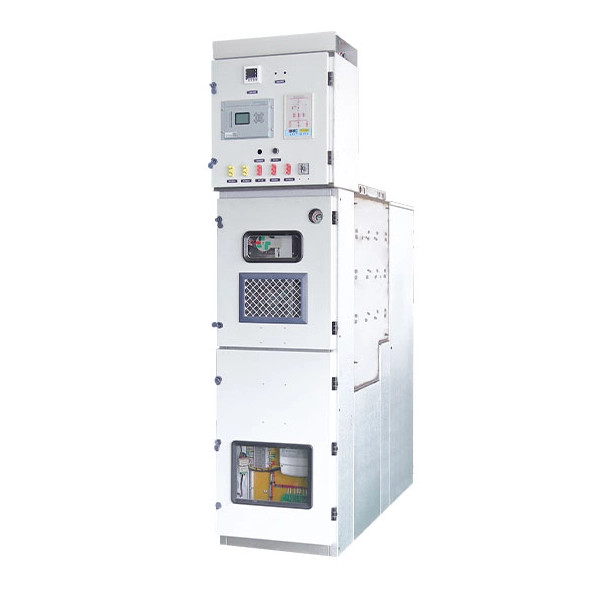

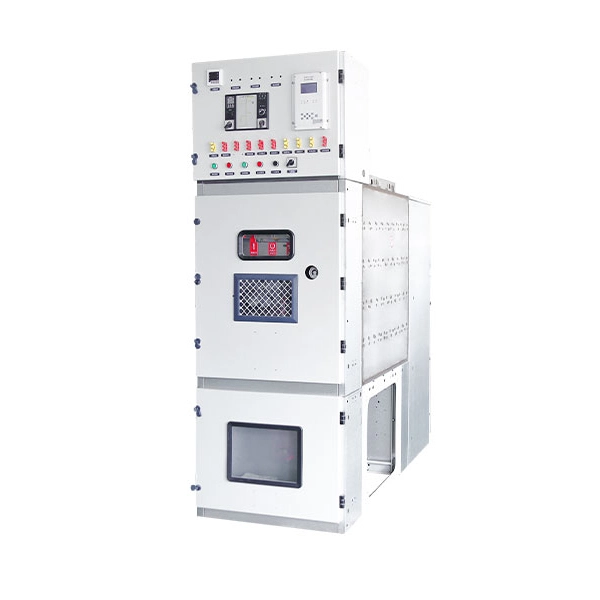

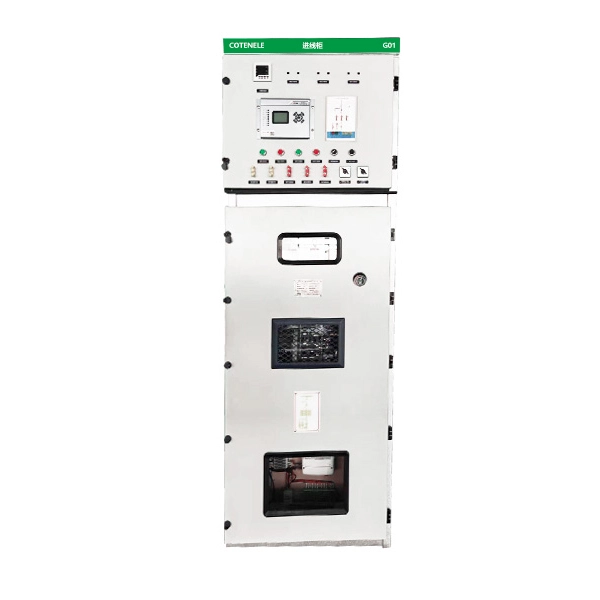

33KV mellemspænding gasisoleret system

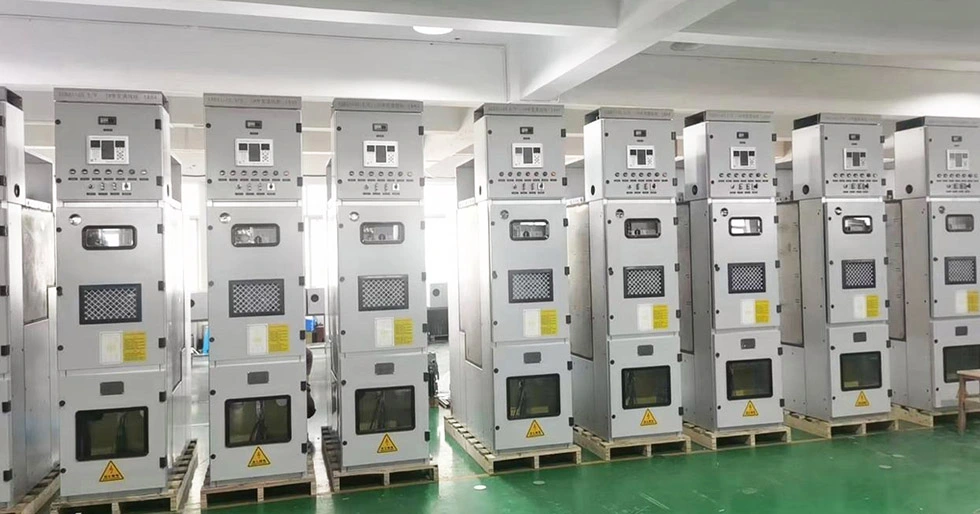

Cotenele er en eksportør af mellemspændingsgasisolerede ringhovedenheder fra Kina. Vores nyudviklede 33KV mellemspændingsgasisolerede system er blevet meget brugt af kunder i Europa og Sydøstasien.

Denne nominelle spænding 40,5 kv gasisolerede RMU, med dens kernefordele af kompaktitet, pålidelighed og sikkerhed, er blevet et nøgleudstyr i mellemspændingsdistributionsområdet, især i scenarier, hvor jordressourcer er knappe, miljøforhold er barske, og høje krav til strømforsyningens pålidelighed foretrækkes.

Denne mellemspændingsringhovedenhed overholder den relevante internationale og nationale standard såsom IEC 62271, GB/T 3906-2020, DL/T 404-2018 ect.

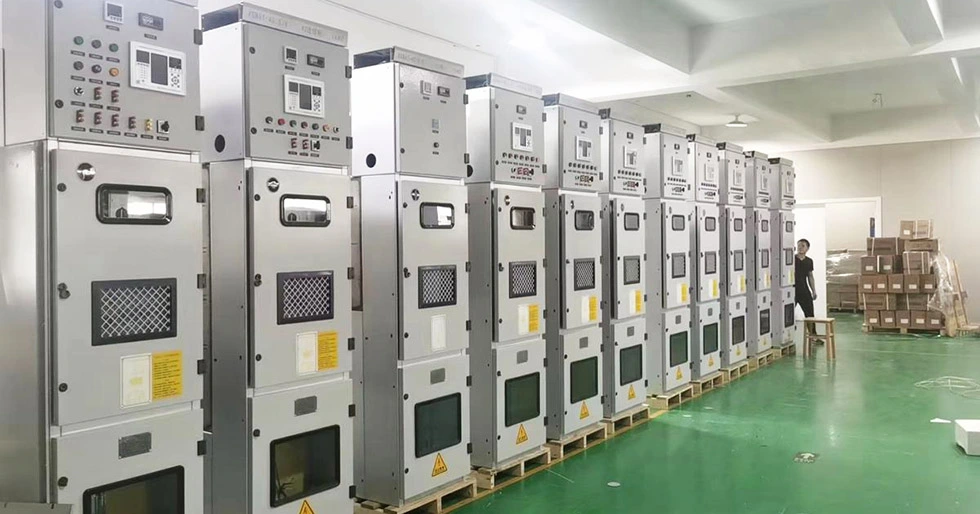

Produktstrukturer

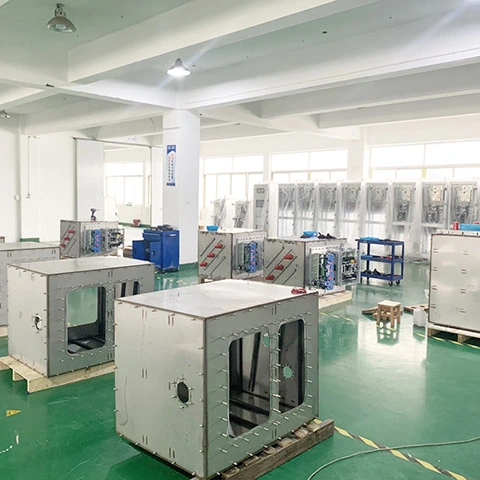

De nominelle strømniveauer for dette gasisolerede mellemspændingsanlæg inkluderer 630A, 1250A, 1600A, 2000A, 2500A og 3150A, og kabinettets dimensioner kan tilpasses efter brugernes krav. Dens kabinet er lavet af aluzink stålplade gennem skæring og bøjning, mens gastanken er svejset af højkvalitets 304 rustfri stålplade. Hver funktionel enhed kan uafhængigt udvides og kombineres til en koblingsenhed i henhold til kredsløbsskemaet.

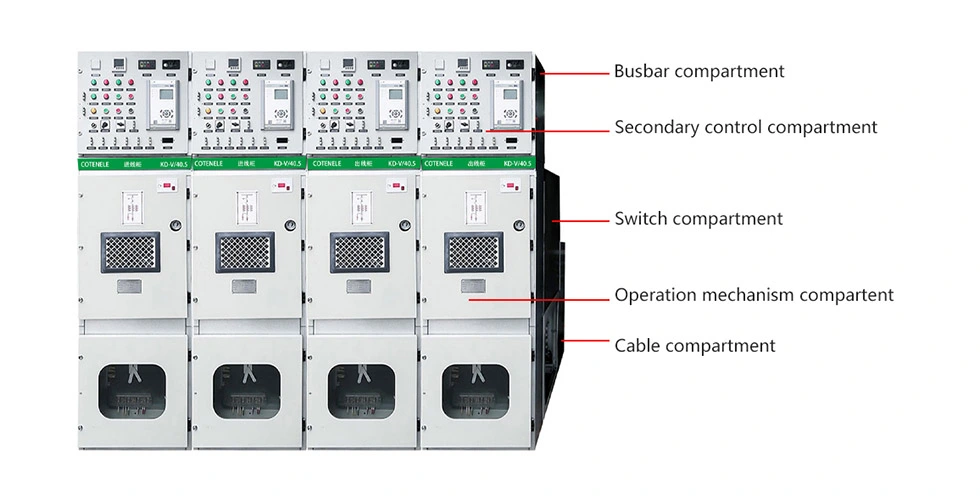

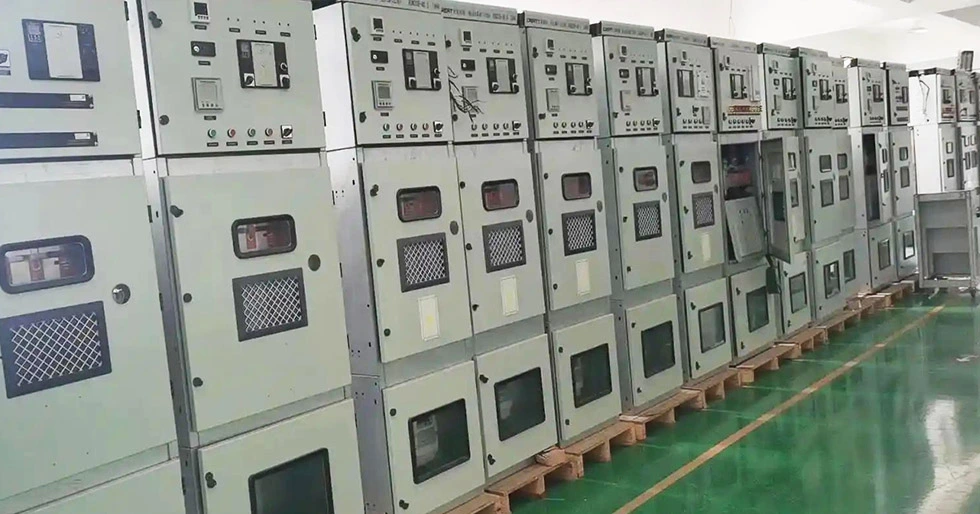

Det 33KV mellemspændingsgasisolerede system kan opdeles i flere separate rum såsom et sekundært kontrolrum, et samleskinnerum, et kredsløbsafbryderrum, et kredsløbsafbryderens betjeningsmekanismerum og et kabelrum, hvor kabeltilslutningshøjden når op til 700 mm for at lette bekvem vedligeholdelse og installation. Det komplette koblingsudstyr er udstyret med et komplet jordingsbeskyttelsessystem.

Desuden er de funktionelle rum, såsom koblingsrummet, samleskinnerummet, kabelrummet og den sekundære kredsløbskanal, isoleret fra hinanden, hver adskilt af jordede metalskillevægge for at sikre uafhængighed.

1. Samleskinnerum:

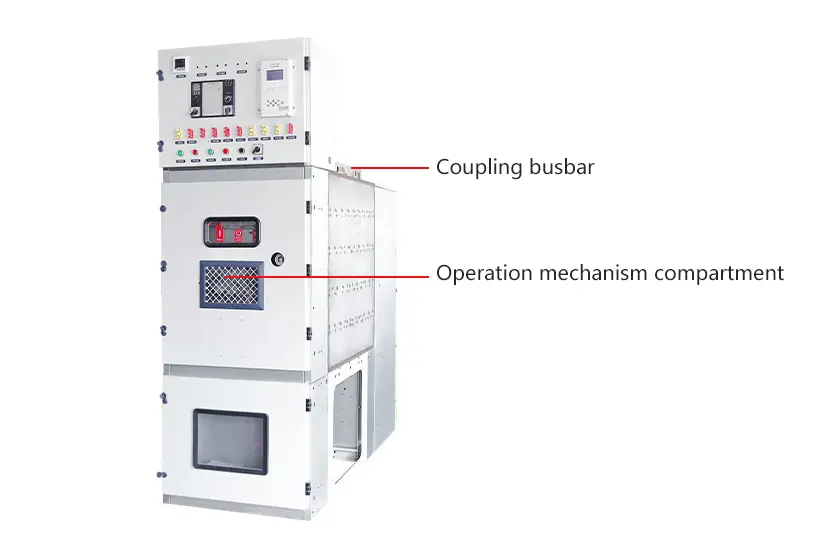

Samleskinnerummet er indesluttet i den øverste gastank, som også rummer isoleringsmekanismen. Når koblingsudstyret er sænket ned på fundamentet, forbindes de tilstødende skabssektioner gennem en koblingsproces, hvorved venstre og højre kredsløbsenheder og deres samleskinner forbindes tæt til en integreret enhed.

2. Sekundært kontrolrum:

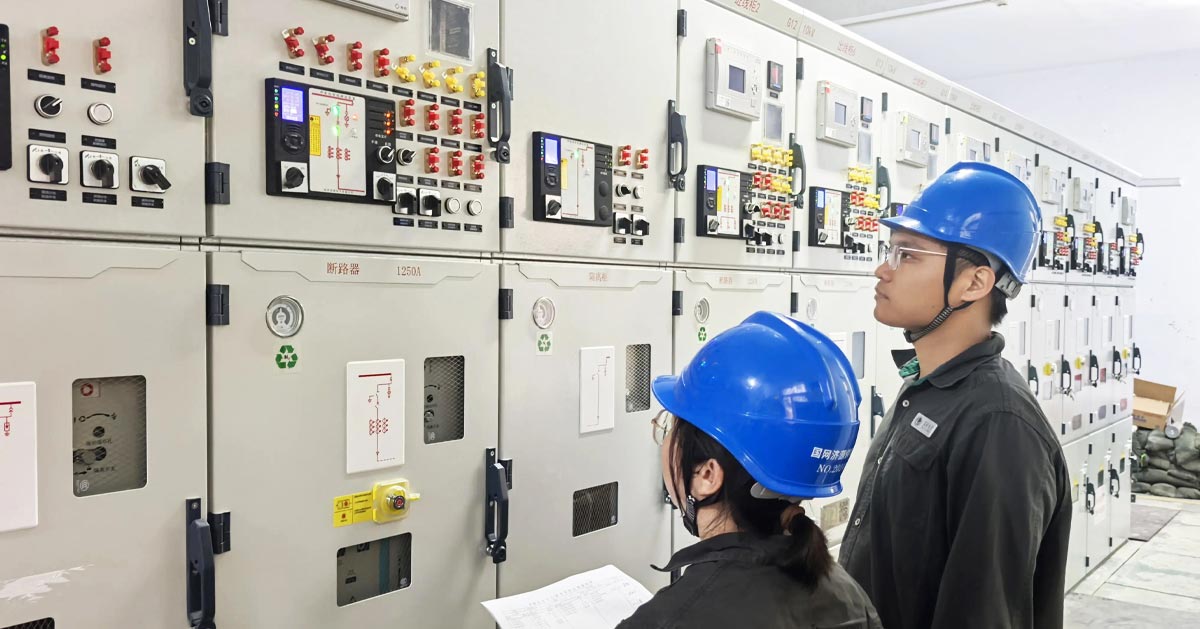

Det sekundære kontrolrum er placeret direkte over koblingsanlægget. Indvendigt er den udstyret med komponentmonteringsplader og klemrækkebeslag, som kan rumme ledningsklemmer, små samleskinneklemmer, integrerede beskyttelsesanordninger samt andre styre- og betjeningskomponenter. Dette muliggør systemfunktioner såsom fjernbetjening, fjernmåling, fjernsignalering og lokal overvågning. Cirkulære huller til tilslutning af små samleskinner er tilvejebragt på venstre og højre sidepaneler i positioner svarende til terminalerne, hvilket letter praktisk ledningsføring, når tilstødende skabe er koblet sammen.

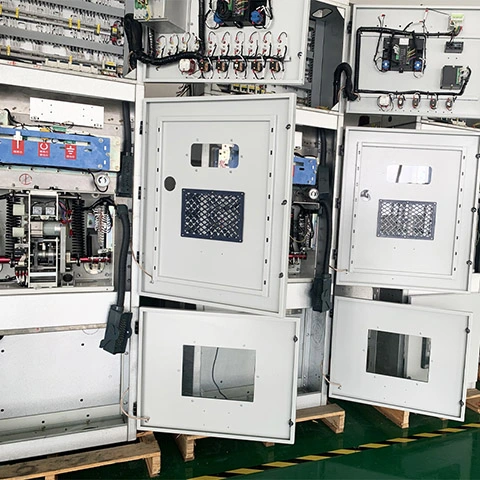

Sekundært kontrolrum

3. Kontaktrum:

Kontaktrummet er placeret i den midterste del af kabinettet. Dette kabinet har en gasisoleret koblingskonstruktion af pladetypen med to gasrum, et øverste og et nedre. Det øverste gasrum rummer afbryderen med tre positioner, mens det nederste gasrum indeholder vakuumafbryderen. Samleskinnen, afbryderen med tre positioner og vakuumafbryderen er arrangeret i en "øverste-midt-nederste" konfiguration. Et enkelt-gasrumsdesign er enkelt i struktur, let at fremstille og lavt pris.

Men fordi alle komponenter er placeret sammen i ét rum, er de tilbøjelige til gensidig interferens, hvilket resulterer i lavere pålidelighed. I modsætning hertil giver et multi-gas-rum design mulighed for lettere udskiftning af individuelle moduler, undgår gensidig interferens mellem flere komponenter og tilbyder højere sikkerhed. Ikke desto mindre er strukturen med flere rum mere kompleks, sværere at fremstille og dyrere.

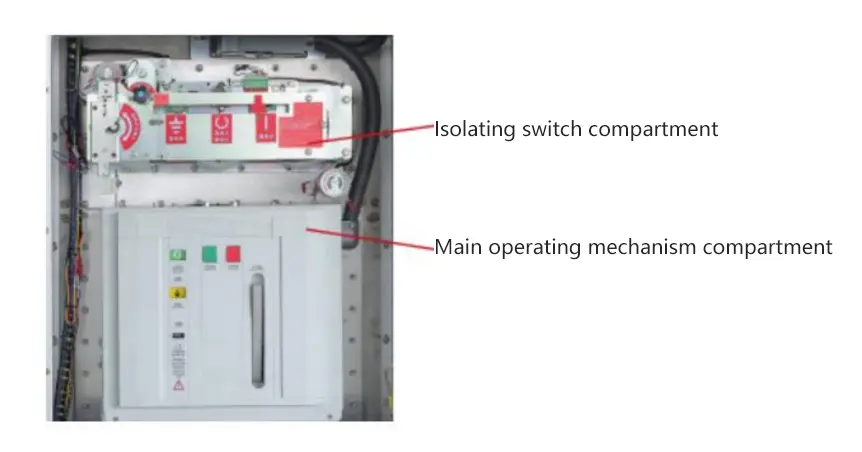

4. Betjeningsmekanisme rum

Fjederens betjeningsmekanisme er arrangeret i et fladt layout, med afbrydermekanismen og afbrydermekanismen anbragt separat. Vakuumafbryderens mekanisme og isoleringstrækstang er integreret i en front-to-back-konfiguration, hvilket forenkler transmissionskæden. Som et resultat matcher mekanismens udgangsegenskaber bedre åbnings- og lukkeegenskaberne for afbryderen, hvilket reducerer strømforbruget, mens den mekaniske pålidelighed og fleksibilitet forbedres.

5. Kabelrum:

Kabelrummet er placeret i den nederste del af koblingsudstyret og har en selvstændig trykaflastningskanal. Højden på kabelforbindelsesklemmerne fra jorden kan nå op til 700 mm. Jordforbindelseslåse er installeret inde i kabelrummet efter behov, og hvert kredsløb kan rumme to kabler og en overspændingsafleder. Ydermere er både de indgående/udgående kabler og overspændingsaflederen forbundet med en intern keglestikforbindelsesmetode.
