Ringhovedenhedskomponenter af høj kvalitet til pålidelig strømfordeling

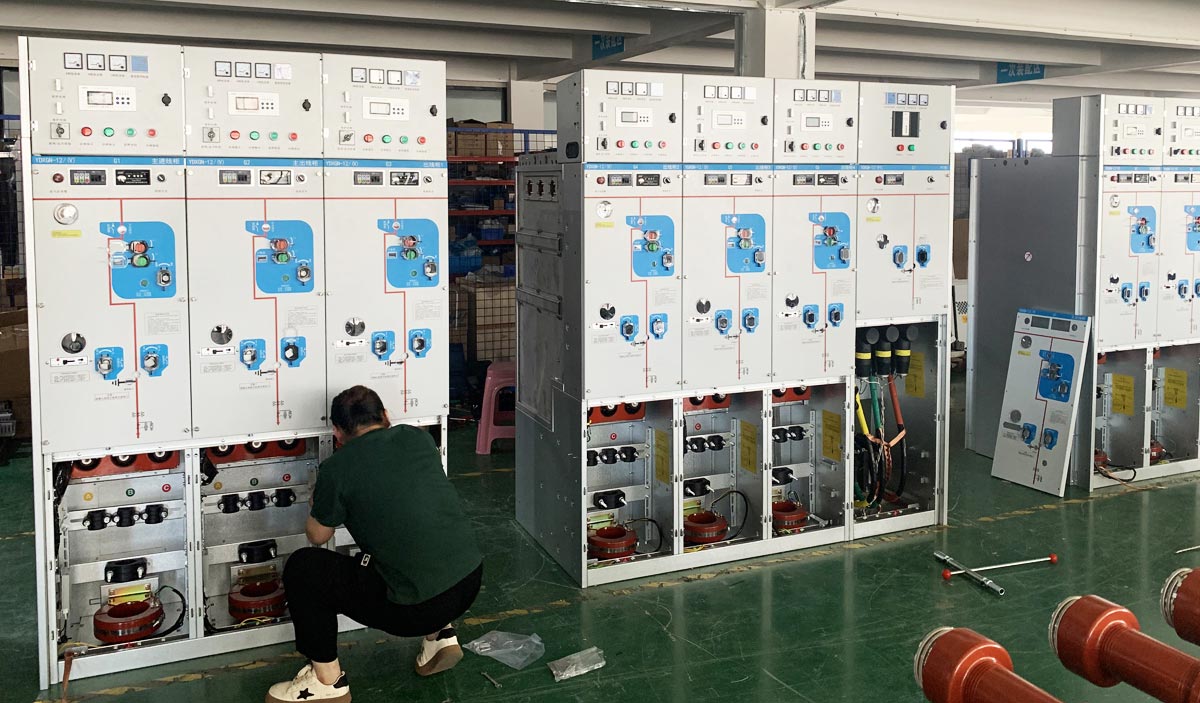

Hvad er ringhovedenhedskomponenter?
Ring Hovedenhedens komponenterer de væsentlige funktionelle enheder, der udgør et komplet RMU-system. Deres ydeevne bestemmer direkte sikkerheden, pålideligheden og stabiliteten af et mellemspændingsnetværk.En typisk RMU er designet til nominelle spændinger fra 3,6 kV til 40,5 kV og nominelle strømme fra 630A til 2500A. Afhængigt af forskellige applikationsscenarier såsom distributionsnetværk, industrielle belastninger og kommercielle bygninger, kan konfigurationen af Ring Main Unit-komponenter variere tilsvarende.
- View as
11KV mellemspændingsafbryder Vakuumafbryder isolationsafbryder
Cotenele er en professionel Kina-producent af 11KV mellemspændingsafbrydervakuumafbryderisolationsafbryder, med speciale i 12kV–40,5kV omskifterkernekomponenter. Vores produkter er meget udbredt i transformerstationer, vedvarende energi, industriel eldistribution og jernbanesystemer. Disse to kernekomponenter i mellemspændingsringens hovedenhed er nøglen til at opbygge en robust elektrisk infrastruktur til industrianlæg og moderne smarte net.
11KV mellemspændingsvakuumafbryder med isoleringsafbryder
11kV mellemspændingsvakuumafbryder med isoleringsafbryder fra Cotenele er en pålidelig og vedligeholdelsesfri løsning til mellemspændingsstrømdistributionssystemer. Som en professionel producent af koblingsudstyr i Kina leverer vi højtydende VCB-enheder med integreret isolationsfunktion, der sikrer sikker drift, kompakt struktur og lang levetid. Udbredt i understationer, jernbanesystemer og industrielle strømnetværk understøtter vores produkter OEM/ODM-tilpasning og opfylder internationale standarder.
11KV MV vakuumafbryder med isolatorafbryder
Coteneles KDSV-12D/630-20-S 11kV MV vakuumafbryder med isolatorafbryder er en Kina-fremstillet, fabriksdirekte løsning til mellemspændingskoblingsudstyr. Ideel til industri-, jernbane-, metro- og petrokemiske projekter, denne vedligeholdelsesfri, oliefri enhed sikrer høj sikkerhed, lang levetid og pålidelig drift.
11KV mellemspænding VCB-afbryder med isolationsmekanisme
KDSVM-12/630-20-S 11KV mellemspænding VCB-afbryder med isolationsmekanisme er en højpålidelig, fjederbetjent betjeningsmekanisme designet til miljøvenligt koblingsudstyr. Den leverer præcis, hurtig kredsløbsafbrydelse og lukning med en mekanisk levetid på over 10.000 operationer. I overensstemmelse med GB1984-2014 og GB/T1985-2023 er den ideel til krafttransformatorstationer, industrielle systemer, vedvarende energianlæg og jernbane-/metroinfrastruktur. Cotenele sikrer fabrikstestet kvalitet, OEM/ODM-tilpasning og hurtig levering til globale projekter.

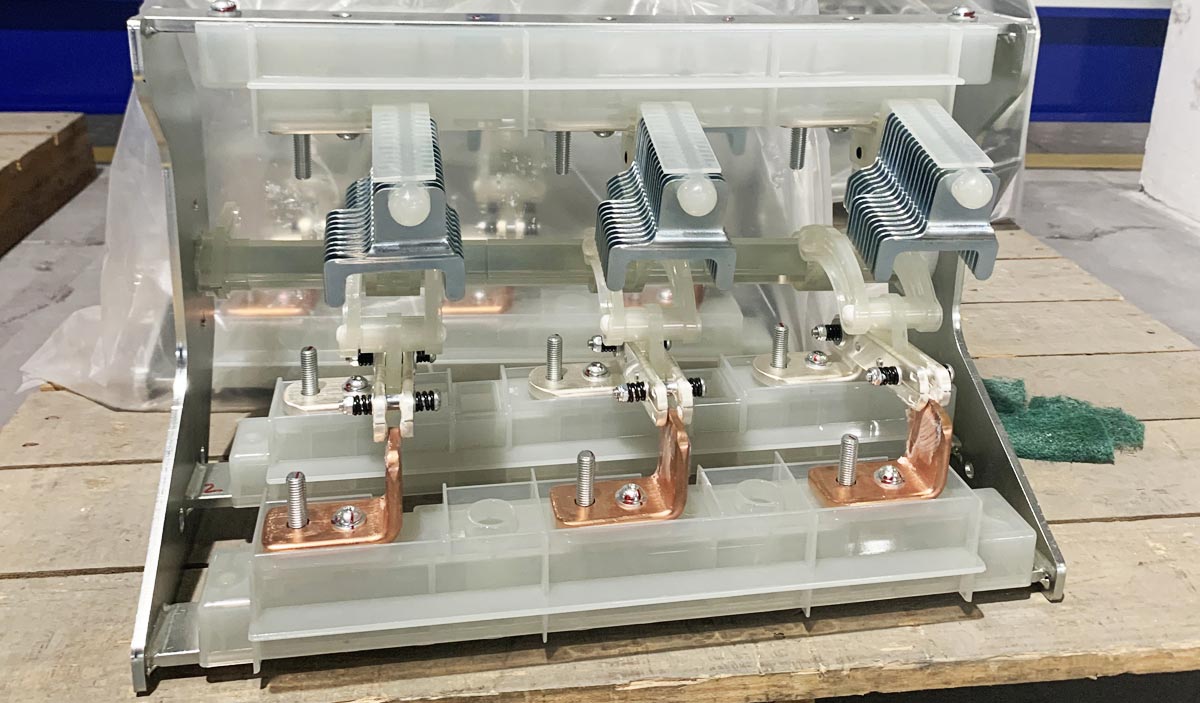

11KV mellemspændingsafbryderafbryder
KDSG-12D/630-20-serien 11kV mellemspændingsafbryderafbryder er designet til sikker isolering og pålidelig belastningsomskiftning i ringhovedenheder og gasisolerede koblingsanlæg. Som producent og leverandør i Kina tilbyder Cotenele kompakte, vedligeholdelsesfrie, langtidsholdbare og stabile afbryderkontakter; du kan vælge vores produkter med tillid.
11KV isoleringsmekanisme for mellemspændings indendørs paneler
Coteneles KDSGM-12D/630-20 11KV isoleringsmekanisme til indendørs paneler med mellemspænding
er en fjederbetjent tre-positions adskillelsesmekanisme designet specielt til miljøvenlige GIS-koblingsudstyr. Med fem-forhindringslåse til sikker frakobling og jordforbindelse, sikrer den høj pålidelighed, vedligeholdelsesfri ydeevne og driftssikkerhed. Vi er en pålidelig producent og leverandør, der tilbyder hurtig levering og OEM/ODM-tilpasningstjenester til industrielle, forsynings- og kommercielle eldistributionsprojekter.
Fælles ringhovedenhedskomponenter
Primære kredsløbskomponenter
- Vakuumkredsløbsafbryder (VCB)
- Load Break Switch (LBS)
- Afbryder (isolator)
- Jordingskontakt
Beskyttelses- og målekomponenter
- Strømtransformer (CT)
- Spændingstransformer (VT)
- Sikringer
- Overspændingsafbryder
Kontrol- og indikationskomponenter
- Driftsmekanisme
- Interlocking System
- Indikator for spændingstilstedeværelse
- Sekundære terminalblokke
Isolering og støttekomponenter
- Isolatorer
- Bøsninger
- Faste eller gasisolerende strukturelle dele
Nøgleskiftenheder i RMU-systemer
Vakuumkredsløbsafbryder (VCB)
En vakuumafbryder bruger vakuum som både det isolerende og lysbueslukkende medium. Dens kernekontakter er forseglet inde i en vakuumafbryder. Når den bevægelige kontakt adskilles fra den faste kontakt, dannes en elektrisk lysbue. I et vakuummiljø spredes lysbuen hurtigt og slukkes, når metaldampen kondenserer. Lysbuen slukkes naturligt ved strømmen nul, og den dielektriske styrke genoprettes hurtigt.
Anvendelse: VCB'er er karakteriseret ved høj brudkapacitet, hyppig drift og lave vedligeholdelseskrav. De er meget udbredt i 3-10kV distributionssystemer til beskyttelse og kontrol af elledninger og udstyr. De kan afbryde både normal belastningsstrøm og kortslutningsfejlstrøm, hvilket giver overbelastnings-, kortslutnings- og underspændingsbeskyttelse. VCB'er kan installeres i både udtrækkeligt og fast type koblingsanlæg.
Anvendelse: VCB'er er karakteriseret ved høj brudkapacitet, hyppig drift og lave vedligeholdelseskrav. De er meget udbredt i 3-10kV distributionssystemer til beskyttelse og kontrol af elledninger og udstyr. De kan afbryde både normal belastningsstrøm og kortslutningsfejlstrøm, hvilket giver overbelastnings-, kortslutnings- og underspændingsbeskyttelse. VCB'er kan installeres i både udtrækkeligt og fast type koblingsanlæg.
Load Break Switch (LBS)
En Load Break Switch er en koblingsenhed placeret mellem en afbryder og en afbryder. Den er udstyret med en simpel lysbueslukningsmekanisme og kan lave og bryde normal belastningsstrøm og overbelastningsstrøm, men den kan ikke afbryde kortslutningsfejlstrøm. Efter frakobling dannes normalt et synligt isolationsgab.
Anvendelse: LBS bruges til at skifte elektriske kredsløb under normale belastningsforhold. Da den ikke kan afbryde fejlstrømme, bruges den normalt sammen med højspændingssikringer, som giver kortslutningsbeskyttelse. Det er meget udbredt i 10kV og derunder distributionssystemer til transformerstyring.
Anvendelse: LBS bruges til at skifte elektriske kredsløb under normale belastningsforhold. Da den ikke kan afbryde fejlstrømme, bruges den normalt sammen med højspændingssikringer, som giver kortslutningsbeskyttelse. Det er meget udbredt i 10kV og derunder distributionssystemer til transformerstyring.
Afbryder
En afbryder har en simpel struktur. Dens hovedfunktion er et klart synligt isolationsgab efter åbning, hvilket sikrer, at elektrisk udstyr er sikkert isoleret fra strømkilden under vedligeholdelse. Den har ingen lysbueslukningsevne og må ikke betjenes under belastningsforhold.
Anvendelse: Det bruges hovedsageligt under vedligeholdelse eller inspektion for at sikre pålidelig isolation mellem udstyr og det strømførende system, hvilket giver et klart og synligt sikkerhedsadskillelsespunkt.
Anvendelse: Det bruges hovedsageligt under vedligeholdelse eller inspektion for at sikre pålidelig isolation mellem udstyr og det strømførende system, hvilket giver et klart og synligt sikkerhedsadskillelsespunkt.
Sammenligning af koblingsudstyr
| Punkt | Vakuum afbryder | Belastningsbrudkontakt | Afbryder |
|---|---|---|---|
| Bue-quenching-enhed | Vakuumafbryder | Enkel lysbueslukningsanordning | Ingen lysbueslukningsevne |
| Making/Breaking Kapacitet | Kan afbryde belastning og kortslutte strømme | Kan kun afbryde belastningsstrømmen | Kan ikke afbryde belastningsstrømmen |
| Primært formål | Beskyttelse og kontrol | Belastningsskift | Isolation |
| Afbrydelsessynlighed | Ingen synlig afbrydelse | Normalt synlig afbrydelse | Klart synligt isolationsgab |

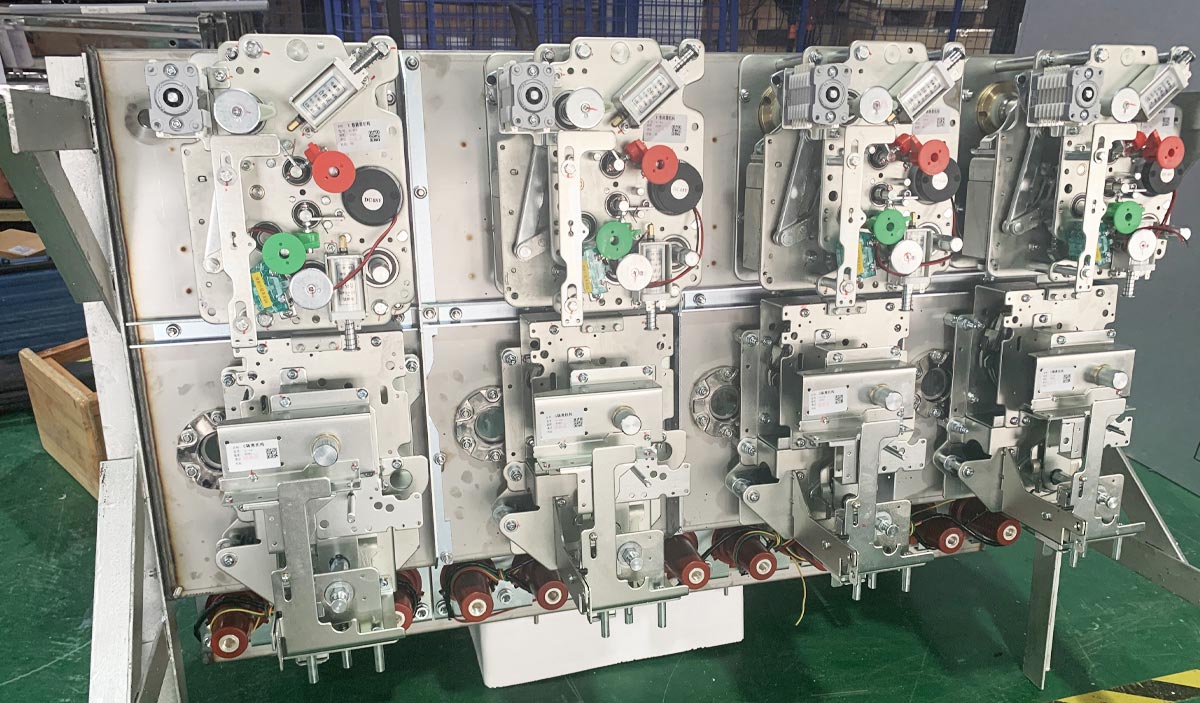

Driftsmekanisme
Betjeningsmekanismen er en væsentlig udførelsesenhed iRing Hovedenhedens komponenter, ansvarlig for at drive åbning og lukning af hovedafbrydere og jordafbrydere. Den konverterer mekanisk, elektromagnetisk eller lagret fjederenergi til præcis mekanisk bevægelse for at sikre pålidelig koblingsydelse.
Almindelige typer af betjeningsmekanismer
- Fjederbetjent mekanisme: Den mest udbredte type, der lagrer energi i en fjeder for hurtig og pålidelig drift.
- Magnetisk mekanisme: Enkel struktur, høj pålidelighed og lave vedligeholdelseskrav.
- Manuel mekanisme: Bruges som backup eller lavprisløsning til grundlæggende distributionssystemer.
RMU enhedstyper og driftsmekanismer
| RMU type | Enhedens navn | Hovedafbryderkomponent | Betjeningsmekanisme Type | Beskrivelse |
|---|---|---|---|---|
| C-enhed | Load Break Switch Unit | Load Break Switch (LBS) | Fjederbetjent mekanisme | Enkel fjederdrift; valgfri motorisering tilgængelig |
| F-enhed | LBS-sikringskombinationsenhed | LBS + Sikring | Fjedermekanisme med udløserfunktion | Dobbelt fjedersystem; fuse striker trip beskyttelse |
| V-enhed | Vakuum afbryderenhed | Vakuumkredsløbsafbryder (VCB) | Fjeder / magnetisk aktuator | Afbryder fejlstrøm; arbejder med beskyttelsesrelæer |
| D-enhed | Samleskinne Riser Unit | Ingen hovedafbryder | Ingen | Anvendes til skinneforbindelse mellem sektioner |
Udtrækkeligt koblingsudstyr vs RMU
| Punkt | Udtrækkeligt koblingsudstyr (KYN28) | Ring Main Unit (RMU) |
|---|---|---|
| Hovedafbryderkomponent | Udtrækkelig vakuumafbryder | Load Break Switch + Sikringer eller fast VCB |
| Afbryderfunktion | Udskiftet med udtrækkelig lastbil | Integreret 3-positionskontakt |
| Sikringer | Mindre almindeligt | Fælles for transformerbeskyttelse |
| Struktur | Udtrækkeligt design | Fast kompakt design |
| Beskyttelsesfunktion | Avancerede beskyttelsessystemer | Enklere sikringsbaseret beskyttelse |
| Størrelse | Større | Kompakt |
