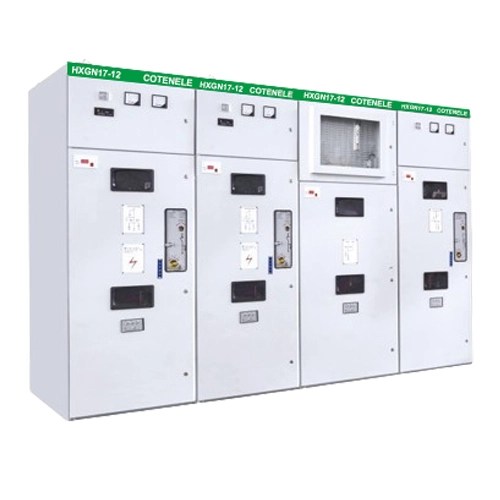

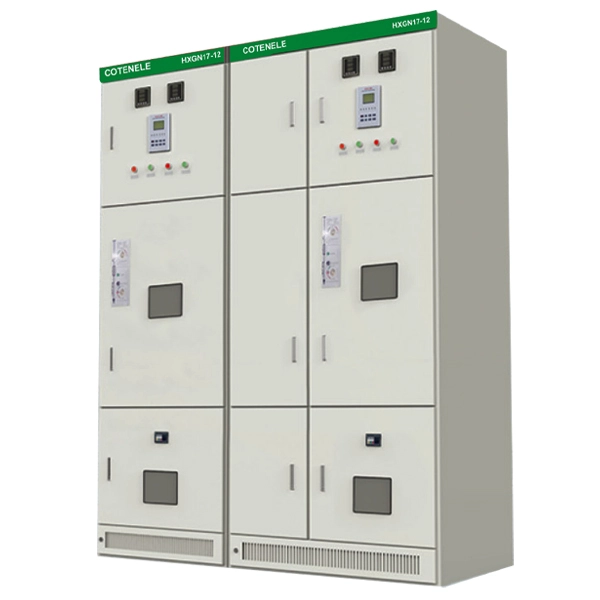

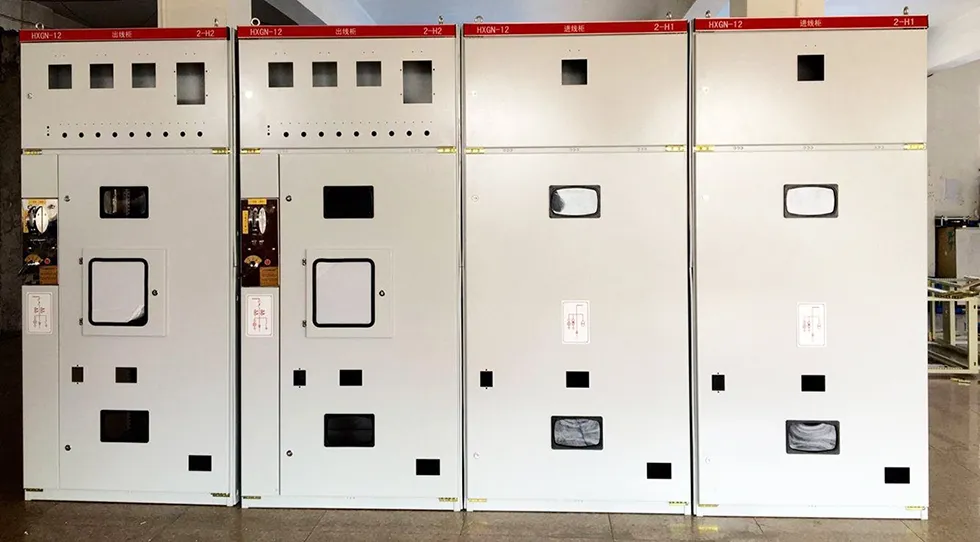

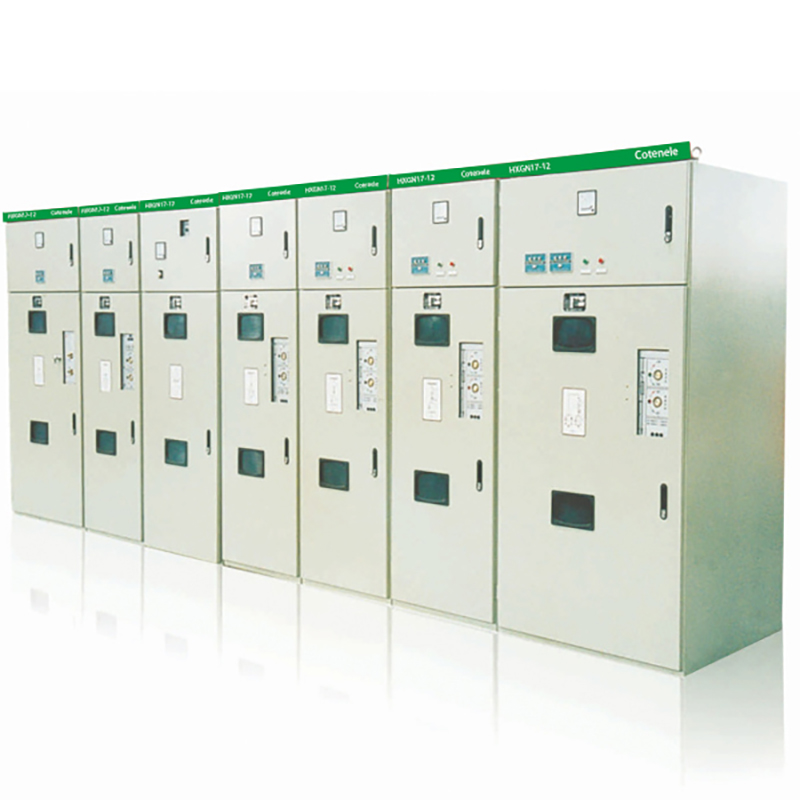

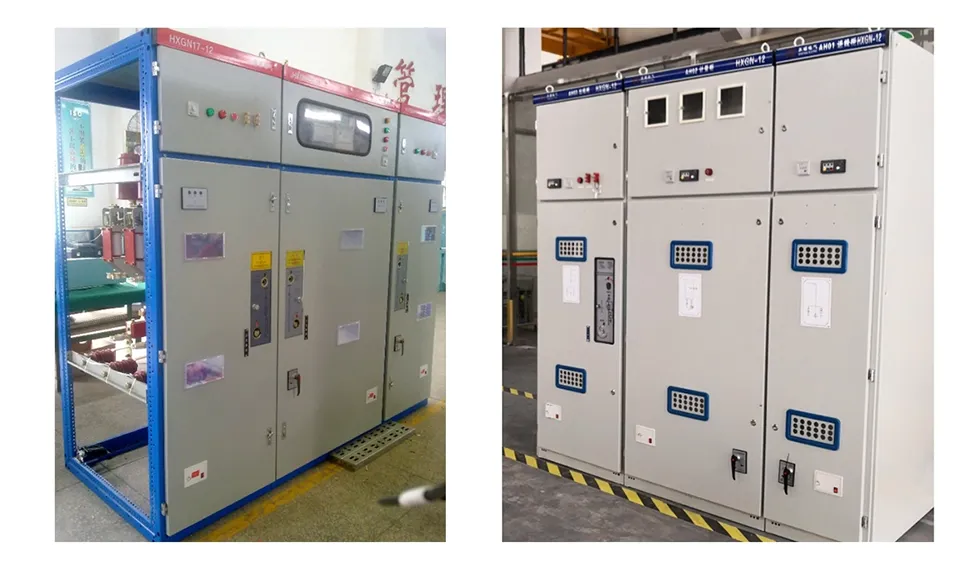

11KV mellemspænding RMU elektriske paneler

Produkt model

Hvad er fordelene ved ringhovedenheden HGNX17-12 sammenlignet med mellemspændingskoblingsudstyret KYN28-12?

Sammenlignet med KYN28-12 pansrede, udtrækkelige metalbeklædte koblingsanlæg, har HXGN17-12 ringhovedenhederne meget betydelige fordele i kompakt størrelse, lavere omkostninger, nem vedligeholdelse og miljøtilpasning, så HXGN17-12 11KV mellemspænding RMU elektriske paneler er særligt velegnede til slut- og strømforsyningsscenarier, hvor der er begrænset plads, og hvor der er begrænset plads, budget og strømforbrug. pålidelighed er påkrævet.

De vigtigste fordele ved HXGN17-12 i forhold til KYN28-12 er som følger:

1. Lavere startinvestering:HXGN17-12-ringhovedenheden er generelt meget lavere i omkostninger, hvilket giver den en klar økonomisk fordel i projekter med begrænset budget. Derudover er dens struktur enklere, hvilket reducerer fejlfrekvensen og reducerer også langsigtede drifts- og vedligeholdelsesomkostninger.

2. Kompakt størrelse og fleksibel installation:HXGN17-12 RMU volumen er langt mindre end KYN28-12 mellemspændingskoblingsudstyr. Det kompakte layout og muligheden for at blive monteret mod en væg gør den meget mere tilpasningsdygtig på steder, hvor installationspladsen er begrænset.

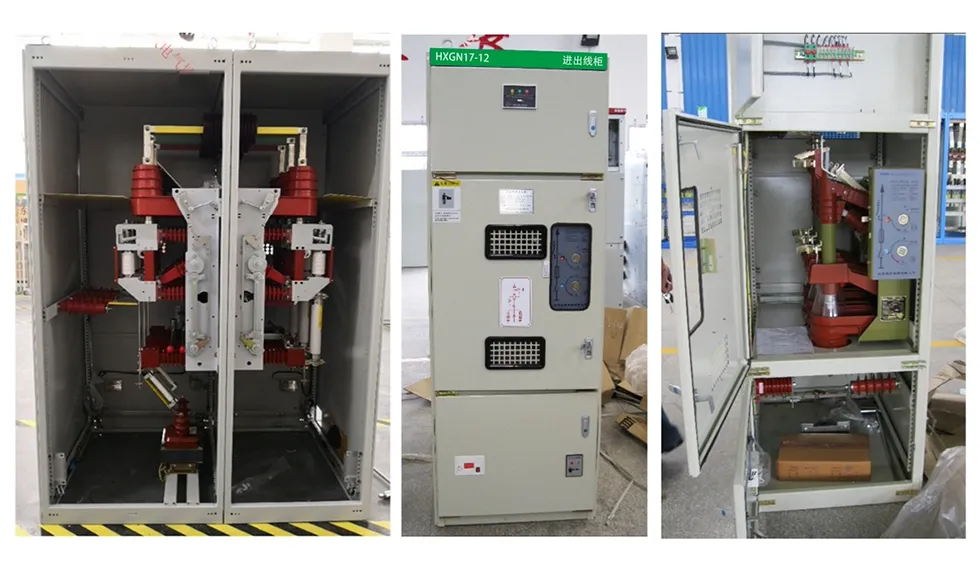

3. Enklere rutinevedligeholdelse:HXGN17-12 har normalt en fast type konstruktion – hovedafbryderelementerne er fastmonterede, hvilket gør strukturen enkel og pålidelig. Sammenlignet med RMU'erne bruger KYN28-12 en udtrækkelig (lastbil) konstruktion, som tilbyder god udskiftelighed, men tilføjer kompleksitet og potentielle fejlpunkter og kræver også højere tekniske færdigheder fra vedligeholdelsespersonalet.

4. Bedre miljøtilpasningsevne:På grund af at HXGN17-12-skallen er helt lukket, opnår dens beskyttelsesgrad typisk en beskyttelsesgrad på IP2X eller højere, så ringhovedenhederne kan give stærkere modstand mod støv, fugt og forurening. Dette sikrer en mere stabil drift i barske miljøer.

Nøgleforskelle og udvælgelsesråd

Den begrænsede beskyttelseskarakteristik for ringhovedenheder

Det er vigtigt at bemærke, at HXGN17-12-ringhovedenheden primært er beregnet til lastfordeling. Dets vigtigste beskyttelseselement er normalt en kombination af "belastningsafbryder + sikring". Dette arrangement kan hurtigt afbryde kortslutningsfejl, men det mangler omfattende relæbeskyttelsesfunktioner (såsom overstrøm og øjeblikkelig overstrømsbeskyttelse) og er derfor uegnet til applikationer, der kræver sofistikeret relæbeskyttelse.

Rådgivning om udvælgelse

Sammenfattende afhænger valget mellem de to af specifikke behov:

Hvis projektbudgettet er begrænset, installationspladsen er knap, og distributionsterminalen er placeret i et barskt miljø, er HXGN17-12 11KV mellemspændings RMU elektriske paneler et økonomisk og praktisk valg.

Hvis projektet har et generøst budget og kræver høj strømbærende kapacitet, høj brydekapacitet og komplet relæbeskyttelse, er KYN28-12 mere velegnet.

Vigtigste tekniske parametre

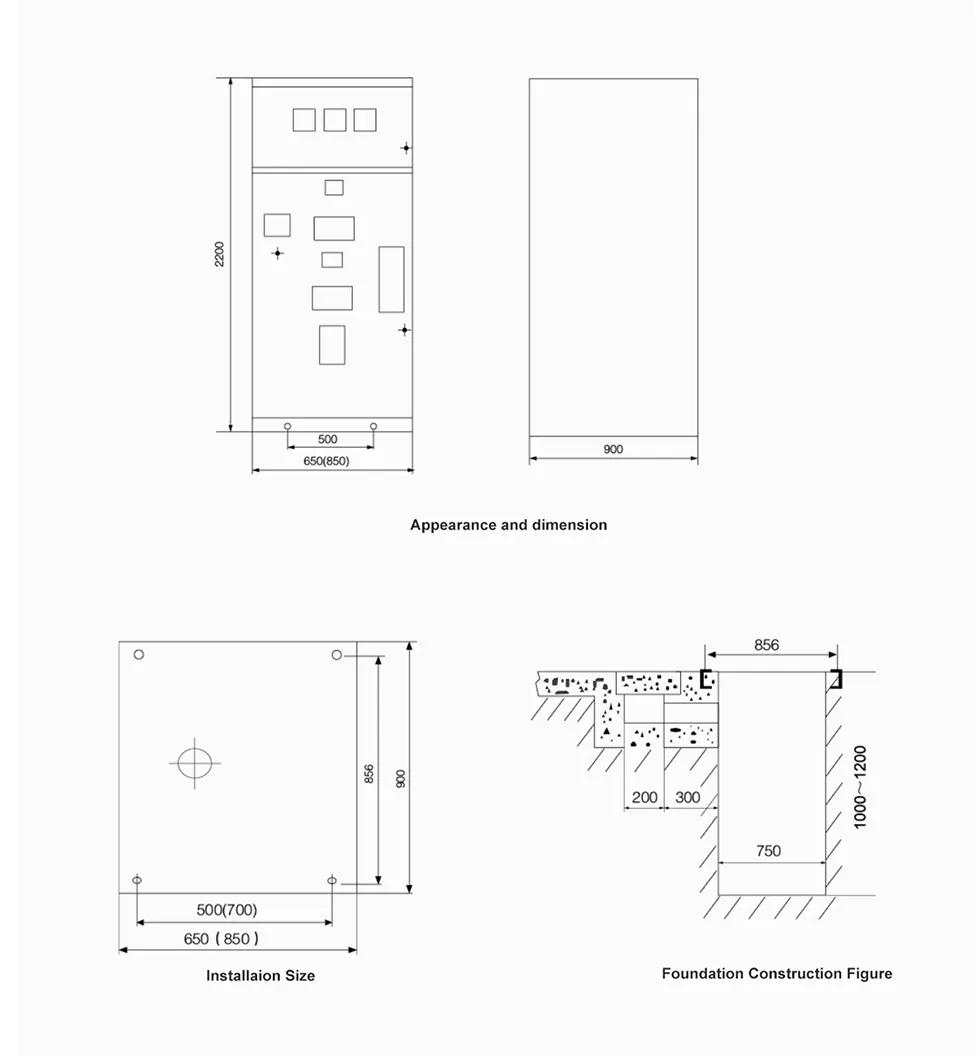

Udseende og dimension

Sådan bestiller eller køber

1.Grundlæggende købsoplysninger:Angiv venligst den komplette type af Ring-hovedenheder eller koblingsanlæg, mængde og din forventede leveringsdato.

2. Hvilke tegninger under vores tekniske kommunikation:

Følgende tegninger skal indsendes samlet inden tilbuddet:

Enkeltlinjediagram af det primære system,

Skematisk diagram af de sekundære (kontrol) kredsløb, og

Layoutdiagram, der viser placeringen af ​​koblingsenhederne.

3.Elektriske mærker og komponentspecifikationer - Angiv tydeligt den nominelle strøm for hovedskinnen, samt typen og mærket for hver komponent (f.eks. maksimalafbrydere, belastningsafbrydere, sikringer, strømtransformatorer osv.), der skal installeres i koblingsanlægget.

4.Særlige krav – Eventuelle yderligere tekniske eller ikke-standardmæssige krav (f.eks. specielle belægninger, forskellig beskyttelsesgrad, specifikke tilbehørsanordninger eller miljøforhold) skal udtrykkeligt beskrives.
