Hvordan aldrende strøminfrastruktur driver behovet for moderne mellemspændingsløsninger

Introduktion: Den skjulte krise i nettet

Over hele den industrialiserede verden udspiller en stille krise sig inde i metalskabene i mellemspændingsanlæg. Meget af den elektriske infrastruktur, der driver byer, fabrikker og kritiske faciliteter, blev installeret for årtier siden. I Europa er en betydelig del af mellemspændingsanlæg, der i øjeblikket er i brug, mere end 30 år gammelt. I Nordamerika er gennemsnitsalderen for forsyningsstationsudstyr steget støt i to årtier. På tværs af dele af Asien og Mellemøsten har hurtig urbanisering skubbet ældre udstyr ud over dets oprindelige designgrænser.

Problemet er ikke blot, at udstyret er gammelt. Problemet er, at gitteret omkring det har ændret sig på måder, som de oprindelige designere aldrig havde forventet. Fejlniveauet er steget. Vedvarende produktion har introduceret tovejs strømstrømme og harmonisk indhold. Lovgivningsmæssige krav til miljøpræstation og sikkerhed er skærpet. Og driftsomkostningerne ved at vedligeholde aldrende udstyr – at finde reservedele, håndtere SF₆-lækage, planlægge udfald til reparationer – stiger hvert år.

Denne artikel undersøger, hvordan aldrende strøminfrastruktur skaber et presserende behov for moderne mellemspændingsløsninger, hvilke tekniske udfordringer forældet koblingsudstyr giver nutidens netoperatører, og hvordan overgangen til moderne vakuum- og SF₆-fri teknologi adresserer ikke kun pålidelighed, men også overholdelse, driftsomkostninger og fremtidig fleksibilitet.

Problemets omfang: Infrastruktur, der har overlevet sit designliv

De fleste mellemspændingsanlæg er designet til en levetid på 25 til 35 år. En betydelig mængde udstyr, der i øjeblikket er i drift i udviklede økonomier, har allerede passeret denne tærskel. Implikationerne varierer efter udstyrstype, men det underliggende mønster er det samme: systemer designet til en anden æra bliver bedt om at understøtte et gitter, der ikke længere ligner det, de blev bygget til.

Olieafbrydere, der engang var standarden for mellemspændingsapplikationer, findes stadig i ældre transformerstationer i Europa og Nordamerika. Disse brydere bruger mineralolie som både et isolerende og lysbuedæmpende medium. Over tid absorberer olien fugt, oxiderer og mister dielektrisk styrke. Kontakterosion fra fejlafbrydelser afsætter ledende partikler i olien, hvilket forringer ydeevnen yderligere. Mest kritisk er olie brandfarlig. En intern lysbue i en olieafbryder kan forårsage en tanksprængning og brand, en risiko, som moderne sikkerhedsstandarder anser for uacceptable for indendørs installationer.

Luftmagnetiske afbrydere, en anden ældre teknologi, er afhængige af store lysbuer til at strække og afkøle lysbuen, indtil den slukker. De er fysisk massive, mekanisk komplekse og kræver regelmæssig vedligeholdelse på kontaktflader, der eroderer ved hver afbrydelse. Reservedele til disse afbrydere er stadigt sværere at skaffe. I mange tilfælde eksisterer den oprindelige producent ikke længere eller har afbrudt support til produktlinjen.

Selv SF₆ gasisoleret koblingsudstyr, som repræsenterede et stort fremskridt i forhold til olie og luft, da det blev introduceret, står nu over for sin egen forældelse. EU's F-gas-forordning har forbudt nyt SF₆-koblingsudstyr op til 24 kV fra det europæiske marked siden januar 2026, og lignende restriktioner er fremme i andre regioner. Eksisterende SF₆-udstyr kan fortsætte med at fungere, men servicering med virgin SF₆ vil være forbudt fra 2032, og de obligatoriske krav til lækagetjek er blevet skærpet.

Den røde tråd er, at aldrende koblingsudstyr, uanset teknologi, pålægger operatøren tre byrder: stigende vedligeholdelsesomkostninger, stigende vanskeligheder med at skaffe reservedele og service og voksende regulerings- og sikkerhedsrisiko.

Hvordan nettet har ændret sig omkring aldrende koblingsudstyr

Forældelsesproblemet handler ikke kun om selve udstyret. Det handler om misforholdet mellem, hvad udstyret er designet til at håndtere, og hvad det moderne net rent faktisk kræver.

Fejlniveauet er steget i mange distributionsnet. Byfortætning betyder flere transformatorer, flere feedere og mere tilsluttet belastning i det samme geografiske område, som alt sammen øger den tilgængelige kortslutningsstrøm på ethvert givet punkt. Et koblingspanel, der er normeret til 20 kA, da det blev installeret for 35 år siden, kan nu tilsluttes et system, hvor fejlstrømmen kan nå 25 kA eller højere. At betjene en afbryder over dens nominelle afbrydelseskapacitet er en katastrofal fejl, der venter på at ske. Beskyttelsesanordningen er muligvis ikke i stand til at slukke lysbuen, hvilket kan føre til ødelæggelse af udstyr og længerevarende udfald.

Integration af vedvarende energi har fundamentalt ændret karakteren af ​​distributionsnetværk. En traditionel radial feeder førte strøm i én retning, fra transformerstationens transformer ud til belastningerne. Fejlstrømmen kom fra en enkelt kilde: opstrømsnettet. Moderne distributionsnetværk med betydelig solcelle-, vind- og batterilagring har flere kilder til fejlstrøm og tovejs strømstrømme. Beskyttelseskoordinationsordninger designet til ensrettet strømning kan muligvis ikke fungere korrekt i dette miljø. Dette er særligt akut i industrielle faciliteter og kommercielle campusser, der har tilføjet generering på stedet uden at opgradere deres mellemspændingsanlæg.

Kravene til strømkvaliteten er skærpet. Moderne industrielle processer er afhængige af følsom effektelektronik, der hverken tolererer spændingsfald eller harmonisk forvrængning. Datacentre, halvlederfabrikker og farmaceutiske fabrikker specificerer strømkvalitet på niveauer, som ældre switchgear – med dets langsommere beskyttelsesrelæer og begrænsede overvågningskapacitet – ikke kan garantere.

Belastningsprofilen er også ændret. Opladningsinfrastruktur for elektriske køretøjer, varmepumper og datacentre pålægger belastningsmønstre, som ikke var forudset, da de fleste eksisterende mellemspændingsanlæg blev specificeret. Hyppig belastningscyklus, højt harmonisk indhold og vedvarende næsten-klassificeret drift stressafbrydere på måder, som de oprindelige designmargener måske ikke kan rumme.

Vedligeholdelsesfælden: Når man holder gammelt udstyr kørende, koster det mere end at udskifte det

For kapitalforvaltere forekommer den økonomiske sag for at beholde aldrende koblingsudstyr ofte ligetil på papiret. Udstyret er allerede afskrevet. Kapitalbudgettet til udskiftning er svært at sikre. Vedligeholdelsesomkostninger er, mens de stiger, driftsudgifter, der kan absorberes år for år.

Denne regnskabslogik går i stykker, når der fuldt ud er taget højde for de sande omkostninger ved at vedligeholde forældet udstyr.

Tilgængeligheden af ​​reservedele er den mest umiddelbare udfordring. Vakuumafbryderflasker til ældre breaker-design er muligvis ikke længere i produktion. Bueslider til luftmagnetiske brydere kræver specialiseret støberiarbejde, som få leverandører stadig udfører. Beskyttelsesrelæmoduler til udgåede produktlinjer er kun tilgængelige på det sekundære marked, hvis overhovedet. Når en kritisk reservedel ikke kan købes, kan en enkelt afbryderfejl tage en hel transformerstationssektion offline i uger, mens en tilpasset udskiftning fremstilles - hvis fremstilling overhovedet er mulig.

SF₆-håndteringsomkostningerne er stigende. I henhold til den skærpede EU-forordning om F-gas kræver selv eksisterende SF₆-udstyr hyppigere lækagetjek og mere stringent dokumentation. Omkostningerne til selve SF₆-gas stiger i takt med, at produktionsmængderne falder, og de regulatoriske gebyrer stiger. Efter 2032, hvor servicering med virgin SF₆ er forbudt, vil operatørerne være afhængige af genvundet gas, hvis forsyning er usikker, og prisen på hvis pris er uforudsigelig.

Udfaldsvinduer bliver sværere at arrangere. I mange industrielle og kommercielle faciliteter tillader produktionsplaner ikke længere længere nedlukninger. Datacentre fungerer 24/7 med kontraktlige oppetidsgarantier. Vedvarende energiaktiver skal maksimere produktionstimerne for at nå de økonomiske mål. At tage en bussektion ud af drift til vedligeholdelse af afbrydere – hvilket kunne have været rutine, da udstyret var nyt og nedetid var mindre omkostningsfuldt – er nu en væsentlig operationel begivenhed, der kræver omfattende planlægning og begrundelse.

Resultatet er en vedligeholdelsesfælde. Jo ældre udstyret bliver, jo mere vedligeholdelse har det brug for. Jo mere vedligeholdelse den har brug for, jo mere udfaldstid kræves der. Jo mere afbrydelsestid der kræves, jo sværere er det at planlægge i et anlæg, der ikke har råd til at stoppe. Til sidst udskydes vedligeholdelsen, fordi driftsomkostningerne ved at gøre det overstiger den opfattede risiko ved ikke at gøre det - et spil, der kan ende i udstyrsfejl med konsekvenser langt dyrere, end vedligeholdelsen ville have været.

Sikkerhed og miljøansvar

Ældrende koblingsudstyr indebærer sikkerhedsrisici, som moderne udstyr er specielt designet til at eliminere. Den mest alvorlige af disse er indeslutning af intern lysbuefejl.

Når der opstår en intern lysbue inde i et koblingspanel - forårsaget af isolationsfejl, fugtindtrængning eller utilsigtet kontakt under vedligeholdelse - er energifrigivelsen eksplosiv. Lysbuen fordamper metal og udvider den omgivende luft eller gas med en sådan kraft, at den kan blæse paneler op, udstøde varme gasser og smeltet metal og alvorligt skade nogen i nærheden. Moderne mellemspændingskoblingsudstyr er designet med intern lysbueklassificering, hvilket betyder, at det er blevet testet til at indeholde et specificeret fejlniveau i en specificeret varighed uden at bringe personalet i fare. Ældre udstyr blev sjældent designet eller testet til denne standard.

Olieafbrydere medfører yderligere risiko for brand og eksplosion. En indre lysbue i olie genererer brændbare gasser. Hvis trykaflastningsanordningen ikke udlufter dem hurtigt nok, kan tanken briste. Oliebrande i transformerstationer er notorisk svære at slukke og kan sprede sig til tilstødende udstyr.

Miljøansvar er en anden dimension af problemet. En aldrende SF₆-fyldt RMU, der udvikler en langsom lækage, frigiver en gas med et globalt opvarmningspotentiale, der er 24.300 gange så stort som CO₂. I henhold til gældende EU-regler er operatøren ansvarlig for at opdage, rapportere og reparere denne lækage. Undladelse af at gøre det kan resultere i økonomiske sanktioner og skade på omdømmet. For operatører med store flåder af SF₆-udstyr fordelt på flere steder er den administrative byrde alene betydelig.

Moderniseringsvejen: Sådan ser erstatningsløsninger ud

Den gode nyhed for kapitalforvaltere og netplanlæggere er, at teknologien til at erstatte aldrende mellemspændingsanlæg er moden, gennemprøvet og tilgængelig. Overgangsvejen er ikke et forskningsprojekt – det er en indkøbs- og projektledelsesøvelse med velforståede muligheder.

Vakuumafbrydere er standarderstatningen for olie- og luftmagnetiske afbrydere i mellemspændingsapplikationer. En vakuumafbryder slukker lysbuen inde i en forseglet keramisk flaske. Der er ingen olie at teste, filtrere eller udskifte. Der er ingen gas at lække. Afbryderen er vedligeholdelsesfri i hele sin levetid, som kan overstige 30 år under normale driftsforhold. Moderne VCB'er med M2-klasse fjedermekanismer er klassificeret til 10.000 mekaniske operationer, hvilket gør dem velegnede til de hyppige skift, som vedvarende energiintegration og moderne industrielle processer kræver.

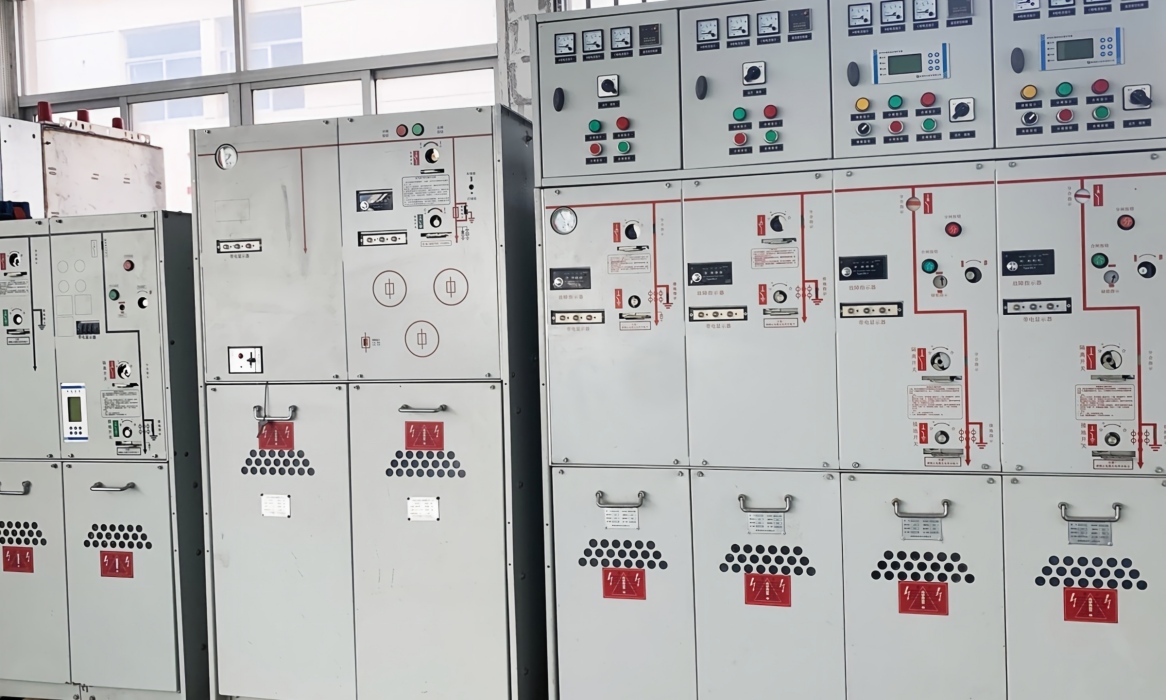

SF₆-fri gasisoleret koblingsudstyr erstatter SF₆ med tør luft eller nitrogen som isoleringsmedie. Den forseglede rustfri ståltank kræver ingen gasovervågning, ingen genopfyldning og ingen udtjent gasgenvinding. For forsyningsselskaber og industrielle operatører, der erstatter aldrende SF₆ RMU'er, tilbyder tørluftalternativet det samme kompakte fodaftryk og den samme elektriske ydeevne uden miljøansvar og de stigende overholdelsesomkostninger.

Digital integration er en evne, som legacy switchgear simpelthen ikke har. Moderne beskyttelsesrelæer kommunikerer via IEC 61850 og giver realtidsdata om kontaktposition, fejlregistreringer og udstyrstilstand. Delvis afladningssensorer kan detektere isolationsforringelse, før det fører til fejl. Temperaturovervågning ved kritiske tilslutningspunkter kan identificere løse boltesamlinger, før de overophedes. For en operatør, der administrerer flere understationer, muliggør disse data tilstandsbaseret vedligeholdelse – at reparere ting, når de skal repareres, ikke efter en kalenderplan, og ikke efter at de allerede har fejlet.

COTENELE leverer 12kV til 40,5kV vakuumafbrydere og SF₆-frie ringhovedenheder til forsyningsselskaber, industrianlæg og udviklere af vedvarende energi, der udfører infrastrukturmoderniseringsprojekter. Vores VCB'er bruger epoxyharpikspolerisolering og vedligeholdelsesfrie vakuumafbrydere. Vores RMU'er bruger tør luft som det isolerende medium i forseglede rustfri ståltanke. Begge produktlinjer er typetestet i henhold til gældende IEC-standarder, med komplet dokumentation leveret i udbudsfasen.

Den økonomiske sag for udskiftning

Beslutningen om at udskifte aldrende koblingsudstyr er i sidste ende en økonomisk beslutning, og den økonomiske sag er styrket betydeligt de seneste år.

Den mest ligetil sammenligning er mellem de stigende omkostninger ved at vedligeholde gammelt udstyr og kapitalomkostningerne ved at installere nyt udstyr. Vedligeholdelsesomkostninger for aldrende koblingsanlæg er ikke lineære. Efterhånden som udstyret har passeret 30, 35 og 40 års service, bliver vedligeholdelsesindgreb hyppigere, mere komplekse og dyrere. Udgifterne til reservedele eskalerer, efterhånden som forsyningerne svinder ind. Specialiserede tjenesteudbydere opkræver præmier for ekspertise i forældet udstyr.

En 2024-livscyklusomkostningsanalyse foretaget af et uafhængigt konsulentfirma sammenlignede fastholdelse af en population af aldrende SF₆ RMU'er i forhold til at erstatte dem med tørluftækvivalenter over en 20-årig periode. Når SF₆-lækagedetektion, gaspåfyldning, obligatorisk rapportering og forventede kulstofpriser blev inkluderet, opnåede udskiftningen af ​​tør luft total omkostningsparitet inden for 12 år, med besparelser, der akkumuleredes derefter. For operatører med store udstyrsflåder var de kumulative besparelser betydelige.

Ud over direkte vedligeholdelsesomkostninger er de undgåede omkostninger ved fejl en kritisk faktor, som traditionelle ROI-beregninger ofte overser. En enkelt intern lysbuehændelse i et ubeskyttet koblingspanel kan ødelægge panelet, beskadige tilstødende udstyr og forårsage udfald, der varer dage eller uger. For et datacenter kan prisen på en dag med nedetid overstige syv cifre. For et industrianlæg kan omkostningerne ved tabt produktion dværge prisen på selve koblingsanlægget. Moderne koblingsudstyr med intern lysbueklassificering og omfattende tilstandsovervågning reducerer sandsynligheden for sådanne hændelser.

Der er også omkostningerne ved manglende overholdelse. Operatører, der ikke overholder skærpede SF₆-lækagetjek og rapporteringskrav, står over for regulatoriske sanktioner, der varierer efter jurisdiktion, men som er universelt stigende. EU's F-gasforordning indeholder bestemmelser om, at medlemslande kan pålægge bøder, der er "effektive, forholdsmæssige og afskrækkende".

Praktiske trin til infrastrukturvurdering

For kapitalforvaltere, der overvejer et program til modernisering af koblingsudstyr, kan flere praktiske trin afklare omfanget, uopsætteligheden og business casen.

Udfør en tilstandsvurdering. Inventar alt mellemspændingsafbryderudstyr efter alder, teknologitype og driftshistorik. Dokumenter kendte problemer, seneste fejl og vedligeholdelsesfrekvens. Udstyr over 30 år gammelt, udstyr med forældede beskyttelsesrelæer og SF₆-udstyr med en historie med lækager bør prioriteres.

Udfør en fejlniveauundersøgelse. Den tilgængelige kortslutningsstrøm ved hvert koblingsanlæg bør genberegnes baseret på den nuværende netkonfiguration og den forventede fremtidige generation. Enhver afbryder med en afbrydelsesværdi under det beregnede fejlniveau er en prioriteret udskiftning.

Revision af SF₆-beholdning og lækage. For operatører, der er underlagt F-gas-regler, er nøjagtige registreringer af SF₆-beholdning, lækagerater og vedligeholdelsesindgreb nu et overholdelseskrav. Selve revisionen kan afsløre datahuller, der skal afhjælpes.

Evaluer vedligeholdelsesomkostningstendensen. Hvis vedligeholdelsesudgifterne til aldrende udstyr stiger år for år, skal du projektere denne tendens fremad og sammenligne den med de amortiserede udskiftningsomkostninger. Medtag omkostningerne til udfaldsvinduer i beregningen.

Engager leverandører tidligt. For store moderniseringsprogrammer kan leveringstiden for koblingsudstyr være betydelig - især for SF₆-frit udstyr, hvor produktionskapaciteten er ved at øges for at imødekomme den voksende efterspørgsel. Tidlig kontakt med kvalificerede producenter sikrer produktionspladser og undgår projektforsinkelser.

Konklusion

Aldrende strøminfrastruktur er ikke et problem, der løser sig selv gennem trinvis vedligeholdelse. Udstyret i hjertet af mellemspændingsfordelingssystemet - afbryderne, ringhovedenhederne, samleskinneforbindelserne - har en begrænset levetid. Når denne levetid overskrides, overstiger omkostningerne ved at holde gammelt udstyr kørende til sidst omkostningerne ved at erstatte det med moderne teknologi.

Overgangen til moderne mellemspændingsanlæg er en mulighed for at løse flere udfordringer samtidigt. Udskiftning af en olieafbryder med en vakuumafbryder eliminerer brandrisikoen, reducerer vedligeholdelsen til næsten nul og giver 30 års pålidelig service. Udskiftning af en SF₆ RMU med en tør luft-RMU eliminerer miljøansvaret, fjerner overholdelsesbyrden og fremtidssikrer installationen mod stramningsregler. Tilføjelse af digital overvågning og IEC 61850-kommunikation gør koblingsudstyret fra en passiv komponent til en aktiv deltager i netstyringen.

For COTENELE betyder understøttende modernisering af infrastrukturen at levere vakuumafbrydere og SF₆-fri RMU'er, der er typetestede, dokumentationsklare og i serieproduktion. Det betyder at arbejde med forsyningsselskaber, industrielle operatører og EPC-entreprenører for at specificere det rigtige udstyr til hver applikation og levere det med den dokumentationspakke, som konsulenter og regulatorer kræver.

Gitteret ændrer sig. Udstyret, der styrer det, skal også ændres. Teknologien findes. Den økonomiske sag er klar. Den eneste variabel, der er tilbage, er den hastighed, hvormed moderniseringsprogrammer implementeres - og ventetiden stiger hvert år.

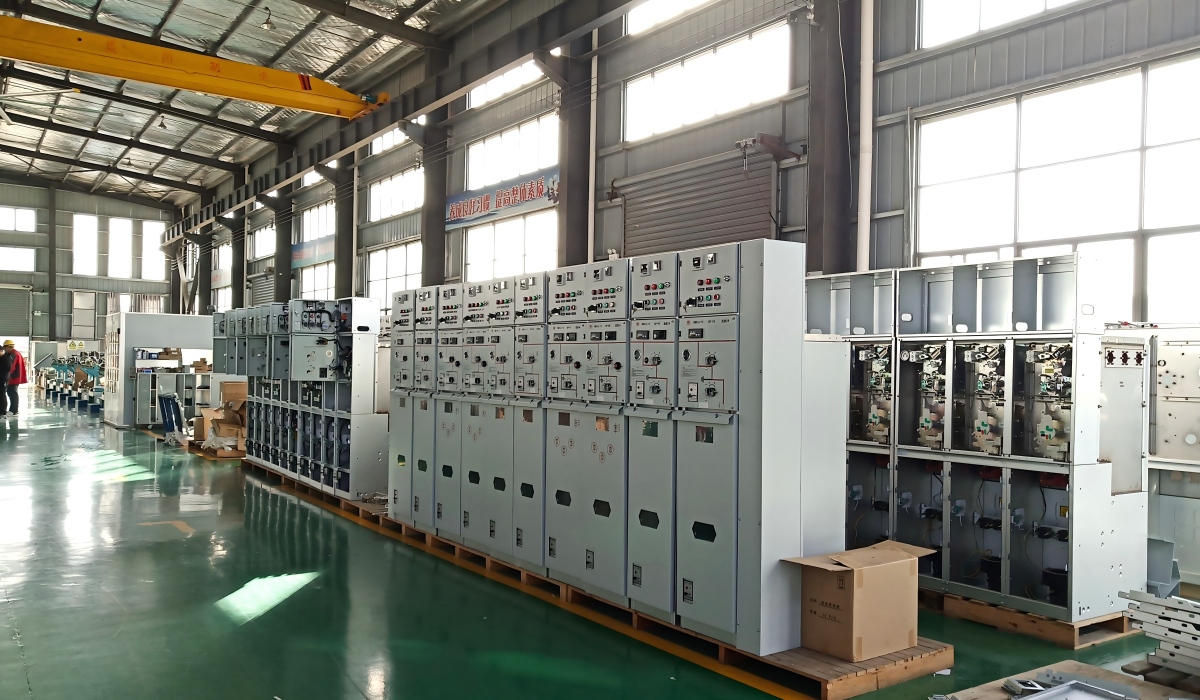

Leder du efter moderne mellemspændingsløsninger?COTENELE leverer 12kV til 40,5kV vakuumafbrydere, SF₆-frie ringhovedenheder og komplet metalbeklædt koblingsudstyr til modernisering af infrastruktur, forsyningsdistribution, industrianlæg og vedvarende energiapplikationer. Alle produkter er typetestet i henhold til gældende IEC-standarder med fuld dokumentation leveret på udbudsstadiet.
