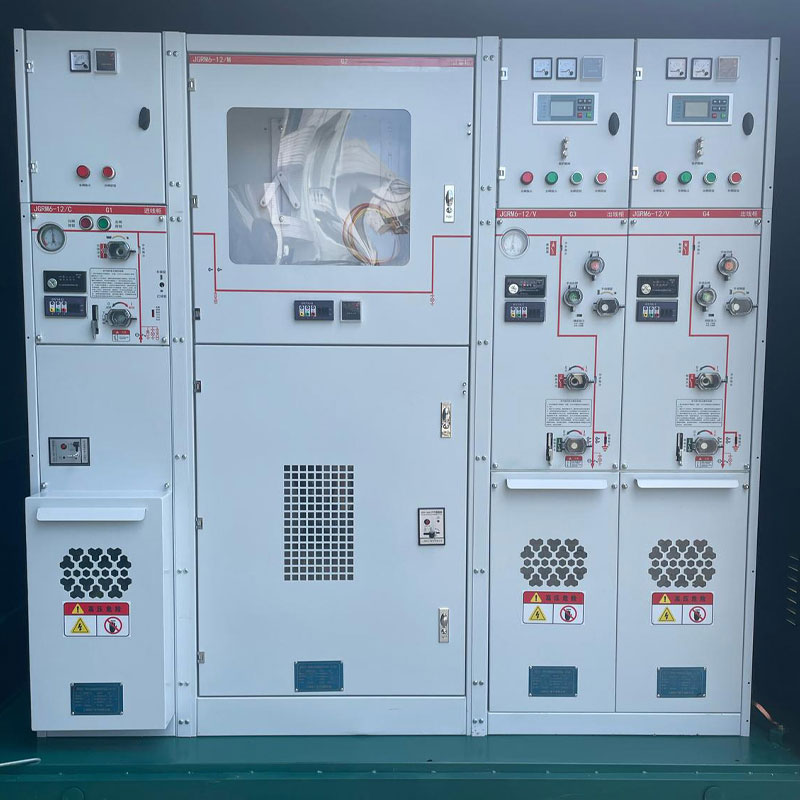

24KV SF6 Gratis miljøvenligt koblingsudstyr

For at holde trit med udviklingstendensen i elindustrien har Cotenele været engageret i forskning og udvikling af 24KV SF6 Free Environmentally Friendly Switchgear  i mange år, dens kernemål er at reducere eller fuldstændig erstatte svovlhexafluorid (SF₆) gas, som er meget udbredt i traditionelt koblingsudstyr. Konventionelle mellemspændingsdistributionssystemer anvender i vid udstrækning SF₆ gasisolerede ringhovedenheder.

Men med stadig strengere globale kontroller af drivhusgasemissioner og indførelsen af ​​Kinas "kulstofspids- og kulstofneutralitet"-mål er fremme af udviklingen og indførelse af miljøvenligt koblingsudstyr blevet et uundgåeligt valg for elindustrien. Miljøvenligt koblingsudstyr, som udstyr, der "bruger få eller ingen miljøskadelige medier, har en lav miljøpåvirkning gennem hele dets livscyklus og besidder miljøtilpasningsevne", er efterhånden ved at blive mainstream-produktet i distributionsområdet. På nuværende tidspunkt fortsætter markedets efterspørgsel efter miljøvenlige koblingsudstyr med at vokse, og teknologiske innovationer dukker konstant op.

Hvad er miljøvenligt gasisoleret koblingsudstyr:

Et miljøvenligt gasisoleret metalindkapslet koblingsudstyr refererer til "metallukket koblingsudstyr, der bruger miljøvenlig gas som hovedisolering, vakuumafbrydelse, omslutter alle højspændingsspændingsførende dele (undtagen indgående/udgående enheder) i en metaltank med et let positivt tryk (≤0.04), har en solid mængde af 0,04-materialer, der understøtter en mindre mængde. servicekontinuitet ikke lavere end LCS2A og er i stand til normalt at afbryde den nominelle kortslutningsfejlstrøm under nul manometertrykforhold."Miljøvenligt gasisoleret koblingsudstyr bruger ikke-SF₆-gasser (herunder tør luft, nitrogen og SF₆-blandinger) som det isolerende medium, kombineret med vakuumafbrydelsesteknologi. Det er i øjeblikket den mest udbredte type miljøvenlige koblingsudstyr.

Ud fra applikationsfunktioner kan miljøvenlige gasisolerede metalindkapslede koblingsanlæg opdeles i ringhovedenheder (RMU) og koblingsanlæg (gasisoleret koblingsanlæg, C-GIS).

Vigtigste isoleringsmedier:

1. Tør luft: N₂ og tør luft kan bruges som isoleringsmedie i mellemspændingsanlæg op til 12 kV til 40,5 kV. Når trykket af tør luft øges til omkring tre gange trykket af SF6-isolering, kan isoleringskravene opfyldes.

2. Nitrogen (N₂): Ren N₂ er et af de mest miljøvenlige isoleringsmedier og har været meget brugt i 12 kV miljøvenlige gasisolerede koblingsanlæg.

3. Andre miljøvenlige gasser: Disse omfatter 80 % N₂/20 % O₂-blandinger, CO₂, C₃, C₅ osv., hvoraf nogle allerede har været kommercielle anvendelser.

4. Med hensyn til konstruktion er den miljøvenlige gasisolerede koblingsgastank svejset af tynde metalplader, hvilket tilbyder en enkel fremstillingsproces, der sikrer ensartet produktkvalitet, stabilitet og driftssikkerhed under masseproduktion, hvilket er den almindelige tilgang i Kina.

Konstruktion af miljøvenligt gasisoleret koblingsanlæg

Miljøvenligt gasisoleret koblingsudstyr vedtager et modulært design.

De indvendige rum i det miljøvenlige gasisolerede koblingsudstyr omfatter hovedsageligt følgende dele:

1. Gasfyldt rum (gastank)

Det gasfyldte rum er kernedelen af ​​miljøvenlige gasisolerede koblingsanlæg. Den er lavet af præcisionssvejsede rustfri stålplader og fyldt indvendigt med miljøvenlige gasser som tør luft eller nitrogen. De primære strømførende dele (hovedskinne) og kontaktlegemet er forseglet inde i gastanken. Beskyttelsesniveauet for denne gastank kan nå IP67, og dens indre påvirkes ikke af eksterne miljøforhold, med kortsigtede vandtætte og anti-kondenseringsevner. Gastanken bruger en let positivt tryk (≤0,04 MPa) gasisolering, hvilket reducerer sandsynligheden for gaslækage. Selvom der opstår en lækagefejl i gastanken, kan tilstrækkelig isoleringsstyrke opretholdes ved nul manometertryk uden at påvirke normal drift.

2. Lavspændingsrum (instrumentrum)

Lavspændingsrummet er placeret i toppen eller forsiden af ​​kabinettet og bruges til at installere sekundært udstyr såsom mikrocomputerbeskyttelsesanordninger, intelligente controllere og måleinstrumenter. Instrumentrummet kan udstyres med mikrocomputerbeskyttelse og andre instrumenter og kan realisere "fire-fjern"-funktioner (fjernmåling, fjernsignalering, fjernbetjening, fjernjustering), hvilket giver automatiserings- og intelligensmuligheder.

3. Kabelrum

Kabelrummet er placeret i bunden af ​​skabet og bruges til tilslutning af indgående og udgående kabler. Den kan også rumme udstyr såsom overspændingsafledere og spændingstransformatorer. De indgående og udgående forbindelser bruger stikkabelforbindelser, der er fuldt isolerede og skærmede, hvilket sikrer driftssikkerhed.

Betjeningsmekanisme rum

Betjeningsmekanismerummet bruges til at installere fjederbetjeningsmekanismerne til afbryderen og hovedafbryderen, hvilket muliggør både manuel og elektrisk betjening. Mekanismen er integreret med kontakten for at opnå sammenlåsning. Betjeningsmekanismen har færre dele, hvilket reducerer transmissionsforbindelser og forbedrer pålideligheden.

4. Hovedkomponenter

De vigtigste interne komponenter omfatter vakuumafbryderen, afbryderen, jordingskontakten, hovedskinne, overspændingsafleder osv. Disse er placeret inde i den forseglede gastank som funktionelle enheder til at danne hvert gasfyldt rum.

Applikationsscenarier

1. Byfordelingsnet

Miljøvenligt koblingsudstyr er mest udbredt i bydistributionsnet. Sammenlignet med traditionelle mellemspændingsanlæg har miljøvenlige gasisolerede koblingsanlæg et lille fodaftryk, høj sikkerhedsydelse og stærk modstandsdygtighed over for barske miljøer, hvilket giver det store fordele i byområder med knappe jordressourcer. Miljøvenligt gasisoleret koblingsudstyr bruges i vid udstrækning i byområder, kommercielle områder og transformerstationer.

2. Vedvarende energisektoren

Miljøvenligt koblingsudstyr oplever den hurtigst voksende efterspørgsel i sektoren for vedvarende energi. Nettilslutning af vind- og fotovoltaiske kraftværker står ofte over for spændingsudsving. Miljøvenlige gasisolerede ringhovedenheder og C-GIS kan præcist imødekomme de pålidelige distributionsbehov for storstilet vedvarende energibasetilslutning. Hovedapplikationer inkluderer:

Offshore vindkraft, onshore vind/PV og energilagringssystemer.

3. Datacentre

Datacentre har ekstremt høje krav til strømforsyningssikkerhed og grøn miljøbeskyttelse. Miljøvenligt koblingsudstyr kan opfylde de dobbelte krav til yderst pålidelig strømfordeling og lav-carbon drift.

4. Transportinfrastruktur

Miljøvenligt koblingsudstyr er meget udbredt i transportinfrastruktur såsom undergrundsbaner, højhastighedsjernbaner, lufthavne, motorveje osv.

5. Ekstreme miljøapplikationer

Miljøvenligt gasisoleret koblingsudstyr er særligt velegnet til områder med barske driftsmiljøer, såsom kystnære, fugtige, høje temperaturer, streng kulde, stor højde, kemisk ætsende gas eller stærkt forurenede områder.

Miljøvenligt gasisoleret koblingsudstyr VS  SF₆Gasisoleret  Switch

Nedenfor er en omfattende sammenligning af SF₆ gasisoleret koblingsudstyr (SF₆ GIS), miljøvenligt gasisoleret koblingsudstyr (miljøvenligt GIS),  Disse to tekniske ruter er de vigtigste muligheder i mellemspændingsdistribution, hver med betydelige forskelle i isoleringsmedium, konstruktion, fordele og begrænsninger.

Hvorfor vælge Contenele 24KV miljøvenlige koblingsudstyr?

Conteneles miljøvenlige koblingsudstyr er det ideelle distributionsvalg til at nå målene for CO2-neutralitet:

• Miljøvenlig ledelse: Bruger nitrogen (N₂) eller tør luft i stedet for SF₆, ingen drivhusgasemissioner. Anerkendt som en "2024 Green Technology Innovation Typical Case".
• Sikker og pålidelig: IP67-beskyttelsesklassificering, normal drift ved nul manometertryk, mekanisk levetid op til 11.000 operationer og modstå spændinger på 42 kV ved nul manometertryk.
• Høj kapacitet og kompakt: Kun 600 mm bred, med maksimal feederstrøm op til 3.150 A, der nemt opfylder behov for højstrømsfordeling
• Intelligent og vedligeholdelsesfri: Betjeningen er baseret på en intelligent platform og har pålidelig kvalitet, sikkerhed,  pålidelighed og vedligeholdelsesfri levetid.
• Bred anvendelse: Rangeret i det øverste niveau for 35 kV miljøvenligt højtryks gasisoleret koblingsudstyr, med en vinderrate på 18 % i projekter fra SPIC og Huaneng og en årlig produktionskapacitet på 10.000 enheder for fuldt ud at sikre levering.

Produktionsværksted

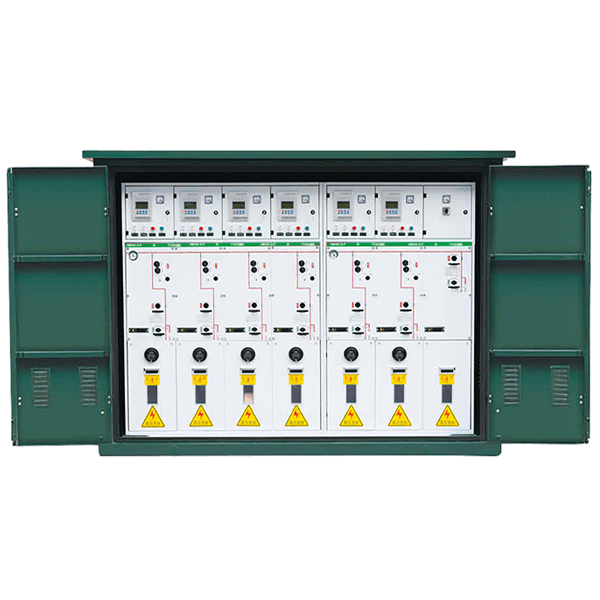

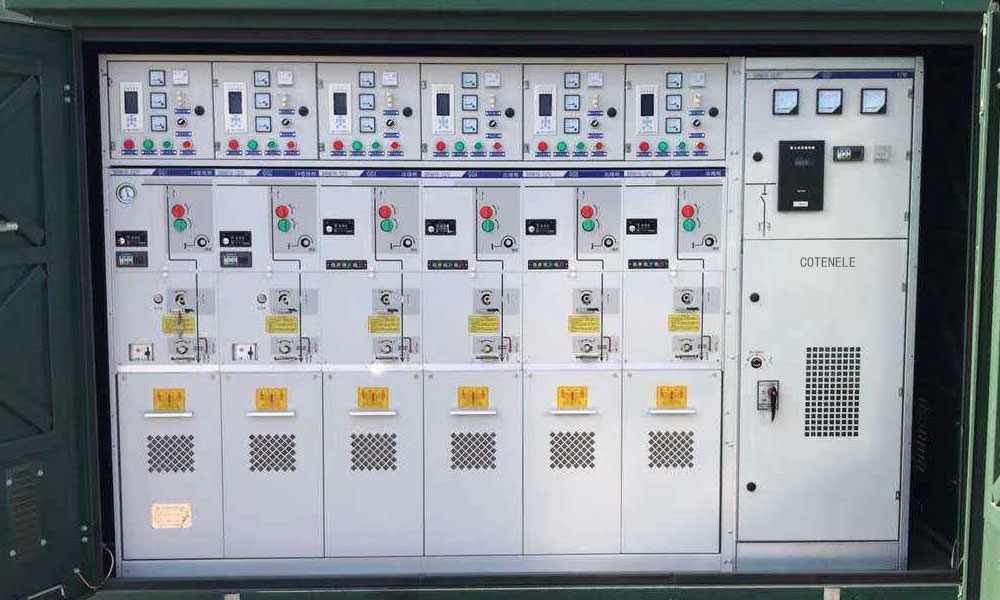

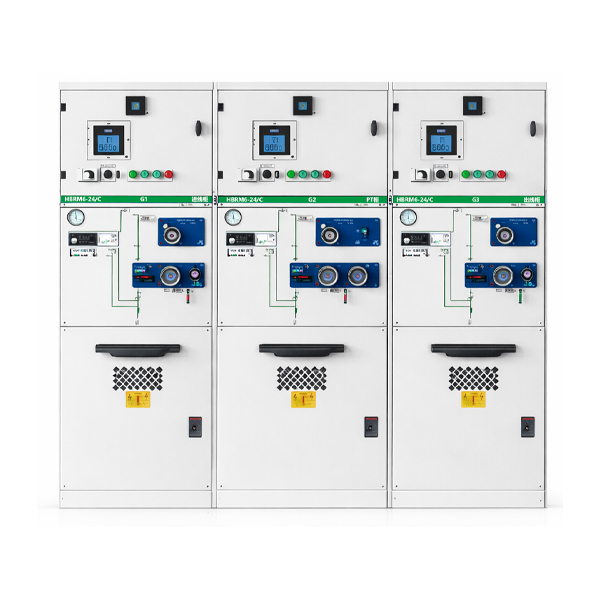

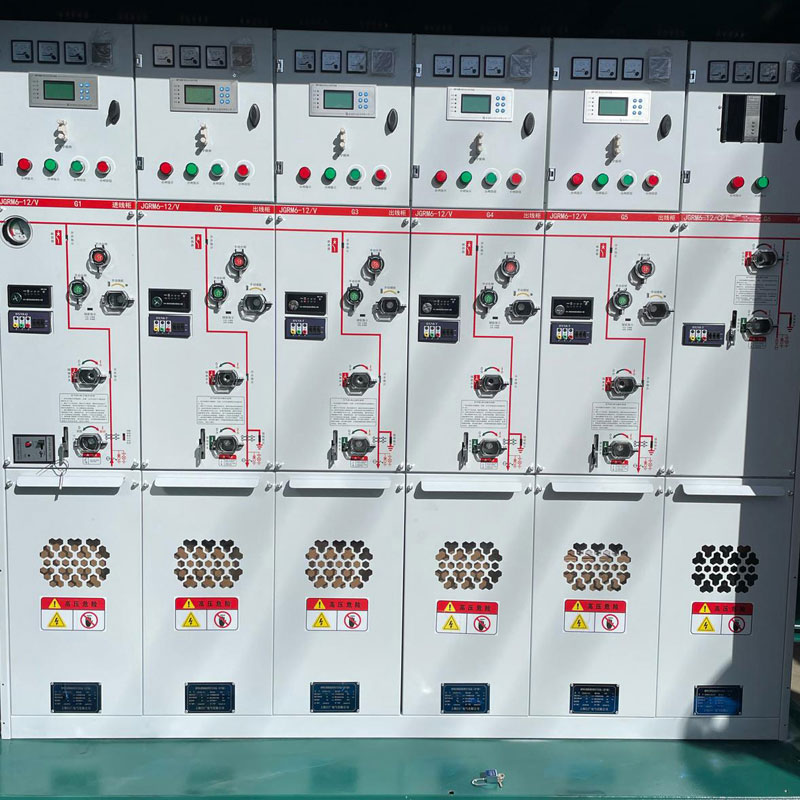

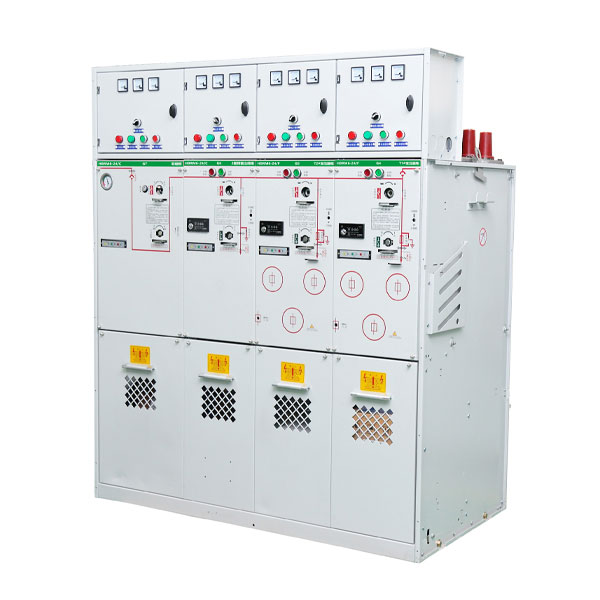

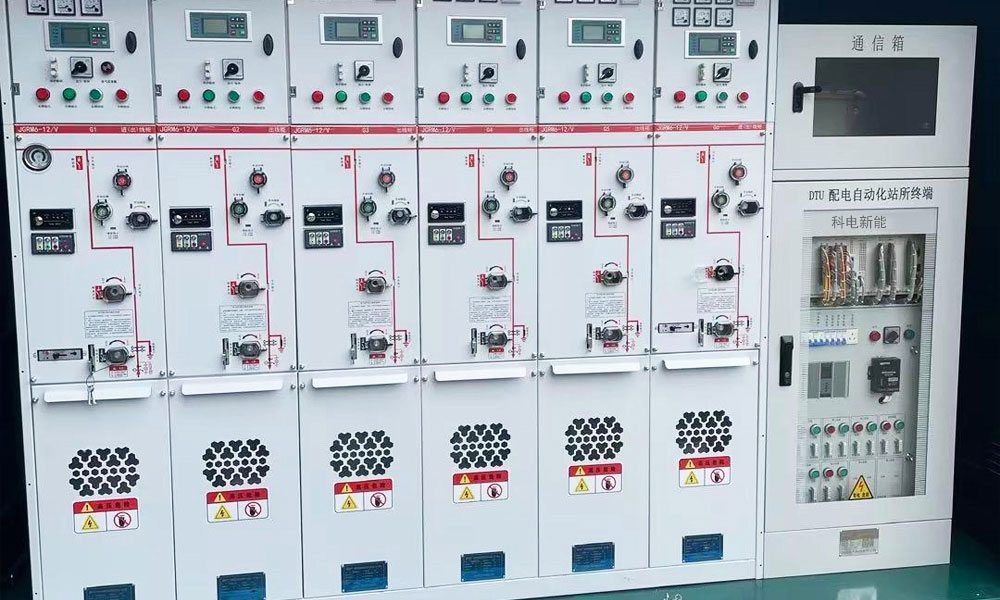

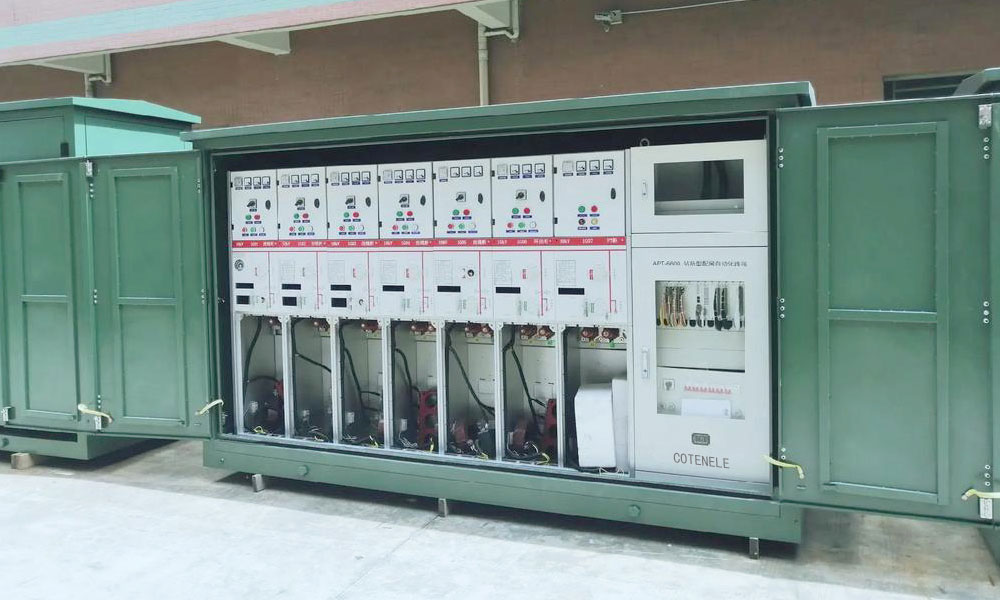

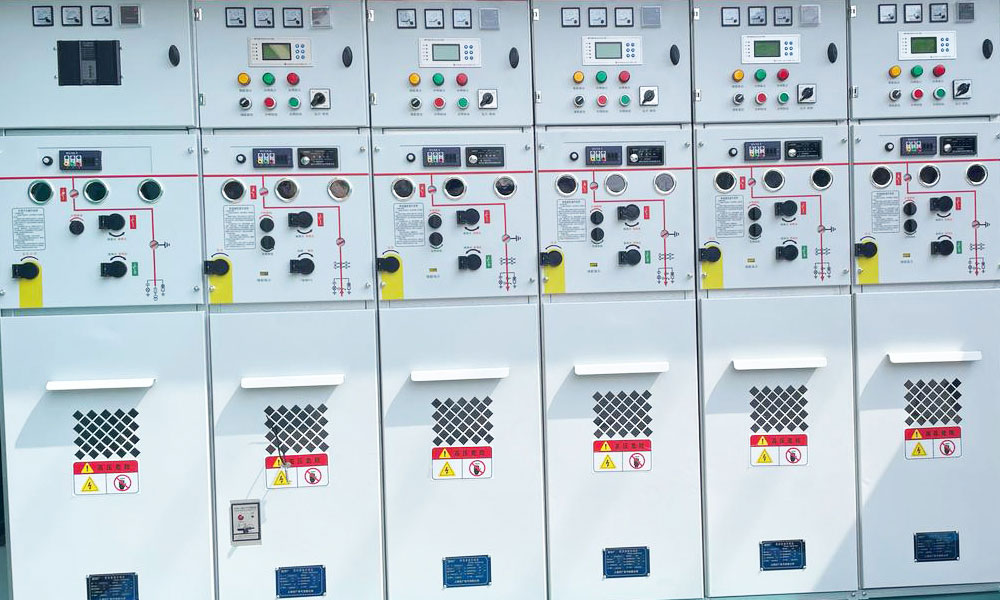

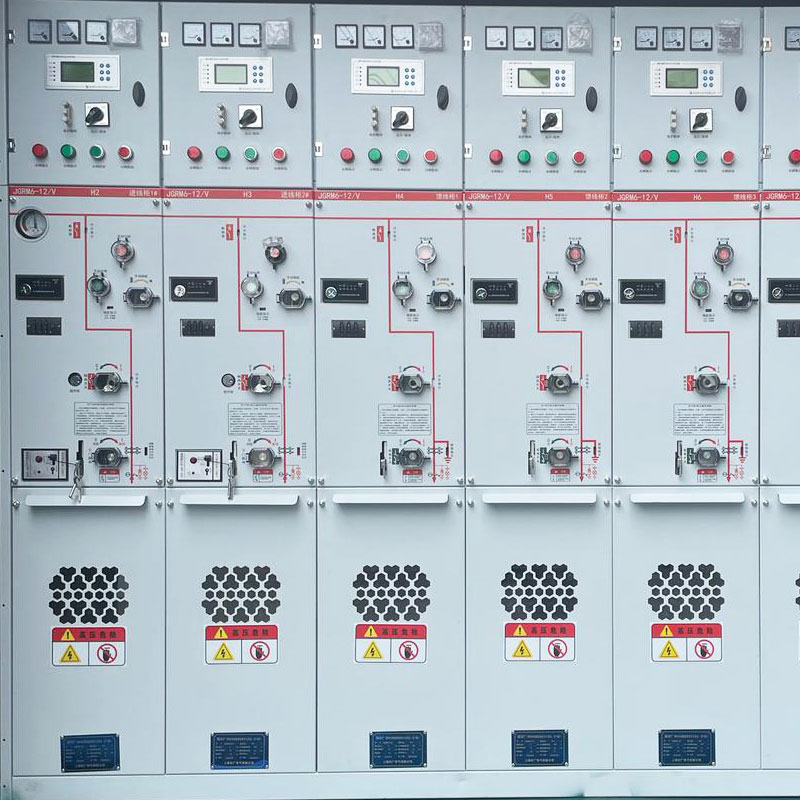

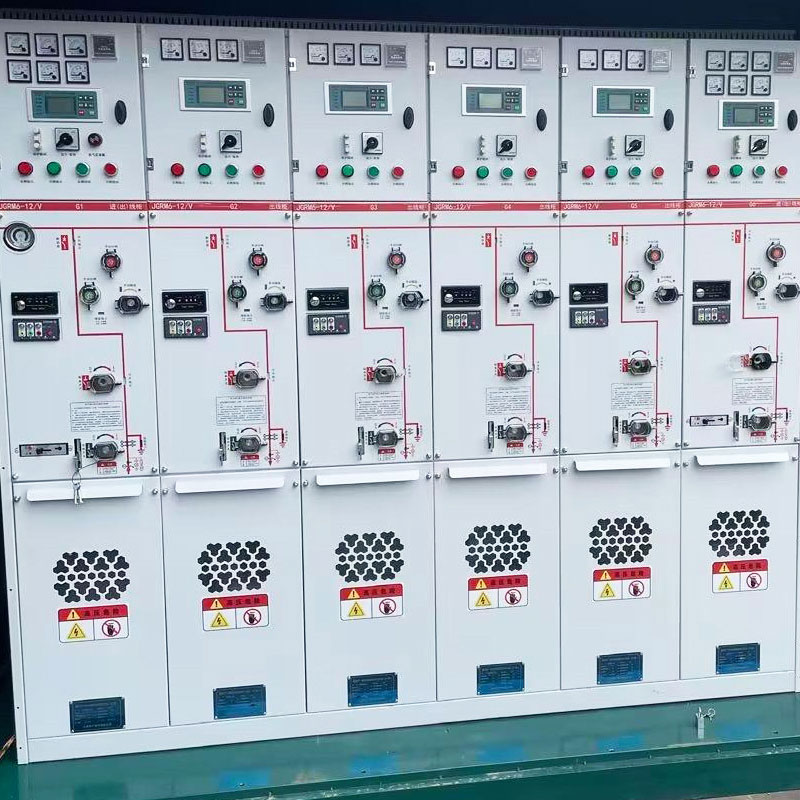

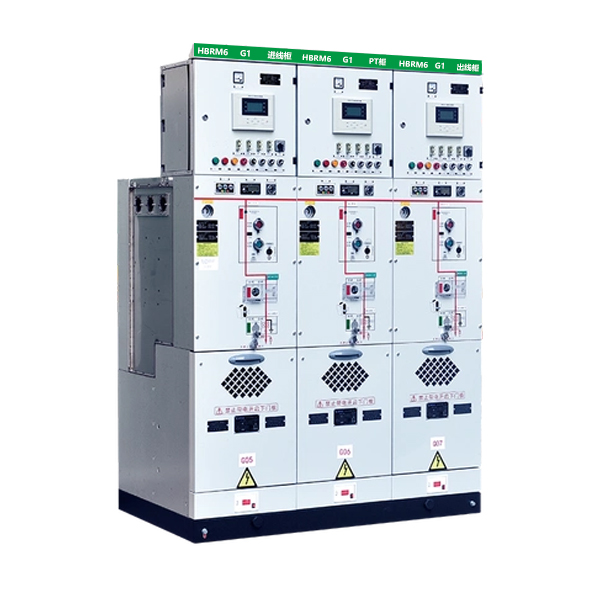

Produktet viser:
