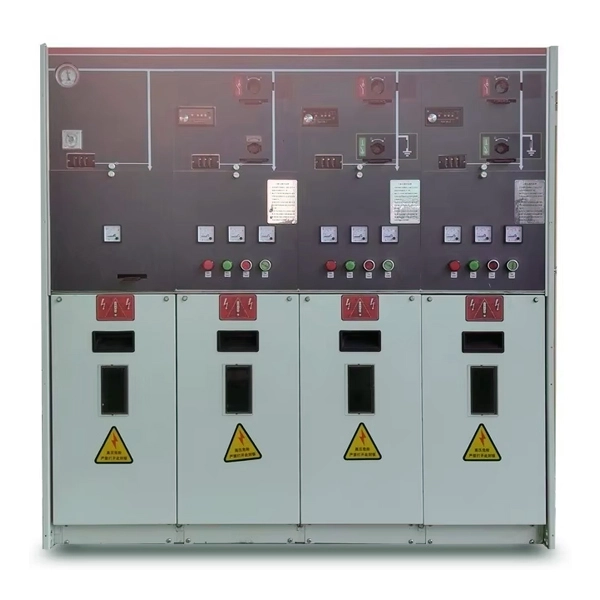

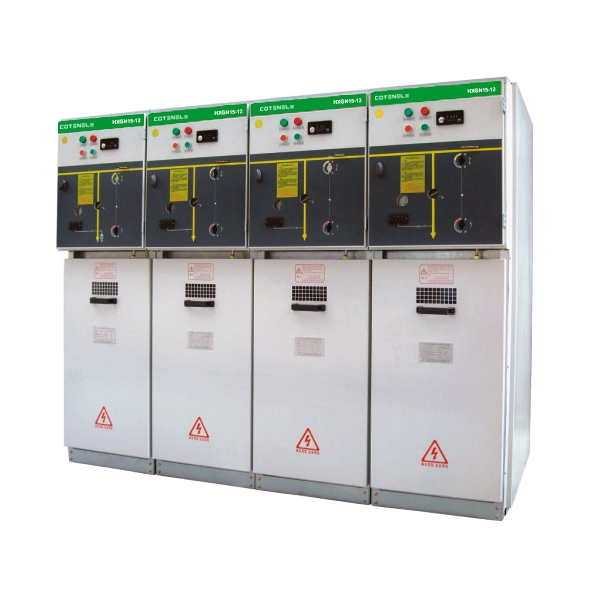

11KV mellemspændingsring Hovedenhed MV-paneler

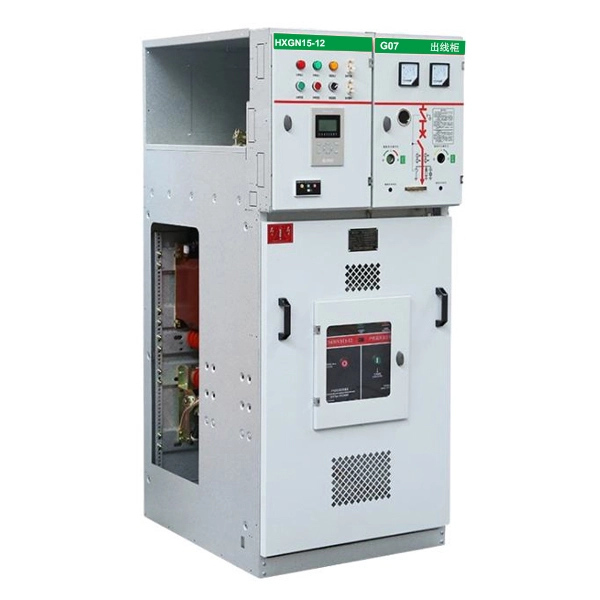

Cotenele er en af de vigtigste producenter for RMU'er i Kina, HXGN15-12 kompakte ringhovedenheder fremstillet af os er meget populære på markedet. HXGN15-12 11KV Medium Voltage Ring Main Unit MV paneler er en fast type, metallukket ringhovedenhed, som normalt bruges til 1 kVz, som normalt bruges til 1 kVz, som normalt bruges til 1 kVz0. systemer. Denne HXGN15-12 RMU har funktionerne i en modulær konstruktion med separate samleskinne og koblingsrum og en lukkemekanisme, der isolerer koblingsudstyret, når belastningsafbryderen åbner, dette vil sikre sikker vedligeholdelse. Belastningskontakten af ​​puffertypen tilbyder pålidelig afbrydelse, mens betjeningsmekanismen (manuel eller motordrevet) inkluderer en omfattende "fem-forebyggende" spærring. Dens trefasede front-til-bagside-arrangement minimerer fodaftrykket. Komponenter er nemme at udskifte, og enheden udgør ingen brand- eller eksplosionsrisiko. Den er velegnet til ringnetværk og terminalapplikationer, herunder kompakte understationer.

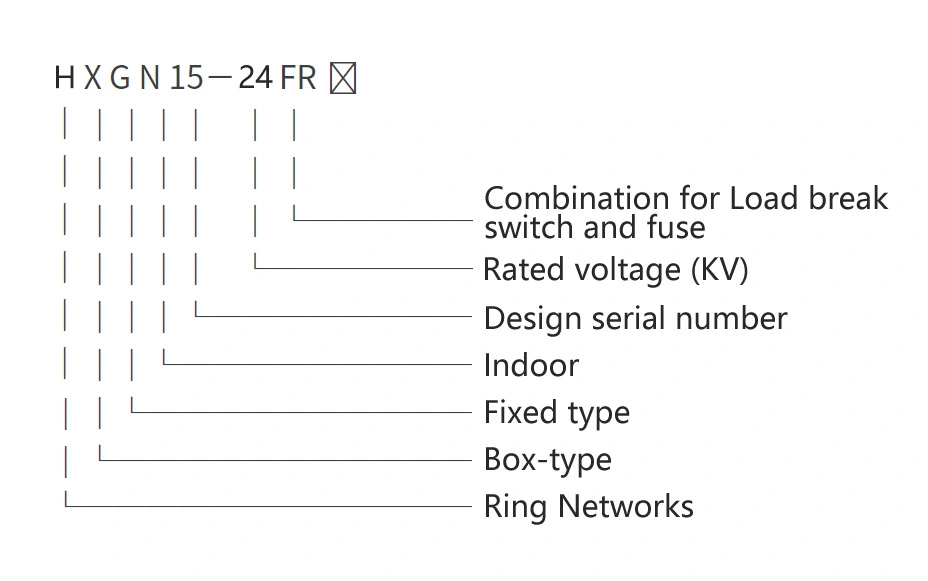

Model og betydninger

Vigtigste tekniske parametre

Vigtigste tekniske parametre for RMU

Sikringsbeskyttelsestransformatorparametre

Arbejdsforhold

1.Omgivelsestemperatur:-25℃~ +40℃;

2. Højde:Ikke overstige 1000 m over havets overflade:

3. Omgivende luftfugtighed:Daglig gennemsnitlig RF ≤ 95 %: Månedlig gennemsnitlig RF ≤ 90 %

4. Vanddamptryk:Daglig gennemsnitlig RH≤ 2,2kPa; Månedlig gennemsnitlig RH≤ 1,8kPa;

5. Omgivende miljø:ingen brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og kraftige vibrationer

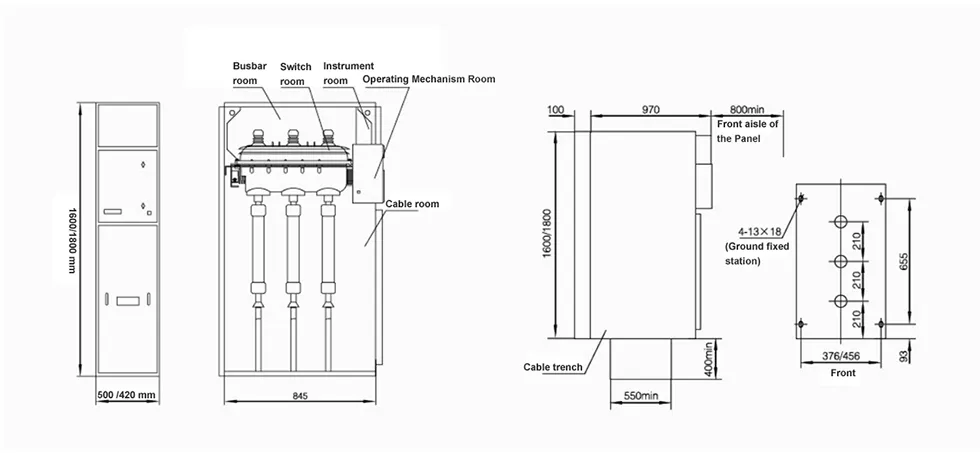

Produktstruktur

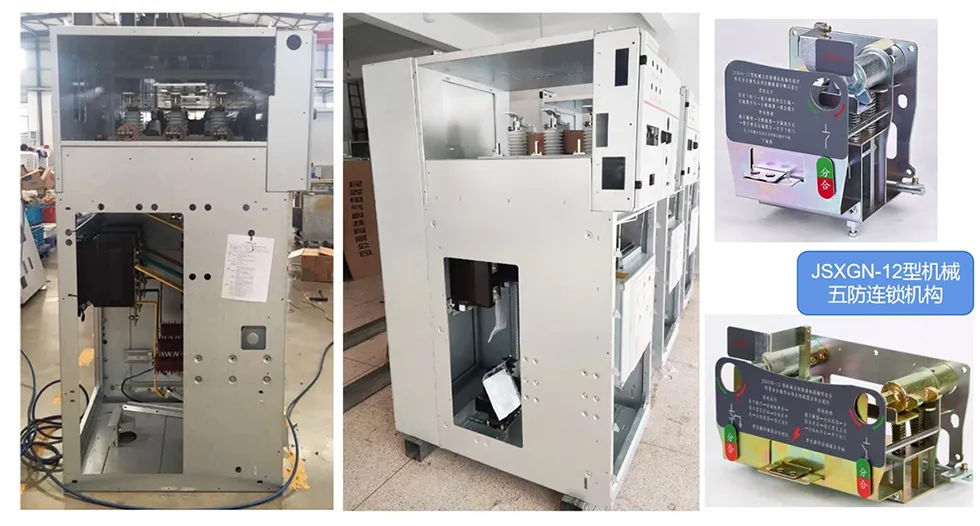

HXGN15-12 11KV Medium Voltage Ring Main Unit MV-paneler vedtager en metalindkapslet fast kabinetstruktur. Indkapslingen er typisk konstrueret af nittede galvaniserede aluminiumsstålplader og består generelt af en øvre enhed og et nedre kabelrum.

Enheden består af følgende fire funktionelle rum:

Arbejdsprincip

1. Lysbueslukningsprincip for hovedafbryderen

SF6 Load Break Switch RMU:Kontaktskallen er lavet af epoxyharpiks og fyldt med SF6-gas, der både fungerer som isolerende og lysbuedæmpende medium. Under åbningsprocessen genererer en puffer-type mekanisme en gasstrøm, der slukker lysbuen, dette kan sikre stabil og pålidelig afbrydelsesydelse.

Vakuum Load Break Switch RMU:Bruger en vakuumafbryder, hvor den høje dielektriske styrke af vakuumet slukker lysbuen. Denne version byder på fordelene med ingen risiko for brand eller eksplosion og en lang elektrisk levetid.

2. Beskyttelsesprincippet for afbryder-sikringskombinationen

Belastningsafbryderen kan kombineres med sikringer. Når en fasesikring springer, udløser dens anslag en forbindelsesmekanisme, der åbner belastningsafbryderen, hvilket giver en enkeltoperationsafbrydelse af kortslutningsstrømmen for at beskytte transformeren.

3. Ringnetværks strømforsyningsprincip

Ringhovedenheder kan kombineres fleksibelt og udvides til at danne ringnetværksstrømforsyningsenheder. Hvis en indgående linje svigter, kan den anden indgående linje opretholde strømforsyningen, hvilket sikrer kontinuerlig drift af brugergrene.

4. Sikkerhedslåsemekanisme

11kV Medium Voltage Ring Main Unit MV paneler er udstyret med en omfattende "fem-sikker" mekanisk sammenlåsningsenhed. For eksempel kan lugen kun åbnes, efter at belastningsafbryderen er åben, og jordingskontakten er lukket; lastkontakten kan ikke lukkes, når lugen er åben.

Hvorfor vælge Cotenele?

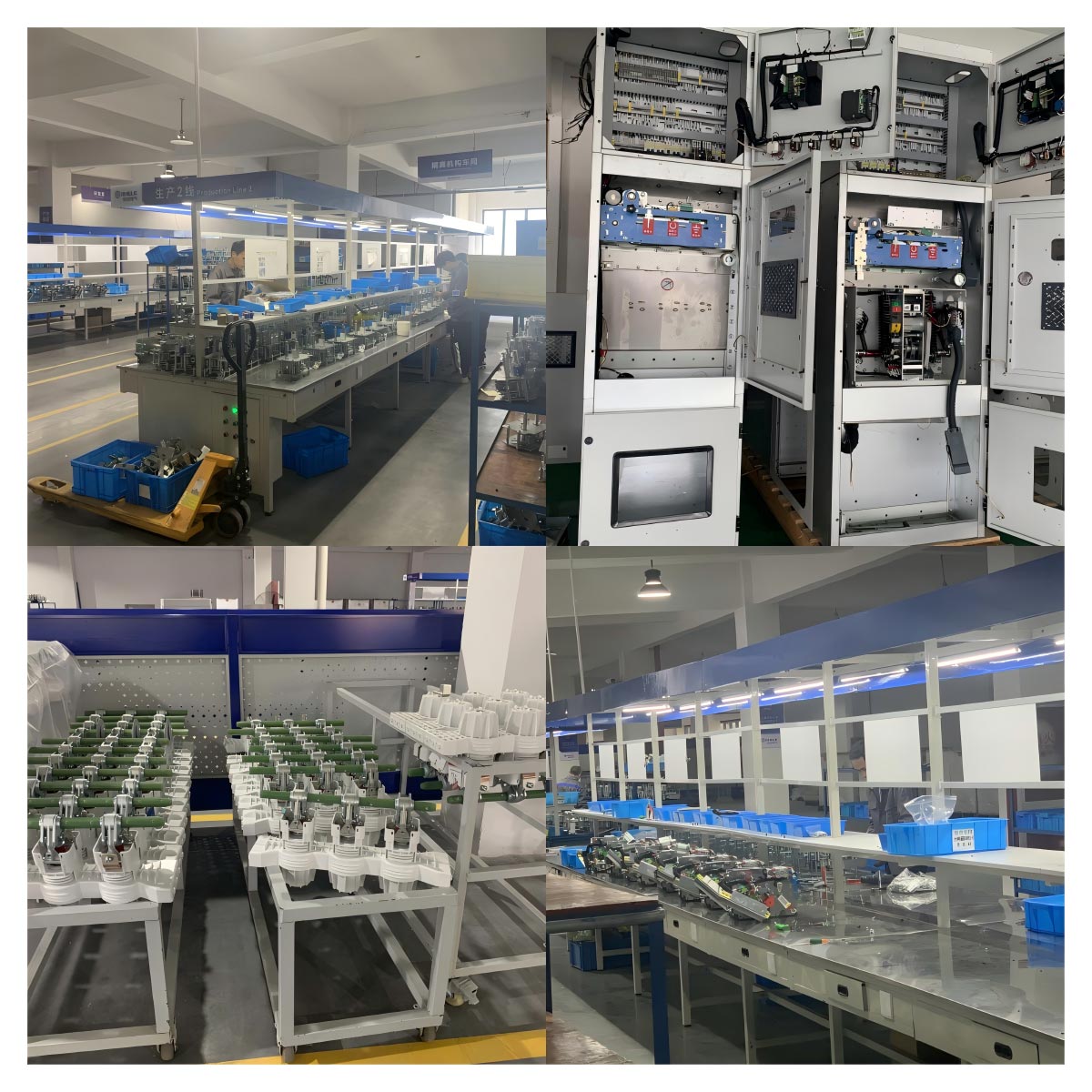

Cotenele International Trade (Wenzhou) Co., Ltd. er en teknologidrevet producent og eksportør, der kombinerer en selvstændig 30.000 m² stor fabrik med mange års teknologisk ophobning i 12kV-40,5kV koblingsudstyrs kernekomponenter.

Vi har investeret mange kræfter i forskning og udvikling af gasisolerede koblingsanlæg, miljøvenlige koblingsanlæg og luftisolerede koblingsanlæg, og vi har også en komplet produktlinje, der dækker ringhovedenheder, præfabrikerede transformerstationer, transformere, afbrydere, isoleringsafbrydere og andre produkter.Vores produkter betjener krævende sektorer, såsom undergrundsbaner, elektricitet, petro-, elektricitets- og stålanlæg.

Bakket op af ISO9001-, ISO14001- og ISO18001-certificeringer implementerer vi fuldt ud ERP-styring og har opnået vigtige gennembrud inden for miljøbeskyttelse, kompakt design, intelligens og vedligeholdelsesfri drift.

Beliggende i Kinas "elektriske hovedstad" (Liushi, Yueqing), er vi ikke kun en producent, men en højkvalitets integreret leverandør af mellemspændingskomponenter. Vores team følger med tiden, forpligtet til at levere de bedste produkter og den bedste service. Kontakt os for at opleve pålidelighed, innovation og helhjertet support.

Produkter viser
