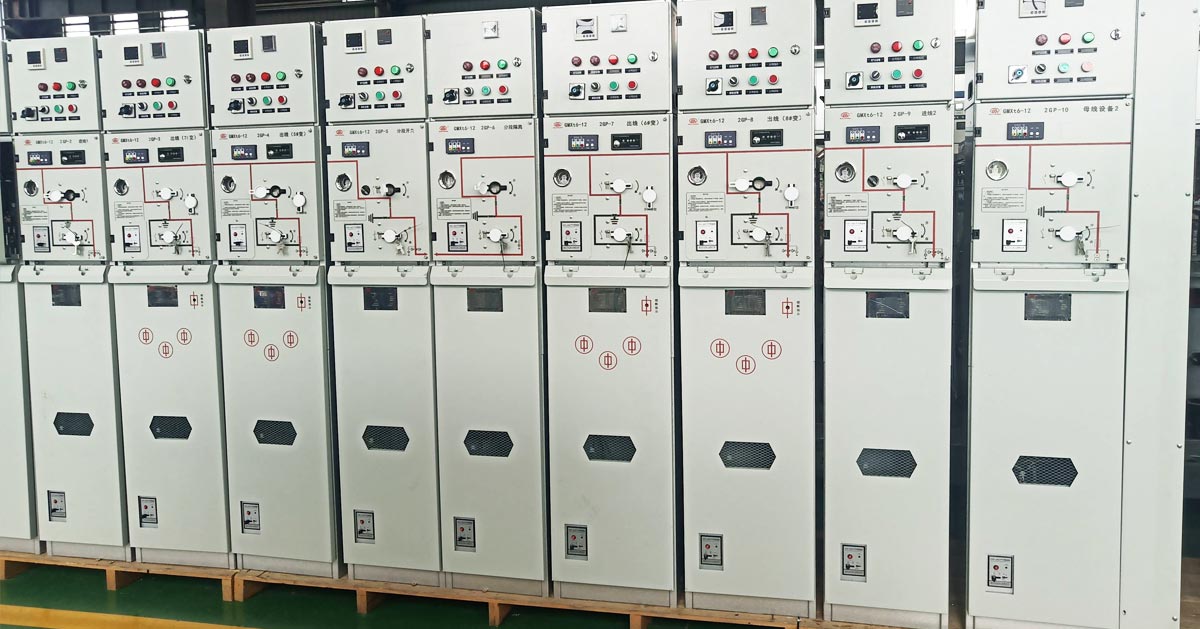

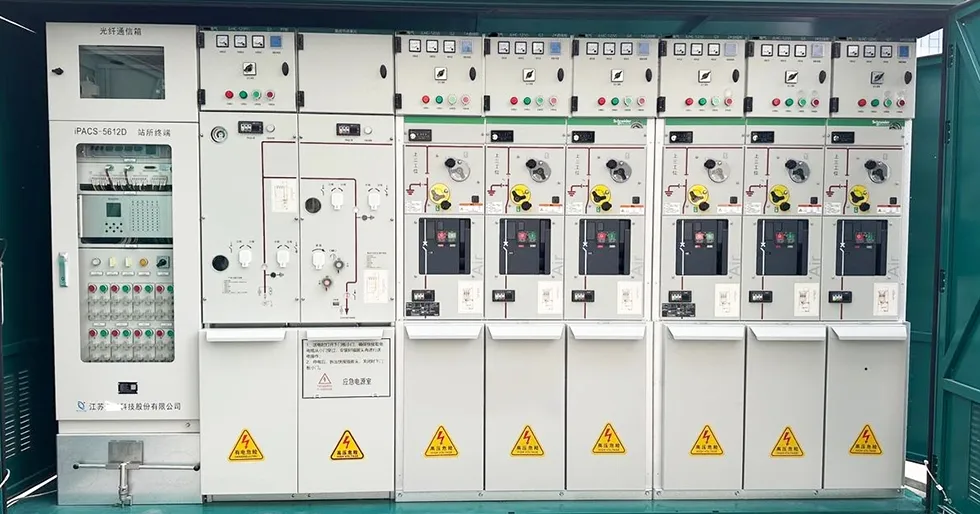

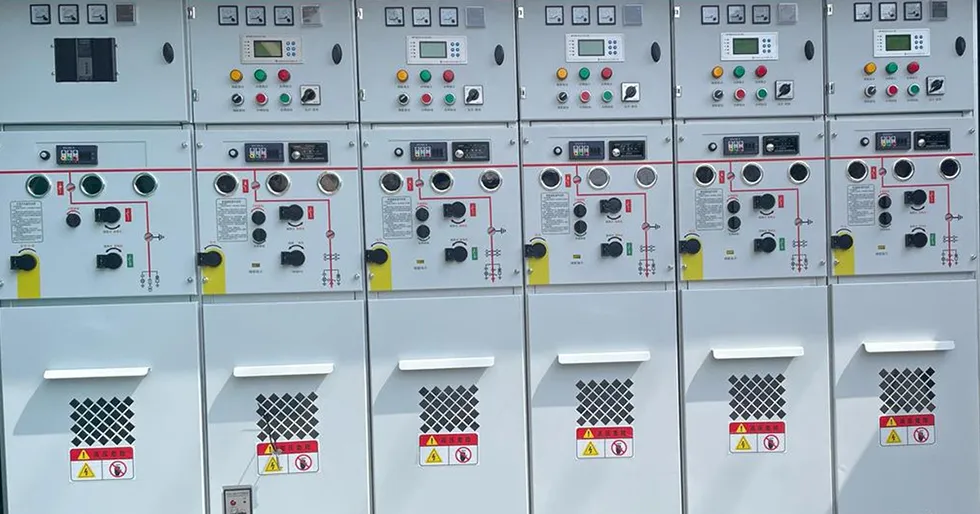

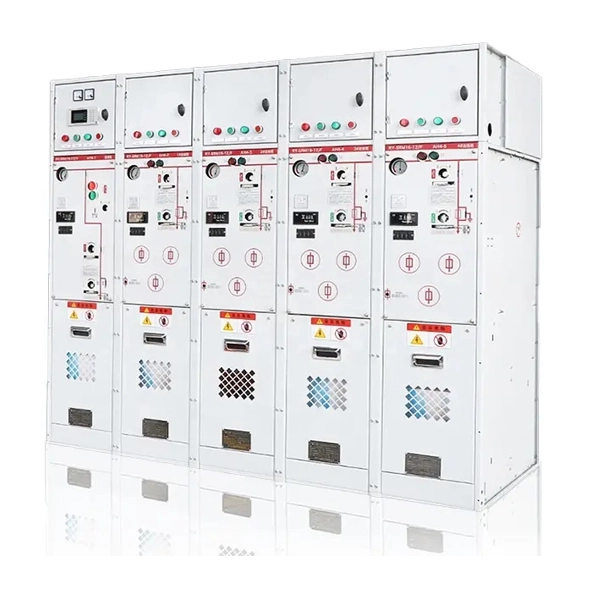

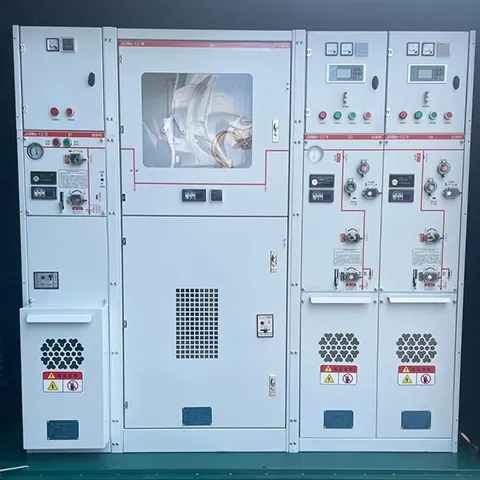

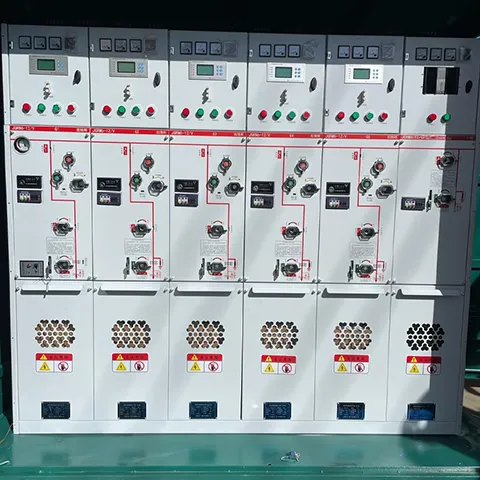

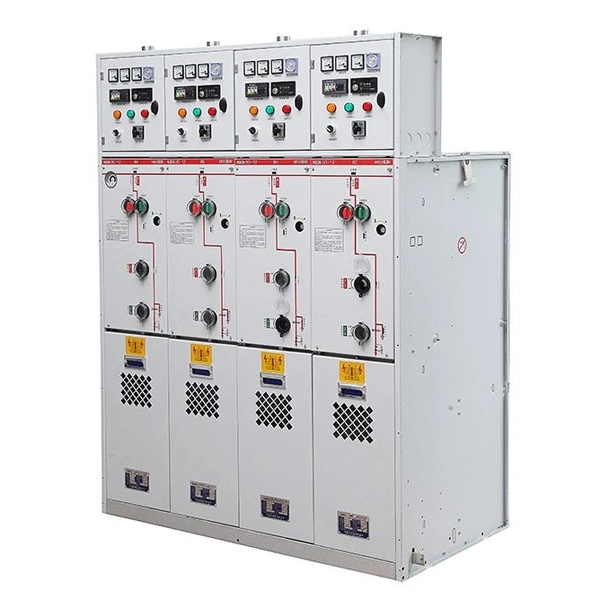

11KV mellemspænding gasisoleret koblingsudstyr

De tekniske parametre for det gasisolerede koblingsudstyr

Hvad er princippet for det gasisolerede koblingsudstyr?

Hovedprincippet for det 11KV mellemspændingsgasisolerede koblingsudstyr og ringhovedenheder er fysisk at isolere strømførende dele fra det ydre miljø.

Arbejdsprincip: De spændingsførende dele af gasisolerede koblingsanlæg eller ringhovedenheder såsom afbrydere, adskillere og samleskinner er forseglet inde i en gastæt gaskasse af rustfrit stål fyldt med trykisolerende gas, som erstatter traditionel luft som det isolerende medium, hvilket gør udstyret immunt over for miljøpåvirkninger.

Isolering og lysbueslukning: Den isolerende gas i gasboksen (f.eks. SF6, N₂, tør luft) giver fremragende isolering. Når kredsløbet åbner, genereres en lysbue, og en vakuumafbryder slukker effektivt lysbuen for at sikre sikker frakobling.

Nøglekomponenter: En typisk C-GIS-enhed består hovedsageligt af gastanken, koblingselementer (vakuumafbryder, adskiller osv.), betjeningsmekanisme samt et lavspændingskontrolrum og et kabelrum.

Hvad er fordelene ved gasisolerede koblingsanlæg eller ringhovedenheder?

Sammenlignet med traditionelt luftisoleret koblingsudstyr har 11KV mellemspændingsgasisoleret koblingsudstyr mange væsentlige fordele.

For det første har den tryksatte isoleringsgas en dielektrisk styrke to til tre gange den af ​​luft. Ved at bruge denne slags gas såsom SF₆, N₂ kan tør luft forbedre isoleringsydelsen betydeligt. Ved højere spændingsniveauer er denne fordel mere udtalt, hvilket har træk ved mere kompakt størrelse, og dette vil hjælpe os med at udvikle mindre, pladsbesparende enheder.

For det andet, ud over fremragende isoleringsevne, kan den tryksatte gas også forbedre lysbueslukningsevnen, dette vil forbedre kredsløbsbrudydelsen.

For det tredje gør den fuldt forseglede og lufttætte struktur det muligt for selve koblingsudstyret at modstå eksterne skadelige miljøfaktorer såsom kondens, forurening, smådyr og kemiske forurenende stoffer. Derfor kan den fungere pålideligt i barske eller krævende miljøer. I 2002 forekom en større oversvømmelse i Elben i Tyskland, men de oversvømmede oppustelige koblingsenheder genoptog hurtigt driften, hvilket demonstrerer den pålidelige og sikre driftsevne af gasisolerede kabinetter i barske miljøer.

Sammenlignet med traditionel AIS viser C-GIS betydelige fordele i flere dimensioner, men har også nogle begrænsninger
