Hvordan evaluerer man kvaliteten af ​​mellemspændingskoblingsudstyr før køb?

Introduktion: Kvalitet er optjent før levering, ikke opdaget efter

Et mellemspændingskoblingspanel ser imponerende ud i en brochure. Kabinettet i rustfrit stål skinner. Specifikationerne på dataarket afkrydser alle de rigtige felter. Men forskellen mellem et panel, der yder pålideligt i 30 år, og et, der genererer tilbagekald, nedetid og dyre eftermonteringer, er ikke synlig på en PDF. Det er indlejret i fremstillingsprocessen, testdisciplinen og de tekniske beslutninger, der træffes længe før udstyret når projektstedet.

For indkøbsprofessionelle, rådgivende ingeniører og kapitalforvaltere handler evaluering af koblingsudstyrs kvalitet før køb ikke om at verificere, at typeskiltet stemmer overens med ordren. Det handler om at afgøre, om producenten har processerne, testkapaciteten og kvalitetskulturen til at levere udstyr, der vil fungere som lovet i hele dets levetid.

Denne artikel giver en struktureret ramme til evaluering af mellemspændingskoblingsudstyrs kvalitet, før en indkøbsordre udstedes. Den dækker de områder, der betyder mest – fra fabrikkens produktionskapacitet og typetestverifikation til komponentkvalitet og dokumentationsdisciplin – og forklarer, hvad man skal kigge efter i hver.

1. Start med fabrikken, ikke dataarket

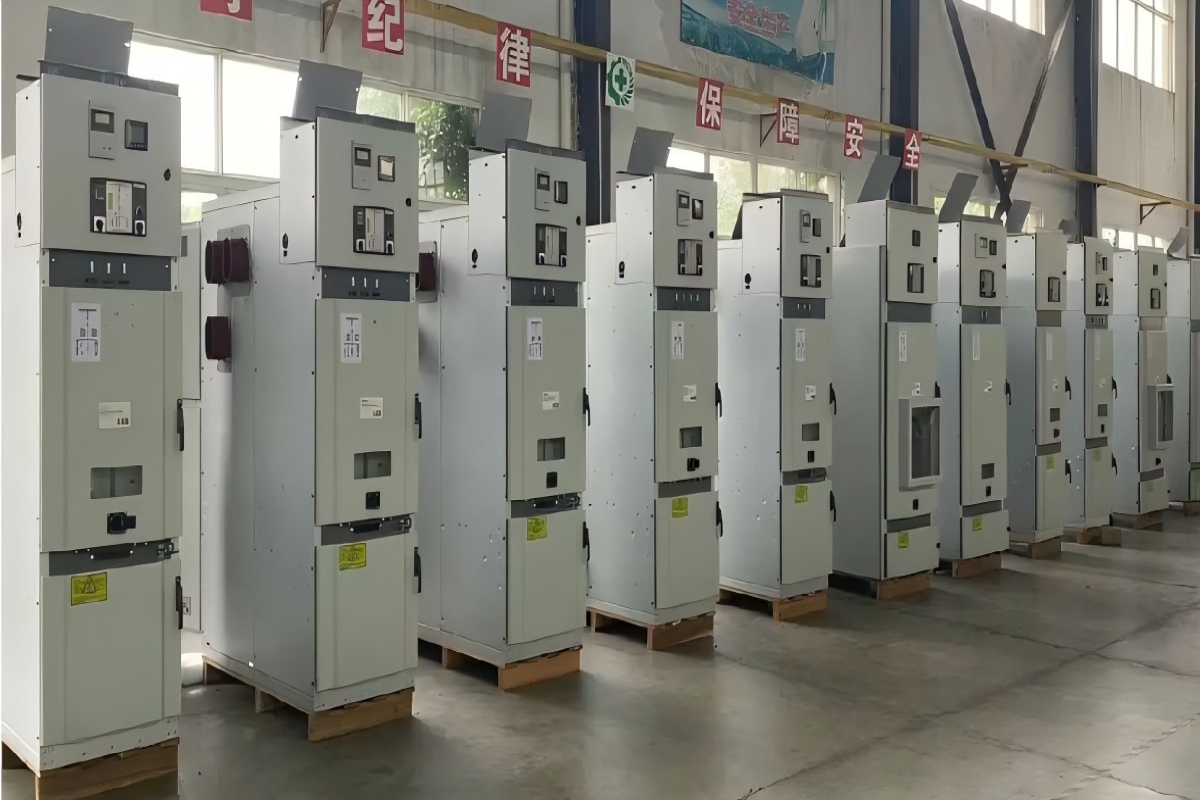

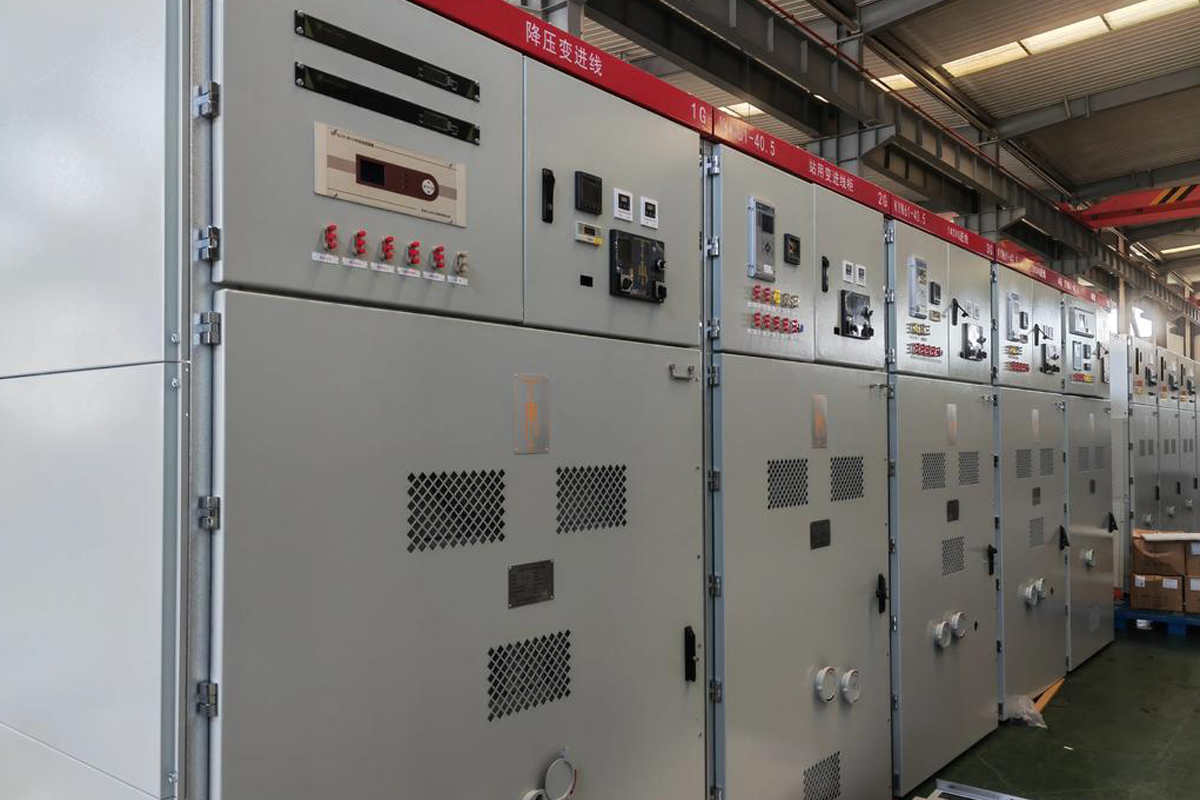

Det mest afslørende trin i evalueringen af ​​koblingsudstyrets kvalitet er at se, hvor og hvordan det er lavet. Et fabriksbesøg fortæller dig mere om en producents kvalitetsevne, end noget sæt dokumenter kan formidle. Hvis et besøg ikke er muligt, er det den næstbedste mulighed at anmode om detaljerede fotografier og videoer af produktionslinjen, testfaciliteter og nyligt gennemførte ordrer.

Når du evaluerer en fabrik, skal du fokusere på procesindikatorer frem for indtryk. Er produktionsgulvet organiseret i klart definerede arbejdsstationer, eller samles paneler i et tilfældigt layout? Bruger arbejdere momentnøgler med kalibrerede indstillinger, eller spændes bolte af følelse? Opbevares indgående komponenter - vakuumafbrydere, epoxyharpiksstænger, beskyttelsesrelæer - under kontrollerede forhold og kan spores til deres leverandører? Disse procesdetaljer er fuldmagter for kvaliteten af ​​det færdige produkt.

COTENELEs produktion af mellemspændingskoblinger følger definerede fremstillingssekvenser med kvalitetstjek i processen på hvert trin. Epoxyharpiksstænger til vakuumafbrydere støbes internt ved hjælp af automatisk trykgeleringsudstyr. Rustfri ståltanke til SF₆-fri RMU'er er svejset, lækagetestet og forseglet under kontrollerede forhold. Færdige paneler gennemgår rutinetest, før de forlader fabriksgulvet.

2. Bekræft typetestning – fuldstændigt og uafhængigt

Typetestning i henhold til IEC 62271-200 er grundlaget for kvalitetssikring af koblingsudstyr. Det viser, at designet kan modstå de elektriske, mekaniske og termiske belastninger, det vil støde på under drift. Men "typetestet" er et udtryk, der bliver brugt upræcist i branchen. Spørgsmålet til en producent er ikke "er dette udstyr blevet typetestet?" Det er "kan du levere de komplette typetestrapporter fra et uafhængigt IEC-akkrediteret laboratorium - lige nu?"

Et typetestprogram for mellemspændingskoblingsudstyr omfatter kortslutningsbrud og udførelse af test, korttidsmodstandsstrømtests, temperaturstigningstests, dielektriske tests og interne lysbuetests. Hver af disse skal udføres på den specifikke panelkonfiguration og modulkombination, der tilbydes. En producent, der har gennemført det fulde program, vil levere rapporterne uden tøven. En producent, der bruger sætninger som "design verificeret til IEC-standarder" eller "testrapporter i gang" signalerer, at dokumentationen endnu ikke eksisterer.

Ud over eksistensen af ​​rapporterne, gennemgå deres omfang. Bekræft, at den testede konfiguration stemmer overens med den angivne konfiguration. Bekræft, at kortslutningsklassificeringen, den interne lysbueklassificering og den mekaniske udholdenhedsklasse opfylder projektkravene. Tjek, at testlaboratoriet er ægte uafhængigt og IEC-akkrediteret, ikke et internt anlæg.

COTENELE leverer IEC 62271-200 typeprøvningscertifikater fra akkrediterede tredjepartslaboratorier ved hver tilbudsafgivelse. Rapporterne dækker hele testsekvensen, og vi leverer dem før ordren afgives – ikke efter.

3. Undersøg kerneomskifter- og isoleringskomponenterne

Vakuumafbryderen og isoleringssystemet er hjertet i ethvert mellemspændingsafbryderpanel. Kvaliteten af ​​disse komponenter bestemmer udstyrets pålidelighed, vedligeholdelsesprofil og levetid.

For vakuumafbrydere er vakuumafbryderen den mest kritiske komponent. Vurder afbryderens oprindelse og fremstillingsstamtavle. Er det produceret af en anerkendt producent med en track record i mellemspændingsapplikationer? Hvilket kontaktmateriale bruges - kobber-chrom er industristandarden for dets kombination af ledningsevne og lysbuerosionsbestandighed? Er afbryderen forseglet for levetiden og kræver ingen vedligeholdelse i løbet af dens levetid, eller kræver designet periodiske vakuumintegritetstjek?

Isoleringssystemet er lige så vigtigt. For luftisoleret koblingsudstyr skal du kontrollere, at fase-til-fase og fase-til-jord-afstande opfylder eller overstiger IEC-kravene. For gasisoleret udstyr skal du bekræfte isoleringsmediet: tør luft eller nitrogen med nul globalt opvarmningspotentiale eller et alternativ, der opfylder gældende og forudsigelige miljøbestemmelser. Gastanken i rustfrit stål bør designes og testes som en forseglet trykbeholder, der holder hele livet, uden krav om gasovervågning eller genopfyldning.

COTENELEs VS1 vakuumafbrydere bruger forseglede vakuumafbrydere fra kvalificerede leverandører, parret med epoxyharpikspoler støbt internt. Vores SF₆-fri RMU'er bruger tør luft som det isolerende medium i rustfri ståltanke, der er svejset, lækagetestet og forseglet i hele deres 30-årige designlevetid.

4. Vurder betjeningsmekanismen og de mekaniske låse

Betjeningsmekanismen er den komponent, der bevæger sig, hver gang afbryderen åbner eller lukker. Dets design og byggekvalitet påvirker direkte udstyrets mekaniske holdbarhed og langsigtede pålidelighed.

En moderne mellemspændingsafbryder bruger en fjedermekanisme med lagret energi. En lille motor oplader lukkefjederen over flere sekunder. Når lukkekommandoen gives, frigives lagret energi næsten øjeblikkeligt for at lukke kontakterne. Under lukning oplades åbningsfjederen samtidigt, så afbryderen er straks klar til at udløse. Denne mekanisme skal være klassificeret til M2 klasse mekanisk udholdenhed - 10.000 operationer uden fejl - i henhold til IEC 62271-100.

Evaluer mekanismens konstruktion. Er fjedrene, koblingerne og låsene lavet af materialer, der modstår træthed og korrosion? Er mekanismen tilgængelig for inspektion uden at fjerne afbryderen fra panelet? Er den mekaniske operation jævn og konsistent på tværs af flere operationer, eller viser den tegn på binding eller variation?

Det mekaniske sammenlåsningssystem, der fremtvinger sikre driftssekvenser, er lige så kritisk. De "fem forhindrings"-spærringer - forhindrer lukning under belastning, forhindrer åbning af afbryderen under belastning, forhindrer strømførende jording, forhindrer lukning med jording påført og forhindrer adgang til strømførende rum - skal fungere pålideligt uden afhængighed af hjælpestrøm. Test disse låse under et fabriksbesøg, eller anmod om videobevis på låsebekræftelse under rutinetest.

5. Efterse lavspændingsrummet og ledningerne

Lavspændingsrummet rummer beskyttelsesrelæer, styreledninger, klemrækker og kommunikationsenheder, der giver koblingsudstyret dets intelligens. Kvaliteten af ​​håndværket i dette rum er en pålidelig indikator for producentens overordnede opmærksomhed på detaljer.

Åbn lavspændingsdøren og undersøg ledningerne. Er ledere ført pænt og sikret i kabelkanaler eller væv? Er ledninger mærket i begge ender med klare, holdbare markører? Er ferrul-numrene på terminalerne konsekvente og læselige? Er reserveledere viklet og sikret, eller hænger de løst? Disse er ikke kosmetiske bekymringer. Dårlig ledningspraksis fører til løse forbindelser, intermitterende fejl og fejlfinding af mareridt, der bruger ingeniørtimer i årevis efter idriftsættelse.

Beskyttelsesrelæet skal være korrekt monteret, tilsluttet og konfigureret til applikationen. Kontroller, at relætypen, strømtransformerforhold og hjælpespænding stemmer overens med projektspecifikationen. Hvis koblingsudstyret omfatter kommunikationskapacitet, skal du bekræfte, at kommunikationskablet og protokolkonfigurationen er dokumenteret og testet før levering.

6. Gennemgå dokumentationspakken

Dokumentation er en del af produktet. En koblingsfabrikant, som ikke kan levere en komplet, nøjagtig og velorganiseret dokumentationspakke på udbudsstadiet, vil næppe levere bedre dokumentation, efter at ordren er afgivet.

Dokumentationspakken før køb bør som minimum omfatte typetestcertifikater fra et uafhængigt IEC-akkrediteret laboratorium, rutinetestrapportskabeloner, der viser, hvad der vil blive testet på hvert panel inden forsendelse, en erklæring om overensstemmelse med gældende standarder og regulativer, en referenceliste over lignende installationer og installations- og driftsmanualer. For europæiske projekter skal der medfølge dokumentation, der viser overholdelse af EU's F-gasforordning, hvis udstyret er SF₆-frit.

Gennemgå dokumentationen kritisk. Er testrapporterne fuldstændige og læselige, eller er de delvise resuméer med manglende sider? Er referenceinstallationerne i lignende applikationer og geografiske områder til dit projekt? Er dokumentationen skrevet på tydeligt teknisk engelsk, eller viser den tegn på at være oversat uden gennemgang af en ingeniør, der taler som modersmål?

COTENELE sender en komplet dokumentationspakke med hver ordre: typetestcertifikater, rutinetestrapporter, overensstemmelseserklæringer og betjeningsvejledninger. Vi leverer den samme dokumentation på udbudsstadiet, så rådgivende ingeniører og forsyningsevaluatorer kan afslutte deres tekniske gennemgang inden kontrakttildeling.

7. Evaluer eftersalgssupport og tilgængelighed af reservedele

Koblingsudstyrs kvalitet strækker sig ud over selve udstyret til producentens evne til at understøtte det gennem årtiers drift. Før køb skal du evaluere producentens tilgang til eftersalgssupport, levering af reservedele og teknisk assistance.

Tilbyder producenten idriftsættelsessupport, enten på stedet eller eksternt? Er der en defineret proces for tekniske forespørgsler efter levering, med klare responstidsforpligtelser? Er standardreservedele - sikringsforbindelser, hjælpekontakter, betjeningshåndtag, relæmoduler - tilgængelige fra lager, eller fremstilles de på bestilling med forlængede leveringstider?

En producent med etablerede eksportaktiviteter bør være i stand til at sende reservedele via international kurer og yde teknisk support på engelsk i europæisk eller asiatisk arbejdstid. Hvis producentens primære forretning er indenlandsk, og eksporten er en lille brøkdel af deres volumen, kan eftersalgsstøtten til internationale projekter være tynd.

Konklusion: Kvalitet er proces, ikke udseende

Evaluering af kvaliteten af ​​mellemspændingskoblingsudstyr før køb kræver at se forbi det polerede ydre til fremstillingsprocesserne, testdisciplin, komponentafstamning og dokumentationsstrenghed, der bestemmer langsigtet ydeevne. Parametrene på dataarket er udgangspunktet, ikke målstregen. Det afgørende er, om producenten har opbygget et produktionssystem og en kvalitetskultur, der konsekvent leverer, hvad databladet lover.

En struktureret evaluering – fabrikskapacitet, typetestverifikation, kernekomponentkvalitet, mekanisme og sammenkoblingsvurdering, ledningsudførelse, dokumentationsfuldstændighed og eftersalgssupport – giver et pålideligt grundlag for at sammenligne leverandører og vælge udstyr, der vil fungere som forventet over årtiers service.

COTENELE understøtter denne evalueringsproces ved at levere typetestcertifikater på forespørgselsstadiet, byde velkommen til kundeinspektioner af vores produktionsfaciliteter og levere komplette dokumentationspakker med hvert tilbud. Vores vakuumafbrydere og SF₆-fri ringhovedenheder er bygget på definerede fremstillingsprocesser, testet i henhold til IEC-standarder og understøttet af et ingeniørteam, der forstår kravene i internationale projekter.
