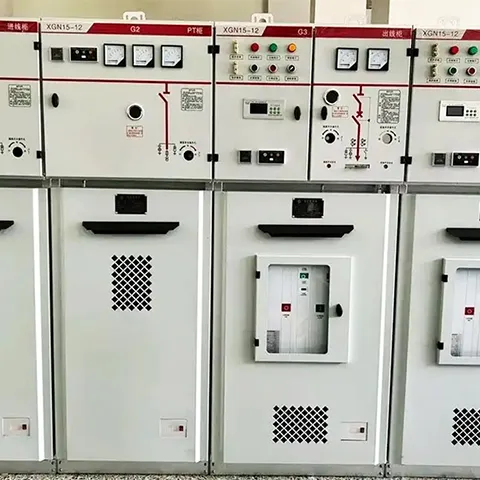

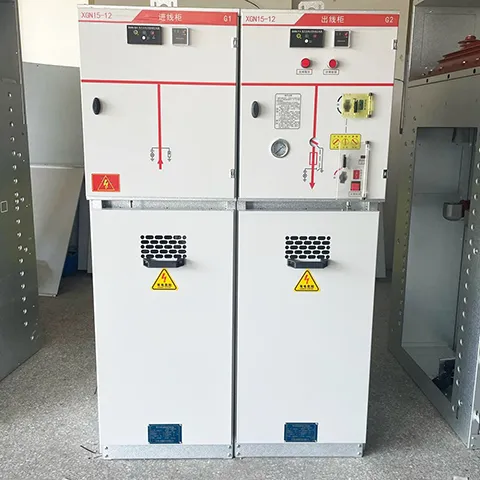

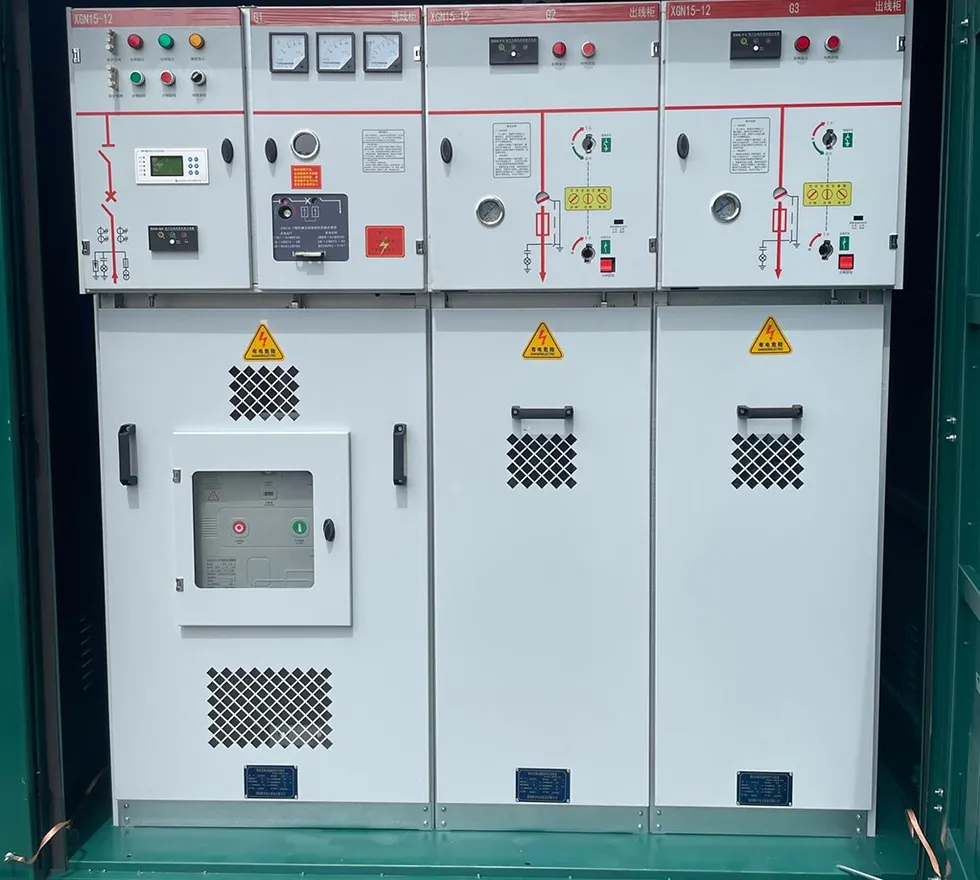

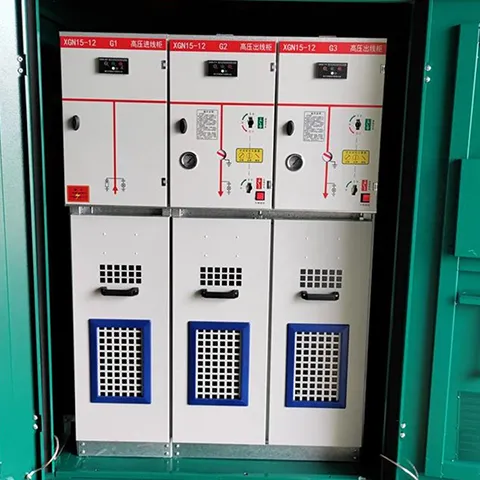

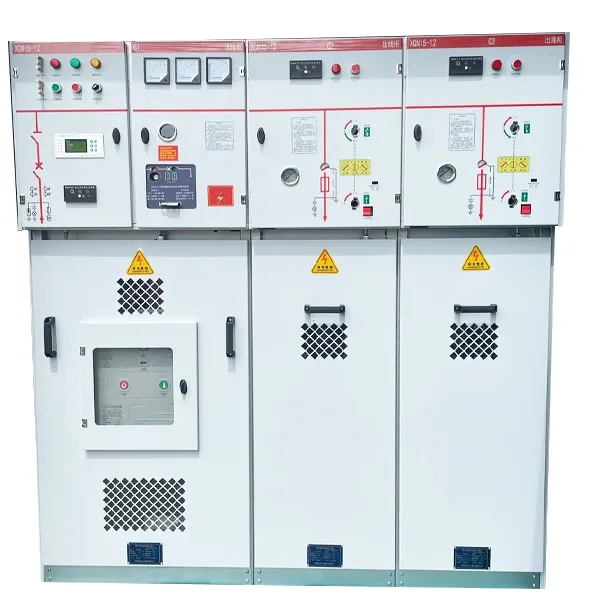

22KV mellemspændingsring Hovedenhed RMU Panel

Ringhovedenhed er et af kerneprodukterne fremstillet af Cotenele, vi kan levere RMU'erne, som spænder fra 3.6kv til 40.5kv. XGN15-24-serien 22KV Medium Voltage Ring Main Unit RMU Panel er designet til trefasede AC 50Hz strømfordelingssystemer med en nominel spænding på 24kV. Hele kabinettet i ringhovedenheden anvender luftisolering til samleskinnesystemet. XGN15-24 RMU er udviklet til moderne distributionsnetværk og er en kompakt, udvidelig og skalerbar metalindkapslet koblingsudstyrsløsning velegnet til distributionsautomatiseringsapplikationer. Produktet overholder fuldt ud IEC 62271-200-standarderne og opfylder kravene til renovering af bystrømsnet og industrielle eldistributionsprojekter.

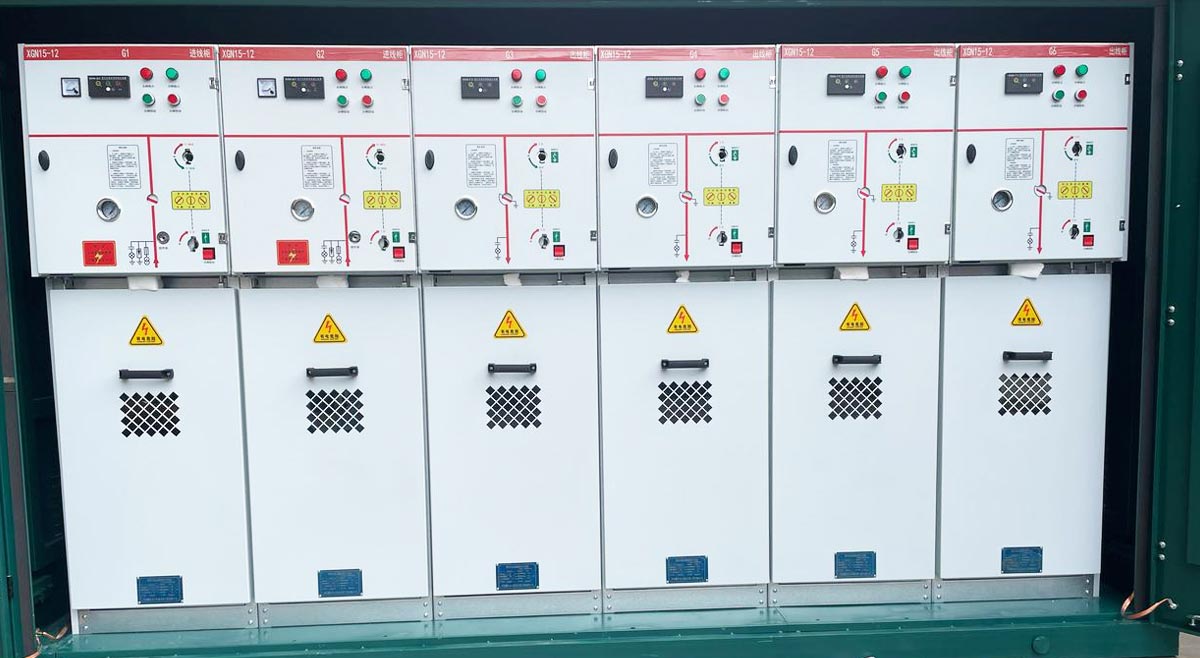

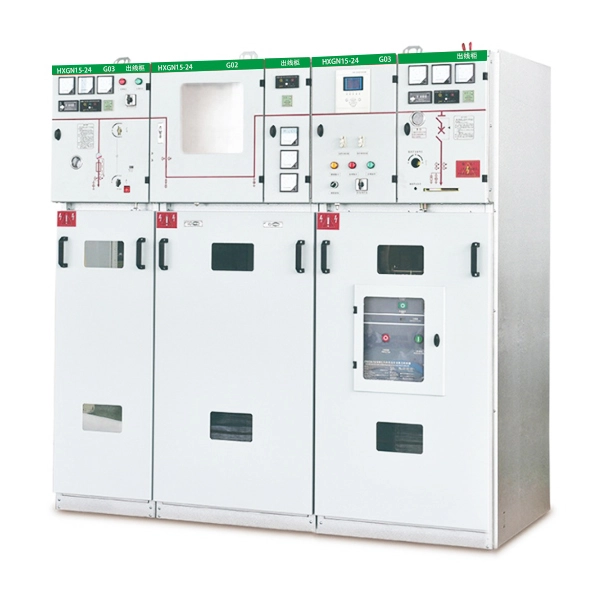

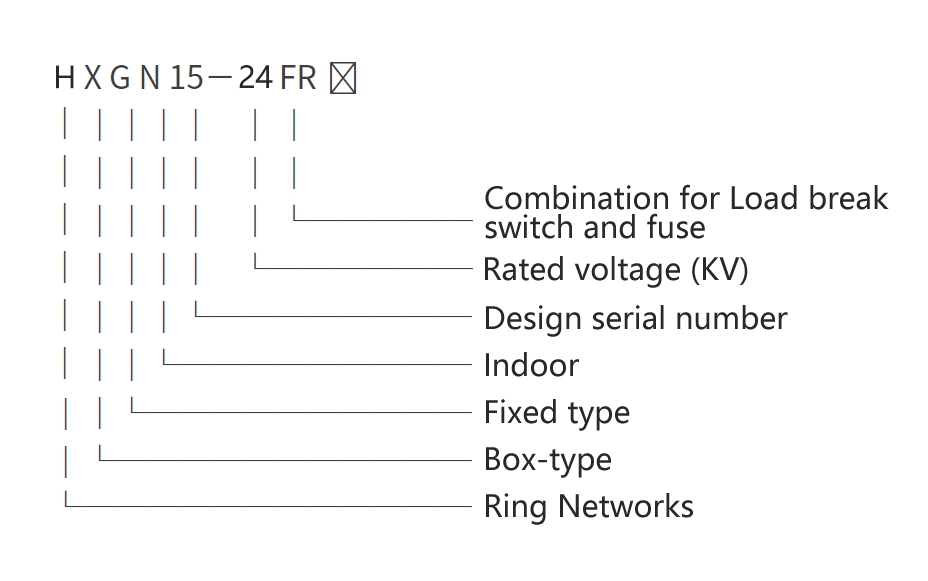

Model og betydninger

Arbejdsforhold

1. Omgivelsestemperaturområde:Den øvre grænse er +40 °C, og den nedre grænse er –25 °C. Gennemsnitstemperaturen målt over en 24-timers periode må ikke overstige +35 °C.

2. Relativ luftfugtighed:Den daglige gennemsnitlige relative luftfugtighed overstiger ikke 95 %, og den månedlige gennemsnitlige relative luftfugtighed forbliver under 90 %.

3. Højde:Højden ikke overstiger 1 000 m over havets overflade.

4. Aircondition:Den omgivende luft er fri for væsentlig forurening med støv, røg, ætsende eller brændbare gasser, damp eller saltspray.

5. Vibration og seismiske forhold:Eksterne vibrationer eller jordbevægelser, der opstår, er ubetydelige og har ingen målbar indflydelse på udstyret.

Tekniske parametre

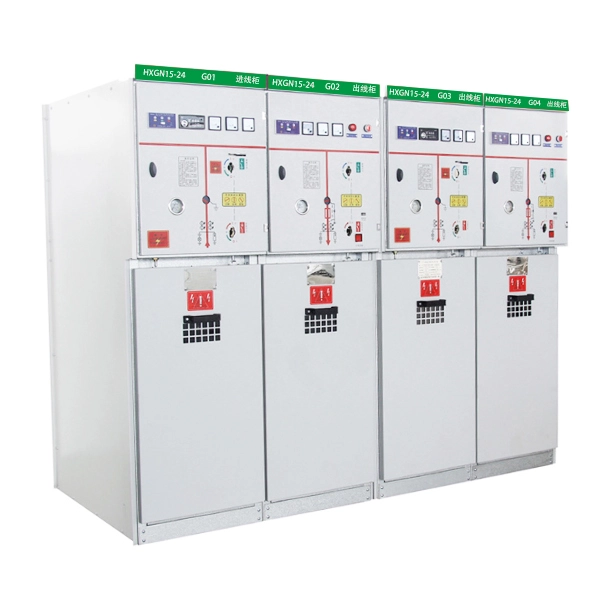

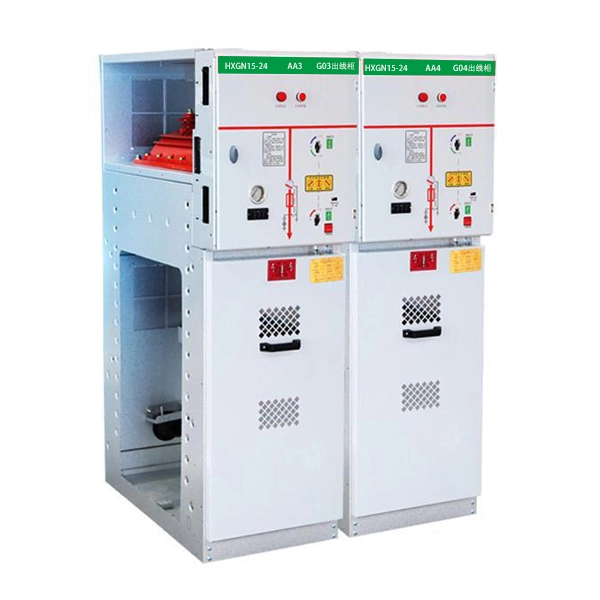

Produktstruktur af XGN15-24

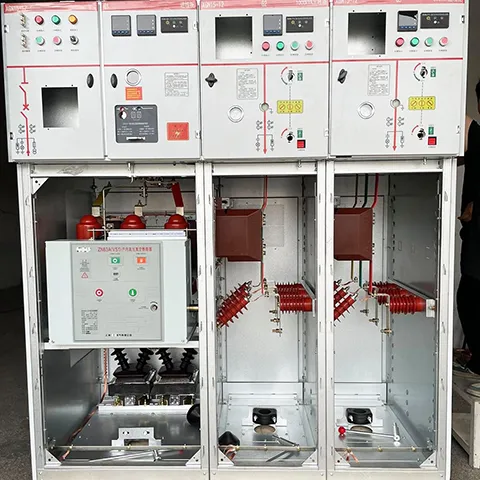

XGN15-24 22KV Medium Voltage Ring Main Unit RMU Panel er sammensat af fire funktionelle hovedrum, hvert rum har forskellige roller i koblingsudstyret:

1. Samleskinnerum

Samleskinnerummet er placeret i den øverste del af ringhovedenheden. Hovedskinnerne er forbundet med hinanden og løber gennem hele ringens hovedenhed. Dette rums hovedrolle er effektiv strømopsamling og distribution på tværs af flere indbyrdes forbundne enheder.

2. Belastningskontaktrum (hovedkontaktrum)

Belastningsafbrydere (såsom FLN36-24 eller FLN56) er normalt installeret i dette rum som hovedafbryderudstyr. Skallen på belastningsafbryderen er støbt af epoxyharpiks og fyldt med svovlhexafluoridgas som isoleringsmedium. Der er et observationsvindue på skallen. Derudover kan rummet ifølge kundens krav også udstyres med en svovlhexafluorid-gastæthedsmåler eller en gasdensitetsmåler med alarmkontakter.

3. Kabelrum

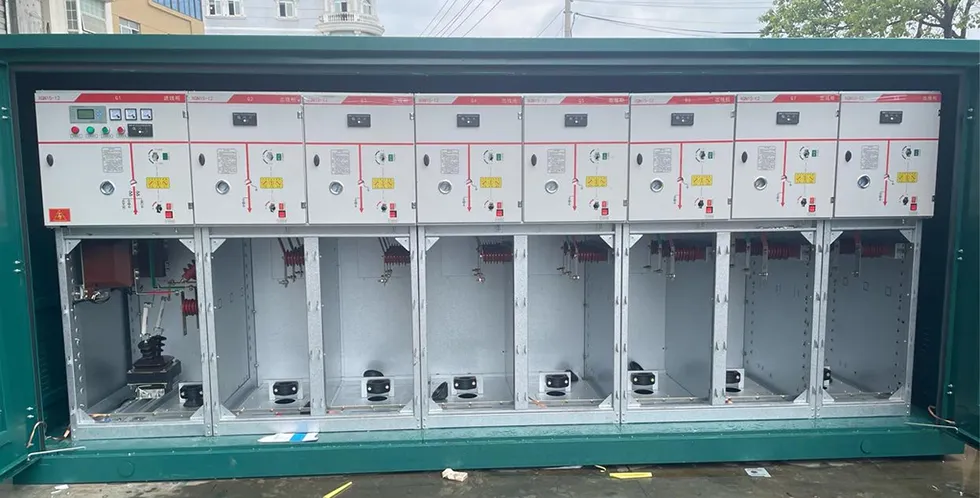

Kabelrum har normalt tilstrækkelig plads til nem tilslutning af kabler. Både enkelt- og trelederkabler kan tilsluttes gennem simple uskærmede kabelafslutninger. Andre komponenter såsom lynafledere, strømtransformatorer og jordingskontakter kan også installeres i dette rum. Der er observationsvinduer og sikkerhedslåseanordninger på rumdøren, mens bundpladen inkluderer et tætningsdæksel, passende størrelse kabelklemmer og støtterammer. Ved kabelinstallation skilles bundplade og frontramme ad.

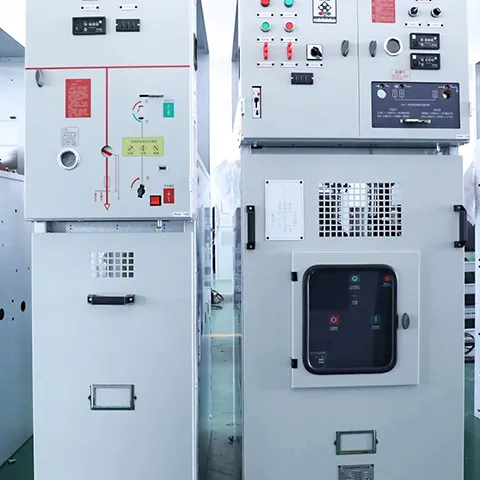

4. Lavspændingskontrolrum

Lavspændingsrummet har begge roller som et sammenlåsningssystem og et kontrolpanel. Der er en fjederbetjeningsmekanisme med positionsindikator og en mekanisk låseanordning i den. Rummet kan også udstyres med hjælpekontakter, udløsespoler, nødudløsningsmekanismer, kapacitive strømførende displays, nøglelåse og elektriske betjeningsenheder. Hele lavspændingsrummet kan udskiftes om nødvendigt, dette modulariseringsdesign kan forbedre serviceevnen.

5. Sammenlåsende mekanismer

Lavspændingsrummet er udstyret med et fem-positions mekanisk sammenlåsningssystem for at forhindre forkert betjeningssekvens. Dette omfattende sammenlåsende design sikrer driftsikkerheden.
