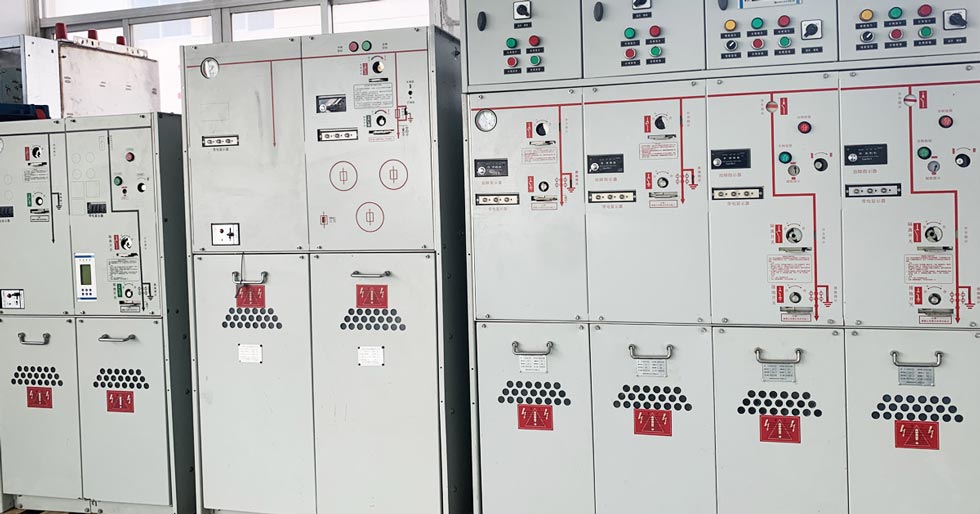

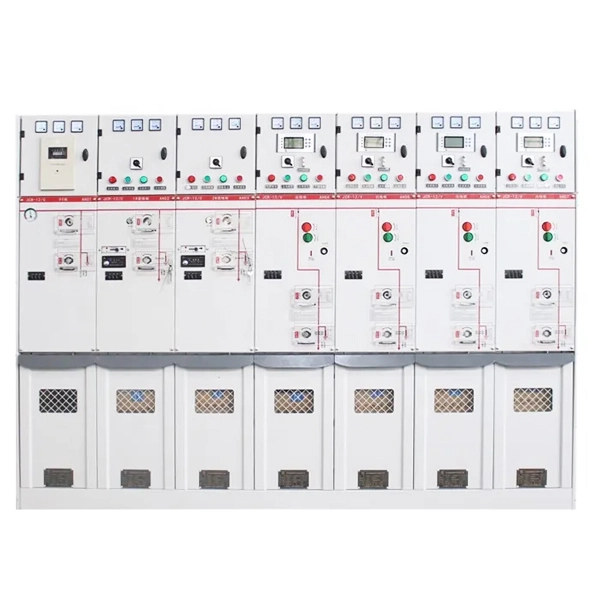

22KV MV Gasisoleret Gis-koblingsudstyr
Cotenele fremstiller ikke kun koblingsanlæg med spændingsniveauer på 12kV, men også mellemspændingsanlæg med spændingsniveauer fra 3,6 kV til 40,5 kV, inklusive 24 kV gasisoleret ringhovedenhed. fuldt forseglet koblingsudstyr, Dette design gør RMU immun over for miljøforurening, fugt og støv, hvilket sikrer høj pålidelighed og sikkerhed.
Cotenele er en nøglepartner for China Southern Power Grid Corporation og en stor leverandør af 22KV MV gasisoleret Gis Switchgear til State Grid Corporation i Kina. Det er et kompakt, fuldt forseglet koblingsudstyr designet til sekundær strømfordeling. Alle strømførende komponenter er indesluttet i en svejset rustfri ståltank, fyldt med isolerende gas såsom SF₆ eller ren luft. Dette design sikrer immunitet over for fugt, støv og forurening, hvilket giver høj pålidelighed og sikkerhed.
Nøglefordele omfatter:
Kompakt størrelse: Enheden har et usædvanligt lille fodaftryk med en bredde så smal som 325 mm.
Vedligeholdelsesfri levetid: Den giver en langvarig, vedligeholdelsesfri drift på mere end 30 år.
Miljømæssig holdbarhed: Den kan fungere pålideligt under barske forhold såsom store højder, salttåge og ekstreme temperaturer.
De 24 kV gasisolerede ringhovedenheder bruges primært i byringnetværk, vind- og solfarme, industrianlæg og underjordiske transformerstationer.
Vores 24 kV gasisolerede RMU opfylder følgende standarder:
GB/T 3906
IEC 62271-200
GB/T 11022
DL/T 791
Vigtigste tekniske parametre
| Punkt | Enhed | C-enhed | F-enhed | V-enhed | CB-enhed | ||
| Belastningsbrudkontakt | Kombination af Load Break Switch med sikring | Vakuumafbryder | Isolerings-/jordingskontakt | Vakuumafbryder | Isolerings-/jordingskontakt | ||
| Nominel spænding | KV | 24 | 24 | 24 | 24 | 24 | 24 |
| Effekt-frekvens modstå spænding | KV | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| Lynimpuls modstår spænding | KV | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Nominel strøm | A | 630/630 | Afhænger af sikringens mærkestrøm | 630/630 | 1250/630 | ||
| Brydestrøm med lukket sløjfe | A | 630/630 | |||||
| Kabelopladningsbrudstrøm | A | 135/135 | |||||
| 5 % nominel aktiv belastningsbrudstrøm | A | 31,5/- | |||||
| Jordfejls brydestrøm | A | 200/150 | |||||
| Kabelopladningsbrudstrøm under jordfejl | A | 115/87 | |||||
| Korttidsmodstå strøm | KA | Begrænset af højspændingssikringer | 20/16 | 25/20 | |||
| At lave kapacitet | KA | 63/52,5 | Begrænset af højspændingssikringer | 50/40 | 50/40 | 63/50 | 63/50 |
| Korttidsmodstå strøm (2 sekunder) | KA | 25/- | |||||
| Korttidsmodstå strøm (3 sekunder) | KA | -/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Mekanisk udholdenhed | Tider | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
Driftsbetingelser
1. Omgivelsestemperaturområde:-40°C til +40°C.
2. Relativ luftfugtighed:Daglig gennemsnitlig relativ luftfugtighed ≤ 95 %, månedlig gennemsnitlig relativ luftfugtighed ≤ 90 %.
3. Højdekrav:Installationshøjden må ikke overstige 2000 meter. Ved anvendelser i større højder skal den specifikke højdeværdi tydeligt angives.
4. Seismisk kapacitet:Jordskælvsintensitet, der ikke overstiger størrelsesordenen 8.
5. Betingelser for installationsstedet:Udstyret skal installeres på steder fri for brandfare, eksplosionsrisici, alvorlig forurening, kemisk korrosion og intense vibrationer.
6. Beskyttelsesgrader:IP67 for SF₆-gasrum, IP67 for sikringer og IP3X for koblingsanlæg.

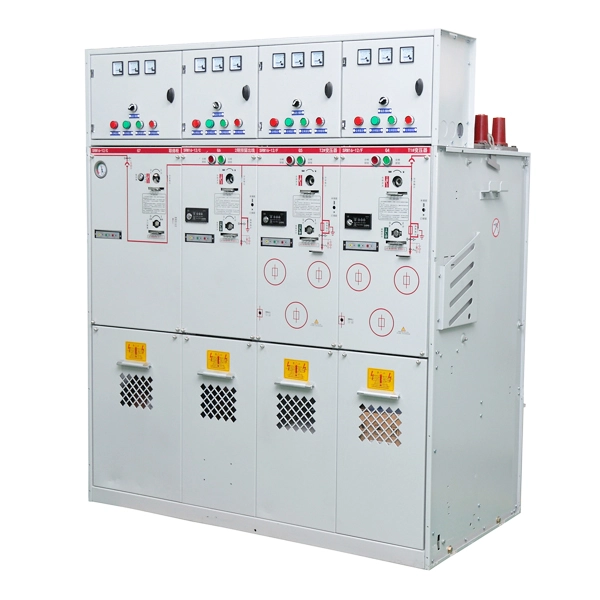

Produktets struktur og arbejdsprincip
Kernestruktur:
Det mest karakteristiske træk ved 22KV MV gasisoleret Gis Switchgear er dens fuldt lukkede, fuldt isolerede konstruktion. Kernekomponenten er en gastæt tank lavet af 3 mm tykt rustfrit stål svejset med laser. Denne tank fungerer som en robust "fæstning", der omslutter alle højspændingsspændingsførende dele og fylder dem med isolerende gas, og opnår en indtrængningsbeskyttelsesklassificering på IP67, hvilket betyder, at den kan modstå kortvarig nedsænkning i vand.
Et komplet 22kV GIS består typisk af flere funktionelle enheder:
1. C-enhed (Load switch unit) – laver og afbryder normale belastningsstrømme.
2. F-enhed (Load switch-fuse kombinationsenhed) – giver kortslutningsbeskyttelse, typisk for transformere.
3. V-enhed (kredsløbsafbryderenhed) – i stand til at lave, bære og bryde både normale strømme og fejlstrømme (kortslutning).
4. Hjælpeenheder – herunder skinneforbindelse, måling, PT (spændingstransformer) enheder.
Disse enheder er fleksibelt kombinerbare via side- eller topudvidelse for at passe til forskellige netkonfigurationer.
Arbejdsprincip:Gasisolering + Vakuumbueslukning
Isolering:Den dielektriske styrke er afhængig af den isolerende gas indeni - sædvanligvis SF₆ eller tør luft, som tillader meget mindre spillerum og dermed kompakt udstyrsstørrelse.
Bueslukning:Når en kontakt åbner, dannes der en bue mellem kontakter. GIS'et bruger typisk en vakuumafbryder til at slukke lysbuen hurtigt og pålideligt.
Fordelene og arbejdsmiljøet
Vigtigste fordele:
Høj pålidelighed og sikkerhed: Ikke påvirket af eksterne negative faktorer såsom kondens, forurening, saltspray og smådyr.
Kompakt og pladsbesparende: Sammenlignet med luftisoleret koblingsudstyr kan det spare over 60 % af det brugbare areal.
Vedligeholdelsesfrit design: Ingen rutinemæssig rengøring; designlevetid >30 år.
Stærk miljøtilpasningsevne: Fungerer fra -40°C til +40°C, i stor højde, høj luftfugtighed osv.
Arbejdsområde
Byfordelingsnetværk (midtby, kommercielle bygninger, højhuse)
Vedvarende energi (vind, sol gård netforbindelse)
Industri og infrastruktur (datacentre, jernbanetransit, lufthavne, miner)
Barske miljøer (høj højde, kystsalttåge, kemisk forurening)

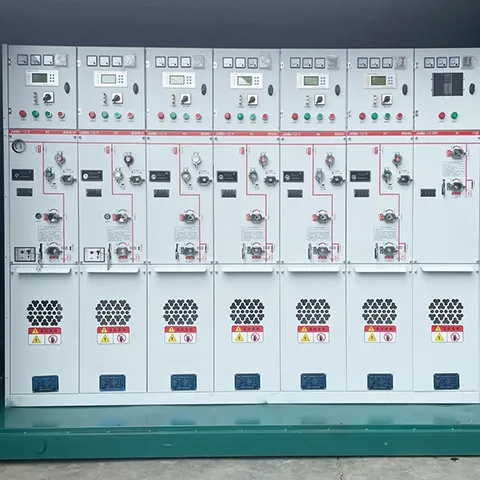

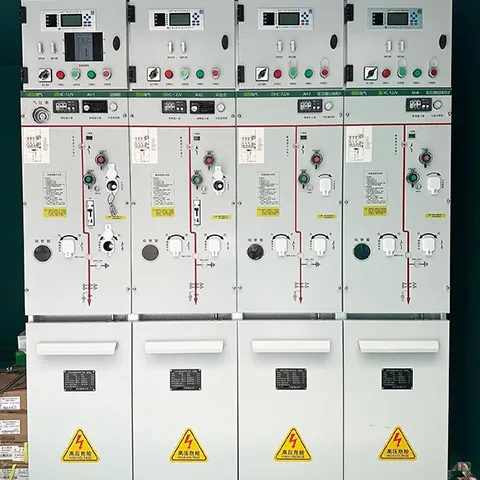

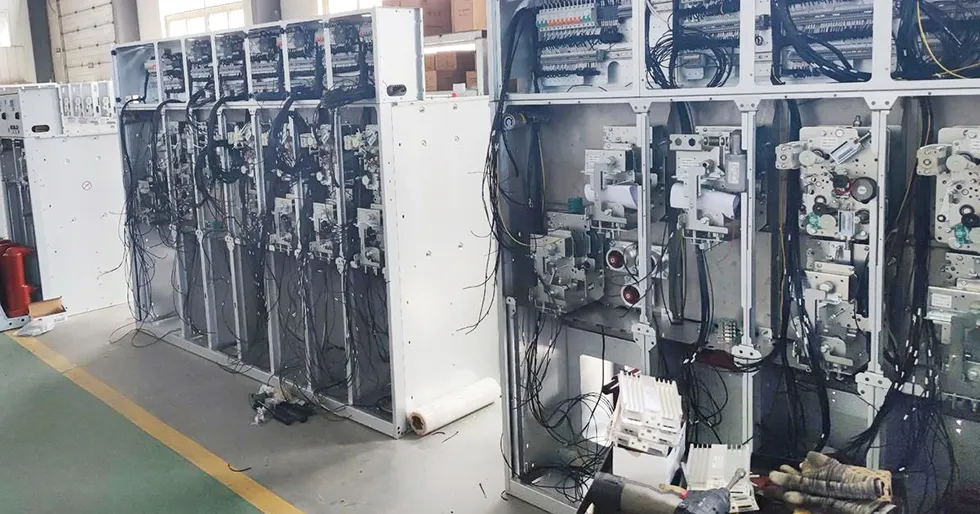

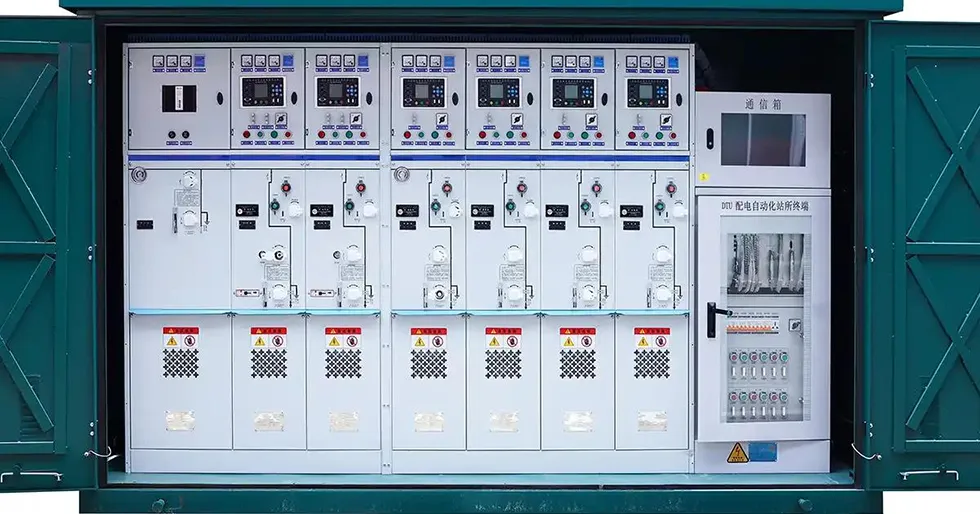

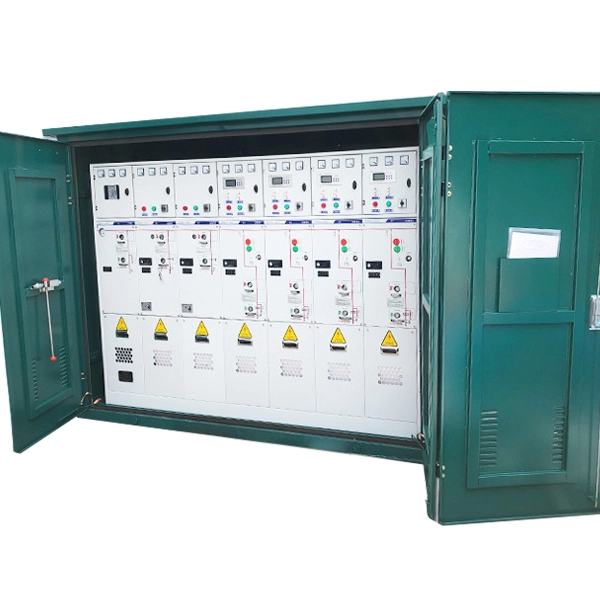

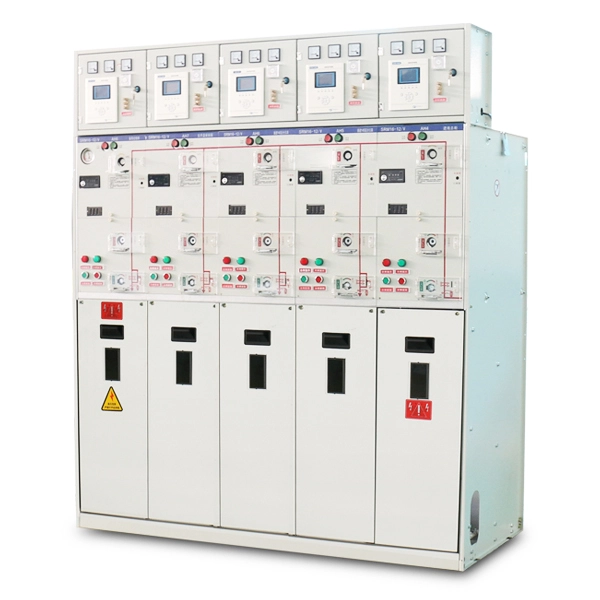

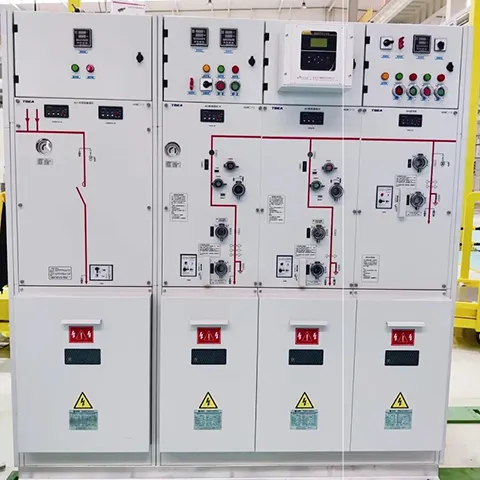

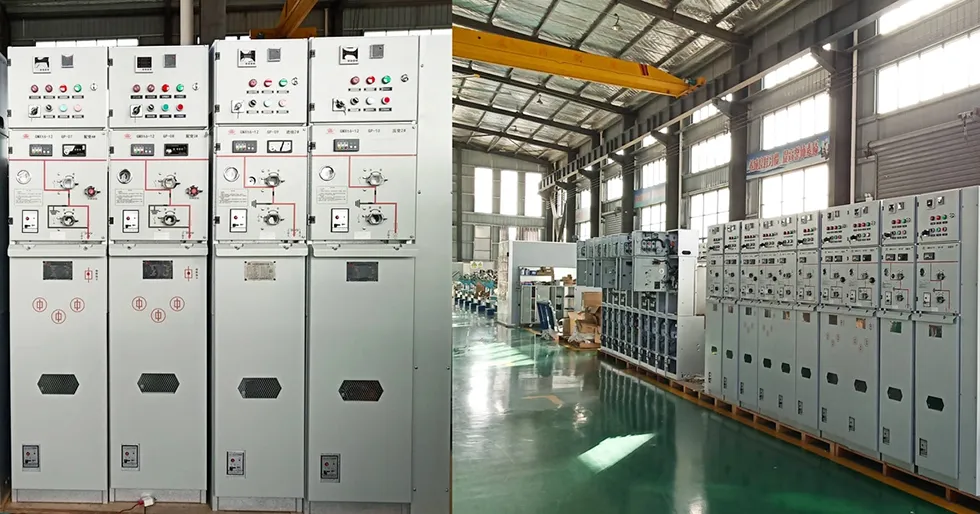

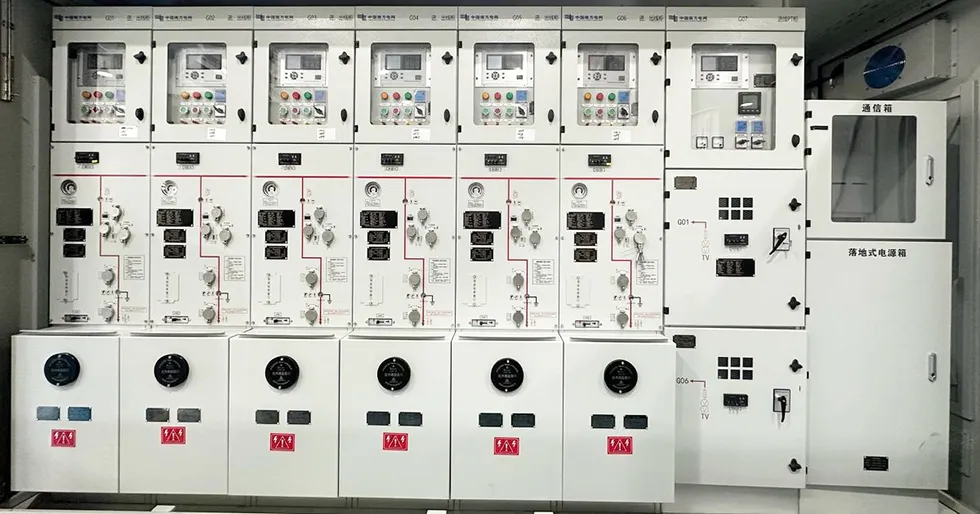

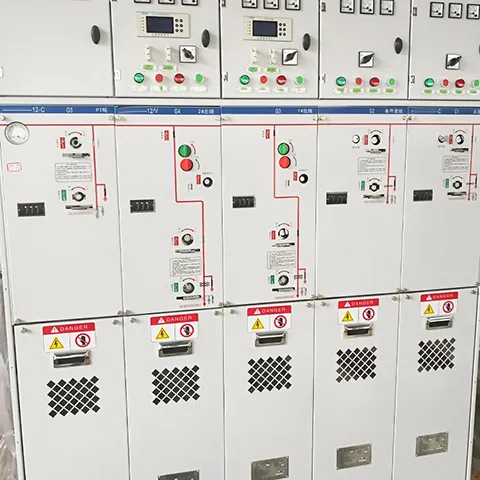

Produkter viser
