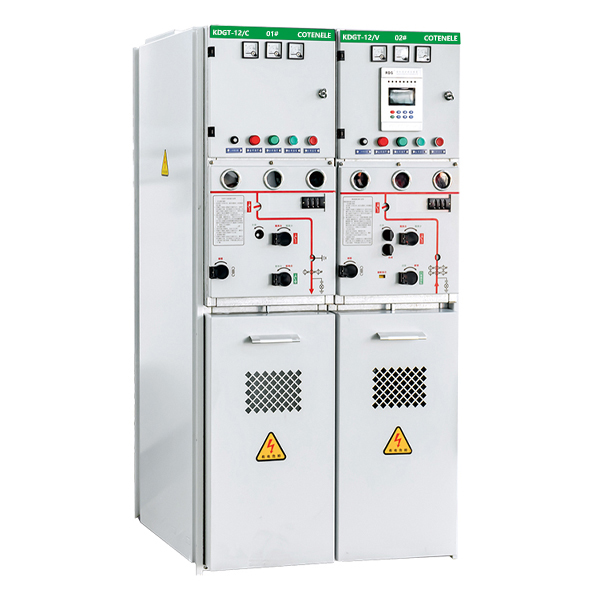

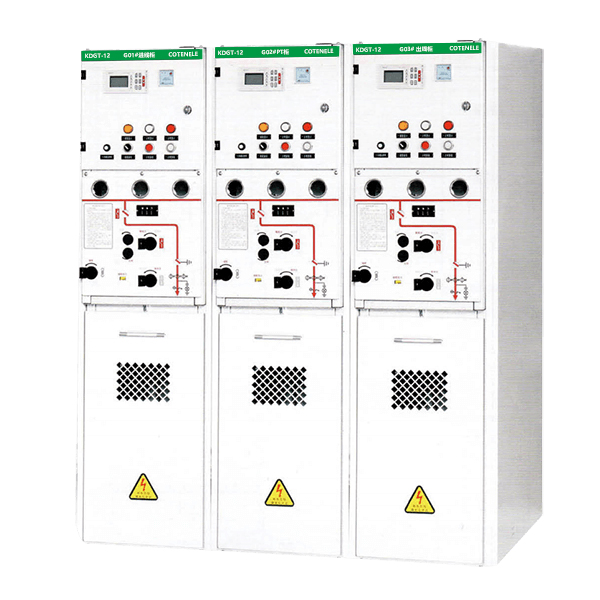

Medium Spænding Solid Isoleret Ring Hovedenhed

Medium Voltage Solid Insulated Ring Main Unit er et af hovedprodukterne fra Cotenele, Medium Voltage Solid Insulated Ring Main Unit  er et centralt stykke distributionsudstyr, der bruges til sektionering, kobling og belastningsafvinding af kabelledninger i mellemspændingsdistributionsnetværk. Baseret på udviklingen af ​​isolerende medier har mellemspændings-RMU'er udviklet sig fra luftisolerede til SF₆-gasisolerede design. Den mellemspændings solid-isolerede RMU er en fuldt isoleret, fuldt forseglet distributionsenhed udviklet af SF₆ gasfyldte mellemspændings RMU'er.

Nøglekonceptet er at indkapsle omskifteren og mellemspændingsspændingsførende dele fuldstændigt i epoxyharpiks eller lignende faste materialer, og erstatte traditionel gasisolering med faste medier, for derved at opnå en fuldt isoleret, fuldt forseglet, vedligeholdelsesfri distributionsløsning. Drevet af Kinas "carbon peak, carbon neutrality"-strategi og den voksende efterspørgsel efter smarte distributionsnetværk, fortsætter markedet for mellemspændings solid-isolerede RMU'er med at udvide. Den globale markedsstørrelse forventes at nå op på cirka 2,4 milliarder USD i 2032 med en sammensat årlig vækstrate (CAGR) på omkring 6 %.

Definitionen af ​​den mellemspændings solidisolerede ringhovedenhed:

En mellemspændings fast isoleret ringhovedenhed er defineret som en RMU, der anvender faste isoleringsmaterialer som det primære isoleringsmedium. Den mellemspændings solidisolerede RMU er en fuldt isoleret, fuldt forseglet modulær enhed, hvor vakuumafbryderen og dens ledende forbindelser, afbryder, jordingskontakt, hovedskinne, forgreningsskinne og andre hovedstrømførende kredsløbskomponenter (enten enkeltvis eller i kombination) er indkapslet i et solidt isolerende materiale. De udvendige overflader, der kan berøres af personale, er belagt med et ledende eller halvledende afskærmningslag og kan jordes direkte og pålideligt.

Vigtigste tekniske parametre:

Produktets fordele:

1. Miljøvenlig

Solid-isolerede RMU'er eliminerer fuldstændigt brugen af ​​SF₆-gas. De bruger faste materialer (epoxyharpiks, silikonegummi) som det isolerende medium og udsender ingen giftige stoffer eller drivhusgasser, hvilket sikrede virkelig nul-emissioner og nul forurening.

2. Sikkerhed og pålidelighed

Solid isolering lækker ikke. Dette eliminerer fundamentalt sikkerhedsrisikoen ved isolationsfejl forårsaget af gaslækage fra beskadigede eller dårligt forseglede SF₆-fyldte enheder, hvilket forbedrer sikkerheden markant. Faser er adskilt fra hinanden, så selv en intern fejl forårsager ikke en fase-til-fase kortslutning. Omfattende mekanisk og elektrisk fem-forebyggende sammenlåsning forhindrer effektivt fejlbetjening.

3. Stærk miljøtilpasningsevne

Solidisolerede RMU'er er upåvirkede af eksterne klimaforhold og fungerer stabilt i barske miljøer som f.eks.

Ekstremt kolde miljøer, område i store højder og våde, salttåge, sandstorm og andre barske miljøer.

4. Vedligeholdelsesfri og lave driftsomkostninger

Da der ikke er nogen risiko for gaslækage, er det ikke nødvendigt med jævne mellemrum at efterfylde SF₆ eller kontrollere gastrykket. Behovet for gastryksovervågning er elimineret, hvilket i høj grad reducerer vedligeholdelsen og opnår endda en virkelig vedligeholdelsesfri drift.

5. Kompakt struktur

Den dielektriske styrke af fast isolering er omkring 3~5 gange den for SF₆-gas, hvilket reducerer den nødvendige isolationsafstand betydeligt, hvilket reducerer udstyrsvolumen og fodaftryk, dette kan opfylde miniaturiseringskravene.

6. Intelligenskompatibilitet

Solid-isolerede RMU'er integreres nemt med intelligente distributionsterminaler. Ved at tilføje intelligente måle- og kontrolenheder (kompatible med IEC 61850) og 5G/fiberoptiske kommunikationsmoduler kan realtidsparametre som switchstatus, belastningsstrøm og intern temperatur/fugtighed uploades.

Kernekomponenter og struktur af den mellemspændings solidisolerede ringhovedenhed:

Kernekomponenter

Struktur layout

Gasisoleret ringhovedenhed vs solidisoleret ringhovedenhed:

Hovedfunktionsenheder til miljøvenlig ringhovedenhed

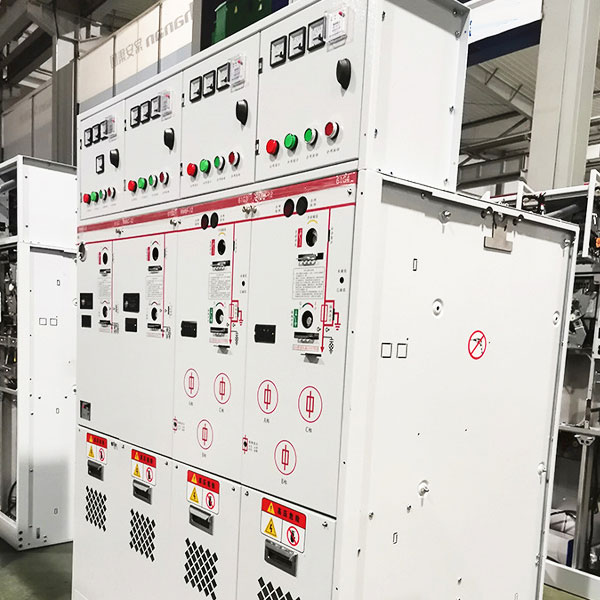

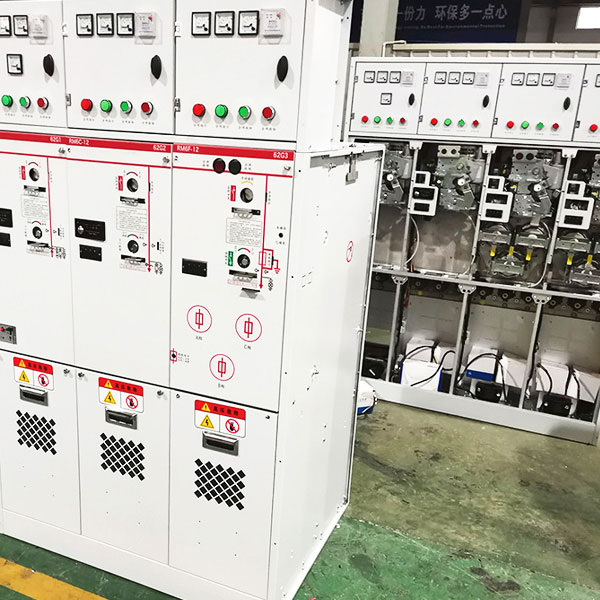

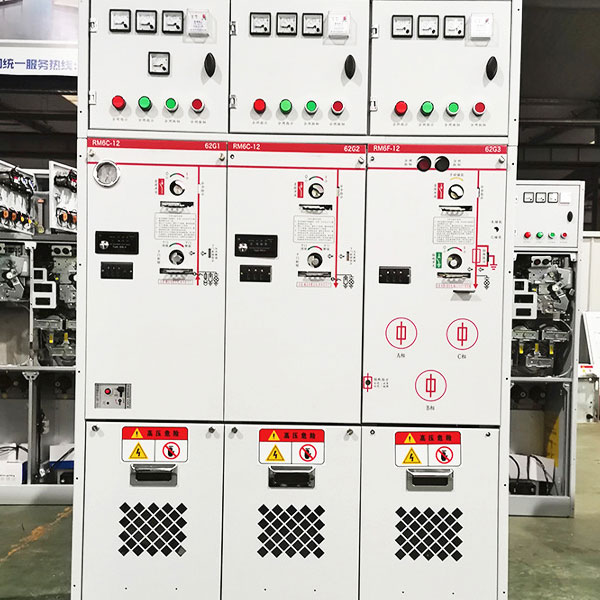

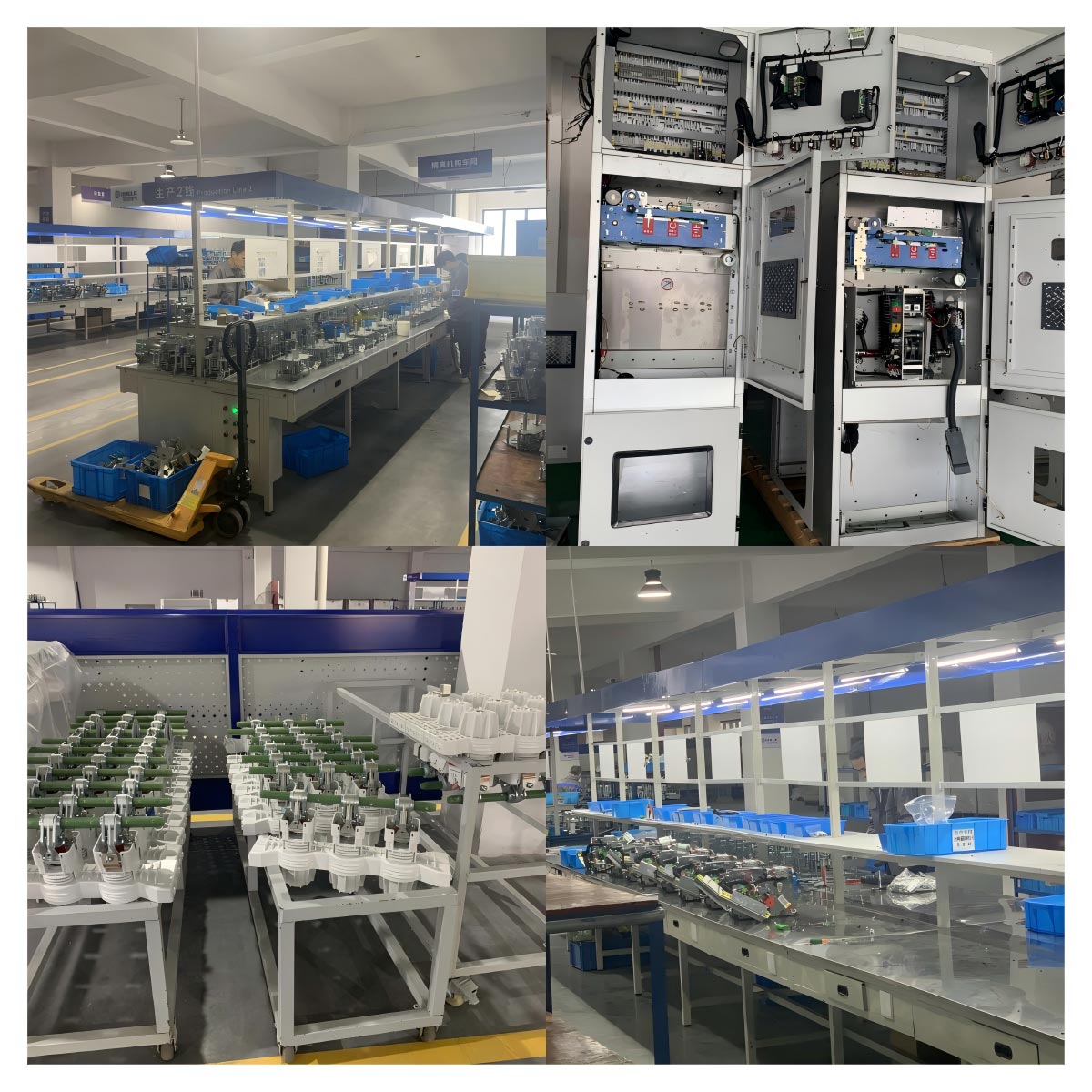

Vores værksted

Produktudstillinger
