Hvad er koblingsudstyr?

Koblingsudstyr (også kendt som metalindkapslet koblingsudstyr eller samlet distributionsudstyr) er et integreret elektrisk system, der primært består af afbrydere og relaterede styreenheder.

Den kombinerer komponenter såsom afbrydere, belastningsafbrydere, afbrydere, sikringer, instrumenttransformatorer, overspændingsbeskyttelsesanordninger, samleskinner og isoleringssystemer i et metalkabinet.

Disse komponenter er samlet i henhold til et defineret elektrisk enkeltlinjediagram, der danner en standardiseret og modulær distributionsenhed.

Hovedfunktionerne af koblingsudstyr omfatter:

• Skift af elektriske kredsløb
• Systemkontrol og beskyttelse
• Måling og overvågning af elektriske parametre

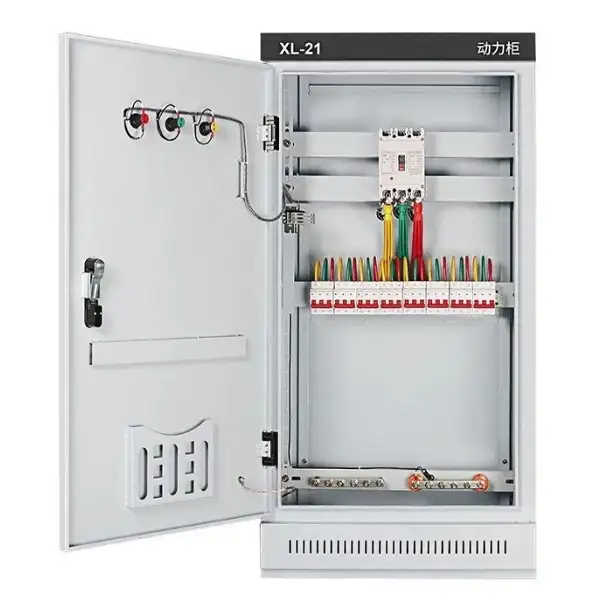

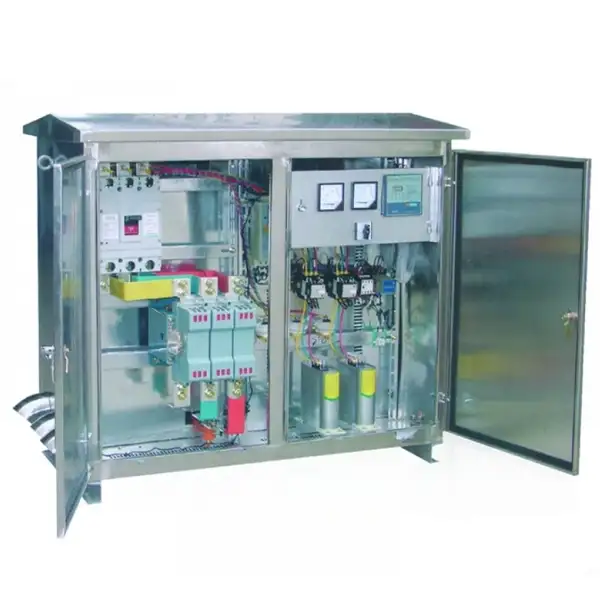

Lavspændingskoblinger bruges typisk i distributionsnetværk op til 1000V AC, mens mellemspændingskoblinger anvendes i systemer, der spænder fra 3,6kV til 40,5kV.

Typer af koblingsudstyr

Koblingsudstyr kan klassificeres baseret på spændingsniveau, isoleringsteknologi, strukturelt design og anvendelsesfunktion.

1. Klassificering efter spændingsniveau

2. Klassificering efter isoleringsmedium

Luftisoleret koblingsudstyr

Den bruger luft som det primære isoleringsmedium. Den har en moden struktur, nem vedligeholdelse og er meget udbredt i traditionelle distributionssystemer. Typiske eksempler omfatter lavspændingsskabe og metalindkapslede mellemspændingssystemer.

Gasisoleret koblingsudstyr

Den omslutter alle højspændingskomponenter inde i et forseglet rum fyldt med SF₆, nitrogen eller tør luft. Det tilbyder fremragende isoleringsevne, kompakt struktur og stærk miljøtilpasningsevne.

Solid-isoleret koblingsudstyr

Den bruger epoxyharpiks til at indkapsle levende komponenter, hvilket giver stærk modstand mod barske miljøer såsom fugt, støv og forurening.

3. Klassificering efter struktur

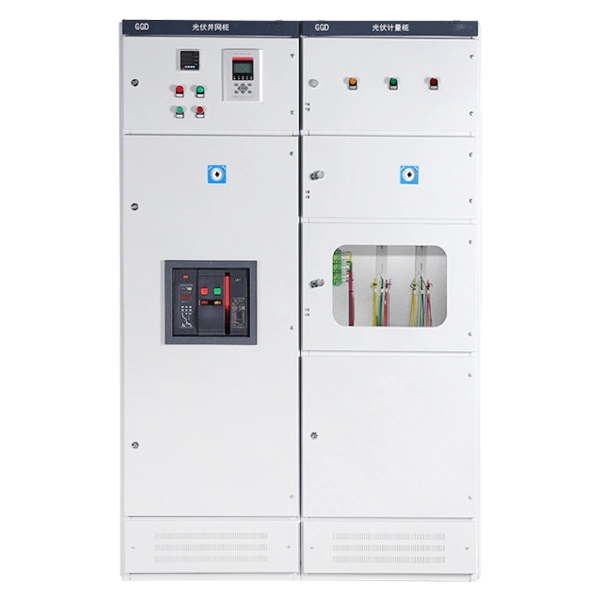

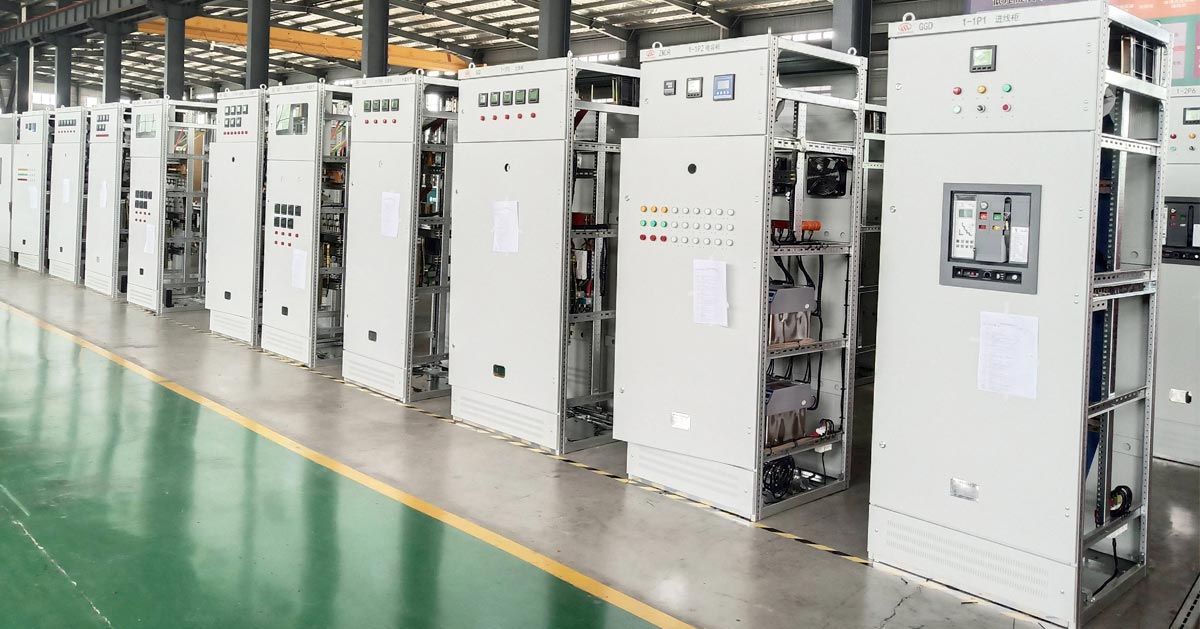

Fast Type koblingsudstyr

Alle komponenter er fastgjort inde i skabet. Den har en enkel struktur og et omkostningseffektivt design, der almindeligvis anvendes i standard distributionssystemer.

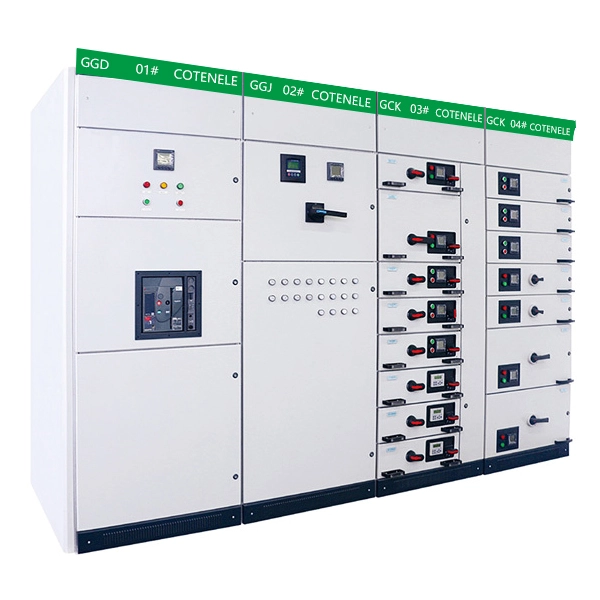

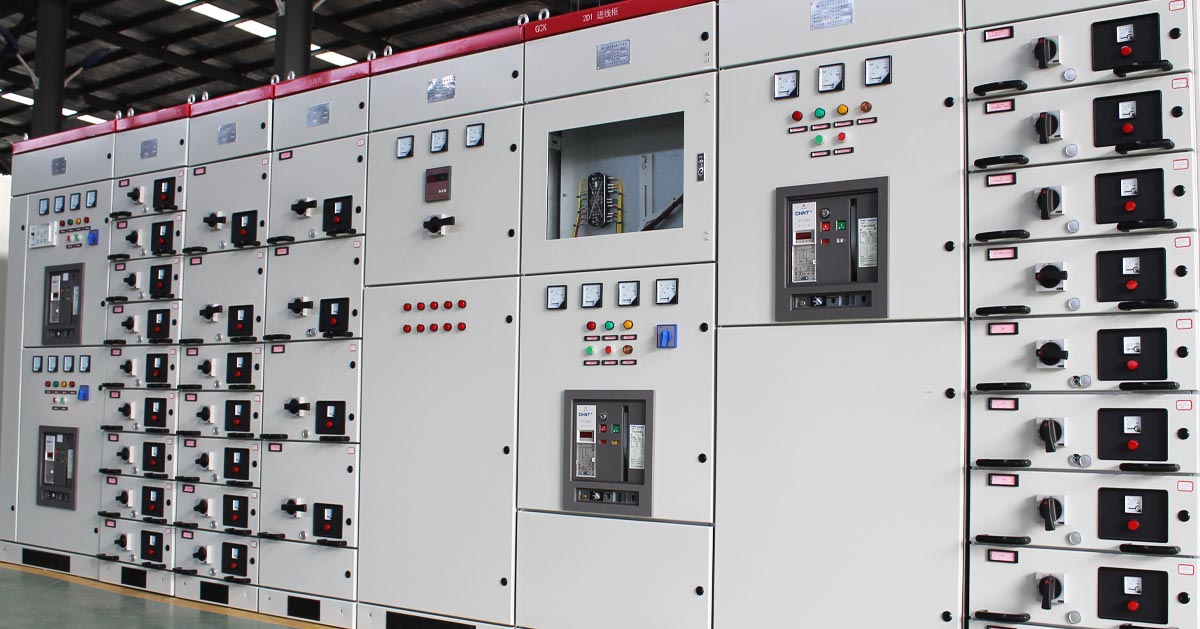

Udtrækkeligt koblingsudstyr

Afbryderen eller den funktionelle enhed er installeret på en bevægelig vogn, hvilket muliggør nem vedligeholdelse og udskiftning. Denne struktur forbedrer modularitet og operationel fleksibilitet. Mellemspændingscentermonteret koblingsudstyr er et typisk eksempel.

Typiske koblingsudstyrstyper

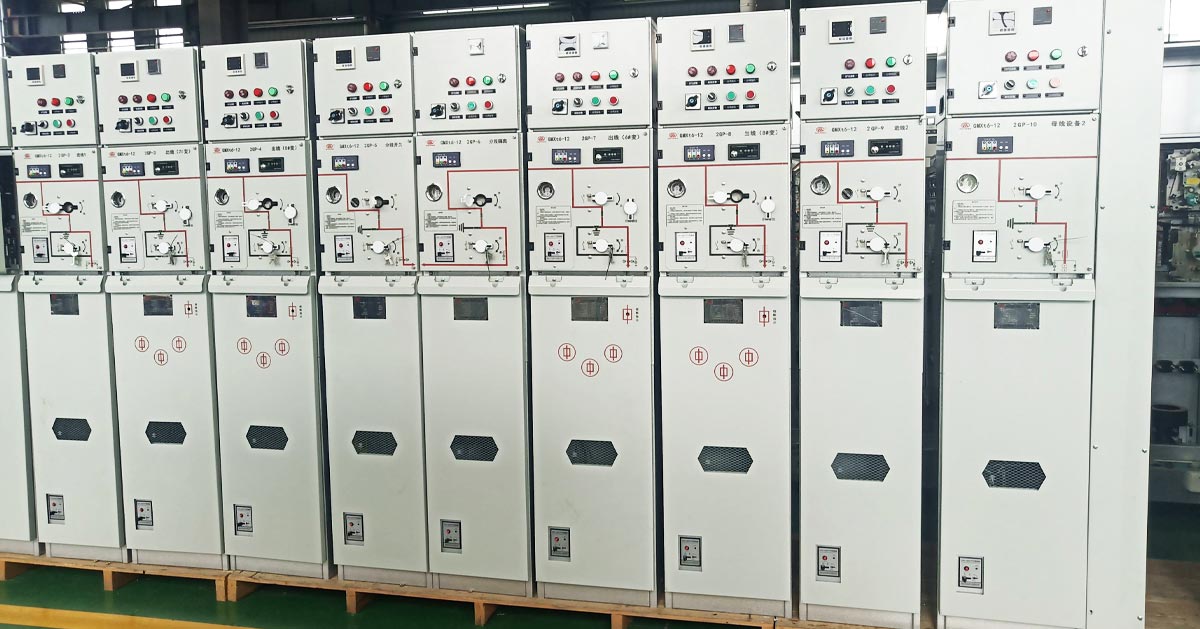

Ring Hovedenhed

Ringhovedenheder er kompakte distributionssystemer designet til ringnetværksstrømforsyning. De bruger belastningsafbrydere kombineret med sikringsbeskyttelse til at kontrollere og isolere fejl.

RMU'er er meget udbredt i bydistributionsnetværk, boligsamfund, kommercielle bygninger og industrielle faciliteter. De fås i luftisolerede og gasisolerede designs, der tilbyder kompakt størrelse, enkel betjening og pålidelig ydeevne.

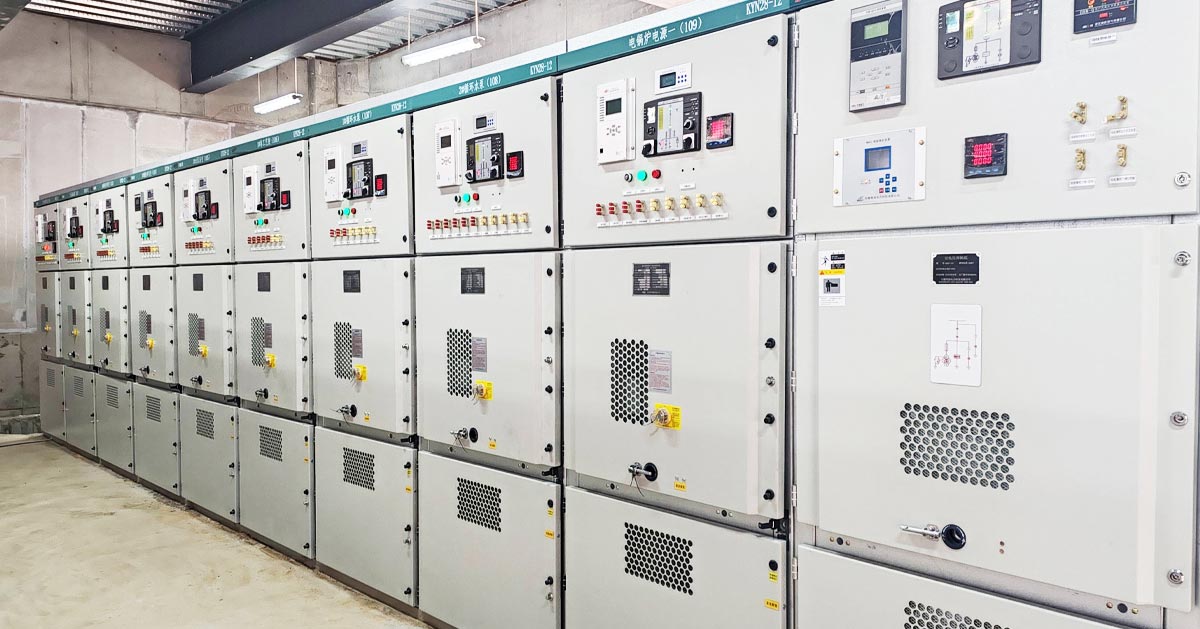

Centermonteret koblingsudstyr

Centermonteret koblingsudstyr er et metalbeklædt udtrækbart mellemspændingsdistributionssystem, der typisk bruges ved 3,6 kV-12 kV.

Dens struktur er opdelt i tre rum:

• Samleskinne og instrumentrum
• Afbryderrum
• Kabelrum

Dette design forbedrer sikkerheden og isolationen mellem funktionelle enheder. Det er meget udbredt i kraftværker, industrianlæg, transformerstationer og til start af højspændingsmotorer. Den understøtter også sammenlåsende beskyttelsesfunktioner for at sikre sikker drift af systemet.

Gasisoleret koblingsudstyr

Gasisoleret koblingsudstyr omslutter alle elektriske komponenter inde i et forseglet metalhus fyldt med isoleringsgas.

Det er meget modstandsdygtigt over for miljøpåvirkninger såsom fugt, støv, forurening og korrosive atmosfærer. Det er meget udbredt i bybanetransit, petrokemiske anlæg, metallurgi og højhøjdeområder.

Sammenlignet med luftisolerede systemer er C-GIS mere kompakt, kræver væsentlig mindre installationsplads og tilbyder en lang levetid med minimale vedligeholdelseskrav.

Anvendelsesområder for koblingsudstyr

Koblingsudstyr er meget udbredt i:

• Elproduktionssystemer
• Transmissions- og distributionsstationer
• Industri- og mineanlæg
• Bymæssige bolig- og erhvervsbygninger
• Datacentre og infrastrukturprojekter

RMU'er bruges almindeligvis i distributionsnetværk og kompakte understationer. Centermonteret koblingsudstyr anvendes hovedsageligt i mellemspændingsstyring og motorstartsystemer. Gasisoleret koblingsudstyr foretrækkes i barske miljøer med pladsbegrænsninger.

Sådan vælger du egnet koblingsudstyr

At vælge det rigtige koblingsudstyr kræver evaluering af flere nøglefaktorer:

1. Elektriske driftsforhold

Spændingsniveau, strømkapacitet, frekvens og belastningskarakteristika skal tages i betragtning for at sikre stabil og sikker drift.

2. Miljøforhold

Temperatur, fugtighed, højde, seismisk niveau og forureningsgrad påvirker direkte isoleringsevnen og udstyrets levetid.

3. Kortslutningskrav

Nominel korttidsmodstandsstrøm og brydekapacitet skal svare til systemfejlniveauer. Mellemspændingssystemer bruger typisk en 3-sekunders rating, mens lavspændingssystemer ofte bruger 1-sekunds ratings.

4. Belastningsegenskaber

Forskellige belastningstyper kræver forskellige konfigurationer, såsom afbryderpaneler eller belastningsafbrydersystemer.

5. Applikationsmiljø

• Generelt indre områder: luftisoleret koblingsudstyr
• Pladsbegrænsede områder: kompakte eller gasisolerede systemer
• Sekundær distribution: RMU-systemer
• Industriel udvidelse: Anvender et modulært og udtrækssystem.

6. Projekttype

Nye installationer bruger typisk moderne, højeffektive systemer, mens eftermonteringsprojekter kan følge eksisterende konfigurationer.

7. Vedligeholdelseskrav

Udstyrsdesign skal tillade nem vedligeholdelse med stærk anti-korrosions- og anti-forureningsevne.

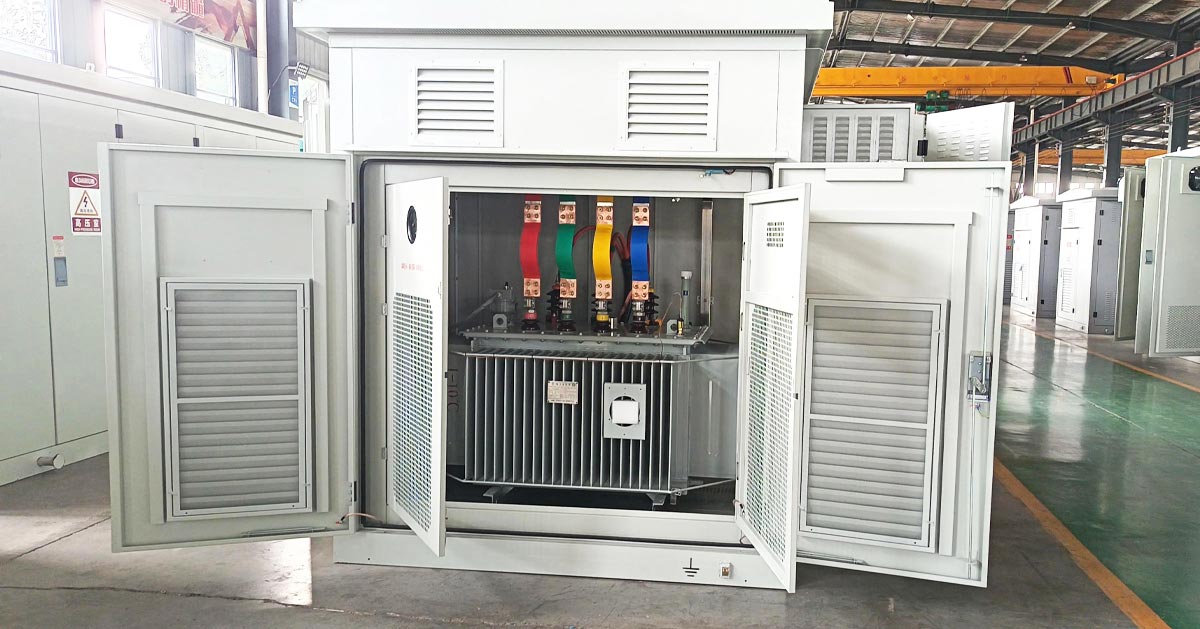

Koblingsudstyr i præfabrikerede understationer

En præfabrikeret transformerstation integrerer højspændingsanlæg, transformere, lavspændingsanlæg og styresystemer i et kompakt kabinet.

Højspændingsside

Inkluderer mellemspændingskoblingsudstyr såsom KYN28A-12 eller RMU-systemer, udstyret med beskyttelsesrelæer og kommunikationssystemer.

Transformer

Bruger typisk olie-nedsænkede eller tør-type transformere med lavt tab og høj effektivitet.

Lavspændingsside

Bruger lavspændingskoblingssystemer af udtrækstype for nem vedligeholdelse og pålidelig strømfordeling.
