11KV indendørs metalbeklædt mellemspændingsafbryder
Cotenele er en fabrik, der fremstiller elektriske paneler, som er beliggende i Wenzhou by i Kina, vi leverer kyn28-12 serie 11KV indendørs metalbeklædt mellemspændingsafbryder og de interne kernekomponenter såsom vakuumafbryder, belastningsafbryder, strømtransformator og spændingstransformator osv. inden for dem, vores elektriske produkter har eksporteret mange af vores lande, og de har eksporteret mange af vores lande kunder.
Cotenele er en hovedleverandør til kyn28-12-seriens 11KV indendørs metalbeklædt mellemspændingskoblingsudstyr i Kina, dette mellemspændingskoblingsudstyr, der almindeligvis er kendt som et "udtræks" eller "udtrækkeligt" panel, er designet til sikker og fleksibel strømfordeling. Dens definerende egenskab er den aftagelige afbrydertruck, der kan rulles ind i "service" eller "test/isoleret" positioner, hvilket muliggør hurtig udskiftning og vedligeholdelse uden at afbryde hele enheden.
En robust metalindkapslet konstruktion, opdelte rum (afbryder, samleskinne, kabel- og instrumentrum) og obligatoriske mekaniske låse (fem beskyttelsesfunktioner) sikrer høj driftssikkerhed. Disse enheder anvendes i vid udstrækning i primære og sekundære distributionsnetværk af krafttransformatorstationer, industrielle anlæg (stål, petrokemiske, minedrift), kommercielle bygninger, datacentre og vedvarende energianlæg såsom solenergiparker og vindmølleparker. De overholder den internationale standard IEC 62271-200 og den nationale standard GB/T 3906, 4906, 4906 og DL.
Produkt model
Vigtigste tekniske parametre
| ltem | Enhed | Tekniske parametre | |
| Nominel spænding | KV | 3.6, 7.2, 12 | |
| Nominel frekvens | Hz | 50 | |
| Mærkestrøm af afbryder | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Mærkestrøm af koblingsudstyr | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Nominel korttidsmodstandsstrøm (4S) | KA | 20, 25, 31,5, 40 | |
| Nominel spidsmodstandsstrøm (peak) | KA | 50, 63, 80, 100 | |
| Nominel kortslutningsbrudstrøm | KA | 20, 25, 31,5, 40 | |
| Nominel kortslutningslukkestrøm (peak) | KA | 50, 63, 80, 100 | |
| Nominel isoleringsniveau 1 minuts strømfrekvens modstår spænding |
Fase-til-fase, Fase-til-jord |
KV | 24, 32, 42 |
| Mellem åbne kontakter | KV | 24, 32, 42 | |
| Lynimpuls Modstå spænding (spidsværdi) |
Fase-til-fase, Fase-til-jord |
KV | 40, 60, 75 |
| Mellem åbne kontakter | KV | 46, 70, 85 | |
| Beskyttelsesgrad | Skallen er IP4X, og når dørene til rum og afbryderrum åbnes, er den IP2X. | ||
Arbejdsforhold
1. Omgivelseslufttemperatur: maksimum +40 °C, minimum –15 °C.
2. Relativ luftfugtighed: dagligt gennemsnit ≤95 % med et tilsvarende dagligt gennemsnitligt vanddamptryk på ikke over 2,2 KPa; månedsgennemsnit ≤90 % med et tilsvarende månedligt gennemsnitligt vanddamptryk på højst 1,8 KPa.
3. Højde: ikke over 1000 m over havets overflade.
4. Seismisk intensitet: ikke større end størrelsesorden 8.
5. Den omgivende luft skal være fri for væsentlig forurening med ætsende eller brændbare gasser, vanddamp eller lignende midler.
6. Installationsstedet skal være fri for kraftige vibrationer.
7. Hvis driftsbetingelserne overstiger de normale grænser angivet i GB3906, skal brugeren og vores virksomhed gensidigt aftale de nødvendige bestemmelser gennem konsultation.
Hvad er Drawout Metal-indkapslet koblingsudstyr?
KYN28-12 11KV indendørs metalbeklædt mellemspændingskoblingsudstyr er en elektrisk enhed, som afbrydertruck er installeret i det midterste rum af koblingsudstyret. Hele kabinettet er opdelt i fire uafhængige rum af metalskillevægge:
1. Afbryderrum (midten):Indeholder vakuumafbryderen (f.eks. VS1 eller VD4). Lastbilen har tre positioner: Service, Test/Isolation og Fjernet. Den kan nemt sættes ind/ud, hvilket muliggør bekvem vedligeholdelse - Udskiftning af afbryderen kræver ikke, at hele panelet afbrydes.
2. Samleskinnerum:Placeret i den øverste bagerste del. Indeholder hovedskinner og grenskinner, der forbinder flere koblingspaneler.
3. Kabelrum:Placeret i den nederste bagdel. Anvendes til tilslutning af udgående kabler, overspændingsafledere og jordafbrydere.
4. Lavspændingsrum (instrument):Placeret i den forreste øverste del. Huser beskyttelsesrelæer (mikrocomputer-baserede), instrumenter, indikatorlys og andre sekundære komponenter.
Observationsvinduer:Hvert rum er fuldstændig adskilt af jordede metalskillevægge, hvilket effektivt forhindrer en intern lysbuefejl i et rum i at påvirke tilstødende rum. Frontpanelet har observationsvinduer til at se lastbilens position og isolationskontaktstatus.
| Komponent | Fælles model | Fungere |
| Vakuumafbryder | VS1, VD4 | Lav/bryd normal belastning og kortslutningsstrømme |
| Jordingskontakt | JN15-12 | Tæt på jord på kabelsiden under vedligeholdelse af hensyn til personalesikkerhed |
| Strømtransformer | LZZBJ9-10 | Mål strøm, giv signaler til beskyttelse |
| Spændingstransformer | JDZ(J)10 | Giv spændingssignaler og styre strøm |
| Overspændingsafleder | HY5WZ-17/45 | Begræns lyn- og skifteoverspændinger |
| Mikrocomputer-baseret beskyttelsesrelæ | f.eks. RCS-9600-serien | Overstrøm, øjeblikkelig, jordfejlsbeskyttelse |
Konfiguration af hovedkomponenter
Hvad er fordelene ved KYN28-12 udtrækkelige metalindkapslede koblingsudstyr?
1. Høj pålidelighed:Metalbeklædt konstruktion med stærk intern buemodstandsevne, hvilket sikrer sikkerhed.
2. Nem vedligeholdelse:Udtrækkeligt design – udskiftning af afbryder tager kun få minutter, hvilket reducerer udfaldstiden markant.
3. Fem-forebyggende låse:Mekaniske/elektriske aflåsninger forhindrer fem typer fejlfunktion (f.eks. ingen belastningsbrud, ingen utilsigtet adgang til strømførende rum).
4. Høj standardisering:Moden produktion fra mange indenlandske producenter, god udskiftelighed af reservedele, lave indkøbs- og vedligeholdelsesomkostninger.
5. Fleksibel konfiguration:Kan monteres som indgående, udgående, måling, PT, bus-tie paneler osv., tilpasset forskellige hovedtilslutningsskemaer.
| Feature | KYN28-12 (kan trækkes ud) | XGN2-12(fast) | HXGN-12 (ring hovedenhed) |
| Afbryder type | Udtagelig (lastbil) | Fast monteret | Lastbrudskontakt +sikringskombinator |
| Vedligeholdelse bekvemmelighed | Fremragende | Dårlig | Medium |
| Brydeevne | Høj (op til 40kA) | Medium | Lav (sikringsbeskyttelse) |
| Størrelse | Større | Større | Lille |
| Koste | Medium | Sænke | Lav |
| Typisk anvendelse | Hoveddistribution, høj kapacitet | Eftermontering, lavt krav | Slutbrugerdistribution, lille kapacitet |
KYN28-12 Drawout Metal-indkapslet koblingsudstyr VS Andre koblingsanlæg

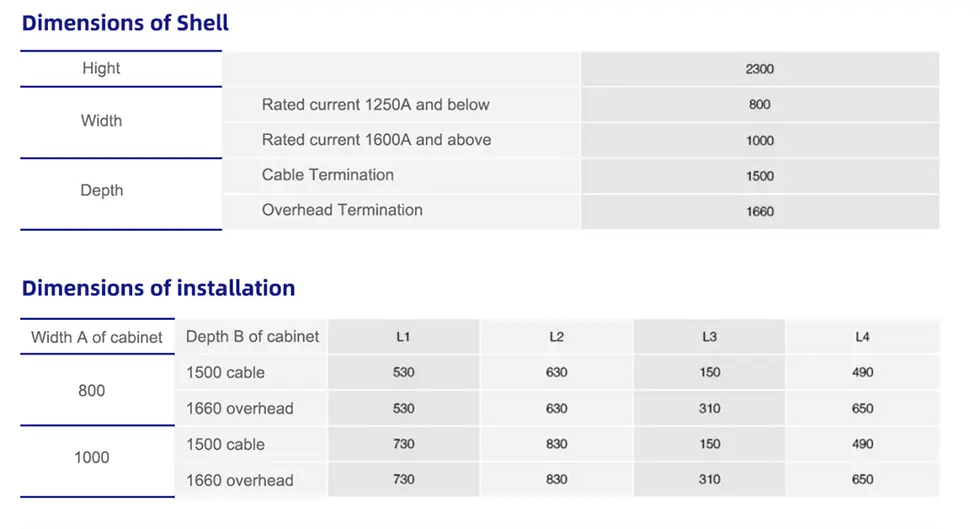

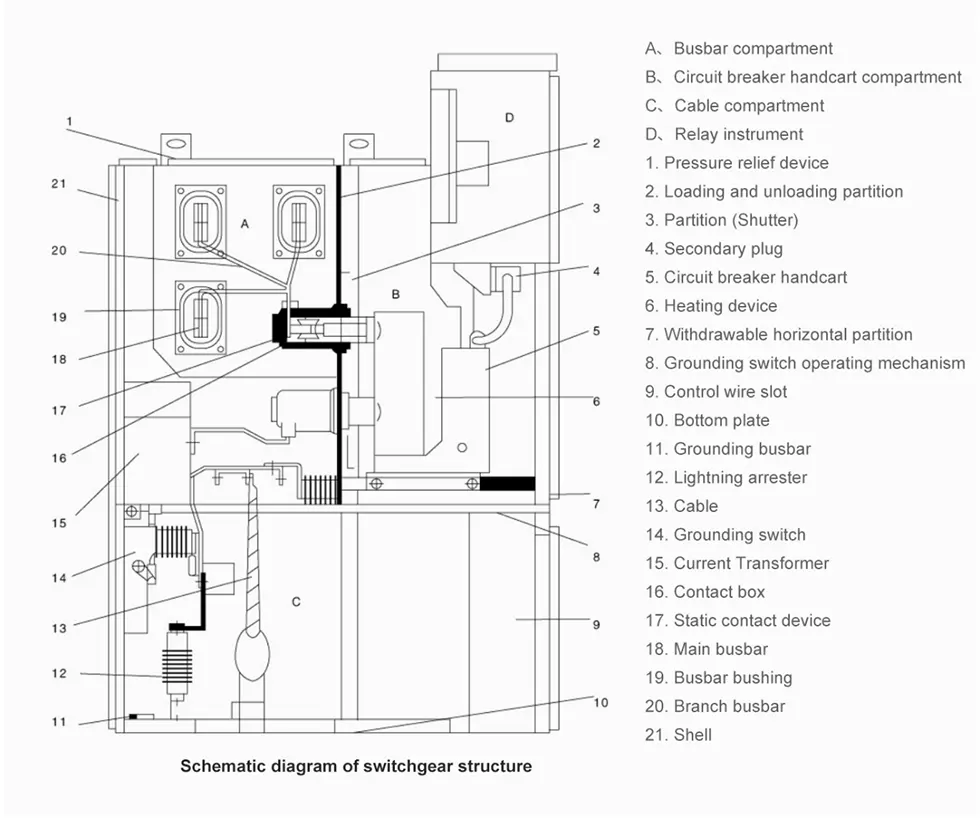

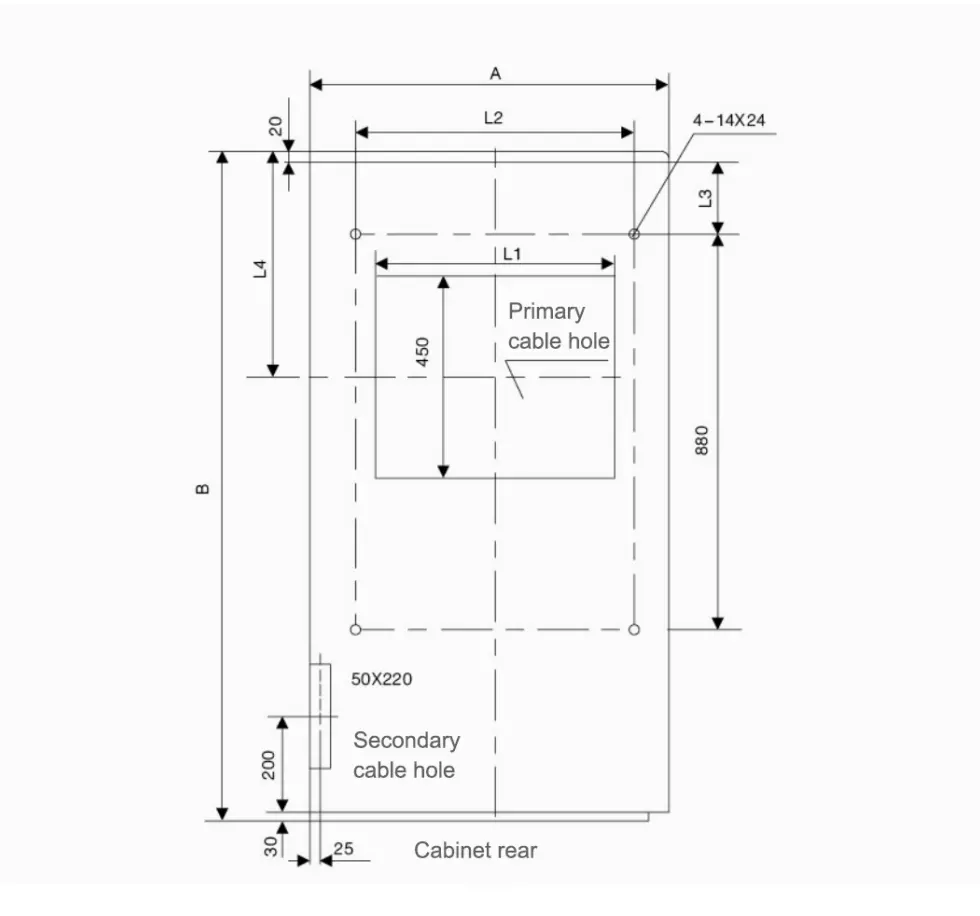

Skematisk diagram af koblingsanlæg struktur og installation

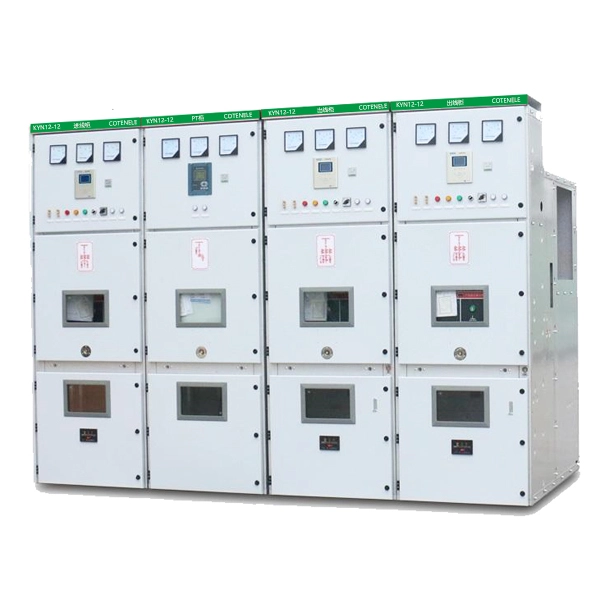

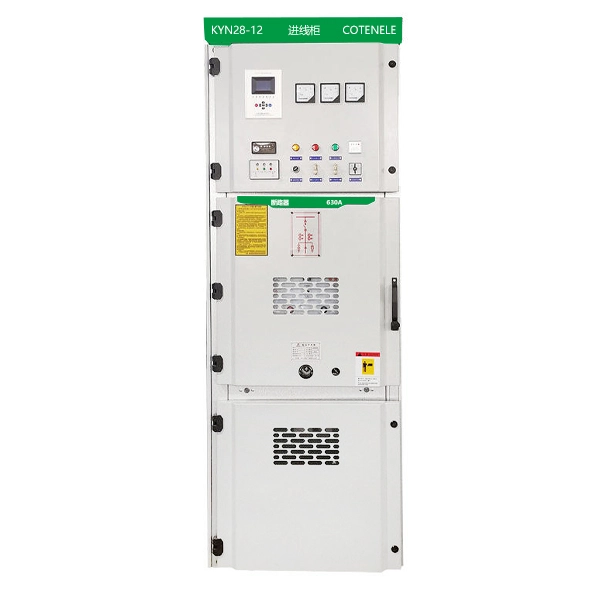

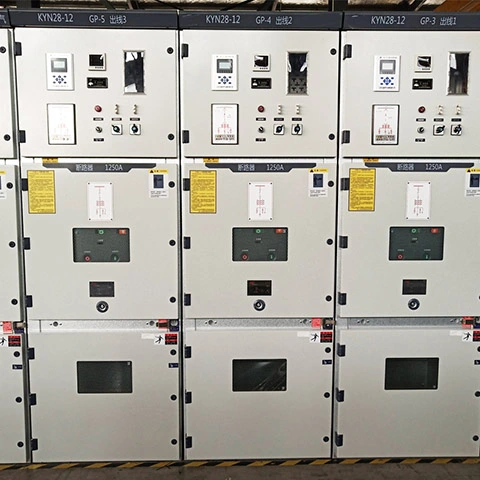

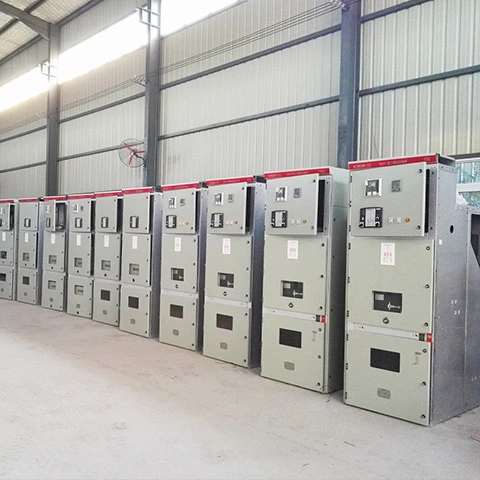

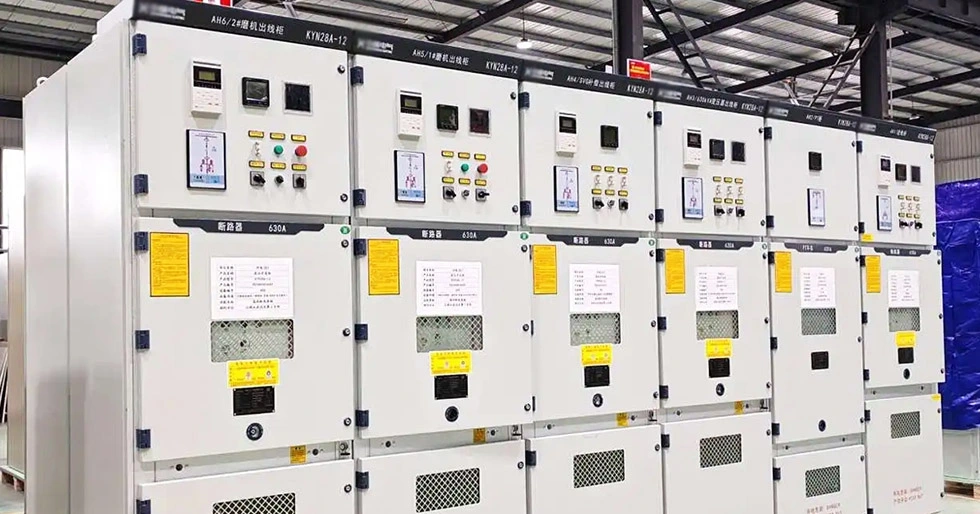

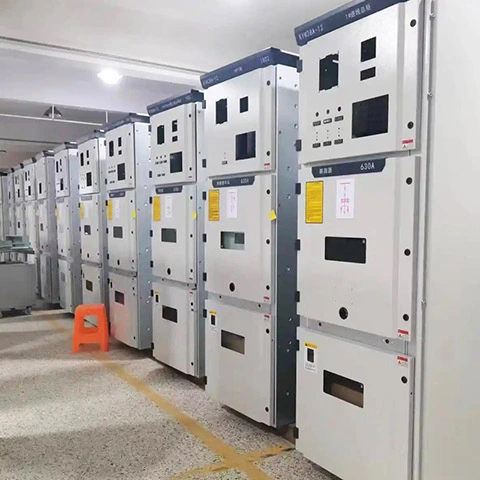

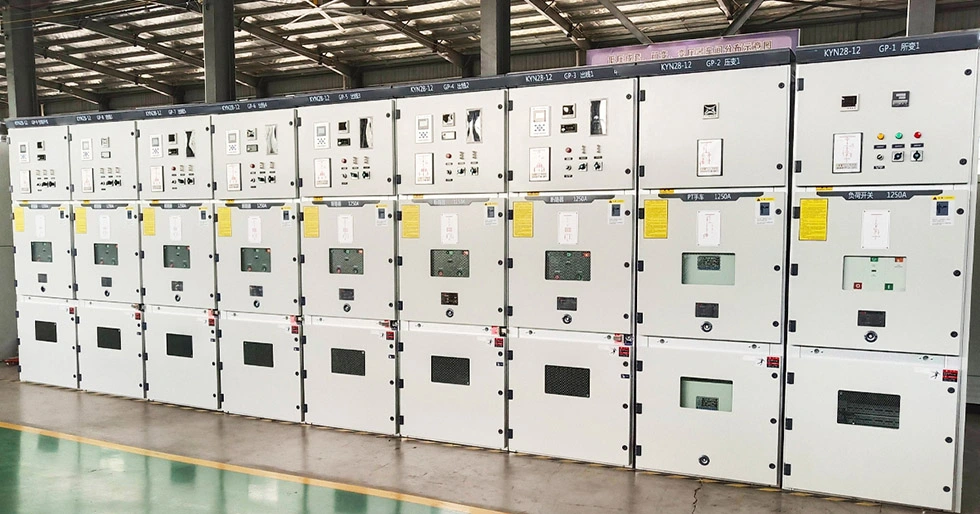

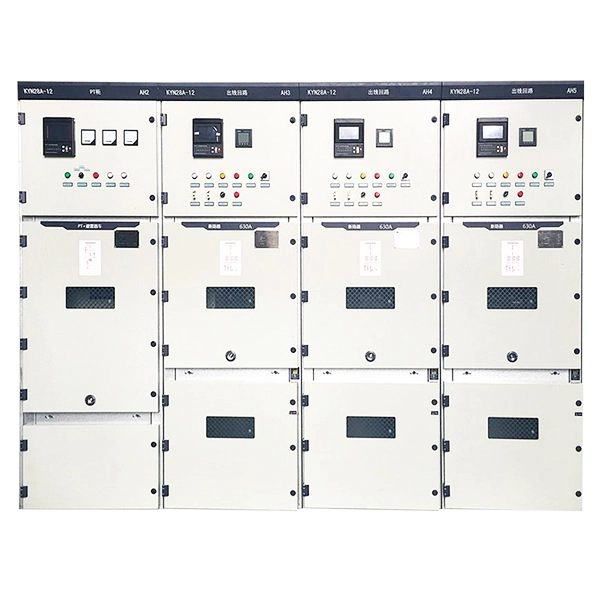

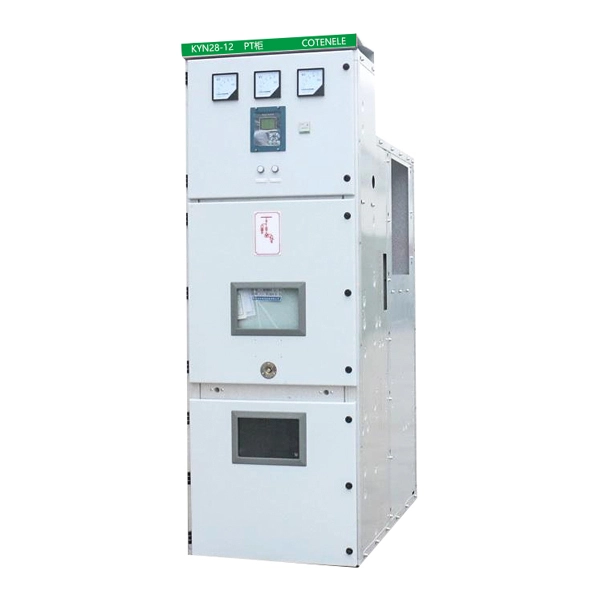

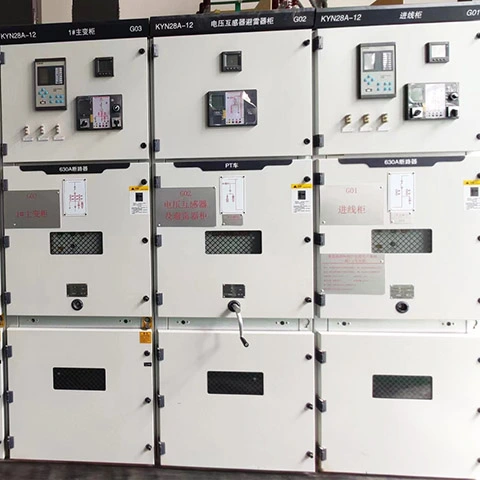

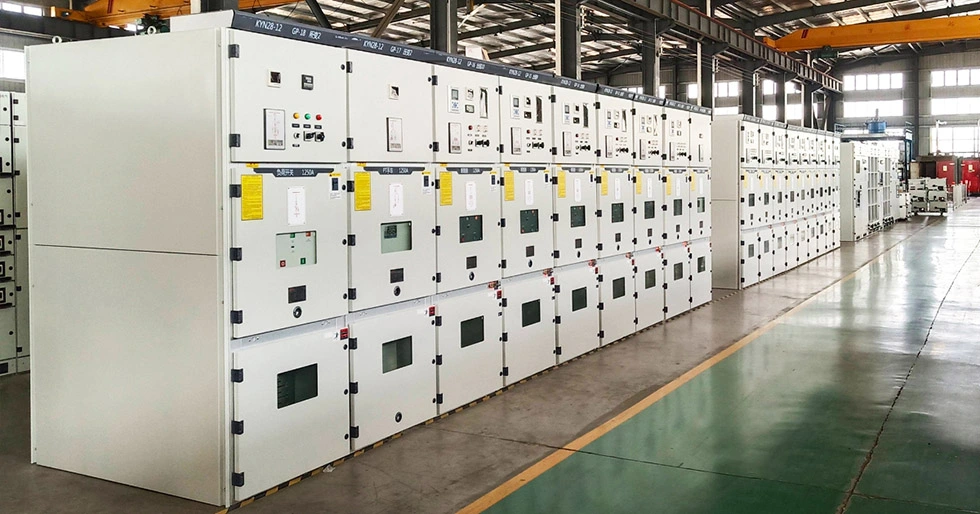

Produkter viser
