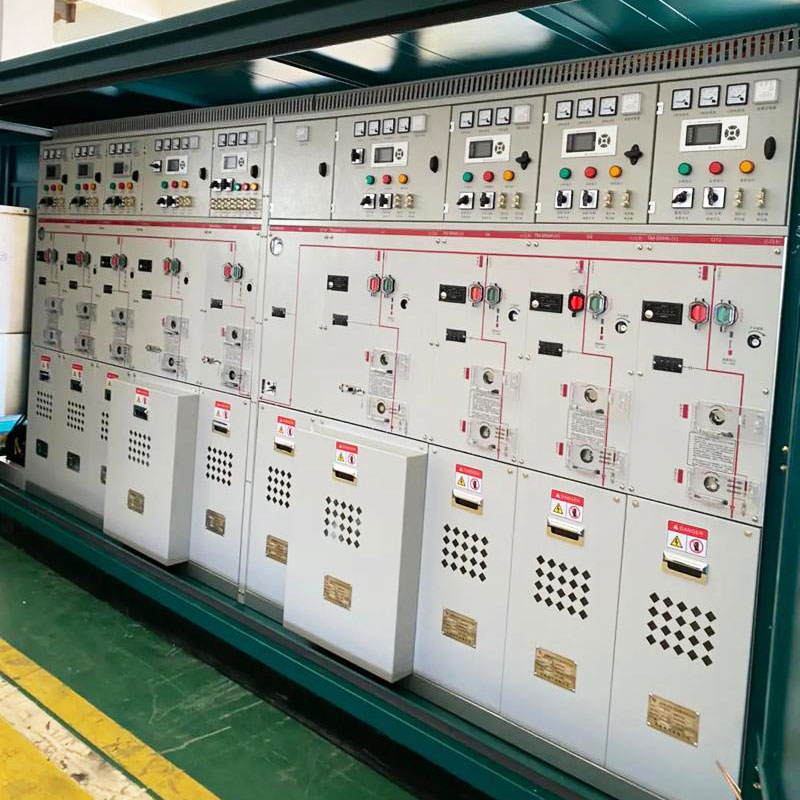

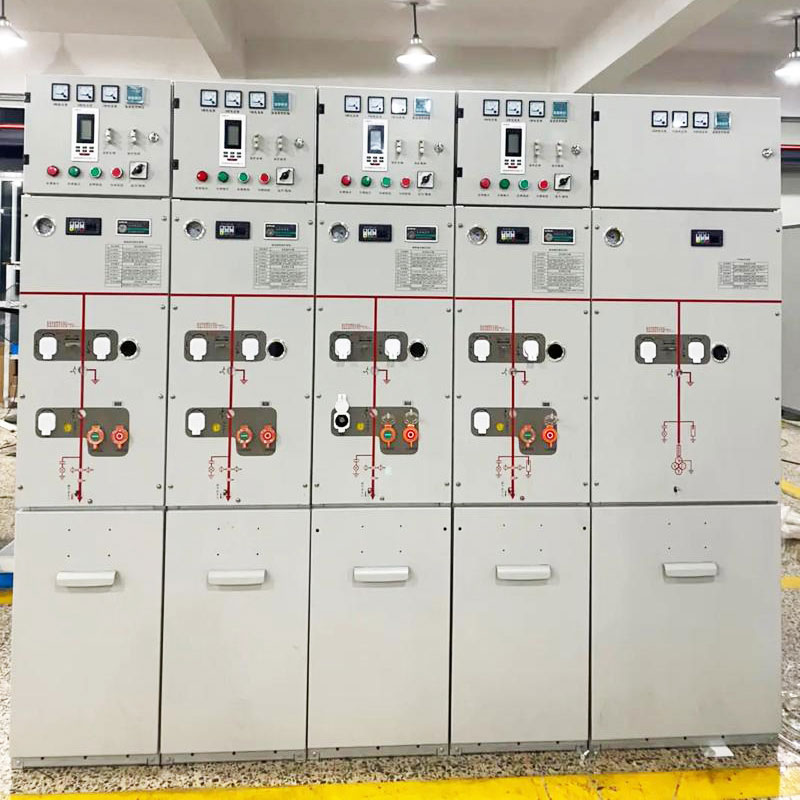

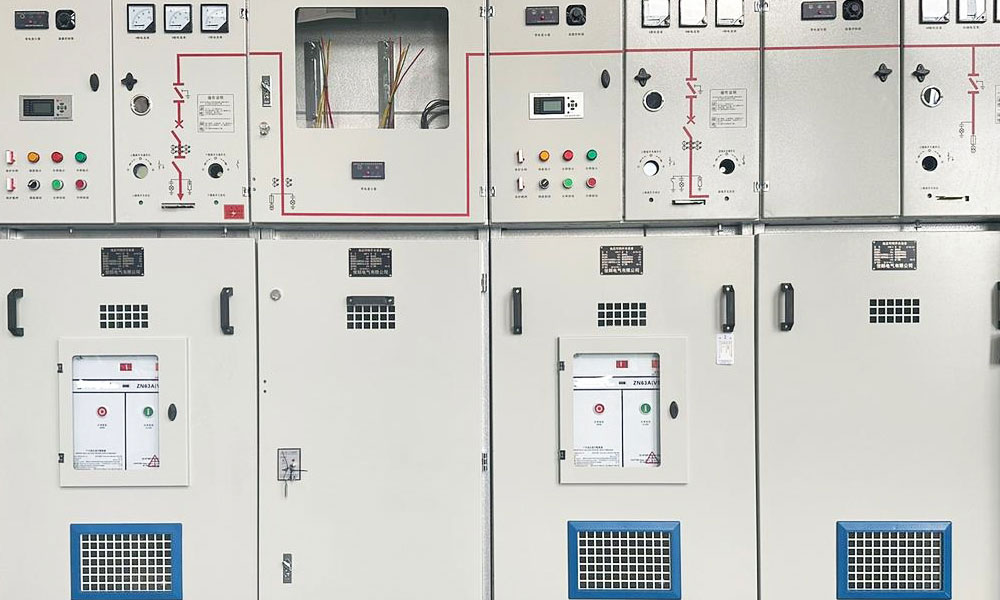

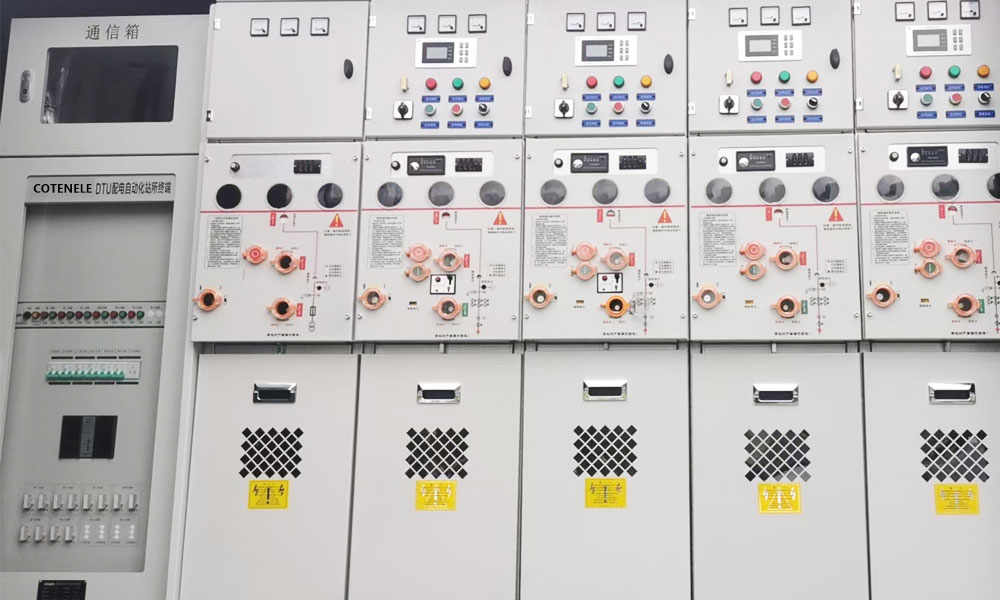

36KV Miljøvenlig Ring Hovedenhed

Cotenele er en stor producent af 36KV Environmentally Friendly Ring Main Unit (RMU) i Kina, og vores mellemspændings-RMU'er har eksporteret mange lande og regioner i Europa og USA. De miljøvenlige gasisolerede ringhovedenheder er SF6-fri, anvender tør luft eller N2 som isoleringsmedium, er et alternativ til traditionelle SF₆-isolerede MV-koblingsanlæg. En RMU rummer mellemspændingskoblingsenheder i et metalindkapslet kabinet, primært omskiftende belastningsstrømme, afbrydelse af kortslutningsstrømme og tomgangstransformatorstrømme. Disse mellemspændingskoblingsanlæg og ringhovedenheder, vi producerer, overholder relevante internationale standarder, såsom: IEC 62271-serien/4EU F-320AN-forordningen (4EU F-200AN) C37.20-serien, UL/NEMA-standarder.

Hvad er en 36KV Environmentally Friendly Ring Main Unit (RMU)?

En 36kV miljøvenlig gasisoleret ringhovedenhed er en mellemspændingsfordelingskoblingsenhed med en nominel spænding på 36kV, der bruger en miljøvenlig gas (som erstatning for SF₆) som det isolerende medium, vakuumafbrydelsesteknologi til strømafbrydelse, og med alle højspændingsspændingsspændingsførende dele og indvendige ståltætningselementer af stål i en tank.

Nøglekarakteristika:

1. Nominel spænding: 36kV (dækker også 24kV, 40,5kV osv., f.eks. XGN-24/36)

2. Isoleringsmedium: tør luft, ren luft, nitrogen eller gasblandinger med lav GWP, såsom C4/CO₂ eller C5/CO₂

3. Lysbueslukningsmetode: vakuumafbryder

4. Konstruktion: fuldt forseglet gastank i rustfrit stål; beskyttelsesklasse op til IP67

5. Designstandarder: i overensstemmelse med IEC og GB/T standarder

6. I modsætning til traditionelt SF₆ gasisoleret koblingsudstyr bevarer den miljøvenlige version alle fordelene ved Gas-Insulated Switchgear (GIS) – kompakt struktur, vedligeholdelsesfri drift, stærk miljøtilpasningsevne – samtidig med at den høj-GWP SF₆ gas helt elimineres.

Ansøgningsomfang:

Den 36 kV miljøvenlige gasisolerede ringhovedenhed bruges hovedsageligt i mellemspændings sekundære strømdistributionssystemer og terminalstrømforsyningsscenarier.

1. Bydistributionsnetværk:

Denne miljøvenlige gasisolerede ringhovedenhed bruges hovedsageligt i bydistributionsnetværksscenarier, omskifterstationer og kabelfordelingsbokse.

2. Vedvarende energiproduktion:

• Vindmølleparker : Den 36 kV miljøvenlige RMU er særligt velegnet til hav- og landvindmølleparker. Det er et meget vigtigt forbindelsespunkt mellem vindmøller og elnettet, dette vil sikre sikker og effektiv kraftoverførsel, og kan modstå høj saltholdighed, høj luftfugtighed og barske havmiljøer.
• Fotovoltaiske (PV) anlæg : Den 36 kV miljøvenlige gasisolerede RMU fungerer som grænsefladen mellem det fotovoltaiske array og nettet, hvilket giver switch- og beskyttelsesfunktioner, isolerer det fotovoltaiske array til vedligeholdelse eller fejlfinding og styrer strømmen af ​​strøm fra arrayet til nettet.

3. Industrielle og kommercielle applikationer:

Den 36 kV miljøvenlige gasisolerede RMU er meget velegnet til industrivirksomheder, let industri, petrokemi, datacentre, store miner, lufthavne, jernbaner, kommercielle distrikter, højhuse og andre transformerstationer og eldistributionssteder.

4. Transportinfrastruktur:

Denne miljøvenlige RMU kan modstå barske forhold såsom vibrationer, korrosion og fugt, hvilket kan sikre sikker og stabil strømforsyning til transportinfrastruktur. Derfor er det almindeligt anvendt i strømforsyningssystemer til motorveje, undergrundsbaner, jernbanetransit og omsluttende understationer.

5. Særlige miljømæssige anvendelser:

Alle mellemspændingskomponenter i denne 36kV miljøvenlige ringhovedenhed er forseglet i et metalhus fyldt med isolerende gas, og deres ydeevne påvirkes ikke af eksterne miljøfaktorer. Specielt velegnet til høje, strenge kolde, fugtige og forurenede miljøer, er den meget udbredt i specielle barske brugsscenarier såsom højhøjdeområder og havvindmølleparker.

De vigtigste produktfordele:

1. Miljøvenlig: Denne 36kV miljøvenlige gasisolerede ringhovedenhed bruger en gasblanding af tør luft， N2 eller lavtemperatur kammergasemissioner for at eliminere drivhusgasemissioner af svovlhexafluorid og understøtte genanvendelighed gennem hele dens livscyklus.

2. Sikker og pålidelig: Denne miljøvenlige ringhovedenhed kan modstå nul tryk (selv ved atmosfærisk tryk) og er udstyret med en fuldt forseglet IP67 rustfri lagertank, som ikke påvirkes af fugt, saltspray og forurening.

3. Kompakt og modulopbygget: Denne miljøvenlige ringhovedenhed er meget kompakt i størrelsen, med en enkelt lagertankbredde så lav som 420 millimeter og udvidelige sider/toppe for nemme netværksopgraderinger.

4. Vedligeholdelsesfri: Kernekomponenterne i denne mellemspændingsringhovedenhed kræver ikke regelmæssig vedligeholdelse; Lav kredsløbsmodstand kan reducere energitab og driftsomkostninger.

5. Intelligent: Denne 36 kV miljøvenlige gasisolerede ringhovedenhed understøtter fjernovervågning, SCADA-integration, IoT-sensorer og forudsigelig vedligeholdelse baseret på kunstig intelligens.

6. Stærk miljøtilpasningsevne: Denne miljøvenlige ringhovedenhed kan fungere stabilt inden for et temperaturområde på -40 ° C til +50 ° C, kan arbejde i miljøer op til 3000 meter over havets overflade og kan fungere normalt i barske kyst- eller havmiljøer.

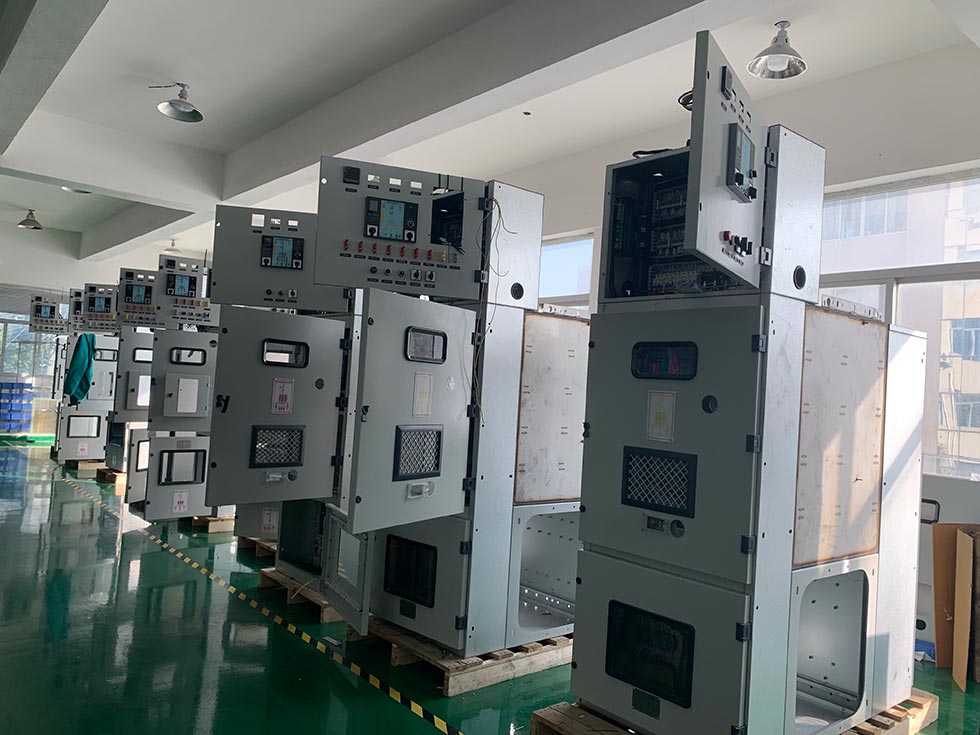

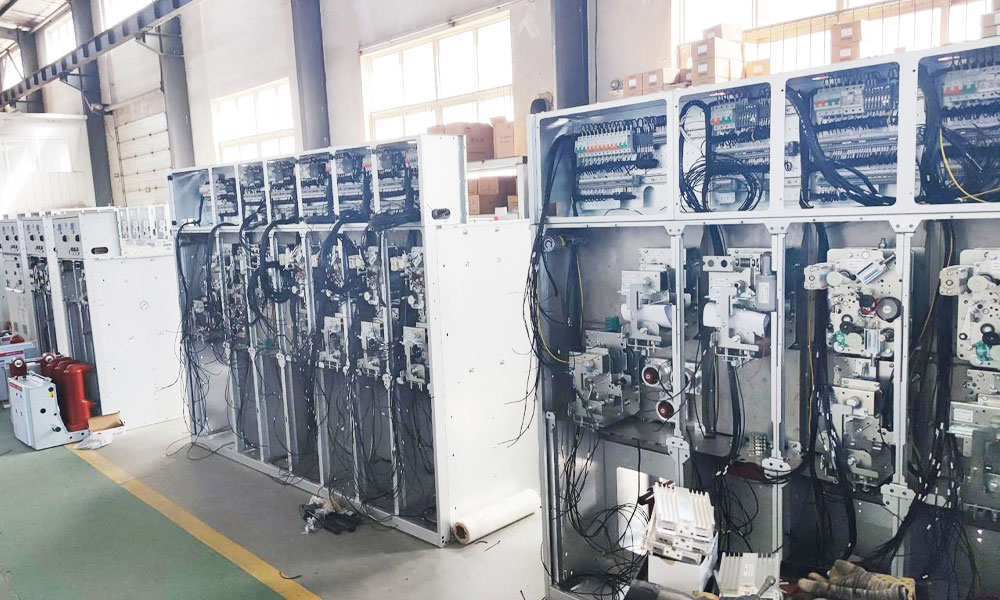

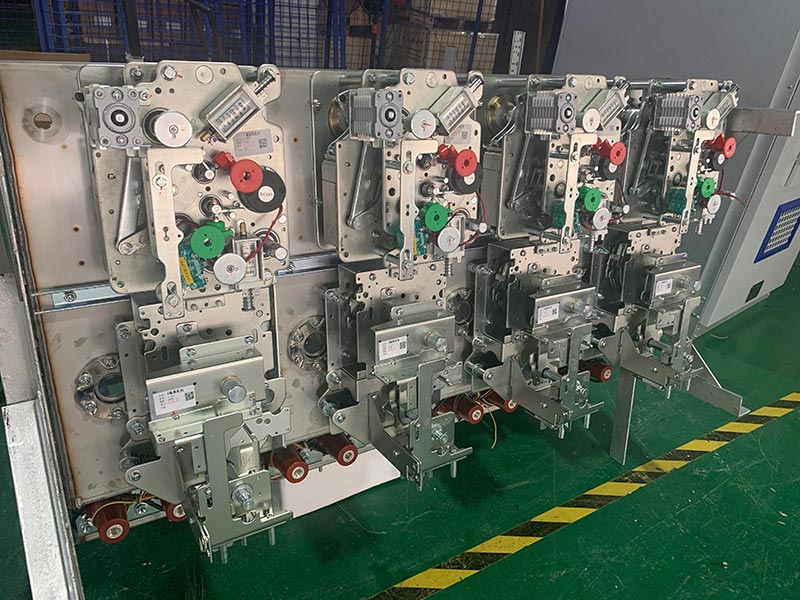

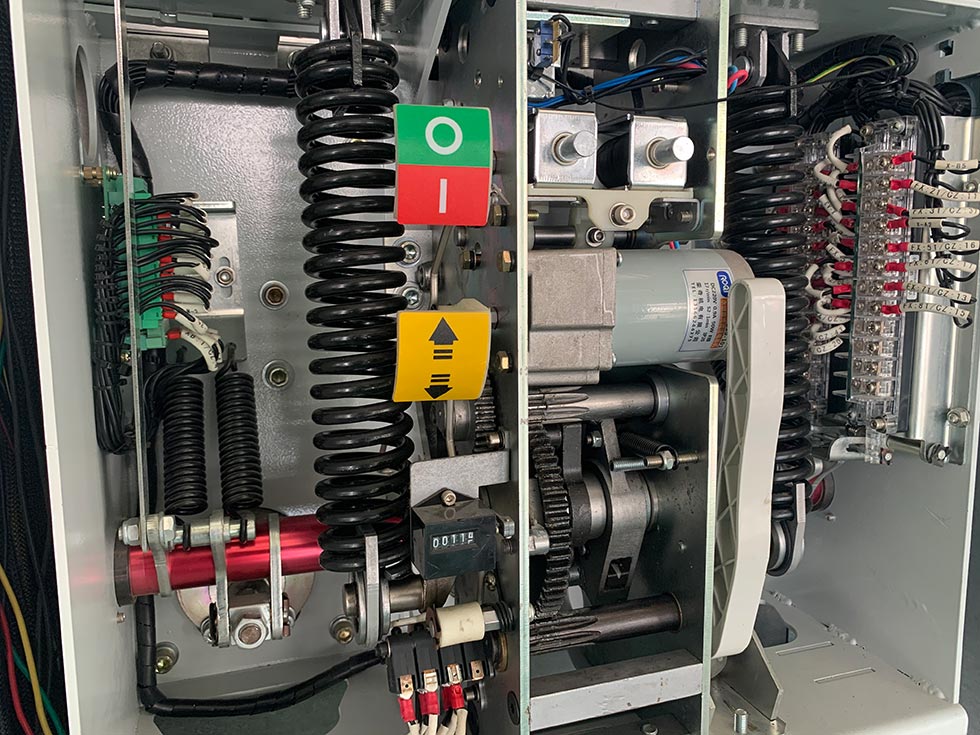

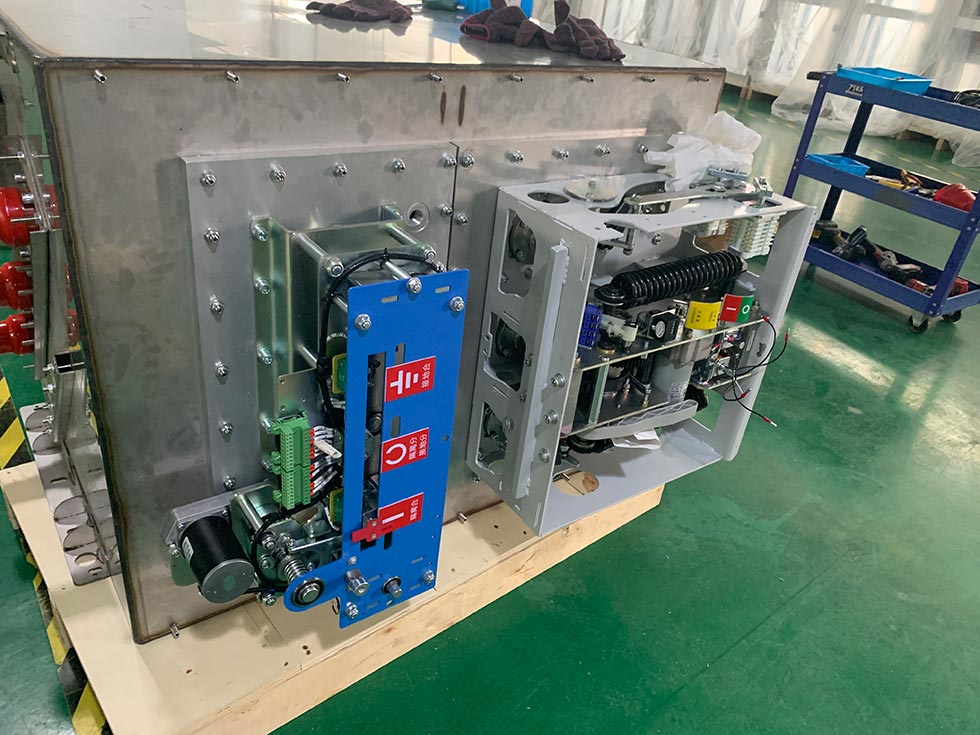

Vores værksted

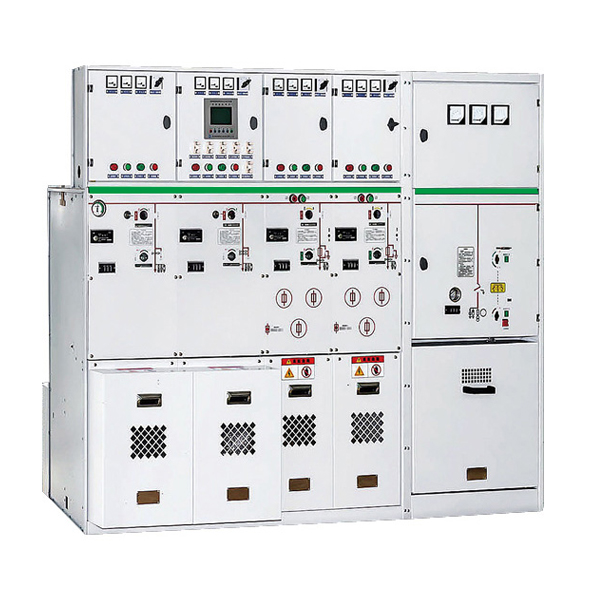

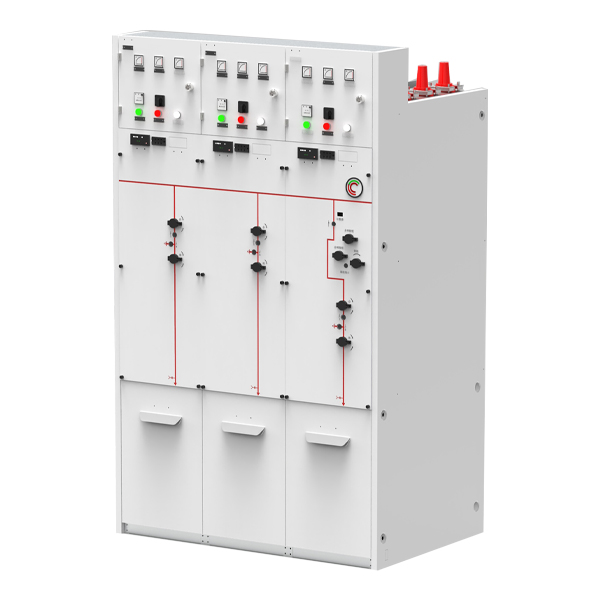

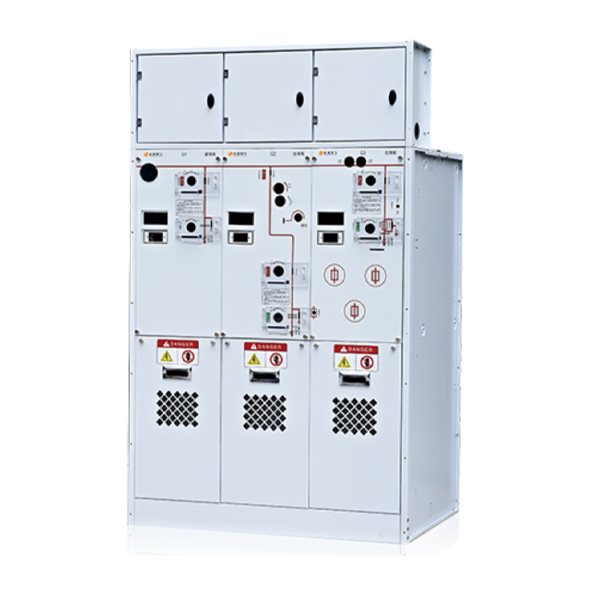

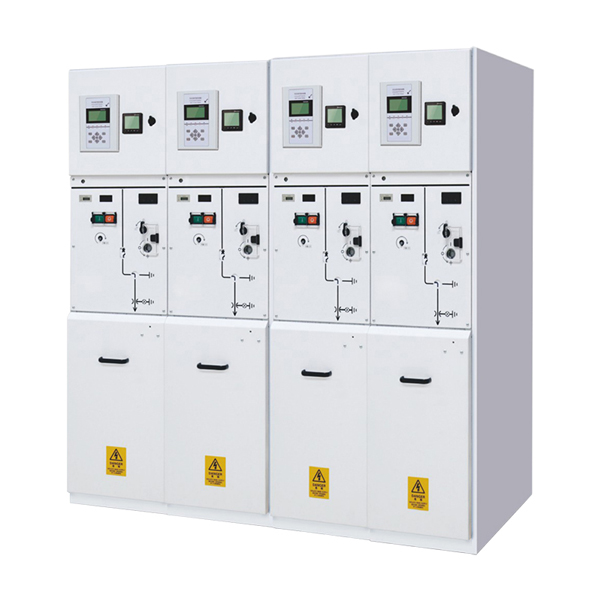

Klassificering For Miljøvenlig Ring Hovedenhed

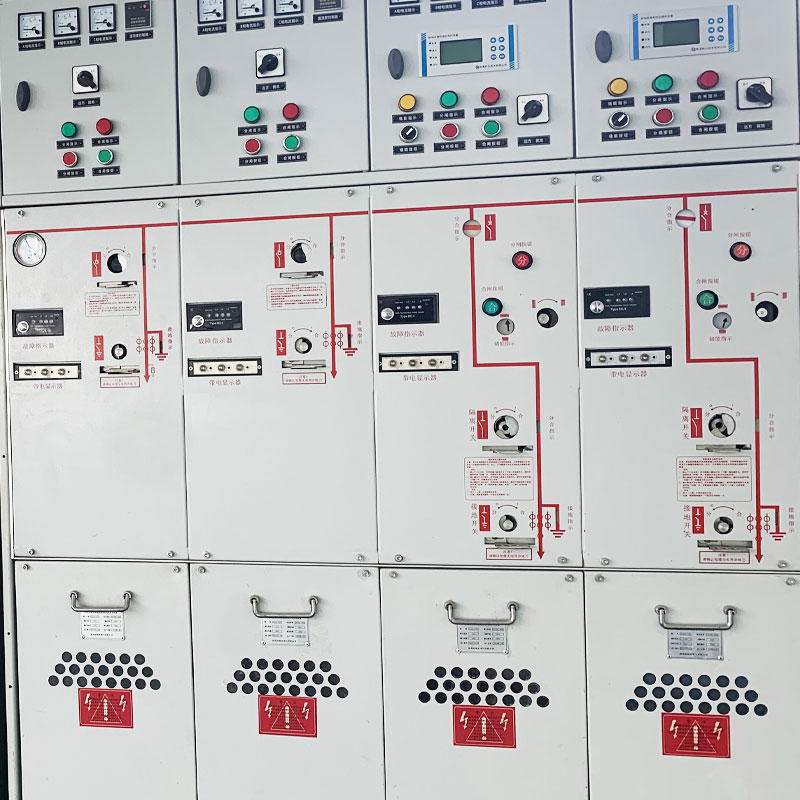

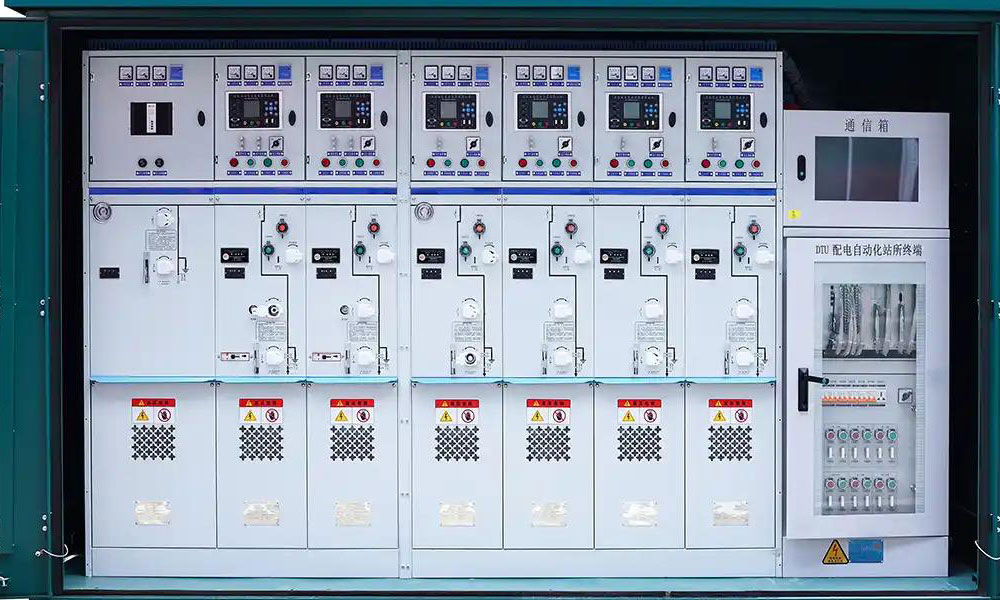

Produktudstillinger
