Hvilke faktorer bør ingeniører overveje, når de vælger mellemspændingskoblingsudstyr?

Introduktion: En beslutning, der giver genlyd i årtier

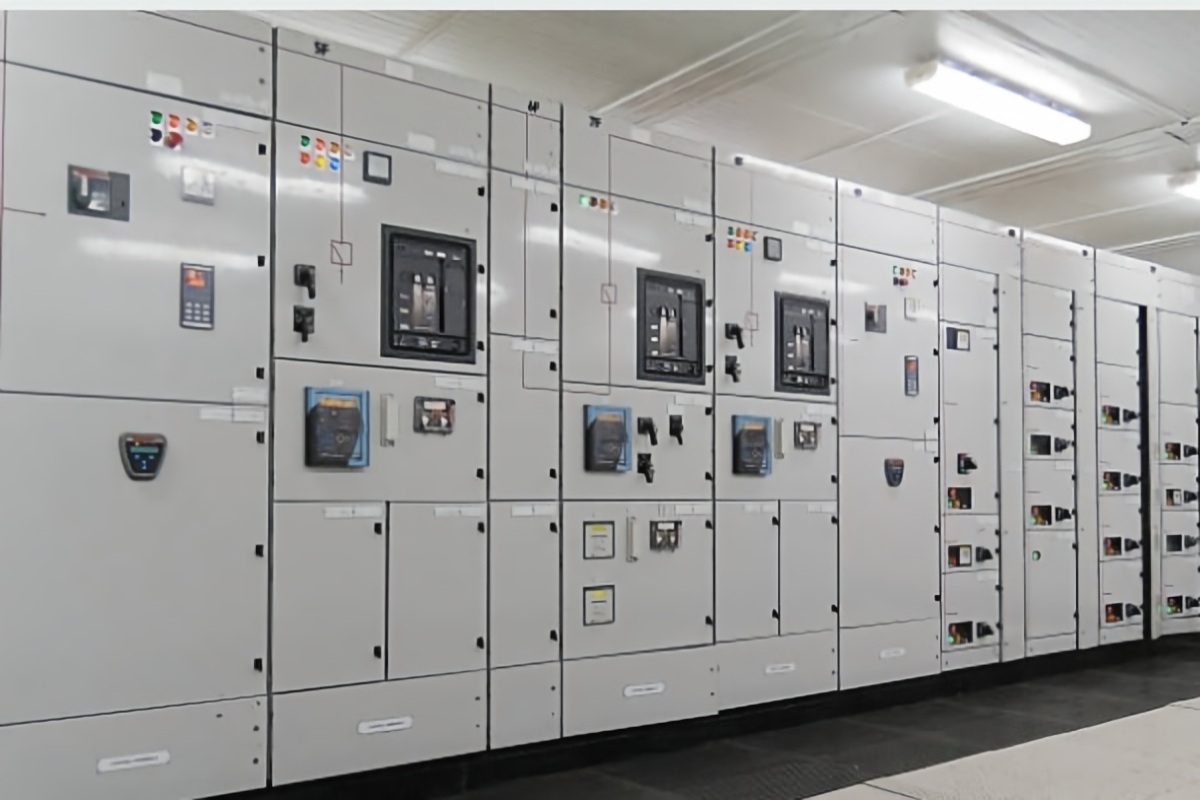

Valg af mellemspændingsanlæg er ikke en transaktion. Det er en designbeslutning, der vil forme et anlægs elektriske sikkerhed, driftsfleksibilitet og vedligeholdelsesbudget i tyve til tredive år. I modsætning til komponenter, der kan skiftes ud under en rutinemæssig nedlukning, er koblingsudstyr strukturelt. Når samleskinnerne er installeret, boltes panelerne sammen, og kablerne termineres, og ændring af udstyrskonfigurationen bliver et stort kapitalprojekt.


Alligevel er valget af koblingsudstyr ofte reduceret i presset af projektdeadlines til at kontrollere nogle få parametre på et datablad og sammenligne priser. Denne tilgang går glip af de faktorer, der faktisk bestemmer, om udstyret vil fungere pålideligt over dets levetid, forblive i overensstemmelse med nye regler og tilpasse sig ændringer i anlæggets elektriske belastningsprofil.


Denne artikel identificerer de faktorer, som erfarne ingeniører overvejer, når de vælger mellemspændingskoblingsudstyr – ikke kun de parametre, der vises på et navneskilt, men de operationelle, regulatoriske og livscyklusmæssige overvejelser, der adskiller en specifikation, der yder, fra en, der skaber problemer senere.


Faktor 1: Forstå applikationen, før du ser på udstyr

Den mest almindelige fejl ved valg af koblingsudstyr er at starte med udstyrskataloget, før du forstår applikationen fuldt ud. Den korrekte rækkefølge begynder med en klar definition af, hvad koblingsudstyret skal gøre, ikke kun hvad det skal tåle.


En indgående feeder, der betjener en forsyningstransformator, har fundamentalt andre krav end en udgående feeder, der forsyner en stor motor. Den indgående afbryder ser relativt få operationer, men skal koordinere med opstrøms forsyningsbeskyttelse. Motorføderen ser hyppige start og stop, kan kræve overspændingsbeskyttelse og har brug for et beskyttelsesskema, der skelner mellem startindløb og en ægte fejl. Angivelse af den samme afbryder for begge applikationer uden at tage højde for disse forskelle fører til generende udløsning, overdreven vedligeholdelse eller utilstrækkelig beskyttelse.


Driftsmiljøet former også specifikationen. Indendørs installationer i rene, klimakontrollerede elektriske rum tillader udstyrsdesign, der hurtigt ville fejle i udendørs eller barske industrielle miljøer. Et koblingspanel, der er klassificeret til et datacenters elektriske rum, med dets stabile temperatur og lave luftfugtighed, er ikke den samme specifikation som et panel, der er beregnet til en offshore-platform eller en ørkensolinstallation. Kondens, saltspray, luftbåret støv og ekstreme temperaturudsving stiller hver især designkrav, som specifikationen skal imødekomme.


Ingeniørtimer brugt på at definere applikationen før udstyrssøgningen begynder, spildes aldrig. De er den billigste forsikring mod en specifikationsfejl, der forværrer over årtiers drift.

Faktor to: Core Switching-teknologien

Valget af afbryderteknologi bestemmer koblingsanlæggets grundlæggende karakter: dets vedligeholdelsesprofil, dets sikkerhedsegenskaber og dets miljømæssige fodaftryk.


Vakuumafbrydere er blevet standarden for mellemspændingsapplikationer fra 3,3 kV til 40,5 kV. Årsagerne er veldokumenterede: Vakuumafbryderen slukker lysbuen inde i en forseglet keramisk flaske, der ikke kræver vedligeholdelse i hele dens levetid. Der er ingen olie at teste, filtrere eller udskifte. Der er ingen gas at lække eller overvåge. Afbryderen er ligeglad med kilden til den fejlstrøm, den skal afbryde, hvilket gør den velegnet til net med høj indtrængning af vedvarende energi, hvor fejlkarakteristika kan afvige fra traditionel synkron produktion.


SF₆-afbrydere, der engang var almindelige i mellemspændingsapplikationer, er nu på tilbagetog. EU's F-gas-forordning har forbudt nyt SF₆-koblingsudstyr op til 24 kV fra det europæiske marked, og lignende restriktioner er på vej globalt. Selv hvor reglerne endnu ikke er trådt i kraft, er retningen af ​​politikken klar. Angivelse af SF₆-udstyr i dag skaber et fremtidigt overholdelsesansvar og stigende driftsomkostninger til gashåndtering, lækagedetektion og eventuel genvinding ved end-of-life.


Det praktiske spørgsmål for ingeniører er ikke, om de skal vælge vakuumafbrydelse - den debat er stort set afgjort. Spørgsmålet er hvilket specifikt vakuumafbryderdesign og hvilken producent der bedst opfylder projektets krav til mekanisk udholdenhed, afbrydelseskapacitet og kompatibilitet med den valgte panelkonfiguration.


Faktor tre: Nominelle parametre og deres marginer

De nominelle parametre på et koblingsudstyrs datablad - spænding, strøm, kortslutningsbrudkapacitet - er minimumskriterierne. Det, der adskiller en robust specifikation fra en marginal, er marginen mellem den nominelle værdi og den faktiske driftstilstand.


Nominel spænding skal overstige den nominelle systemspænding med hensyn til midlertidige overspændinger under fejl eller koblingshændelser. Et 12 kV system kan se transiente spændinger betydeligt højere end den nominelle værdi. Koblingsudstyrets effekt-frekvens modstå spænding og lynimpuls modstå spænding skal imødekomme disse forhold med margin, ikke kun opfylde minimumsstandarden.


Nominel kontinuerlig strøm fortjener særlig opmærksomhed, fordi den ofte er underspecificeret. Typeskiltets klassificering forudsætter specifikke omgivende forhold - typisk maksimalt 40°C med et højdeloft på 1000 meter. Hvis installationen er i et område, hvor omgivelsestemperaturerne regelmæssigt overstiger 40°C, eller i en højde over 1000 meter, hvor tyndere luft reducerer køleeffektiviteten, skal mærkestrømmen nedsættes. En 1250 A afbryder installeret på 3000 meter er muligvis kun i stand til at bære 1050 A kontinuerligt. Hvis belastningen er tæt på mærkepladen under standardforhold, vil den overskride den reducerede kapacitet under de faktiske forhold på stedet.


Kortslutningsbrudsevnen skal sammenlignes med det beregnede fejlniveau på installationsstedet, ikke mod en standardværdi hentet fra en tidligere projektspecifikation. Bynetværk med høj belastningstæthed og flere transformerforbindelser kan producere fejlniveauer, som overrasker ingeniører, der er vant til mindre tæt forbundne systemer. En kortslutningsundersøgelse udført for den specifikke installation, ved hjælp af nuværende systemdata og forventet fremtidig generation, er det eneste pålidelige grundlag for at specificere denne parameter.


Korttidsmodståstrøm - den strøm, som afbryderen skal føre i den lukkede position i en specificeret varighed, mens en nedstrøms enhed udbedrer fejlen - er lige så vigtig for selektiv koordinering. Hvis en feeder breaker er beregnet til at køre gennem en fejl, mens en opstrøms breaker udløses, skal dens korttidsvurdering svare til dette krav. Hvis du overser denne parameter, fører det til kaskade-ture og unødvendig forlængelse af udfald.

Faktor fire: Isoleringsmedium og miljøoverholdelse

Mediet, der giver dielektrisk isolering mellem faser og til jord, er blevet en beslutning med regulatoriske, miljømæssige og driftsmæssige dimensioner, der rækker langt ud over elektrisk ydeevne.


Luftisoleret koblingsudstyr er fortsat den enkleste og mest udbredte teknologi. Den bruger omgivende luft som det isolerende medium, med fysisk frigang mellem faser, der giver den dielektriske styrke. Luftisolering er velforstået, kræver ingen særlig håndtering og pålægger intet miljøansvar. Afvejningen er størrelsen: luftisolerede paneler er større end gasisolerede ækvivalenter, hvilket betyder noget i applikationer, hvor pladsen er begrænset eller dyr.


SF₆ gasisoleret koblingsudstyr, som dominerede kompakte mellemspændingsinstallationer i årtier, er nu ved at blive udfaset ved regulering. For nye projekter på europæiske og andre regulerede markeder er SF₆ ikke en mulighed for udstyr op til 24 kV. Selv for højere spændingsklasser er retningen af ​​politikken klar. Ingeniører bør specificere SF₆-frie alternativer, medmindre en specifik undtagelse gælder og er blevet verificeret.


Tør luft og nitrogenisolering er dukket op som de primære erstatninger for SF₆ i gasisoleret udstyr. Begge gasser har nul globalt opvarmningspotentiale. Begge er ikke-giftige og kræver ingen speciel håndtering ved udtjent levetid. Den forseglede rustfri ståltank, der bruges i moderne tørluft- eller N₂-isoleret koblingsudstyr, er fyldt på fabrikken og forseglet for livet – ingen trykovervågning, ingen genopfyldning og ingen gasrelateret vedligeholdelse i hele udstyrets levetid.


Solid isolering, ved hjælp af epoxyharpiksindkapsling af strømførende dele, tilbyder en anden SF₆-fri vej. Det eliminerer gas helt, hvilket gør det attraktivt for barske miljøer og pladsbegrænsede installationer. Afvejningen er, at solidt isolerede designs er mindre fleksible, når der er behov for omkonfiguration.


For ingeniører, der specificerer koblingsudstyr i dag, er beslutningen om isoleringsmedier stadig mere ligetil: Vælg en SF₆-fri teknologi, bekræft, at producenten har gennemført typetestning i henhold til gældende IEC-standarder, og bekræft, at dokumentationspakken understøtter krav om miljøoverensstemmelse.


Faktor fem: Fast kontra udtrækbar konfiguration

Valget mellem fast og udtrækkelig konstruktion er grundlæggende en beslutning om, hvordan vedligeholdelsen skal udføres over udstyrets levetid.


Fast koblingsudstyr har afbrydere og afbrydere fast monteret i panelet. Det er enklere i design, lavere startomkostninger og kræver færre mekaniske komponenter, der kan fejle. Afvejningen er, at enhver vedligeholdelse på koblingsenheden kræver, at hele busafsnittet afbrydes. For faciliteter, hvor der er udfaldsvinduer til rådighed, og omkostningerne ved nedetid er overskuelige, kan fast koblingsudstyr være et passende valg.


Udtrækkeligt koblingsudstyr monterer afbryderen på en lastbil, der kan sættes ind og ud af panelet. Når afbryderen er i tilsluttet position, er den fuldt indkoblet med de primære og sekundære kredsløb. Den kan sættes ud til en testposition, hvor det primære kredsløb er afbrudt, men sekundære kredsløb forbliver tilsluttet til test. Den kan trækkes helt tilbage til en isoleret position for vedligeholdelse eller udskiftning. Denne konfiguration gør det muligt at servicere eller udskifte en afbryder uden at afbryde strømskinnen, hvilket er kritisk i faciliteter, hvor nedetid er ekstremt dyrt, eller hvor kontinuerlig drift er kontraktmæssigt påkrævet.


Den udtrækkelige konfiguration stiller yderligere mekaniske krav. Lastbilen skal flugte nøjagtigt med panelet. De primære kontakter skal gå i indgreb med konstant kontakttryk. De mekaniske sikringer, der forhindrer fejlbetjening - at montere en lukket afbryder, lukke en afbryder i en mellemposition - skal fungere pålideligt over tusindvis af operationer. Dette er ikke funktioner, der kan verificeres ud fra et fotografi. De kræver fremstillingspræcision, der kommer fra erfaring og kvalitetskontroldisciplin.


Til kritiske applikationer – datacentre, industrianlæg med kontinuerlige processer, hospitaler – er den udtrækkelige konfiguration normalt det rigtige valg på trods af dens højere startomkostninger. Muligheden for at vedligeholde eller udskifte en afbryder uden at lukke ned for bussen er en egenskab, der betaler sig selv, første gang den bruges.


Faktor seks: Beskyttelse, kontrol og kommunikation

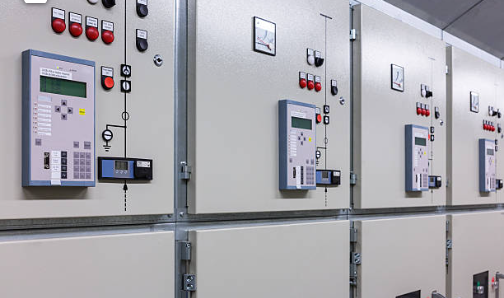

En afbryder uden beskyttelsesrelæ er en afbryder uden intelligens. Valget af beskyttelses-, kontrol- og kommunikationssystemer er lige så vigtigt som valget af selve afbryderen.


Moderne numeriske beskyttelsesrelæer tilbyder funktioner, der går langt ud over grundlæggende overstrøms- og jordfejlsbeskyttelse. De kan skelne mellem forskellige fejltyper, gemme bølgeformsregistreringer til analyse efter hændelse og kommunikere med opstrøms SCADA eller energistyringssystemer via IEC 61850, Modbus eller andre protokoller. For en ingeniør er specificering af et relæ med de rigtige beskyttelsesfunktioner til applikationen – motorbeskyttelse, transformer-differentiale, feeder-styring – en opgave, der kræver forståelse af både det udstyr, der beskyttes, og relæets konfigurationsmuligheder.


Kommunikationsgrænsefladen bliver stadig vigtigere. Et koblingspanel, der kan rapportere sin egen status – afbryderposition, beskyttelseshændelser, udstyrstilstand – reducerer behovet for fysisk inspektion og muliggør tilstandsbaseret vedligeholdelse. For et værktøj med hundredvis af understationer eller en datacenteroperatør, der administrerer flere faciliteter, reducerer denne funktion direkte driftsomkostningerne.


Hjælpekraft til beskyttelse og kontrol skal overvejes nøje. De fleste moderne beskyttelsesrelæer og udløsespoler fungerer på jævnstrøm, typisk 110 V eller 220 V jævnstrøm, forsynet af et stationsbatterisystem. Batteriet, opladeren og DC-fordelingspanelet er integreret i beskyttelsesskemaet. Hvis stationens batteri svigter, mister beskyttelsesrelæerne strøm, og afbryderne vil ikke udløses ved en fejl. Dette er ikke et hypotetisk scenarie – det har forårsaget hændelser i den virkelige verden, hvor en fejl blev uopklaret, fordi beskyttelsessystemet var mørkt.


Faktor syv: Samleskinnekonfiguration og systemarkitektur

Arrangementet af samleskinner i koblingsudstyret bestemmer, hvordan strøm strømmer gennem systemet, og hvordan systemet opfører sig, når en komponent svigter.


En enkelt samleskinne er den enkleste og billigste konfiguration. Alle indgående og udgående feeder forbindes til én fælles bus. Hvis bussen svigter, eller den enkelte indgående transformer går tabt, mister alle tilsluttede belastninger strøm. Denne konfiguration er velegnet, hvor konsekvensen af ​​et totalt udfald er acceptabelt.


En sektionsopdelt samleskinne tilføjer en buskoblerafbryder, der kan opdele bussen i to uafhængigt strømforsynede sektioner. Hvis en transformer eller bus sektion svigter, lukker koblingen, og den sunde transformer forsyner begge sektioner. Belastningerne oplever en kort afbrydelse under overførsel. Dette er den mest almindelige konfiguration for installationer med middel kompleksitet.


En main-tie-main-konfiguration bruger to uafhængige bussektioner, hver med sin egen hovedindgående afbryder og transformer, med en normalt åben afbryder imellem dem. Automatiske overførselsordninger kan lukke tie breaker inden for sekunder efter at have registreret et forsyningstab på begge sider. Denne konfiguration giver højere pålidelighed og er standard for kritiske faciliteter.

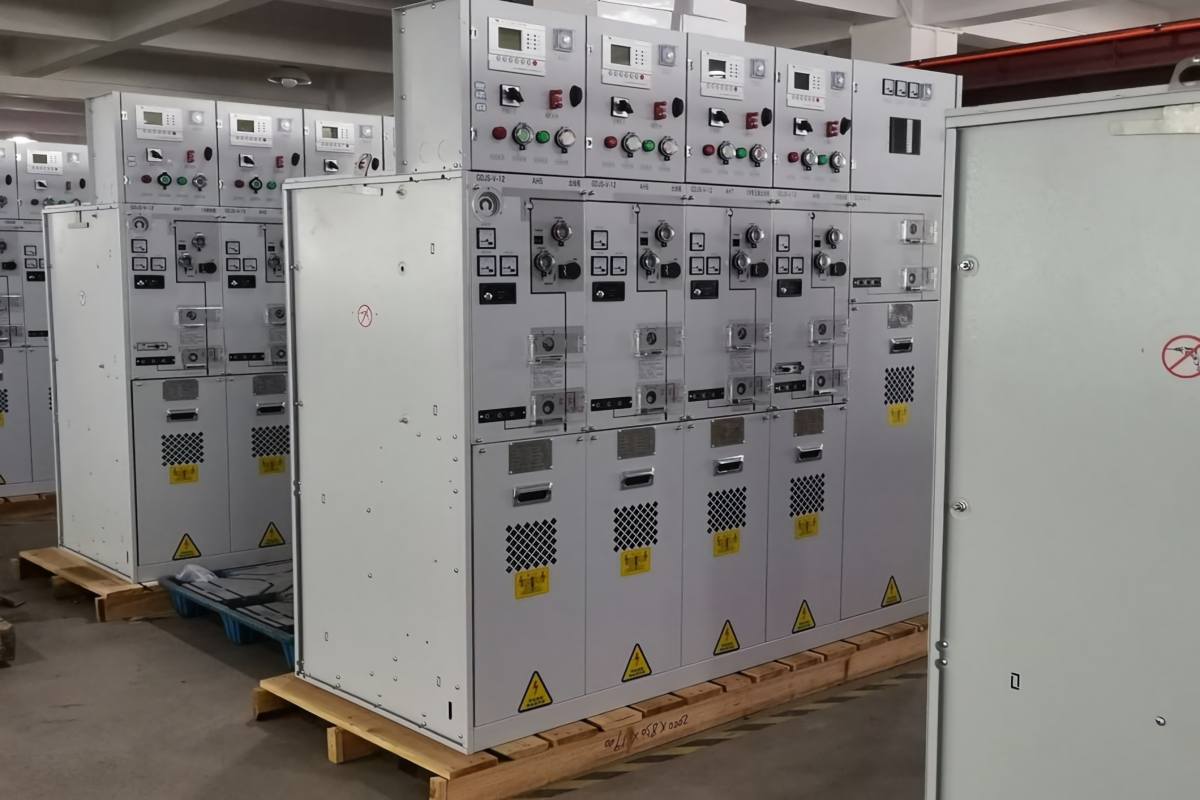

En ringhovedenhedskonfiguration forbinder flere koblingspaneler i en lukket sløjfe. Strøm kan flyde i begge retninger rundt om ringen. En kabelfejl mellem to paneler kan isoleres uden at afbryde forsyningen til nogen belastning. Denne konfiguration er standarden for bydistributionsnetværk, universitetscampusser og vindmøllesystemer.


Samleskinnekonfigurationen bør vælges baseret på anlæggets pålidelighedskrav, ikke på en standardspecifikation, der er videreført fra et tidligere projekt. En pålidelighedsanalyse, der tager højde for omkostningerne ved nedetid, sandsynligheden for komponentfejl og den tid, der kræves til reparation eller udskiftning, giver et rationelt grundlag for denne beslutning.


Faktor otte: Overholdelse af standarder og dokumentation

Typetestning i henhold til IEC 62271-200 er minimumskravet til mellemspændingsanlæg på internationale markeder. Men "typetestet" er et udtryk, der bliver brugt løst. Spørgsmålet, ingeniører bør stille, er ikke "er dette udstyr blevet typetestet", men "kan du levere de komplette typetestrapporter fra et uafhængigt IEC-akkrediteret laboratorium - lige nu?"


En producent, der har gennemført det fulde testprogram, deler uden tøven certifikaterne. En producent, der bruger sætninger som "design verificeret til IEC-standarder" eller "testrapporter i gang" kommunikerer, at papirarbejdet ikke eksisterer endnu. For projekter, hvor udstyret vil blive gennemgået af en konsulent eller en forsyningsingeniør, er denne sondring vigtig.


Ud over typetestning er dokumentationspakken, der følger med koblingsudstyret, en del af produktet. Rutinetestrapporter fra fabrikken for hvert panel. En erklæring om overensstemmelse med gældende regler. En referenceliste over installationer. For europæiske projekter, dokumentation, der viser overholdelse af EU's F-gasforordning, hvis udstyret er SF₆-frit. Disse dokumenter bør være tilgængelige på udbudsstadiet, ikke efter ordreafgivelsen. En leverandør, der ikke kan levere dem på forespørgselsstadiet, vil sandsynligvis ikke producere dem hurtigt senere.

Faktor ni: Producentkapacitet og langsigtet support

Koblingsudstyr er ikke en handelsvare. Fabrikantens tekniske kapacitet, kvalitetskontroldisciplin og langsigtede engagement i produktlinjen påvirker direkte udstyrets ydeevne og tilgængeligheden af ​​support i løbet af dets levetid.


Produktionskvalitet viser sig i detaljer, der ikke er synlige i en brochure. Konsistensen af ​​epoxyharpiks stangstøbninger. Justering af udtrækkelige lastbilmekanismer. Ledning og mærkning af styreledninger i lavspændingsrummet. Disse er procesafhængige resultater, der afspejler producentens produktionskultur, ikke kun deres designevne.


Langsigtet support er vigtig, fordi koblingsudstyr forbliver i drift i årtier. Tilgængelighed af reservedele, teknisk support til beskyttelsesrelækonfiguration og muligheden for at levere yderligere paneler, der matcher den eksisterende installation – disse er overvejelser, der bliver vigtige år efter den første ordre.


Et fabriksbesøg fortæller en ingeniør mere om en producent end noget sæt dokumenter. At gå på produktionslinjen afslører værktøjet, testprocedurerne, kvalitetskontrolkontrolpunkterne og det generelle organisationsniveau, der bestemmer konsistensen af ​​det leverede udstyr. Hvis et fabriksbesøg ikke er muligt, giver det nyttig indsigt at bede om detaljerede fotografier af produktionslinjen, testfaciliteter og nyligt gennemførte ordrer.


Konklusion

Valg af mellemspændingskoblingsudstyr kræver, at man ser ud over dataarket til applikationskonteksten, det operationelle miljø, de lovgivningsmæssige rammer og producentens kapacitet. Parametrene på navneskiltet er udgangspunktet, ikke målstregen.


En ingeniør, der har defineret applikationskravene, verificeret fejlniveauerne, valgt en isoleringsteknologi, der lever op til gældende og forudsigelige regler, valgt den konfiguration, der understøtter anlæggets vedligeholdelsesfilosofi, specificeret de beskyttelses- og kommunikationssystemer, der er passende for installationen, og kvalificeret en producent med dokumenteret produktionsevne og dokumentationsparathed – at ingeniøren har udelukket, at ingeniøren har udført problemer i 10 år, har vist sig at have udført arbejdet, idriftsættelse.


COTENELE understøtter ingeniører gennem hele specifikationsprocessen med typetestet koblingsudstyr, komplette dokumentationspakker og direkte adgang til vores ingeniørteam. Vores vakuumafbrydere og SF₆-fri ringhovedenheder betjener forsyningsselskaber, datacentre, udviklere af vedvarende energi og industrielle købere på tværs af flere kontinenter. Uanset om du har brug for en standardkonfiguration eller en brugerdefineret løsning, leverer vi de tekniske data og applikationssupport til at hjælpe dig med at specificere med tillid.
