Hvad er et lavspændingsanlæg?

Alavspændingsanlægrefererer generelt til distributionsudstyr, der anvendes i strømsystemer med AC-spændinger op til 1000V. Dens hovedfunktion er at overføre elektrisk energi fra en transformer til forskellige slutbrugsenheder, såsom lysarmaturer, motorer og kontrolsystemer. I Kinas almindeligt anvendte 50Hz AC distributionssystemer er den nominelle spænding af lavspændingsfordelingsskabe typisk 380V, med nominelle strømme, der når op til flere tusinde ampere.

For at sige det enkelt, hvis hele strømsystemet sammenlignes med det menneskelige blodcirkulationssystem, så er et kraftværk hjertet, højspændingstransmissionsledninger er arterierne, og lavspændingsfordelingsskabe er kapillærerne, der når enhver slutbruger. De er ansvarlige for at fordele den nedtrappede effekt rimeligt til hver elektrisk enhed og sikre, at forskelligt elektrisk udstyr – belysning, motorer osv. – kan modtage den nødvendige elektriske energi sikkert og stabilt.Vores koblingsanlæg opfylder de relevante nationale og internationale standarder IEC 61439 og GB/T 7251.

Hvad er de vigtigste funktioner og roller?

Kernefunktionerne i et lavspændingsfordelingsskab kan opsummeres som tre opgaver: at modtage, distribuere og beskytte.

For det første modtager den elektrisk energi fra opstrøms elnettet (for eksempel lavspændingssiden af ​​en transformer) gennem det indgående kabinet (modtagerskab). Derefter distribuerer den energien til forgreningskredsløb via hovedskinnen (kobberskinnesystem), og leverer den gennem de udgående skabe til udstyr såsom motorer og belysningssystemer. Under hele denne proces overvåger beskyttelsesanordninger – afbrydere, sikringer, adskillere osv. – løbende kredsløbsstatus. I tilfælde af overbelastning, kortslutning eller lækage kan de hurtigt afbryde det defekte kredsløb, hvilket effektivt beskytter både udstyr og personale.

Derudover tjener lavspændingsfordelingsskabe også kompensation for reaktiv effekt. Kondensatorbanker (kompensationsskabe) forbedrer nettets effektfaktor ved automatisk at skifte kondensatorbanker, reducere ledningstab og øge energieffektiviteten.

Almindelige typer og modeller af lavspændingskoblingsanlæg

Baseret på deres monteringsmetoder er lavspændingskoblingsudstyr generelt opdelt i to strukturelle typer: lavspændingsanlæg af fast type og lavspændingsanlæg af udtrækstype.

Fast type koblingsudstyr, såsom GGD-koblingsudstyret, har en fast panelstruktur med alle elektriske komponenter permanent monteret på plads. Det er kendetegnet ved en robust struktur, lavere omkostninger og nem vedligeholdelse. Den er velegnet til distributionssystemer i kraftværker, transformerstationer og industri- og minevirksomheder med mærkestrømme op til 3150A. Skabet bruger naturlig ventilation til varmeafledning, med ventilationsåbninger i toppen og bunden, der danner en naturlig luftstrømsbane.

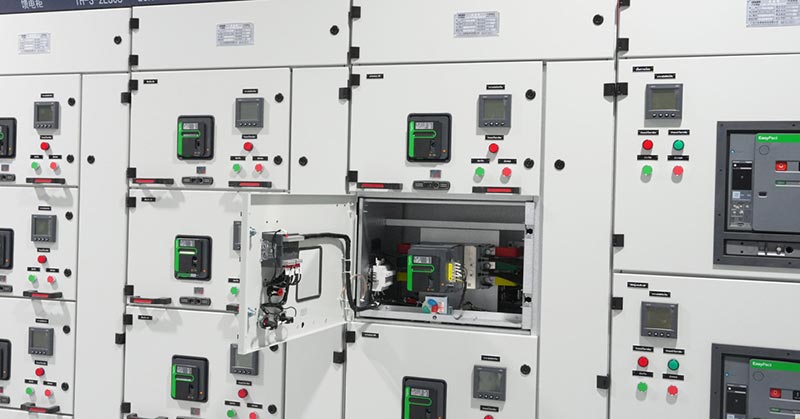

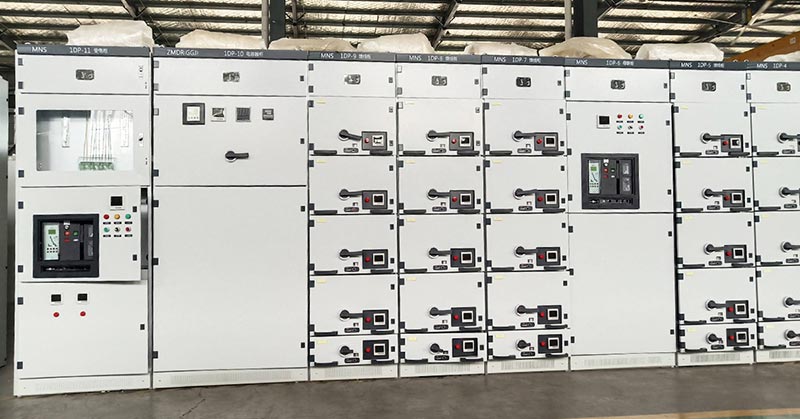

Koblingsudstyr af udtrækstype(også kaldet koblingsudstyr af skuffetype) er repræsenteret af modeller som GCK, GCS og MNS. Dens karakteristiske træk er, at hver udgående enhed er designet som en selvstændig skuffe. Drawout koblingsudstyr er mere pladsbesparende, lettere at vedligeholde og giver flere udgående kredsløb, selvom det generelt er dyrere. Når der opstår en fejl i et kredsløb, skal kun den tilsvarende skuffe trækkes ud til reparation, og en reserveenhed kan udskiftes uden at afbryde strømforsyningen, hvilket efterlader andre kredsløb upåvirket. MNS lavspændingsanlæg er fremstillet baseret på teknologi overført fra ABB (Schweiz) og tilbyder fordele såsom kompakt design, stærk strukturel alsidighed og en høj grad af modularitet.

Hvad er de interne kernekomponenter i lavspændingskoblingsudstyr?

Et komplet lavspændingsanlæg omfatter normalt følgende komponenter:

Indkapsling:

Indkapslingen er normalt lavet af højkvalitets koldvalset stålplade eller rustfrit stål, dannet gennem bukning, svejsning og pulverlakering. Det giver mekanisk støtte og beskyttelse.

Samleskinnesystem:

Lavspændingskoblingsanlæggets samleskinnesystem omfatter hovedskinne og grenskinne. Hovedskinnen løber gennem hele lavspændingsfordelingstavlen og er ansvarlig for opsamling og fordeling af den samlede strøm, mens grenskinnerne leverer strøm til hver udgangsenhed.

Koblingsudstyr:

De centrale interne komponenter i dette produkt omfatter afbrydere, afbryderkontakter, kontaktorer osv., der bruges til kontrol og beskyttelse. Strømafbryderen er kernekomponenten, der kombinerer kredsløbsafbryder og fejlbeskyttelsesfunktioner.

Beskyttelsesenheder:

Beskyttelsesanordningerne i kabinettet omfatter normalt termiske overbelastningsrelæer, sikringer og fejlstrømsenheder, der giver flere beskyttelser mod overbelastning, kortslutning og lækage.

Måle- og indikeringsenheder:

Målerummene omfatter amperemetre, voltmetre, effektfaktorregulatorer, indikatorlys osv., til overvågning af systemstatus i realtid.

Kompensationsudstyr:

Disse komponenter omfatter generelt kondensatorbanker og deres koblingskontrolenheder, som bruges til reaktiv effektkompensation.

De tekniske parametre

Hvordan vælger man det passende lavspændingsanlæg?

Vi kalder udvælgelsesmetoden "fem-trins" udvælgelsesmetoden:

Trin 1: Definer de elektriske kerneparametre

Udvælgelsesgrundlaget for lavspændingsanlægget er at bekræfte de tekniske parametre, som tavlen skal opfylde i henhold til bygherrens tekniske krav. Bekræft først systemets nominelle spænding (typisk AC 380V/400V, 50Hz) og nominel strøm. Den nominelle strøm bør beregnes baseret på den samlede belastning af alt elektrisk udstyr, med en margin på 15-20 % reserveret til fremtidig udvidelse. For det andet er kortslutningsmodstandsevnen også en kritisk sikkerhedsindikator. Tavlens nominelle korttidsmodstandsstrøm (Icw) og nominelle spidsmodstandsstrøm (Ipk) skal være større end den maksimale potentielle kortslutningsstrøm, der kan forekomme i systemet. ellers kan der ske en eksplosion eller brand under fejlforhold.

Trin 2: Analyser servicemiljøet

Miljøforhold påvirker direkte beskyttelseskravene og levetiden for lavspændingskoblingsanlæggene, vi skal tilpasse forskellige beskyttelsesgrader baseret på lavspændingskoblingsanlæggenes driftsmiljø.

Trin 3: Match belastningstyper og funktionskrav

Forskellige belastninger kræver lavspændingskoblinger for at have forskellige kontrol- og beskyttelsesfunktioner. For induktive belastninger såsom motorer (f.eks. ventilatorer og pumper på fabrikker) kan startstrømmen nå 5-7 gange den nominelle værdi. Kredsløb bør vælges med overbelastning, fasetab og låst rotorbeskyttelse sammen med passende kontaktorer og termiske relæer. Til resistive belastninger som belysning er lavspændingsanlæg af fast type med en enkel struktur og høj omkostningsydelse passende. Til datacentre, hospitaler og andre steder med ekstremt høje krav til strømforsyningskontinuitet, bør der anvendes hot-swappable udtræks (udtrækkeligt) lavspændingskoblingsudstyr, udstyret med automatiske overførselskontakter (ATS) og redundant design. Smarte bygninger eller moderne fabrikker er bedre tjent med intelligente koblingsanlæg, der understøtter smarte målere og fjernovervågning og -styring, hvilket muliggør forbindelse til strømstyringssystemer.

Trin 4: Evaluer fremtidig drift, vedligeholdelse og udvidelse

Udvælgelsen bør give tilstrækkelig plads til langsigtet drift og fremtidige eftermonteringer. Ønskes muligheden for at udskifte moduler hurtigt uden strømafbrydelse under en fejl, bør udtrækkeligt (udtræk) lavspændingsanlæg foretrækkes, da deres skuffeenheder kan tilsluttes uafhængigt af hinanden. Samtidig er det tilrådeligt at reservere omkring 20 % ekstra udgående kredsløb baseret på det samlede antal kredsløb, for at imødekomme fremtidige udstyrstilføjelser. Hvis budgettet tillader det, og pladsen på stedet er trang, er lavspændingsanlæg af udtrækkelig type også et bedre valg. For applikationer, der kræver fjerndataindsamling, fejlforudsigelse og tilstandsbaseret vedligeholdelse, bør intelligente udtrækskoblinger med kommunikationsgateways og overvågningssoftware konfigureres. Ydermere skal tilgængeligheden af ​​reservedele og leverandørens eftersalgsservices reaktionsevne tages i betragtning.

Trin 5: Afbalancer livscyklusomkostningerne

Valgbeslutningen bør ikke kun se på den oprindelige købspris, men bør evaluere livscyklusomkostningerne (LCC), herunder indkøb, installation, drift, vedligeholdelse, nedetidstab og energiomkostninger. Indenlandske mærker (f.eks. Chint, Delixi, Changshu Switchgear) har en stærk priskonkurrenceevne - prisen på nøglekomponenter er ofte 1/2 til 1/5 af internationale mærkers omkostninger - og tilbyder hurtig servicerespons, hvilket gør dem velegnede til projekter, hvor omkostningseffektivitet er altafgørende. Internationale mærker (ABB, Schneider Electric, Siemens) er førende i tekniske specifikationer, har længere middeltid mellem fejl og besidder modne digitale økosystemer, hvilket gør dem ideelle til kritiske projekter med meget høje krav til pålidelighed. Blinde forfølgelse af lave priser kan føre til brug af ringere metalplader, reduceret kortslutningskapacitet eller forenklede beskyttelsesfunktioner, hvilket resulterer i hyppige fejl senere og i sidste ende større økonomiske tab. Derfor bør den optimale omkostningseffektive løsning vælges, samtidig med at kravene til sikkerhed og ydeevne overholdes.
