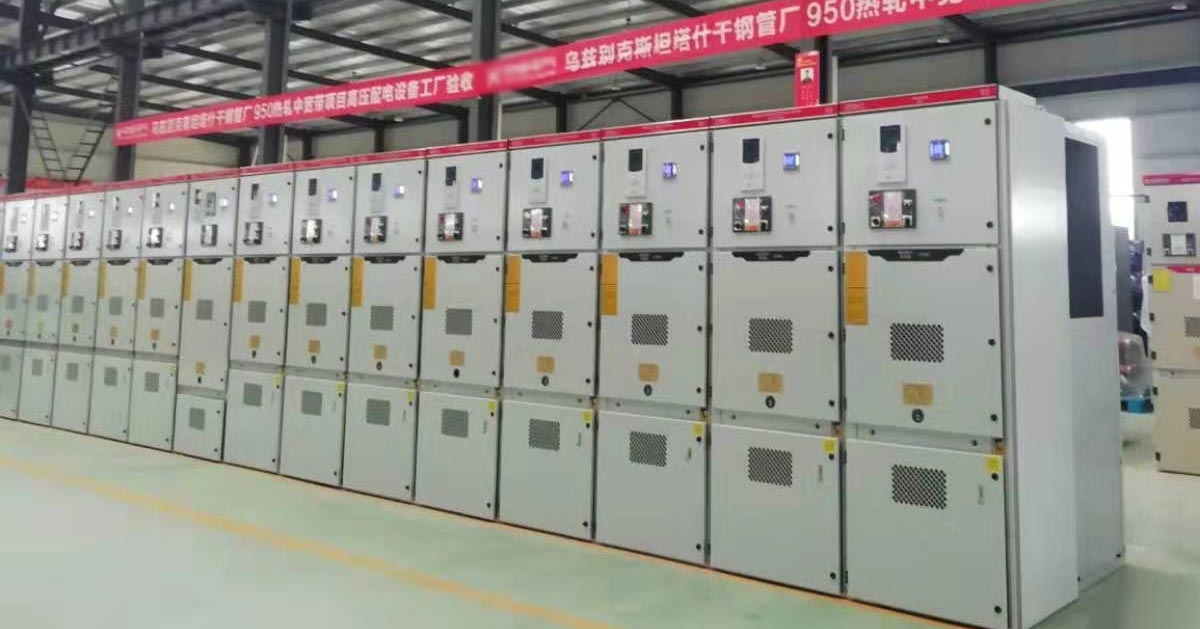

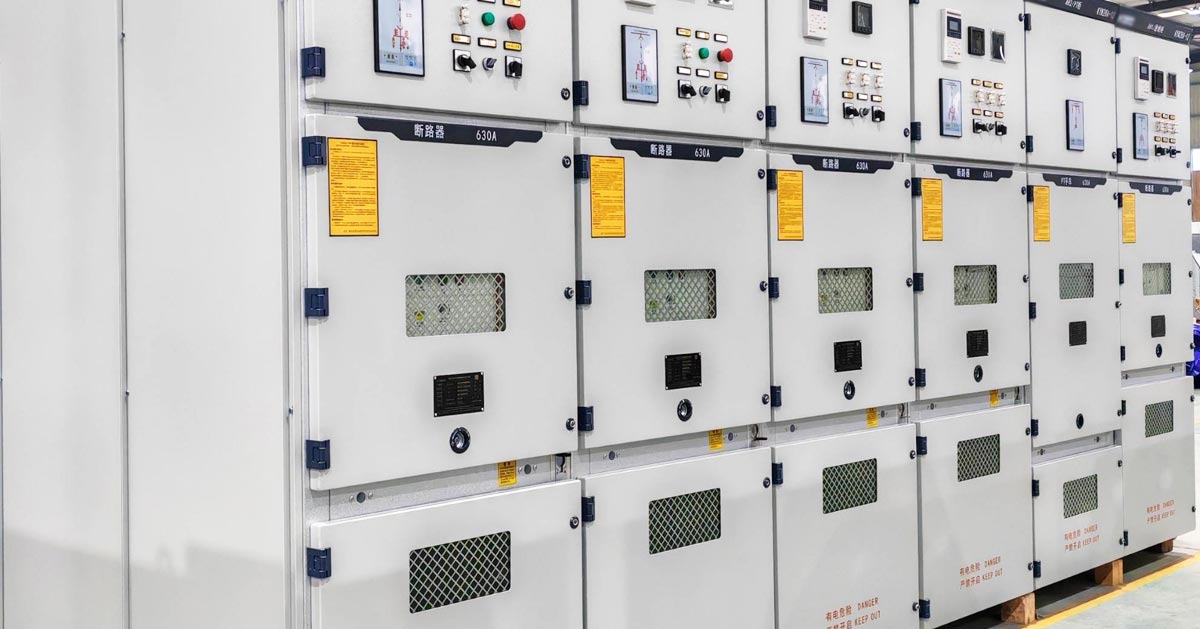

Hvad er typerne af mellemspændingskoblingsudstyr?

Mellemspændingskoblingsudstyrer en vigtig elektrisk enhed til styring, beskyttelse og isolering af elektrisk udstyr med nominel spænding fra 3,6 kV til 40,5 kV i strømdistributionsnetværk.

Der er flere typer baseret på anvendelse, omkostninger og miljøforhold, herunder udtrækkeligt (midtmonteret) koblingsudstyr, fast koblingsudstyr, ringhovedenheder (RMU'er), gasisoleret koblingsudstyr og solidt isoleret koblingsudstyr.

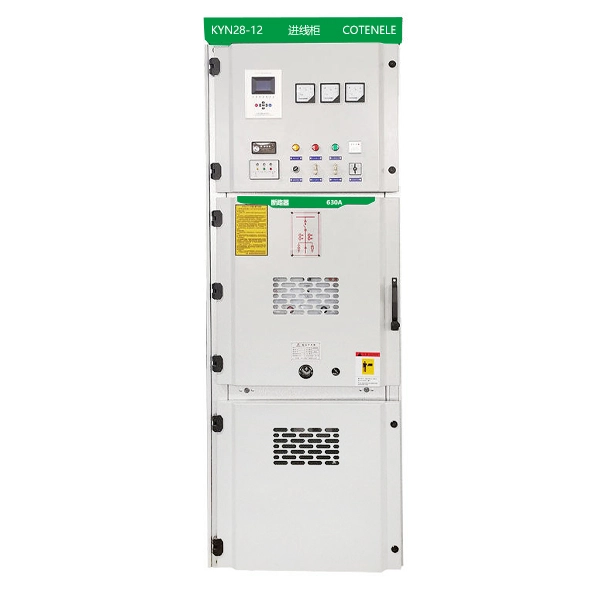

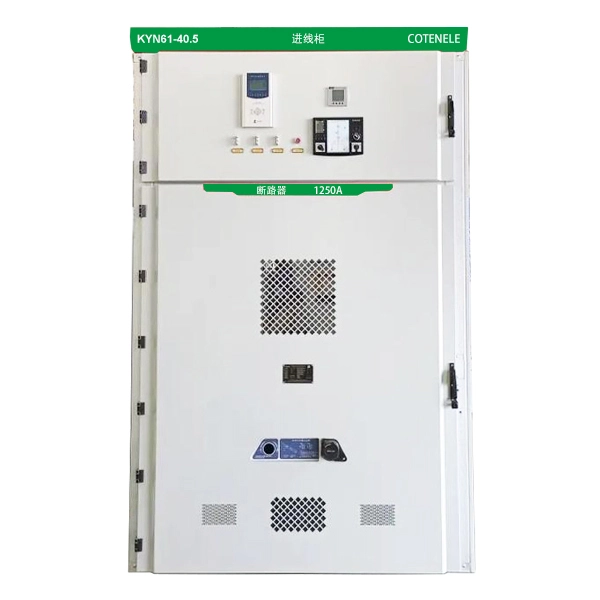

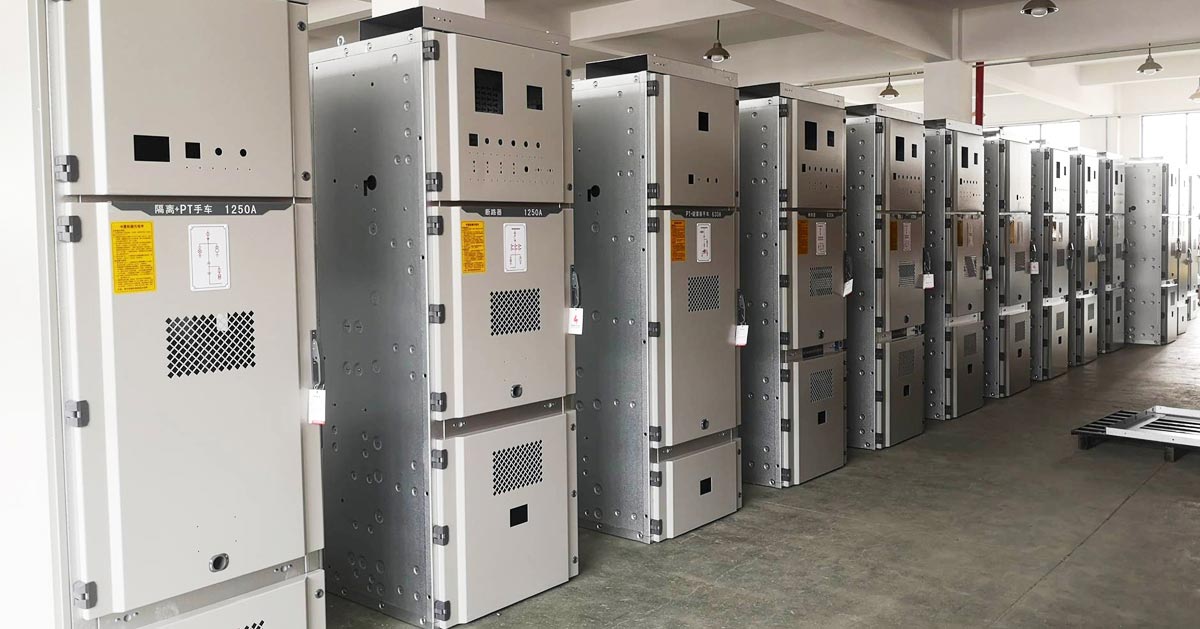

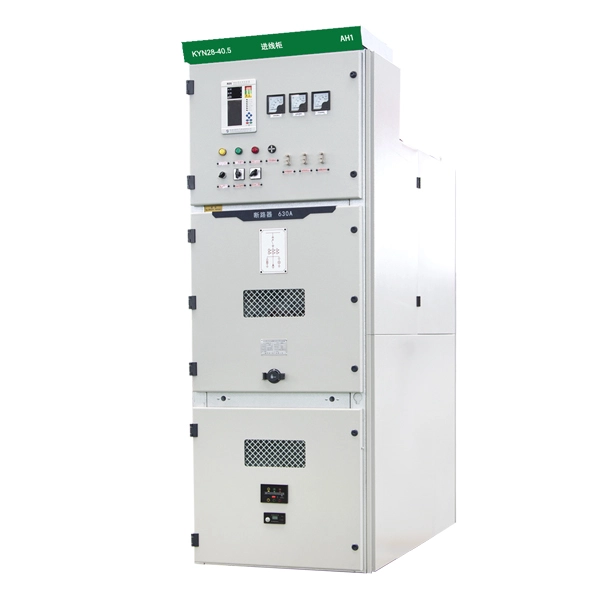

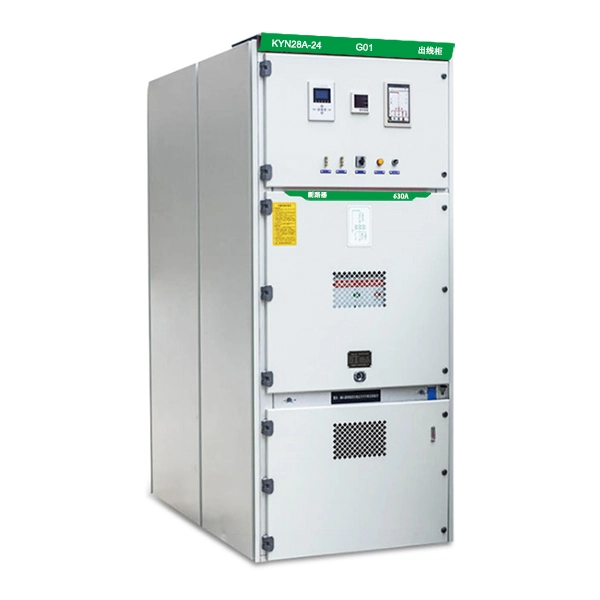

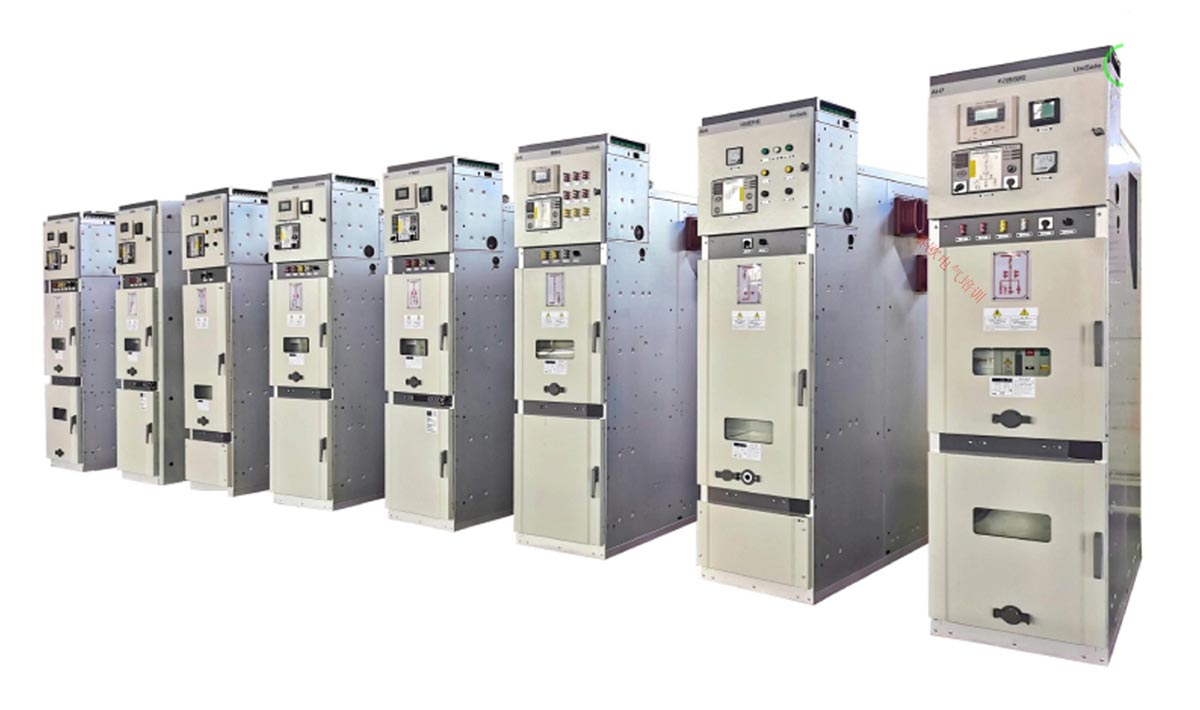

1. Udtageligt koblingsudstyr

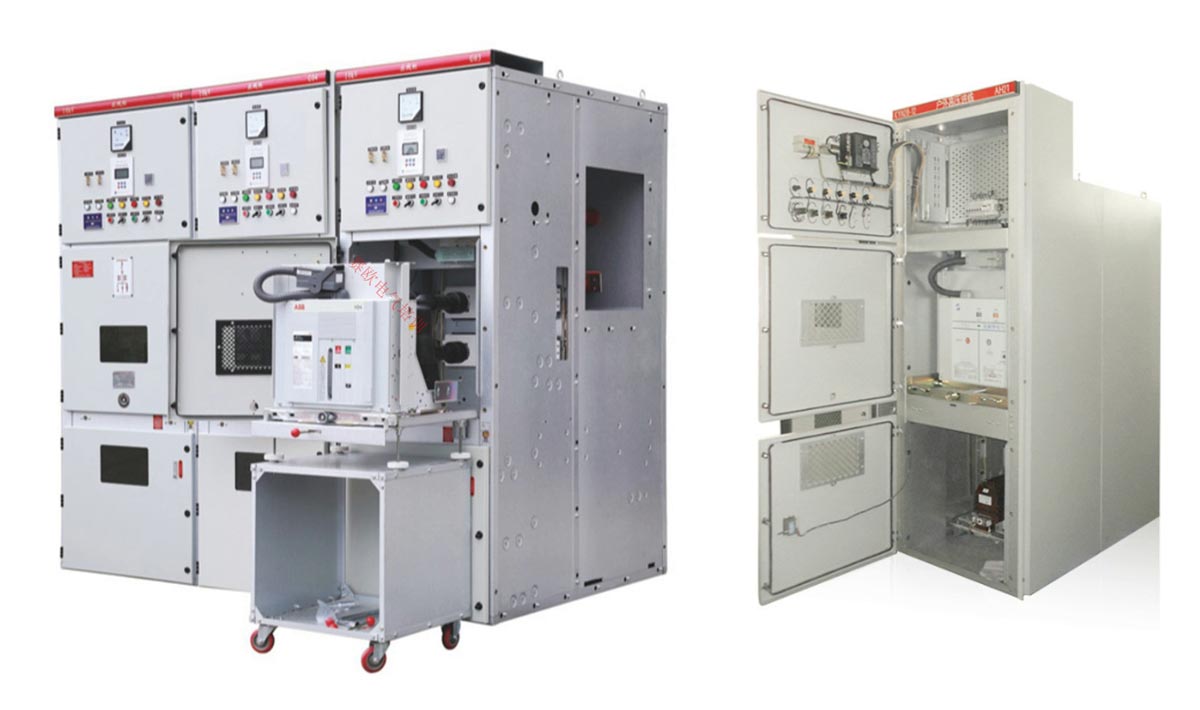

Vakuumafbryderen til dette koblingsudstyr er normalt installeret på en bevægelig vogn, som nemt kan flyttes ind og ud af skabet.

Den største fordel er hurtig vedligeholdelse og udskiftning: en defekt afbryder kan udskiftes med en reserveenhed inden for få minutter, hvilket i høj grad reducerer nedetiden.

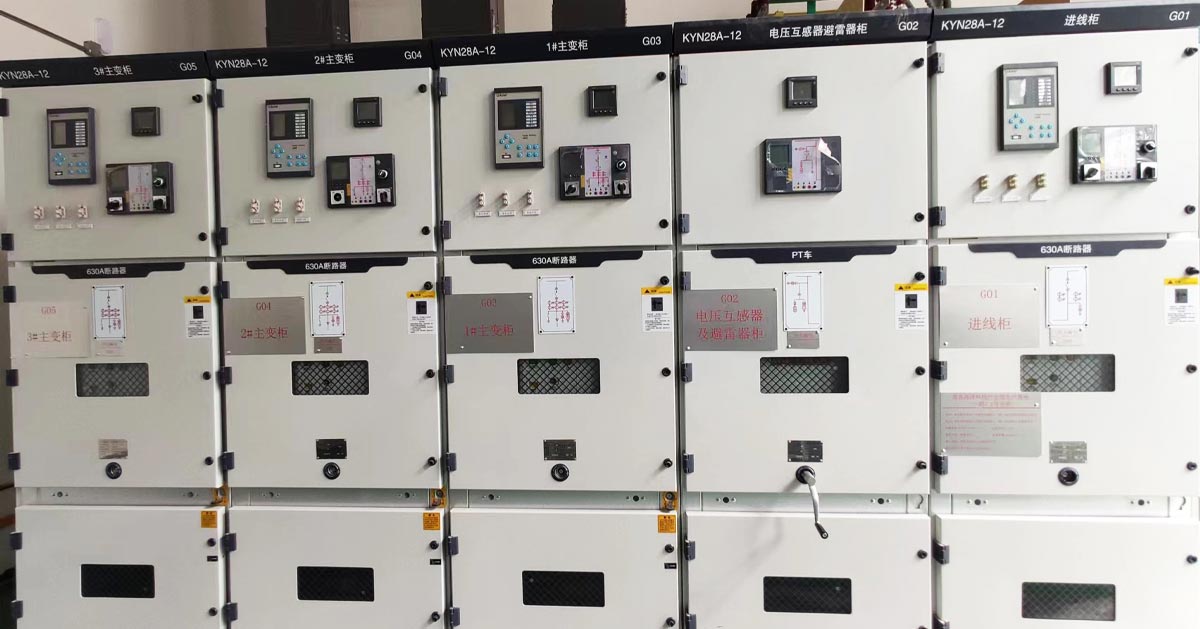

Udtrækkelige typer, såsom KYN28 12, tilbyder også fleksibel konfiguration og pålidelige mekaniske låse. De bruges i vid udstrækning i transformerstationer, industrianlæg og distributionssystemer, hvor høj pålidelighed og nem vedligeholdelse er påkrævet.

2. Fast koblingsudstyr

Fast koblingsudstyr holder alle primære komponenter permanent installeret inde i panelet.

Denne struktur resulterer i lavere materiale- og fremstillingsomkostninger, ofte 30 til 50 procent mindre end udtrækkelige typer.

Afvejningen er længere reparationstid, da enhver fejl kræver afspænding af hele sektionen.

Faste typer (såsom XGN2 12) er stadig meget udbredt i budgetbegrænsede projekter, sekundære kredsløb eller steder, hvor skift er sjældent.

3. Ringhovedenheder (RMU'er)

En RMU er et kompakt, fabriksmonteret koblingsudstyr, der hovedsageligt anvendes i sekundære distributionsnetværk.

I stedet for afbrydere bruger de fleste RMU'er belastningsafbrydere kombineret med sikringer til transformatorbeskyttelse.

De er velegnede til ringhovednetværk, kompakte understationer og udendørs kabinetinstallationer på grund af deres lille størrelse og lavere omkostninger.

Hovedbegrænsningen er, at de ikke uafhængigt kan afbryde høje kortslutningsstrømme og er afhængige af sikringer eller opstrømsafbrydere til fejlbeskyttelse.

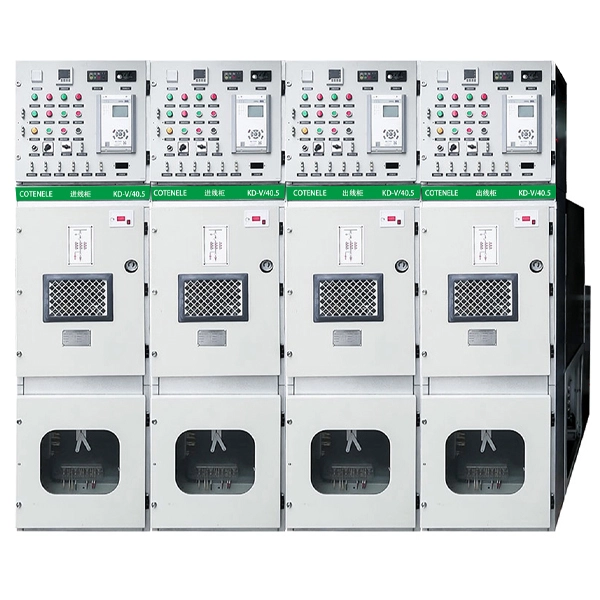

4. Gasisoleret koblingsudstyr (GIS)

Gasisoleret koblingsudstyr omslutter alle strømførende dele i en forseglet tank fyldt med isolerende gas, typisk SF6 eller nyere miljøvenlig tør luft eller fluornitrilblandinger.

Fordi gas har meget højere dielektrisk styrke end luft, kan GIS-udstyr være 50 til 70 procent mindre end luftisoleret koblingsudstyr.

Den er fuldstændig forseglet mod fugt, støv og salt, hvilket gør den velegnet til barske miljøer såsom kystområder, underjordiske transformerstationer eller offshore platforme.

Ulemperne er højere startomkostninger og, i SF6-baserede systemer, miljøhensyn.

5. Solid isoleret koblingsudstyr

I solidt isolerede design er højspændingsledere indlejret i epoxyharpiks eller lignende faste materialer.

Dette giver en fuldstændig forseglet og berøringssikker struktur, hvilket eliminerer afhængighed af luftspalter eller gastryk.

Solidt isoleret koblingsudstyr er immunt over for højde, fugt og forurening og er SF6-frit, hvilket gør det miljøvenligt.

Selvom omkostningerne er højere end konventionelt luftisoleret koblingsudstyr, tilbyder det en god balance mellem sikkerhed, kompaktitet og bæredygtighed og er meget udbredt i grønne bygninger og smart grid-projekter.

Hovedforskelle

• Struktur: udtrækkelig vs fast vs kompakt RMU vs forseglet tank vs støbt solid
• Isoleringsmedium: luft, gas eller fast epoxy
• Hovedkomponenter: afbrydere vs belastningsafbrydere
• Anvendelsesprioritet: vedligeholdelseskomfort, omkostningseffektivitet, pladsbesparelse, miljøtilpasningsevne

Ved at forstå disse klassifikationer kan ingeniører vælge det bedst egnede mellemspændingsanlæg baseret på budget, pålidelighed, pladsforhold og driftsmiljø.

Hvad er den indre struktur og kernekomponenter i mellemspændingskoblingsanlæg?

Fire funktionelle rum

• Samleskinnerum: Placeret på den bageste øverste del af panelet samler og distribuerer det strøm fra hovedskinnen.
• Afbryder/håndvognsrum: Indeholder afbryderlastbilen, nøgleområdet for normal drift og fejlafbrydelse.
• Kabelrum: Forbinder indgående og udgående kabler og rummer strømtransformatorer og jordafbrydere.
• Lavspændings-/instrumentrum: Installerer sekundære kontrol-, beskyttelses- og overvågningsenheder.

Kernefunktionelle komponenter

• Hovedskinne: Opsamler og distribuerer elektrisk energi
• Strømafbryder / kontaktor: Afbryder strøm under normale forhold eller fejltilstande
• Afbryder / Load Break Switch: Giver isolation eller switching under belastning
• Current Transformer / Voltage Transformer: Konverterer høj strøm og spænding til måling
• Jordingskontakt: Sikrer sikker jording under vedligeholdelse
• Overspændingsafleder: Beskytter mod lynnedslag og skiftende overspænding
• Beskyttelsesrelæ: Registrerer fejl og sender udløsningssignaler

Fem beskyttelses sikkerhedsaflåsning

• Undgå forkert funktion af afbryderen
• Undgå at flytte afbryder under belastning
• Undgå at lukke jordkontakten, når kredsløbet er strømførende
• Forebyg strømførende kredsløb, når jordkontakten er lukket
• Forhindre adgang til levende rum

Hovedapplikationsscenarier

• Power Systems: Kernen i by- og industridistributionsnetværk
• Industriel sektor: Stabil kraft til stål-, petrokemiske, mineindustrier
• Kommerciel og infrastruktur: Bygninger, hospitaler, lufthavne, datacentre
• Vedvarende energi: Sol- og vindintegration i netsystemer
• Særlige miljøer: Offshore platforme, områder i høj højde og høj luftfugtighed

Hvordan vælger man et passende mellemspændingskoblingsudstyr?

1. Applikations- og netværksrolle

Primær distribution kræver høj fejlkapacitet og hyppig drift. Sekundær distribution fokuserer på kompakt størrelse og lavere omkostninger.

2. Vedligeholdelse og nedetid

Udtrækkelige typer understøtter hurtig vedligeholdelse. Faste typer kræver længere nedetid under reparation.

3. Miljøforhold

Luftisoleret til rene indendørs områder. GIS eller solid isoleret til barske miljøer.

4. Plads tilgængelighed

Luftisoleret kræver mere plads. GIS eller solid isoleret reducerer pladsen med 50 til 70 procent.

5. Fejlniveau

Høje fejlniveauer kræver afbryderbaserede systemer. Moderate niveauer kan bruge RMU-løsninger.

6. Budget og livscyklusomkostninger

Faste og RMU-typer reducerer startomkostningerne. Udtrækkelig, GIS og solid isoleret giver langsigtet værdi.

7. Miljø- og sikkerhedskrav

SF6-fri systemer bruger solid eller miljøvenlig gasisolering. Fuldt lukkede designs forbedrer den offentlige sikkerhed.
