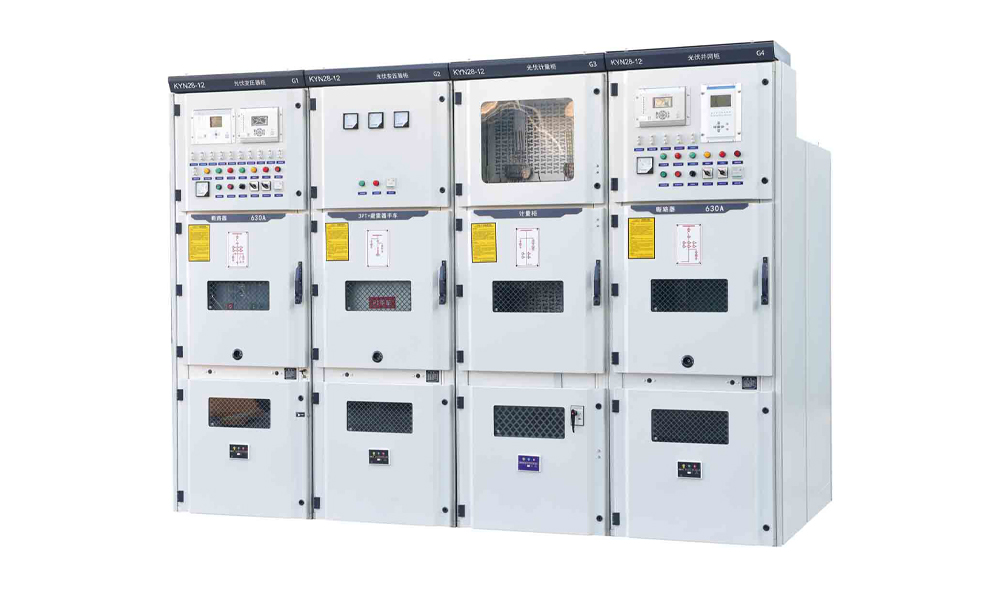

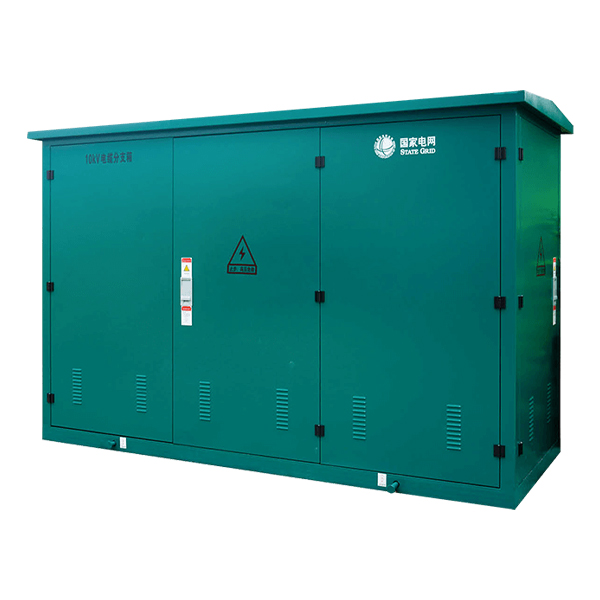

Hvordan mellemspændingskoblingsudstyr fungerer i strømfordelingssystemer

Rygraden mellem generation og forbrug

Gå gennem enhver moderne by, og du vil passere snesevis af installationer, der afhænger afmellemspændingsanlæguden nogensinde at se en. De sidder inde i umærkede bygninger, bag transformerstationshegn, i kældre i kommercielle tårne ​​og i udkanten af ​​industriparker. De er de elektriske knudepunkter, hvor strømmen går fra spænding på transmissionsniveau til den spænding, som fabrikker, datacentre, hospitaler og boligblokke rent faktisk bruger.

Mellemspændingskoblingsudstyr indtager en bestemt plads i strømdistributionskæden. Den sidder mellem højspændingstransmissionsnetværket - 110 kV, 220 kV eller 400 kV linjer, der fører strøm over lange afstande - og lavspændingsdistributionsnetværket på 400 V eller 230 V, der forbinder til slutbrugerudstyr. Mellemspændingsområdet, typisk defineret som spændinger over 1 kV og op til 40,5 kV eller 52 kV afhængigt af den anvendte standard, er, hvor bulkstrøm underopdeles og dirigeres til forskellige belastninger på tværs af et anlæg eller et geografisk område.

Denne artikel forklarer, hvordan mellemspændingskoblingsanlæg fungerer på systemniveau, hvilke funktioner det udfører, og hvorfor de valg, der træffes i koblingsanlægsspecifikationen, påvirker sikkerheden, pålideligheden og driftsomkostningerne for hele distributionsnettet nedstrøms.

Hvor mellemspændingskoblingsudstyr sidder i systemet

For at forstå, hvad mellemspændingskoblingsudstyr gør, hjælper det at spore strømvejen fra nettet til en belastning.

Et typisk industrielt eller kommercielt anlæg modtager strøm fra det lokale værk ved mellemspænding - 10 kV, 11 kV, 20 kV eller 33 kV er almindelige afhængigt af landet. Denne strøm kommer gennem underjordiske kabler eller luftledninger og kommer ind i anlæggets hovedtavle, som er et mellemspændingskoblingsanlæg. Derfra flyder det gennem afbrydere og samleskinner til flere destinationer. Nogle feedere går til transformere, der skruer spændingen ned til 400 V til generel fordeling inden for anlægget. Andre feedere kan betjene store motorer, kølere eller kompressorer direkte ved mellemspænding, fordi belastningen er for stor til at kunne betjenes økonomisk ved lav spænding. Endnu andre feedere kan tilsluttes til produktion på stedet, såsom gasturbiner eller backup dieselgeneratorer, eller til vedvarende energikilder som solcelle-invertere på taget.

Mellemspændingskoblingen er kontrolpunktet for alle disse strømstrømme. Den kan forbinde eller isolere hver feeder individuelt. Det kan beskytte hver foderautomat mod fejl. Det kan opdele bussen i separate sektioner for at forbedre pålideligheden. Og det giver de måle- og overvågningspunkter, som anlæggets operatører bruger til at forstå, hvad deres elektriske system gør på ethvert givet tidspunkt.

Kernefunktioner afMellemspændingskoblingsudstyr

Mellemspændingskoblingsudstyr udfører fire grundlæggende funktioner i et strømdistributionssystem. At forstå hver enkelt forklarer, hvorfor udstyret er designet, som det er.

Funktion 1: Skift under normale forhold

Den mest grundlæggende funktion af ethvert koblingsudstyr er at tilslutte og afbryde kredsløb under normal belastning. En feeder til en produktionslinje skal være strømførende, når linjen kører, og afbrydes for vedligeholdelse. En generatorafbryder skal lukke, når generatoren bringes online, og åbne, når den tages offline. En buskobler skal forbinde to sektioner af samleskinnen, når en transformer tages ud af drift, og den resterende transformer skal forsyne begge sektioner.

Disse skiftoperationer er rutinemæssige, men de er ikke trivielle. Koblingsenheden skal være i stand til at afbryde fuldlaststrømmen uden for stor lysbuedannelse eller kontakterosion. Den skal kunne udføre denne operation tusindvis af gange i løbet af sin levetid. Og det skal gøre det på en måde, der ikke går på kompromis med sikkerheden for operatøren, der står foran panelet.

Vakuumafbrydere håndterer denne pligt til de fleste mellemspændingsapplikationer i dag. Vakuumafbryderen slukker lysbuen inde i en forseglet keramisk flaske, hvor der ikke er nogen gas at ionisere, ingen olie at nedbryde og intet at vedligeholde. Til applikationer med lavere koblingsfrekvens kan belastningsafbrydere - som er enklere og billigere end fuldstrømsafbrydere - bruges til feedere, der ikke forventes at afbryde fejlstrømmen.

Funktion to: Fejlbeskyttelse

Hvis omskiftning under normale forhold er koblingsudstyrets rutinearbejde, er fejlbeskyttelse dens kritiske opgave. En fejl - en kortslutning mellem faser eller mellem en fase og jord - kan frigive energi på en skala, der er svær at visualisere. Strømmen ved fejlpunktet kan stige til titusindvis af ampere på millisekunder. De termiske og mekaniske kræfter, der genereres af denne strøm, kan ødelægge udstyr, starte brande og skade personale.

Koblingsudstyret skal detektere fejlen, afbryde strømmen og isolere den fejlbehæftede sektion, før nogen af ​​disse konsekvenser opstår. Dette kræver tre ting for at fungere sammen: et beskyttelsesrelæ, der registrerer den unormale strøm, en strømafbryder, der kan afbryde den, og et systemdesign, der begrænser sideskader på sunde dele af netværket.

Mellemspændingsbeskyttelsesrelæer er blevet mere og mere sofistikerede. Moderne numeriske relæer kan skelne mellem forskellige typer fejl, skelne mellem fejl på deres beskyttede feeder og fejl nedstrøms og registrere bølgeformsdata, der hjælper ingeniører med at forstå, hvad der skete efter hændelsen. Men relæet kan kun sende et udløsningssignal. Afbryderen skal derefter fysisk adskille sine kontakter mod de fulde elektromagnetiske kræfter fra fejlstrømmen, slukke den lysbue, der dannes mellem dem, og genvinde dens dielektriske styrke hurtigt nok til at forhindre genantændelse. Dette er, hvad en vakuumafbryder med en nominel kortslutningsstrøm på 25 kA eller 31,5 kA er designet og testet til at gøre.

Funktion tre: Isolering for sikkerhed

Fejlbeskyttelse fjerner farlige forhold automatisk. Isolation er en bevidst handling, der tages for at gøre udstyr sikkert for folk at arbejde på.

Når et vedligeholdelsesteam skal have adgang til en transformer, en kabelafslutning eller selve en kredsløbsafbryder, har de brug for et synligt, kontrollerbart brud i kredsløbet. De skal vide, at kredsløbet ikke kan genaktiveres ved et uheld. Og de har brug for, at udstyret er forbundet til jord, så enhver resterende eller induceret spænding ikke kan udgøre en fare.

Mellemspændingskoblingsudstyr giver dette gennem kombinationen af ​​afbrydere, adskillere og jordafbrydere, alle sammenlåst, så driften skal følge en sikker sekvens. Operatøren skal først åbne afbryderen, derefter åbne afbryderen for at skabe et synligt isolationsgab, og derefter lukke jordingskontakten for at jorde den isolerede sektion. De mekaniske låse forhindrer, at nogen af ​​disse trin udføres i uorden. Dette er det "fem forebyggende" sammenlåsningssystem, der er standard på alle modernemellemspændingsanlæg.

Funktion fire: Måling og overvågning

Intet distributionssystem kan administreres uden data. Aktuelle målinger fortæller beskyttelsesrelæerne, hvad systemet gør. Spændingsmålinger muliggør overvågning af strømkvalitet og synkroniseringstjek. Energimålinger er grundlaget for afregning og omkostningsfordeling. Og i stigende grad bruges tilstandsovervågningsdata fra selve koblingsudstyret - temperatur, delvis afladning, mekanismens rejsetid - til at forudsige, hvornår der er behov for vedligeholdelse, før der opstår en fejl.

Mellemspændingskoblingsudstyr integrerer alle disse målefunktioner. Strømtransformatorer og spændingstransformatorer monteres i kabelrummet eller på skinnerne. Deres sekundære udgange er forbundet til beskyttelsesrelæer, målere og transducere i lavspændingsrummet. I moderne installationer kommunikerer disse enheder via digitale protokoller såsom IEC 61850, Modbus eller Profibus til anlæggets centrale SCADA eller energistyringssystem. Koblingspanelet er både en strømenhed og en datakilde.

Koblingskonfigurationer i distributionssystemer

Den fysiske placering af koblingspaneler i et distributionssystem er ikke vilkårlig. Det afspejler anlæggets driftsfilosofi og pålidelighedskravene til de belastninger, der betjenes.

Enkelt samleskinne

Den enkleste konfiguration er en enkelt samleskinne med alle indgående og udgående feeder tilsluttet. En enkelt transformer forsyner bussen. Hvis transformeren svigter eller tages ud af drift til vedligeholdelse, mister alle belastninger på den bus strøm. Denne konfiguration er lav i omkostninger og enkel at betjene, men den tilbyder ingen redundans. Det bruges, hvor konsekvensen af ​​en forsyningsafbrydelse er acceptabel - en lille erhvervsbygning, en ikke-kritisk industriel proces eller en midlertidig byggeforsyning.

Sektionsopdelt enkelt samleskinne

Tilføjelse af en bussektionsafbryder skaber to samleskinnesektioner, der kan fungere uafhængigt eller kobles sammen. Hver sektion forsynes af sin egen transformer. Hvis en transformer svigter, lukker buskobleren, og den sunde transformer forsyner begge sektioner. Belastningerne oplever en kort afbrydelse under overførslen, men tjenesten genoprettes hurtigt. Dette er den mest almindelige konfiguration for mellemstore industrianlæg og kommercielle faciliteter, hvor en vis nedetid er acceptabel for vedligeholdelse, men totalt tab af forsyning er det ikke.

Main-Tie-Main

En main-tie-main-konfiguration placerer en buskobler mellem to separate bussektioner, hver med sin egen hovedindgående afbryder og transformer. Koblingen er normalt åben. Hvis en af ​​transformatorerne går tabt, lukker koblingen automatisk eller ved operatørhandling. Denne konfiguration giver højere pålidelighed end en simpel sektionsopdelt bus, fordi koblerdriften kan automatiseres, og overførslen kan ske uden nogen operatørindblanding. Det bruges i kritiske faciliteter såsom hospitaler, datacentre og industrianlæg med kontinuerlige processer.

Ring Main Unit (RMU) Konfiguration

For distributionsnetværk, der betjener flere geografisk spredte belastninger - et universitetscampus, et bydistributionsnetværk, et vindmøllesystem - er konfigurationen af ​​ringhovedenheden standardløsningen. Flere RMU-paneler er forbundet i en ring, hvor hvert panel typisk indeholder to belastningsafbrydere til ringføderne og en afbryder eller sikringsafbryder til den lokale transformer. Strøm kan flyde i begge retninger rundt om ringen. Hvis der opstår en kabelfejl hvor som helst på ringen, kan de to RMU-paneler, der støder op til fejlen, isolere den beskadigede sektion, og alle andre belastninger fortsætter med at modtage strøm fra den sunde side af ringen. Denne arkitektur giver et niveau af forsyningssikkerhed, som et radialt system ikke kan matche, til en pris, der er langt lavere end at duplikere hele forsyningsinfrastrukturen.

COTENELE leverer 24 kV SF₆-fri RMU'er til ringhovedapplikationer, ved at bruge tør luft som isoleringsmedium i en forseglet rustfri ståltank. RMU-modulerne – indgående, udgående, transformerbeskyttelse, buskobler og direkte måling – er bygget af standardiserede, typetestede underenheder, der kan konfigureres til at matche projektets enkeltlinjediagram.

Overgangen til SF₆-fri i distributionskoblingsudstyr

En vigtig udvikling inden for mellemspændingsanlæg i løbet af det sidste årti har været skiftet væk fra SF₆-gas som et isolerende og lysbuedæmpende medium. Dette er især relevant for gasisolerede koblingsanlæg og ringhovedenheder, hvor SF₆ traditionelt blev brugt til at fylde den forseglede tank, der omslutter alle strømførende dele.

Drivkraften bag denne overgang er miljøregulering, især EU's F-gas-forordning, der nu forbyder nyt SF₆-koblingsudstyr op til 24 kV på det europæiske marked. Men overgangen understøttes også af lydteknisk logik. Tør luft og nitrogen har nul globalt opvarmningspotentiale, kræver ingen speciel håndtering ved endt levetid og eliminerer den administrative byrde ved F-gas-registrering og lækagerapportering. Vakuumafbrydelse, som har været standarden for afbryderanvendelser i årtier, giver lysbueslukkerfunktionen uden nogen gas overhovedet.

For en facilitetsoperatør er den praktiske forskel mellem en SF₆RMU og en tørluft-RMU minimal med hensyn til elektrisk ydeevne - begge er typetestet i henhold til den samme IEC 62271-200-standard. Forskellen viser sig i operationelle procedurer. En tør luft RMU med en forseglet-for-live-tank har intet gastryk at overvåge, ingen genopfyldningsplan at opretholde og ingen udtjent gasgenvinding at arrangere. For en forsynings- eller industrioperatør, der administrerer hundredvis af transformerstationer, har denne forenkling reel værdi.

Design af et distributionssystem: koblingsudstyrsspecifikationen

For ingeniører, der specificerer mellemspændingskoblingsudstyr, definerer flere beslutninger den endelige systemkonfiguration.

Spænding og fejlniveau. Systemspændingen bestemmer det dielektriske design af koblingsudstyret. Den tilgængelige fejlstrøm bestemmer den nødvendige kortslutningsafbrydelseskapacitet. Begge er etableret af opstrøms netforbindelse og transformatorimpedansen. Det er farligt at underspecificere fejlklassificeringen. Overspecificering tilføjer unødvendige omkostninger. Det rigtige tal kommer fra en kortslutningsundersøgelse.

Samleskinne konfiguration. Valget mellem konfigurationer med enkelt samleskinne, sektionsopdelt samleskinne og hovedforbindelsesskinne afhænger af pålidelighedskravet og budgettet. Konfigurationer med højere pålidelighed tilføjer panelantal, omkostninger og kompleksitet, men de beskytter mod den mest almindelige årsag til længerevarende udfald: transformatorfejl.

Afbryder kontra sikringskontaktor. For feedere, der forsyner transformere, giver en afbryder både overbelastnings- og kortslutningsbeskyttelse. For feedere, der forsyner motorer, kan en sikringskontaktor være mere økonomisk og give bedre beskyttelse mod motorspecifikke fejltilstande. Beslutningen afhænger af belastningstypen og det nødvendige niveau af beskyttelseskoordinering.

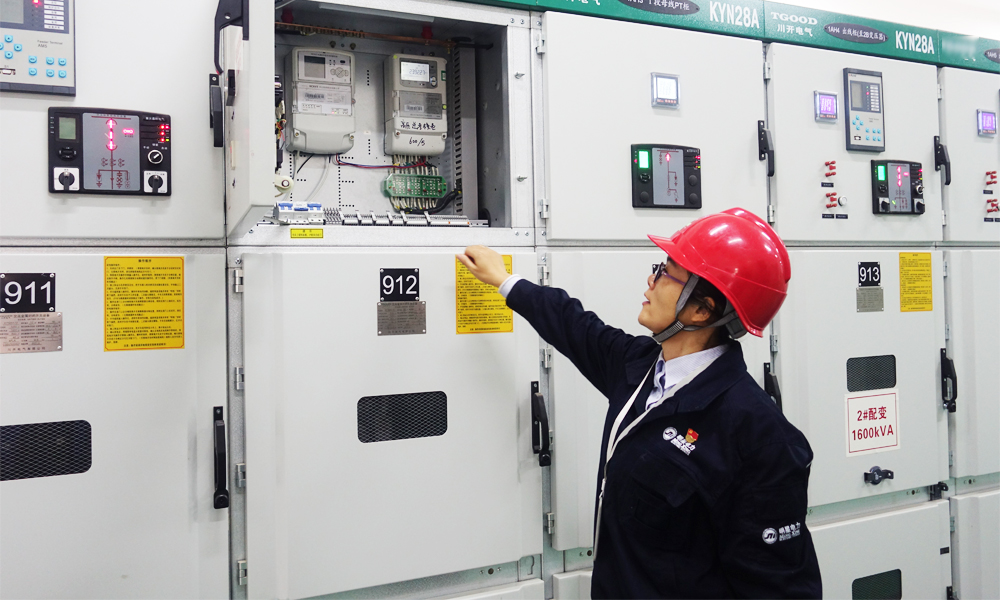

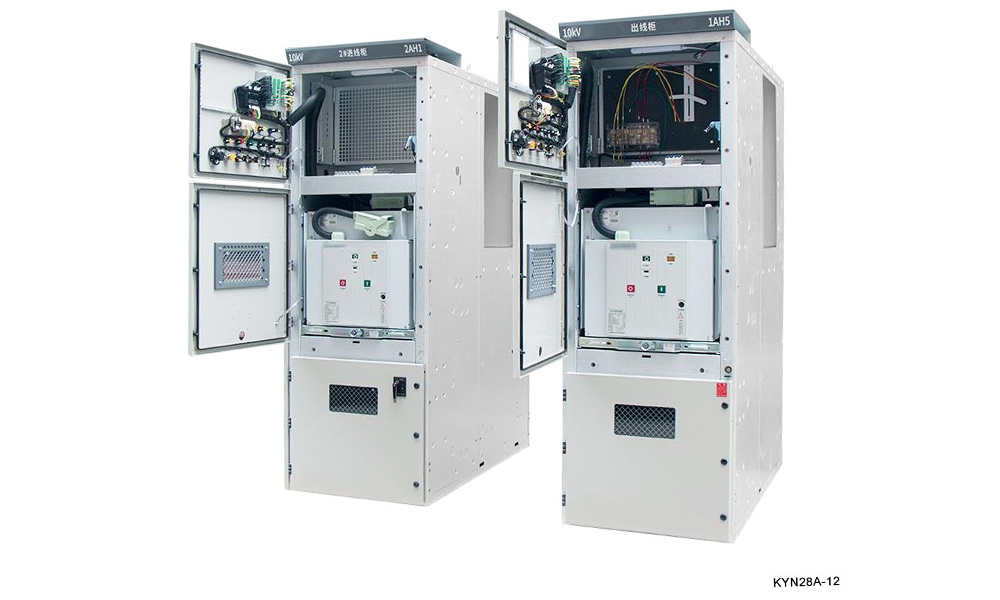

Fast kontra tilbagetrækkelig. Fast koblingsudstyr er enklere og lavere i omkostninger, men enhver vedligeholdelse på afbryderen kræver, at hele busafsnittet afbrydes. Udtrækkeligt koblingsudstyr gør det muligt at trække en afbryder ud til vedligeholdelse, mens bussen forbliver strømførende. For kritiske faciliteter, hvor nedetiden er ekstremt dyr, er den udtrækkelige konfiguration normalt berettiget.

Integration og kommunikation. Koblingsanlægget skal være i interface med anlæggets beskyttelses- og kontrolsystem. Kommunikationsprotokollen, typen og mængden af ​​strøm- og spændingstransformatorer og hjælpestrømforsyningen til beskyttelsesrelæer og styrekredsløb skal alle være defineret i specifikationen.
