Hvordan fungerer et gasisoleret koblingsudstyr (GIS)?

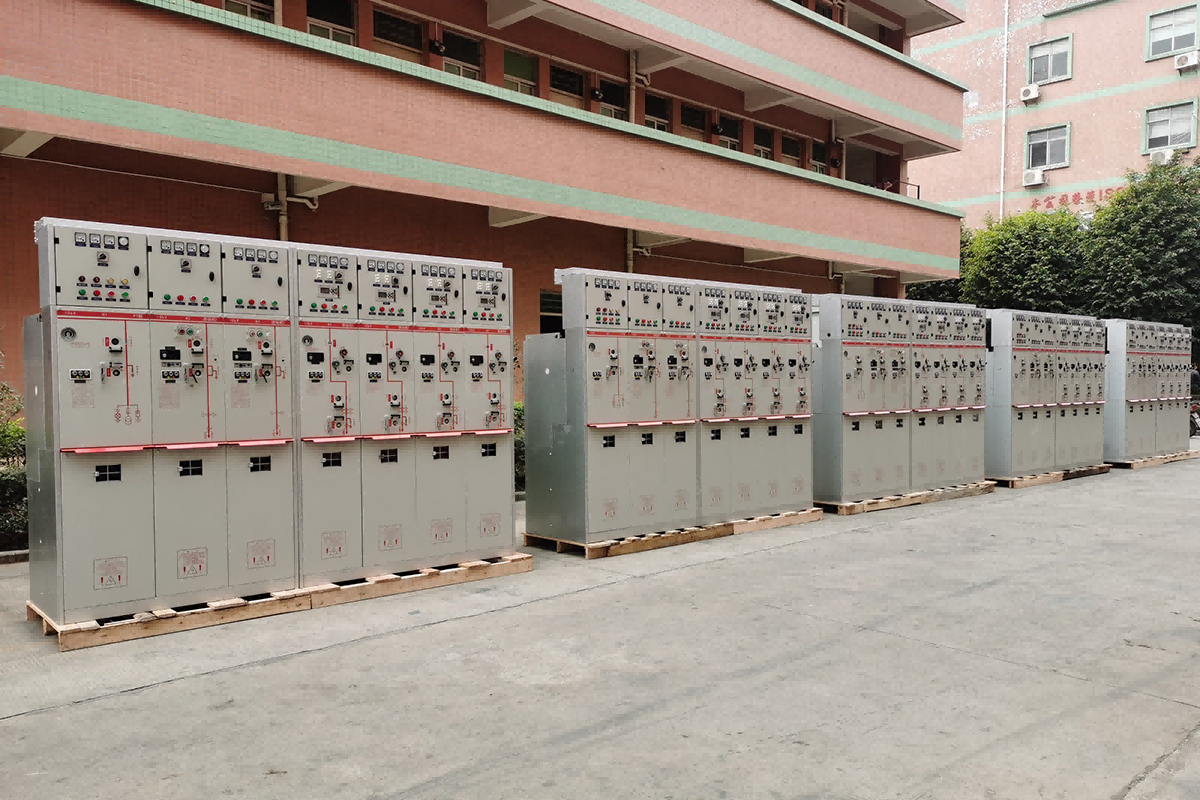

Introduktion: Metalboksen, der styrer tusindvis af volt

Gå ind i en hvilken som helst moderne transformerstation, vindmøllepark-samlerplatform eller kælderen på en skyskraber i byen, og du vil finde en række beskedne metalskabe, der stille og roligt udfører et af de farligste opgaver i den elektriske verden. Disse ergasisoleret koblingsudstyrpaneler – ellerGIS- og de er designet til at indeholde, kontrollere og slukke elektriske lysbuer, der ellers ville fordampe metal og bringe nogen i nærheden i fare.

For en elektroingeniør er det ikke en akademisk øvelse at forstå, hvordan et GIS fungerer. Det bestemmer, hvordan en transformerstation er udformet, hvordan vedligeholdelse er planlagt, og om udstyret stadig vil fungere pålideligt tredive år efter, at det blev taget i brug. For en indkøbsprofessionel afklarer det, hvorfor et panel koster mere end et andet, og hvad den ekstra investering køber i form af sikkerhed, fodaftryk og livscyklusomkostninger.

Denne artikel forklarer, komponent for komponent, hvordan et gasisoleret koblingsudstyr fungerer - fra den forseglede gastank, der holder højspændingsledere adskilt, til vakuumafbryderen, der bryder kredsløbet, til de mekaniske aflåsninger, der forhindrer en farlig fejl i at blive en dødsulykke.

Hvad er et gasisoleret koblingsanlæg helt præcist?

Et gasisoleret koblingsanlæg er et metalindkapslet koblingsanlæg, hvor det primæremellemspændingskomponenter- skinner, afbrydere, afbrydere, jordafbrydere og instrumenttransformatorer - er anbragt i et forseglet, gasfyldt rum. Gassen fungerer som det isolerende medium mellem strømførende dele og mellem strømførende dele og jord.

Traditionelt luftisoleret koblingsudstyr er afhængigt af fysisk afstand: Ledere er placeret langt nok fra hinanden til, at den omgivende luft kan modstå spændingsbelastningen uden at bryde sammen. Gasisoleret koblingsudstyr erstatter den fysiske afstand med en trykgas, der har langt højere dielektrisk styrke end luft. Dette gør det muligt for hele samlingen at blive krympet dramatisk - i nogle tilfælde optager en GIS mindre end en fjerdedel af gulvarealet af en tilsvarende luftisoleret installation.

Selve gastanken er typisk lavet af rustfrit stål eller aluminiumslegering, svejset og forseglet for at forhindre gaslækage over udstyrets levetid. Indenfor er atmosfæren kontrolleret og overvåget. Moderne designs bruger i stigende grad tør luft eller nitrogen i stedet for SF₆, et svar på regler, der omformer industrien.

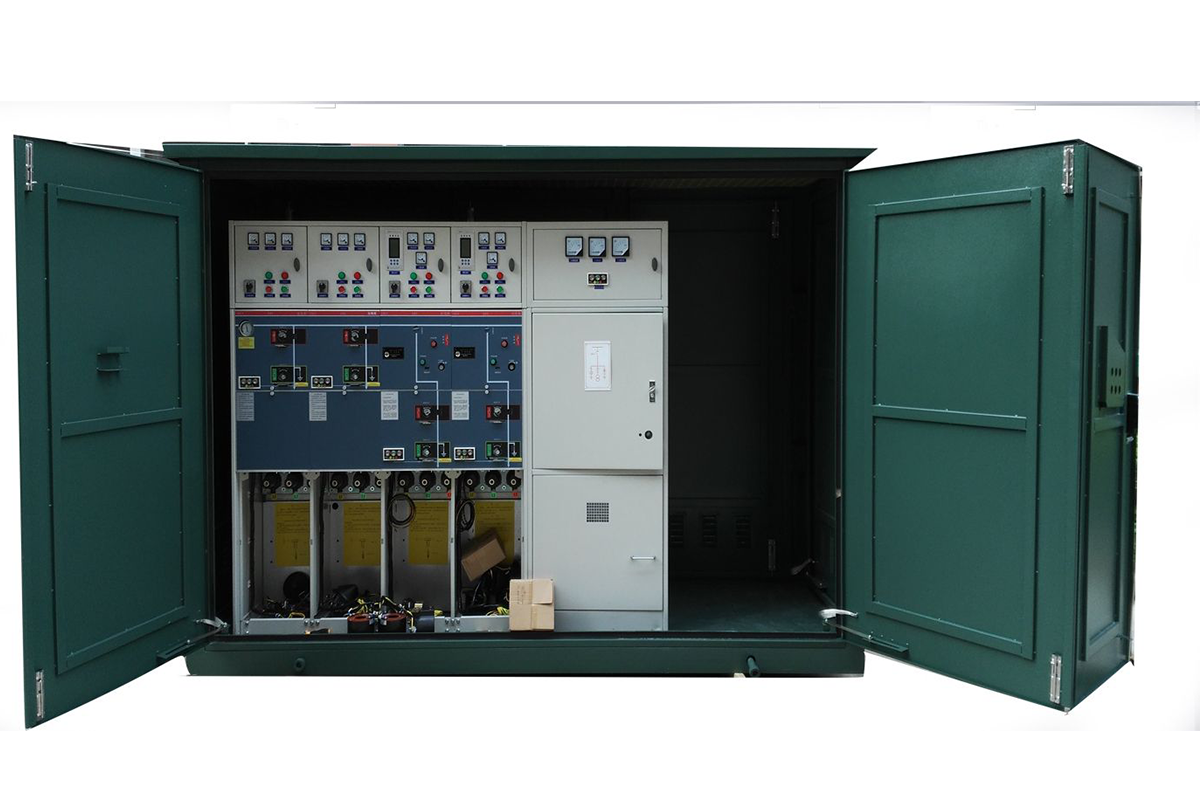

Hvordan et GIS-panel er bygget: Den interne arkitektur

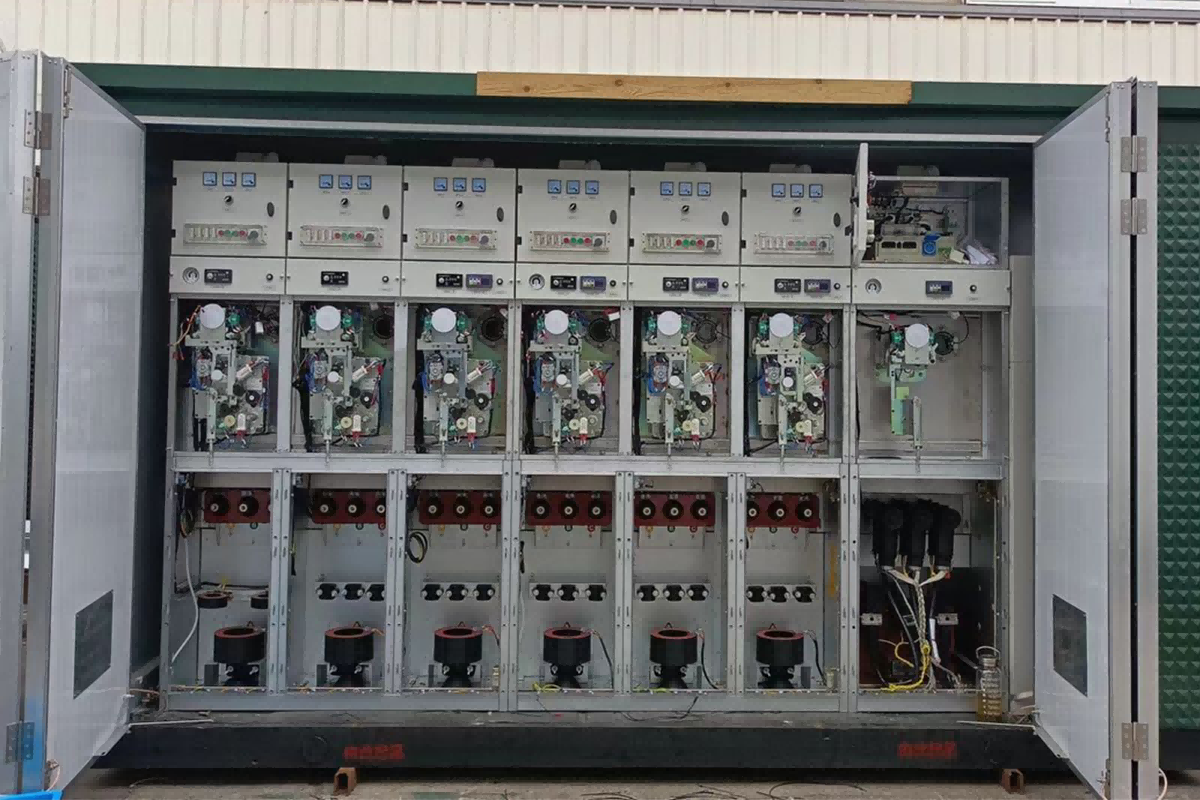

Selvom et GIS udefra fremstår som et enkelt metalskab, er det indvendigt opdelt i flere funktionelle rum, hver isoleret fra de andre af gastætte barrierer eller bøsninger. Forståelse af disse rum forklarer, hvordan udstyret opnår både driftsfleksibilitet og sikkerhed.

1. Samleskinnerummet

Samleskinnen er rygraden i enhver koblingsenhed. I en GIS løber samleskinnerne vandret gennem et dedikeret gasrum i toppen eller bagsiden af ​​panelet. Fordi samleskinnen forbinder tilstødende paneler sammen, er samleskinnerummene i flere paneler ofte forbundet via gastætte bøsninger, der danner en sammenhængende gaszone på tværs af en hel tavle.

Samleskinnerne bærer installationens fulde mærkestrøm - ofte 1250 A, 2000 A eller højere - og skal gøre det uden at overskride temperaturgrænser, der ville forringe isoleringen eller accelerere kontaktoxidation. I en GIS hjælper den omgivende gas med at lede varme væk fra skinnelederne, hvilket muliggør højere strømstyrke i et mindre tværsnit, end luftisolering ville tillade.

2. Circuit Breaker-rummet

Hvis samleskinnen er rygraden, er strømafbryderen muskelen. Det er enheden, der skal afbryde kredsløbet, når der opstår en fejl - og kravene til den er ekstreme. En mellemspændingsafbryder kan være påkrævet for at afbryde 25.000 ampere eller mere og slukke en lysbue, der når temperaturer, der kan sammenlignes med solens overflade, alt sammen inden for få millisekunder.

I moderne GIS-design udføres afbryderfunktionen næsten universelt af en vakuumafbryder. Vakuumafbryderen er en forseglet keramisk flaske med et par kontakter indeni - en fast, en bevægelig. Når kontakterne adskilles, trækkes den bue, der dannes, i et næsten perfekt vakuum. Fordi der stort set ikke er nogen gas at ionisere, slukker lysbuen ved den første strømnulgennemgang. Den omgivende gas i GIS-tanken giver den dielektriske isolering mellem afbryderen og tankvæggen, men den spiller ingen rolle i bueslukning.

COTENELEs GIS-paneler bruger vakuumafbrydere, der er klassificeret op til 25 kA eller 31,5 kA, med en mekanisk holdbarhed på 10.000 operationer. Vakuumafbryderen er vedligeholdelsesfri for livet – ingen olie, ingen gas, intet at efterfylde.

3. Afbryder- og jordafbryderrummet

En afbryder kan afbryde strømmen, men den kan ikke give et synligt isolationsgab, som vedligeholdelsespersonalet kan stole på med deres liv. Den funktion hører tilafbryder(også kaldet en isolator). Afbryderen har ingen lysbueslukkerevne - den kan kun betjenes, efter at afbryderen allerede har afbrudt strømmen. Dens opgave er at skabe et fysisk luft- eller gasgab, der er synligt, mekanisk og elektrisk sikkert.

Jordafbrydere udfører den modsatte funktion: de forbinder bevidst de isolerede ledere til jord og aflader enhver resterende kapacitiv eller induceret spænding. Dette er det trin, der gør udstyret sikkert at røre ved.

I et GIS er afbryderen og jordingskontakten integreret i en enkelt tre-positions kontakt i mange designs. En position er "lukket" (forbundet til samleskinnen), en er "åben" (isoleret), og en er "jordet". Dette design med tre positioner forenkler de mekaniske låse og reducerer antallet af nødvendige gastætninger.

4. Instrumenttransformere og kabelrum

IngenGISer komplet uden måling. Strømtransformatorer (CT'er) og spændingstransformatorer (VT'er) giver de signaler, som beskyttelsesrelæer, målere og SCADA-systemer har brug for for at overvåge og styre strømsystemet. I et GIS er CT'er ofte toroidale kerner monteret omkring bøsningen, hvor afbryderen forbindes til kabelrummet. VT'er kan være induktive eller kapacitive, forbundet til samleskinnen eller fødesiden afhængigt af beskyttelses- og måleskemaet.

Kabelrummet er det sted, hvor de eksterne højspændingskabler går ind i panelet og forbindes til de indvendige ledere. I et SF₆-frit GIS, der bruger tør luft, er kabelrummet en del af samme forseglede gasvolumen som koblingsudstyret, eller adskilt af en gastæt bøsning, afhængigt af designet. Kabelafslutninger er typisk plug-in-type, ved hjælp af elastomere konnektorer, der giver et fuldt isoleret, fuldt afskærmet interface mellem kablet og koblingsudstyret.

5. Lavspændingskontrolrummet

Bag frontpaneldøren sidder intelligensen fra GIS: beskyttelsesrelæer, kontrolkontakter, klemrækker, hjælpekontaktorer og kommunikationsgateways. Dette rum har jordpotentiale og er isoleret fra højspændingsgasrummene med forseglede bøsninger. Alle sekundære ledninger – til udløsning, lukning, indikation og kommunikation – er ført her.

Kvaliteten af ​​håndværket i lavspændingsrummet er en pålidelig indikator for producentens samlede kvalitet. Pænt ført ledninger, tydeligt mærkede klemmer og korrekt konfigurerede beskyttelsesrelæer tyder på, at der er udvist lignende omhu i de dele af panelet, som kunden ikke nemt kan inspicere.

Gasisoleringens fysik Hvorfor overhovedet bruge gas?

 Svaret ligger i en grundlæggende egenskab ved stof: dielektrisk styrke.

Ethvert isolerende materiale - luft, olie, fast epoxy eller gas - har en grænse for det elektriske felt, det kan modstå, før det bryder ned og leder. For luft ved atmosfærisk tryk er denne grænse cirka 3 kV pr. millimeter. For SF6 ved et beskedent tryk er det omtrent tre gange højere. Det betyder, at ledere inde i en SF₆-fyldt tank kan placeres meget tættere sammen, end de kunne i luften, uden risiko for overslag. Hele koblingspanelet krymper som et resultat.

Mekanismen er molekylær. SF₆ er en elektronegativ gas: dens molekyler fanger let frie elektroner og danner tunge negative ioner, der bevæger sig langsomt i et elektrisk felt og er dårlige til at opretholde en elektronskred. Denne egenskab giver SF₆ både dens høje dielektriske styrke og dens fremragende lysbuedæmpende evne.

Tør luft og nitrogen fungerer efter et enklere princip. Deres dielektriske styrke er lavere end SF₆ ved det samme tryk, men det er tilstrækkeligt til mellemspændingsapplikationer, når tankgeometrien er designet med passende mellemrum. Afvejningen er en lidt større tankvolumen for den samme spændingsværdi, et teknisk kompromis, som de fleste producenter og brugere nu accepterer som prisen for at eliminere SF₆'s globale opvarmningspotentiale på 23.500 gange CO₂.

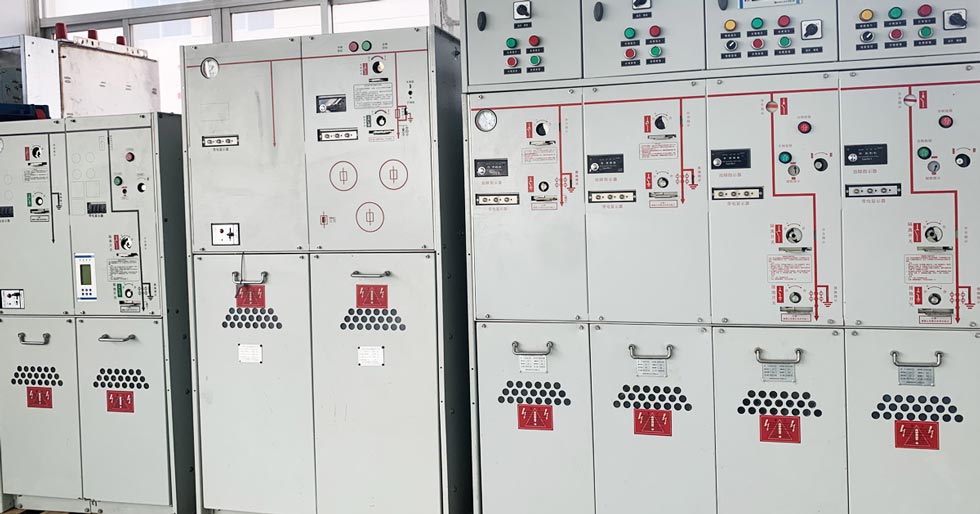

Sådan fungerer låsene

Et af de definerende kendetegn ved et GIS er dets mekaniske sammenlåsningssystem, ofte kaldet "fem-forebyggende" aflåsning. Disse låse er udelukkende mekaniske - de afhænger ikke af elektrisk strøm, software eller menneskelig hukommelse.

Logikken er enkel, men utilgivelig:

1. Afbryderen kan ikke lukkes, medmindre afbryderen er helt åben eller helt lukket.

2. Afbryderen kan ikke betjenes, mens afbryderen er lukket.

3. Jordingskontakten kan ikke lukkes, mens kredsløbet er strømførende.

4. Afbryderen kan ikke lukkes, mens jordingskontakten er tilkoblet.

5.Døren til kabelrummet kan ikke åbnes, medmindre jordingskontakten er lukket.

Disse regler håndhæves af knaster, håndtag og skydebolte, der fysisk blokerer betjeningshåndtagene eller dørlåsen, når betingelserne ikke er opfyldt. For en operatør, der står foran panelet, betyder det, at en usikker sekvens af handlinger ikke blot er forbudt – det er mekanisk umuligt.

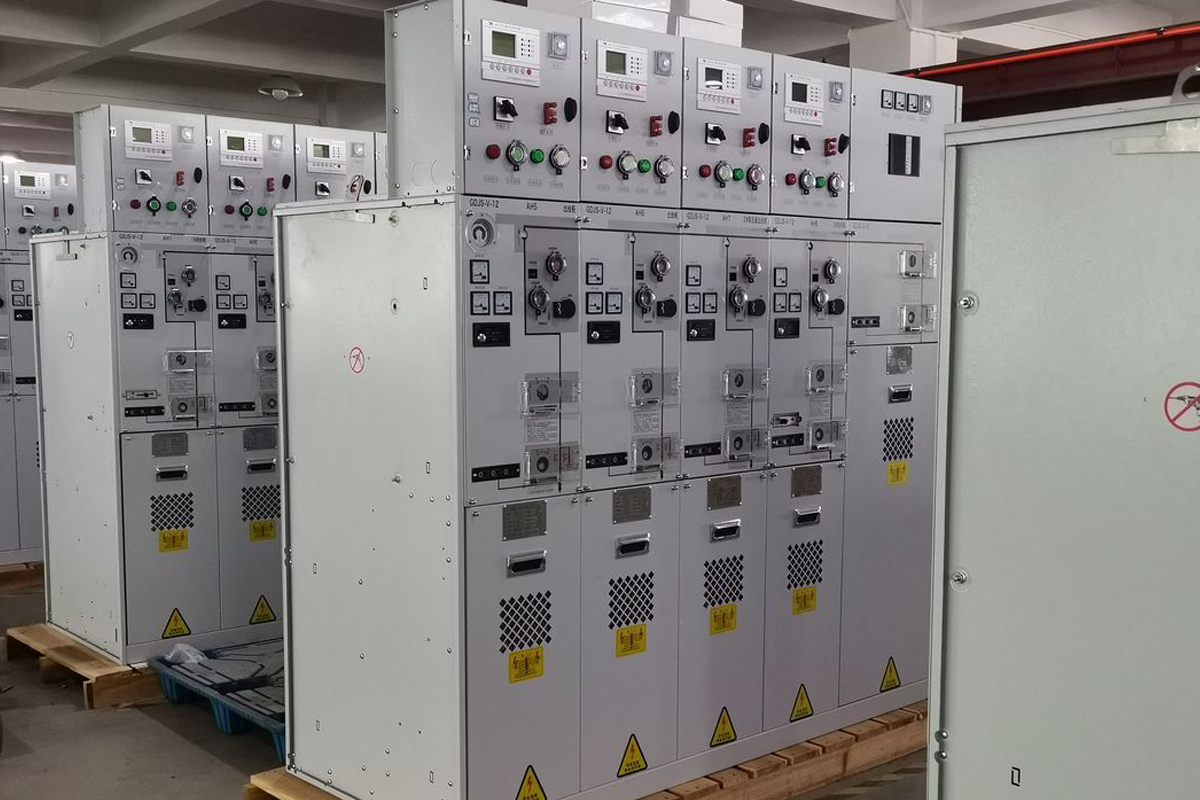

SF₆-fri GIS: Samme princip, sikrere gas

Funktionsprincippet for et SF₆-frit GIS er identisk med det for et konventionelt SF₆ GIS. De samme rum, den samme vakuumafbryder, den samme afbryder og jordafbryder, de samme låse. Det eneste, der ændrer sig, er gassen inde i den forseglede tank.

COTENELEs mellemspændings-GIS bruger tør luft som det isolerende medium. Gassen renses, affugtes og forsegles inde i en rustfri ståltank på fabrikken. Tanken testes for utætheder og efterlades derefter forseglet i hele dens 30-årige designlevetid. Der er ingen trykmåler for en operatør at aflæse, ingen genopfyldningsport og ingen gasrelateret vedligeholdelsesprocedure at følge. Gassystemet er, set fra brugerens perspektiv, usynligt.

Denne tilgang har tre praktiske fordele for slutbrugeren:

• Miljøoverholdelse.Ingen SF₆ betyder ingen F-gas rapporteringsforpligtelser, intet lækagedetektionsprogram og ingen udtjent gasgenvinding. Udstyret overholder EU's F-gas forordning uden undtagelser eller løsninger.
• Forenklet vedligeholdelse.En vedligeholdelsestekniker, der åbner paneldøren, finder den samme vakuumafbryder, den samme afbrydermekanisme og de samme beskyttelsesrelæer som i ethvert andet moderne GIS. Der er intet gashåndteringsudstyr at forstå.
• Fremtidssikret investering.Efterhånden som SF₆-restriktioner skærpes globalt, vil udstyr, der ikke indeholder SF₆, ikke stå over for skærpede servicerestriktioner, stigende gasomkostninger eller obligatoriske eftermonteringskrav.

Hvor GIS bruges

GIS-teknologi anvendes overalt, hvor pladsen er begrænset, pålidelighed er kritisk, eller miljømæssige forhold gør luftisoleret udstyr upraktisk:

• Bystationer, hvor ejendomsomkostninger gør kompakt udstyr til en økonomisk nødvendighed.
• Vindmølleparkkollektorstationer, hvor koblingsudstyr skal fungere pålideligt i fjerntliggende, til tider barske miljøer med begrænset adgang til vedligeholdelse.
• Datacentre, hvor oppetidsgarantier og ESG-forpligtelser kræver SF₆-frit udstyr med lav vedligeholdelse.
• Industrielle anlæg med ætsende atmosfærer, høje støvniveauer eller høj luftfugtighed, der ville nedbryde udsatte luftisolerede ledere.
• Infrastruktur såsom lufthavne, metroer og tunneler, hvor brandsikkerhed og kompakthed ikke er til forhandling.

Ofte stillede spørgsmål

Q: Kan et GIS repareres, hvis gassen lækker?

A: For en forseglet-for-live tør luft GIS er tanken svejset og testet på fabrikken og er ikke designet til at blive åbnet på stedet. Hvis tanken nogensinde bliver kompromitteret, udskiftes hele panelet typisk. Dette er grunden til, at tankintegritetstest under fremstilling er kritisk. Gaslækage fra en korrekt fremstillet forseglet tank er dog ekstremt sjælden i løbet af udstyrets levetid.

Q: Hvordan ved du, at vakuumafbryderen stadig virker?

A: Vakuumintegriteten verificeres under rutinemæssig fabrikstest via en højpotentialetest på tværs af de åbne kontakter. Under drift er vakuumafbrydere vedligeholdelsesfrie og nedbrydes ikke over tid. Den eneste slidmekanisme er kontakterosion under fejlafbrydelse, hvilket er medregnet i afbryderens nominelle elektriske udholdenhed.

Spørgsmål: Er tør luft GIS fysisk større end SF₆ GIS?

A: Ved mellemspændingsniveauer op til 40,5 kV er størrelsesforskellen minimal og passer inden for standard paneldimensioner. Producenter har optimeret tankgeometrier gennem mange års udvikling for at minimere fodaftrykket fra tørluftdesigns.

Q: Hvilke standarder gælder for GIS?

A: Metalindkapslet GIS er typetestet i henhold til IEC 62271-200. Strømafbryderen indeni er testet i henhold til IEC 62271-100. Intern lysbueklassificering (IAC) er testet i henhold til IEC 62271-200 anneks A. COTENELE leverer komplette typetestcertifikater fra uafhængige IEC-akkrediterede laboratorier med hvert tilbud.

Konklusion: Beherskelse af det grundlæggende

Et gasisoleret koblingsudstyr fungerer ved at forsegle højspændingsledere i en gasatmosfære, der isolerer dem fra hinanden og fra jorden, hvilket gør det muligt at gøre hele samlingen langt mindre end dens luftisolerede ækvivalent. Inde i det forseglede miljø bryder vakuumafbrydere kredsløbet, afbrydere giver synlig isolation, jordingskontakter gør udstyret sikkert at røre ved, og et netværk af mekaniske låse sikrer, at disse operationer kun kan udføres i den korrekte rækkefølge.

Overgangen fra SF₆ til tør luft har ikke ændret denne grundlæggende arkitektur. Den har simpelthen erstattet gassen med en, der ikke bærer et årtusinder langt miljøansvar. For ingeniører og indkøbere er forståelsen af, hvordan et GIS fungerer, grundlaget for at specificere det rigtige udstyr, verificere producentens påstande og sikre, at det omstillingsudstyr, der er installeret i dag, stadig vil beskytte netværket tre årtier fra nu.

COTENELE fremstiller SF₆-fri gasisoleret koblingsudstyr ved hjælp af tørluftisolering og vakuumafbrydelse, typetestet i henhold til IEC 62271-200. Vores ingeniørteam leverer komplette dokumentationspakker – inklusive typetestcertifikater og rutinetestrapporter – på udbudsstadiet, hvilket gør vores kunder i stand til at specificere med tillid. Leder du efter SF₆-fri GIS til dit næste projekt?COTENELE leverer 12 kV til 40,5 kV SF₆-fri gas-, strømafbrydere, gasafbrydere og varmeafbrydere. vedvarende energi, datacenter og industrielle applikationer.

COTENELEer en specialiseret producent af mellemspændingskoblingsudstyr, herunder SF₆-frit gasisoleret koblingsudstyr, vakuumafbrydere, ringhovedenheder og metalbeklædte paneler til 12 kV til 40,5 kV applikationer. Vores produkter betjener forsyningsselskaber, datacenteroperatører, udviklere af vedvarende energi og industrielle købere i hele Europa, Asien og Mellemøsten.
