Mellemspændingskoblingsanlæg i datacentre og vedvarende energiprojekter

To brancher, én fælles afhængighed

Datacentre og vedvarende energiprojekter ser ud til at have lidt til fælles. Den ene er en klimastyret bygning fyldt med serverracks, hvor det primære output er digital information. Den anden er en vidtstrakt udendørs installation udsat for vejret, hvor den primære udgang er elektrisk strøm, der føres ind i et transmissionsnet.

Under overfladen deler de imidlertid en kritisk afhængighed: Mellemspændingskoblingsudstyr, der fungerer fejlfrit under driftsforhold, der ville være blevet betragtet som usædvanlige for et årti siden. Begge industrier er vokset med ekstraordinær hastighed. Begge står over for et intenst pres på projekttidslinjer og kapitalomkostninger. Og begge specificerer i stigende grad SF₆-frit udstyr – datacentre drevet af virksomhedernes bæredygtighedsforpligtelser, vedvarende energiprojekter drevet af logikken om, at ren produktion ikke bør afhænge af høj-GWP-infrastruktur.

Denne artikel undersøger kravene til mellemspændingskoblingsudstyr i disse to sektorer i detaljer. Fokus er på de tekniske krav, der driver udstyrsvalg, de konfigurationer, der har vist sig effektive, og de krav til dokumentation og overholdelse, som indkøbsteams i begge brancher nu anser for obligatoriske.

Første del: Datacentre

Den elektriske arkitektur af et moderne datacenter

Et hyperscale datacenter er grundlæggende en elektrisk konverteringsfacilitet. Strøm ankommer ved høj- eller mellemspænding fra forsyningsnettet, trappes ned gennem flere transformationstrin og når i sidste ende serverracks ved lav spænding med ekstraordinære krav til pålidelighed. Branchestandarden for oppetid – fem ni eller 99,999 % tilgængelighed – tillader lidt over fem minutters nedetid om året, inklusive al planlagt vedligeholdelse.

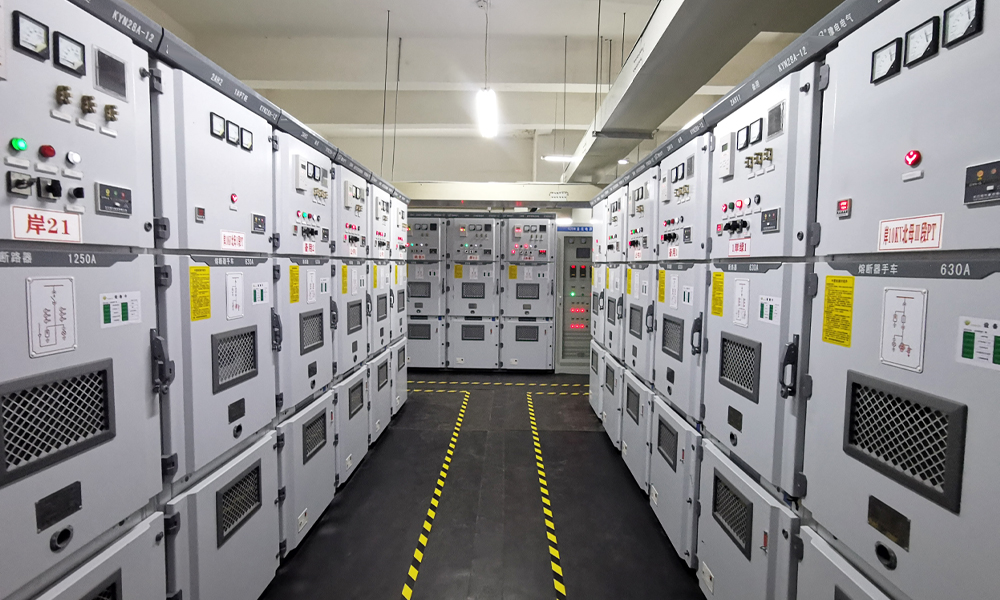

Mellemspændingskoblingsudstyrsidder i det kritiske knudepunkt mellem forsyningsforsyningen og datacentrets interne distributionsnet. I en typisk arkitektur kommer forsyningsfødere på 10 kV til 36 kV ind i anlæggets understation på stedet, hvor mellemspændingskoblingsudstyr giver indgående feederbeskyttelse, transformator primærbeskyttelse og bussektionskobling. Nedstrøms kan yderligere mellemspændingskoblingsudstyr betjene store køleanlæg, UPS-indgangstavler og parallelkoblingsanlæg til generatorer til backup-strømsystemer.

Koblingsanlægget i denne arkitektur skal opfylde flere krævende kriterier samtidigt. Det skal være kompakt nok til at passe inden for bygningens fodaftryk, som er dyr fast ejendom. Det skal være pålideligt nok, at vedligeholdelsesindgreb måles i timer pr. årti frem for timer pr. år. Og den skal kunne integreres med datacentrets bygningsstyringssystem og strømovervågningsplatform, der giver realtidsdata om kontaktposition, beskyttelseshændelser og udstyrstilstand.

Hvorfor vakuumafbrydere er standard

Vakuumafbryderen er blevet standardvalget for mellemspændingsskift i datacentre af årsager, der er både tekniske og operationelle.

Teknisk set slukker en vakuumafbryder lysbuen inde i en forseglet keramisk kuvert, hvor der ikke er noget at brænde, intet at nedbryde og intet at lække. Fravær af gas betyder fravær af gasrelateret vedligeholdelse. For en datacenteroperatør med en facilitet, der kan køre i femten år uden en større nedlukning, er alt udstyr, der kræver periodisk opmærksomhed, et ansvar. En vakuumafbryder med en M2-klasse betjeningsmekanisme, der er klassificeret til 10.000 mekaniske operationer, kan fungere i hele anlæggets levetid uden et enkelt vedligeholdelsesindgreb på selve afbryderen.

Driftsmæssigt er vakuumafbrydere velegnede til et datacenters belastningsprofil. Datacenterbelastningen er relativt stabil - servere stopper og starter ikke som industrimotorer - hvilket betyder, at afbryderens elektriske udholdenhed sjældent testes ved hyppige fejlafbrydelser. Det primære driftskrav er pålidelig kobling under planlagte overførsler mellem forsynings- og generatorkilder, hvilket er mekanisk krævende, men elektrisk ligetil. En veldesignet fjedermekanisme med lagret energi kan udføre denne funktion konsekvent i årtier.

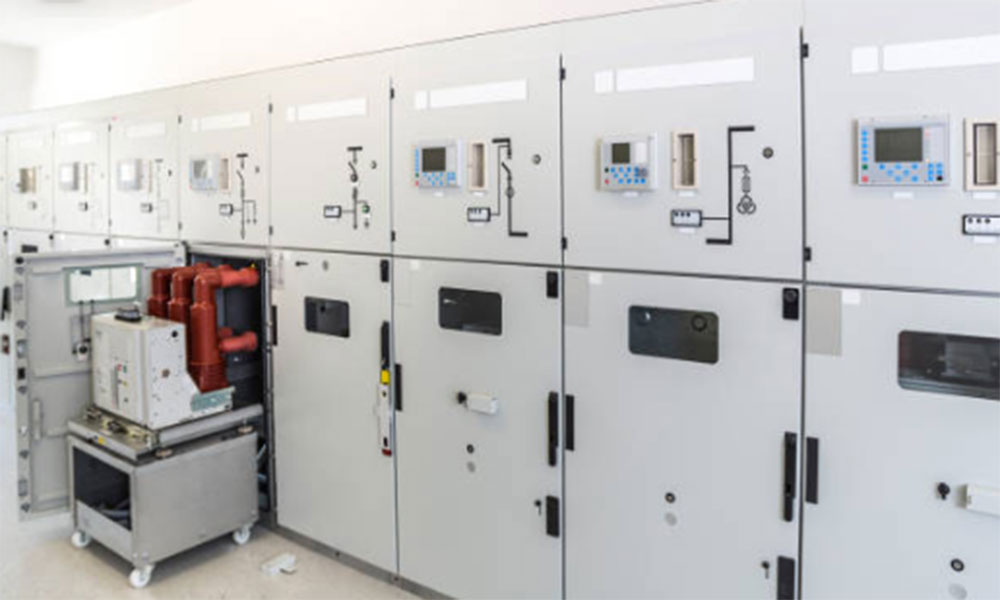

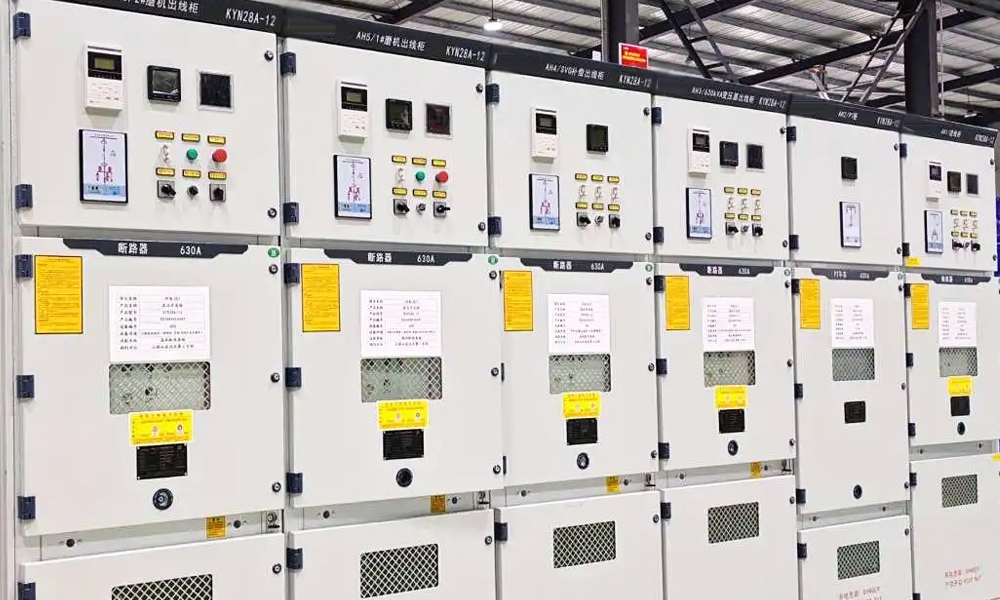

Den udtrækkelige konfiguration, der bruges i metalbeklædt koblingsudstyr som KYN28- eller KYN61-serien, tilbyder en anden fordel for datacentre: en afbryder kan sættes ud til test eller isoleres til inspektion uden at afbryde hele bussen. I en facilitet, hvor nedetidsomkostningerne kan overstige $100.000 pr. minut, kan denne vedligeholdelsesfunktion alene retfærdiggøre koblingsudstyrsspecifikationen.

Skiftet til SF₆-frit i datacentersektoren

Datacenteroperatører er blevet nogle af de mest indflydelsesrige fortalere for SF₆-frit koblingsudstyr, og deres motivation er ikke primært lovoverholdelse. Mange af de største operatører – inklusive hyperskala cloud-udbydere – har givet offentlige tilsagn om at opnå CO2-neutralitet eller netto-nul-emissioner inden for dette årti. SF₆, med sit globale opvarmningspotentiale, der er 24.300 gange så stort som CO₂, er en direkte modsigelse af disse forpligtelser, hvis det er til stede i den elektriske infrastruktur i alle nye anlæg.

Et enkelt mellemspændings-RMU- eller GIS-panel, der indeholder nogle få kilogram SF₆, repræsenterer ikke i sig selv en stor del af et datacenters CO2-fodaftryk. Men store operatører bygger snesevis af faciliteter om året, som hver indeholder flere koblingspaneler. Den kumulative SF₆-beholdning på tværs af en global portefølje kan måles i tons. Lækagehastigheden er lav, men ikke nul, og SF₆s atmosfæriske levetid betyder, at hvert gram udsendt forbliver i atmosfæren i over tre tusinde år.

Dette er grunden til, at datacenterudbudsspecifikationer nu rutinemæssigt inkluderer "SF₆-fri" som et obligatorisk krav tilmellemspændingsanlæg. Kravet dukker ikke kun op på de europæiske markeder, hvor EU's F-gasforordning udgør en juridisk ramme, men også i Nordamerika og Asien-Stillehavsområdet. For producenter af koblingsudstyr er datacentermarkedet blevet en stærk kommerciel drivkraft for SF₆-fri produktudvikling - måske den mest magtfulde uden for forsyningssektoren.

COTENELE leverer 24 kV SF₆-fri ringhovedenheder og vakuumafbryderpaneler til datacenterprojekter med tørluftisolering og typetestcertificering i henhold til IEC 62271-200. Den forseglede rustfri ståltank eliminerer gasovervågning, genpåfyldning og udtjent genvinding fra anlæggets operationelle procedurer. For en datacenteroperatør betyder det ét system mindre at spore, én mindre vedligeholdelseskontrakt at administrere og én ting mindre at forklare i en ESG-revision.

Anden del: Projekter om vedvarende energi

Vindmølleparkssamlernetværk

En vindmøllepark præsenterer et elektrisk miljø, der er fundamentalt anderledes end et datacenter eller et industrianlæg. De enkelte vindmøllegeneratorer, typisk vurderet fra 2 MW til 8 MW hver, er spredt ud over et geografisk område, der kan spænde over snesevis af kvadratkilometer. Hver turbine genererer ved lav spænding - typisk 690 V eller 1000 V - og stiger op til mellemspænding gennem en pad-monteret transformer i bunden af ​​tårnet. Mellemspændingskabler, sædvanligvis ved 33 kV eller 36 kV, løber fra hver turbine til en central samlerstation, hvor strømmen samles og øges igen til transmission.

Koblingsudstyret i kollektor-transformatorstationen skal varetage en kombination af opgaver, som ingen anden applikation helt replikerer. Afbryderne, der beskytter hver solfangerføder, oplever hyppige koblingsoperationer, når turbiner starter og stopper som reaktion på vindforholdene. Fejlstrømsbidraget fra inverterbaserede vindmøller er fundamentalt forskelligt fra synkron maskinfejlstrøm - lavere i størrelse, hurtigere at henfalde og nogle gange vanskeligt for konventionelle beskyttelsesrelæer at skelne fra normal belastningsstrøm. Og selve transformerstationen er ofte et fjerntliggende sted, hvor vedligeholdelsesbesøg er dyre, vejrafhængige og nogle gange umulige i uger i vintermånederne.

Vakuumafbrydere er velegnede til dette miljø. Den høje mekaniske udholdenhed af en moderne VCB giver mulighed for hyppig skift uden kontaktforringelse. Vakuumafbryderen er ligeglad med kilden til den fejlstrøm, den skal afbryde - uanset om den kommer fra en synkrongenerator eller en inverterbaseret ressource, er bueslukningsfysikken den samme. Og den forseglede konstruktion af en moderne VCB betyder, at der ikke er noget for en vedligeholdelsestekniker at inspicere inde i afbryderen, selvom de kunne nå stedet.

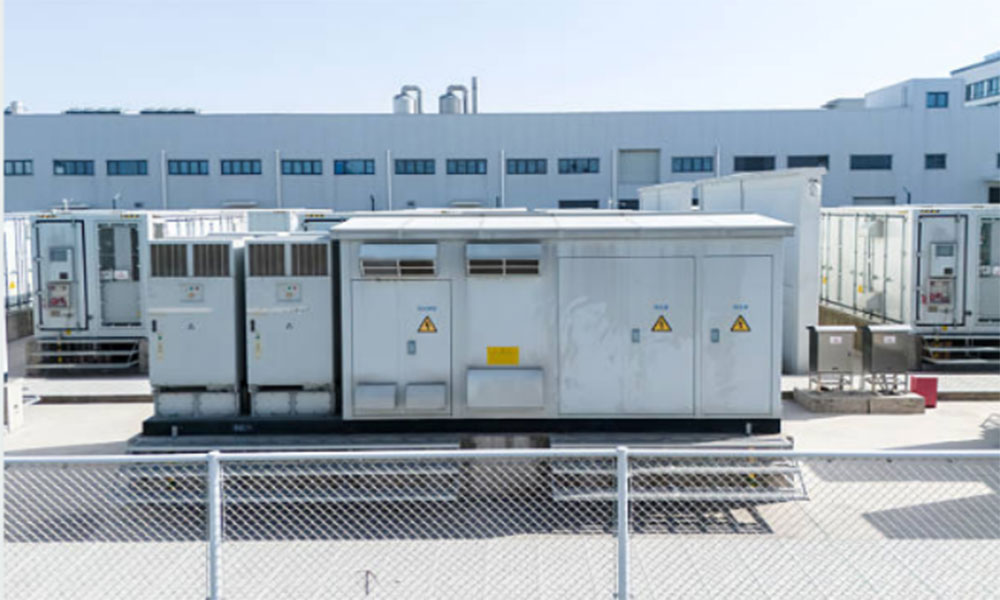

Solar PV og energilagringssystemer

Solcelleanlæg i brugsskala deler nogle karakteristika med vindmølleparker - inverter-baseret generation, geografisk spredning, hyppige skift som strålingsændringer - men tilføjer deres egen kompleksitet. Solcelleanlæg kører typisk ved lavere spænding end vindmølleparker: mellemspændingsopsamlingssystemet kan være 12 kV eller 24 kV i stedet for 33 kV eller 36 kV. DC-siden af ​​anlægget, fra modulerne gennem kombinationsbokse til inverterindgangen, fungerer ved spændinger op til 1500 V DC og kræver et helt separat sæt beskyttelses- og isolationsudstyr.

Den voksende samlokalisering af batterienergilagringssystemer med solenergi tilføjer endnu et lag af koblingsudstyrskrav. Et batterienergilagringssystem kan oplades fra nettet eller fra solcelleanlægget og aflade tilbage til nettet efter behov, hvilket betyder, at mellemspændingsanlægget ved sammenkoblingspunktet skal håndtere tovejs strømstrøm. Beskyttelsesindstillingerne skal tage højde for fejlstrømsbidraget fra batteriinverterne, som kan være betydeligt og hurtigt stigende. Og koblingspligten på afbryderne øges yderligere, med flere opladnings-afladningscyklusser pr. dag, der øger antallet af mekaniske operationer.

Overholdelses- og dokumentationslaget

Vedvarende energiprojekter, især dem, der er udviklet af internationale uafhængige elproducenter eller finansieret af multilaterale udviklingsbanker, har nu dokumentationskrav, der kan konkurrere med forsyningsudbud. En mellemspændingskoblingspakke til en vindmøllepark eller solcelleanlæg vil typisk kræve IEC-typetestcertifikater for hver afbryder og RMU, rutinemæssige testrapporter fra fabrikken, en erklæring om overensstemmelse med gældende miljøbestemmelser og en referenceliste, der viser forudgående levering af lignende udstyr.

Årsagen er ligetil: projektfinansiering. De långivere og investorer, der stiller kapital til rådighed for vedvarende energiprojekter, udfører teknisk due diligence på hver større udstyrspakke. Hvis koblingsudstyrsleverandøren ikke kan levere fuldstændig dokumentation, kan projektet blive udsat for forsinkelser med at nå økonomisk afslutning. Dette er en risiko, som udviklere tager meget alvorligt.

COTENELE leverer mellemspændingsanlæg til vedvarende energiprojekter med en komplet dokumentationspakke inkluderet som standard. Typeprøvningscertifikater, rutineprøvningsrapporter og overensstemmelseserklæringer leveres på udbudsstadiet, ikke efter ordren. For projekter i Europa omfatter dette dokumentation, der viser overensstemmelse med EU's F-gasforordning. For projekter i andre regioner er pakken skræddersyet til lokale krav.

Teknologioverlapningen: Hvad begge sektorer har brug for

På trods af deres forskelle konvergerer datacentre og vedvarende energiprojekter på et fælles sæt af koblingsudstyrskrav. At identificere dette overlap hjælper med at forklare, hvorfor visse teknologier og konfigurationer er blevet dominerende på tværs af begge markeder.

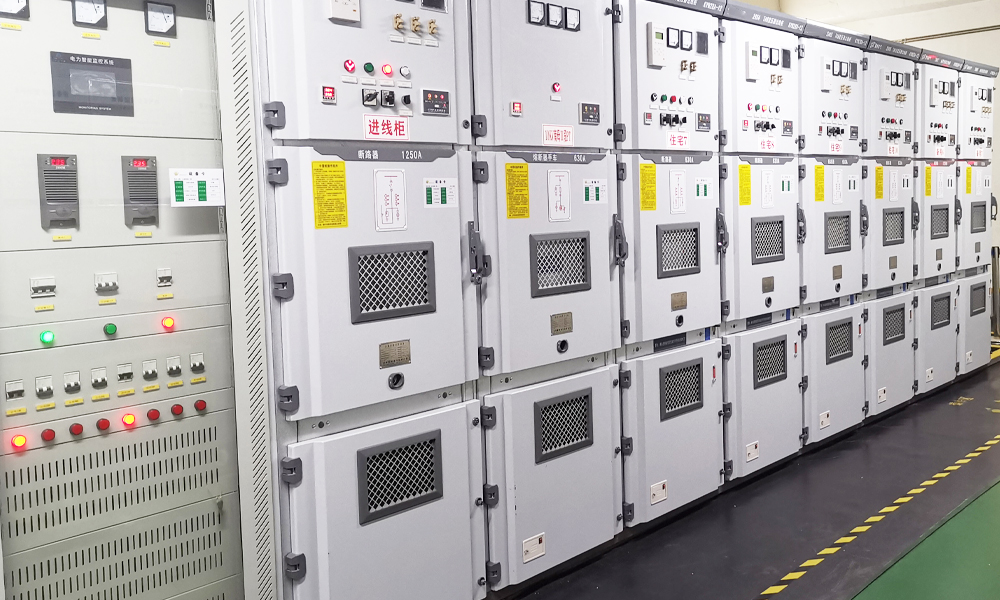

Kompakt fodaftryk. Datacentre værdsætter hver kvadratmeter hvidt rum. Transformatorstationer for vedvarende energi er ofte på land med begrænset tilgængeligt areal. Begge sektorer specificerer koblingsudstyr, der minimerer det fysiske fodaftryk uden at kompromittere adgangen til vedligeholdelse. Dette er en af ​​grundene til, at metalbeklædt, udtrækkeligt koblingsudstyr og SF₆-fri RMU'er har vundet andel - de pakker væsentlig funktionalitet ind i en kompakt konvolut.

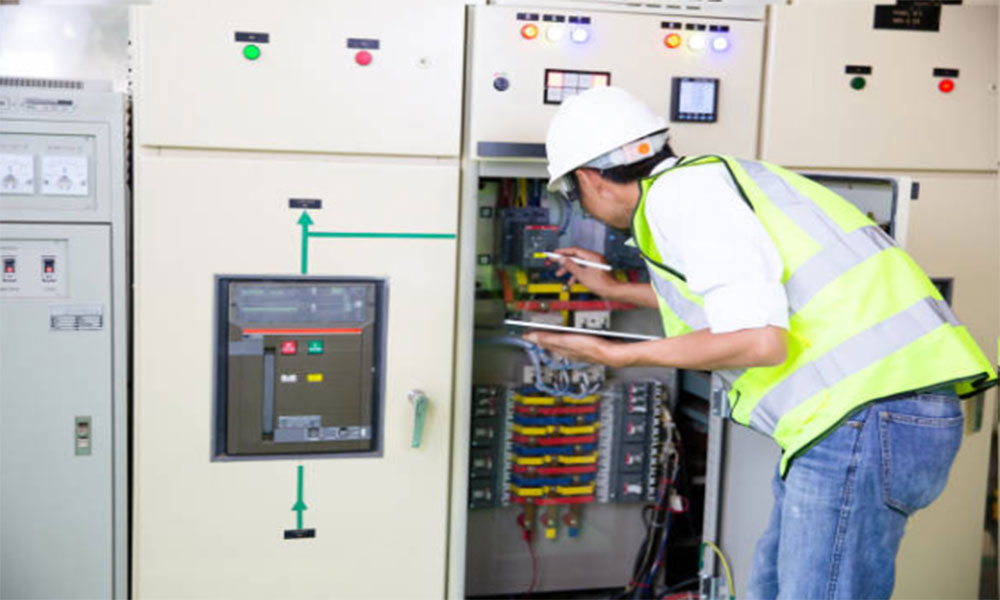

Pålidelighed uden hyppig vedligeholdelse. Datacentre har ikke råd til nedetid. Vindmølleparker har ikke råd til at sende en tekniker til en fjerntliggende transformerstation hver måned. Vakuumafbrydere med forseglede afbrydere og RMU'er med forseglede gastanke imødekommer dette krav direkte.

SF₆-fri som basislinje. For datacentre er drivkraften virksomhedens bæredygtighedsforpligtelser. For vedvarende energiprojekter er drivkraften uoverensstemmelsen ved at bruge en gas med høj GWP i infrastruktur, der eksisterer for at producere ren energi. Begge når frem til samme specifikationskrav.

Digital integration. Datacentre var tidlige brugere af intelligent koblingsudstyr med IEC 61850-kommunikation, drevet af behovet for at integrere elektrisk overvågning i bygningsstyringssystemet. Vedvarende energiprojekter følger hurtigt efter, drevet af behovet for fjernovervågning af ubemandede steder. I begge tilfælde reducerer koblingsudstyr, der kan rapportere sin egen tilstand, logge koblingsoperationer og give tidlig advarsel om udvikling af problemer, driftsomkostninger og -risici.

Fuldstændig dokumentation. Begge sektorer er domineret af sofistikerede købere – hyperskala datacenteroperatører, internationale udviklere af vedvarende energi, infrastrukturfonde – der behandler dokumentation som et gatekeeperkrav. Hvis papirerne ikke er fuldstændige, tages udstyret ikke i betragtning. Dette favoriserer producenter, der har investeret i tredjeparts typetest, og som vedligeholder organiserede dokumentationssystemer.

Valg af koblingsudstyr til disse applikationer: Praktiske overvejelser

For projektingeniører og indkøbsteams, der arbejder i begge sektorer, bør flere praktiske overvejelser vejlede valget af koblingsudstyr.

Start med spændingen og fejlniveauet, men stop ikke der. Nominel spænding og kortslutningsafbrydelseskapacitet er minimums adgangskriterier. Ud over dem, evaluer mekanisk udholdenhed, vedligeholdelseskrav i løbet af projektets levetid og tilgængeligheden af ​​lokal servicesupport.

Bekræft typetestning for den specifikke konfiguration. En producent kan have typetestet et standardmodul, men ikke den specifikke kombination af moduler, der kræves til dit enkeltlinjediagram. Bekræft, at den nøjagtige konfiguration er blevet testet, eller at producenten kan give en teknisk begrundelse for at udvide typetestdækningen.

Spørg om dokumentation inden bestillingen afgives. Hvis en leverandør ikke kan levere typeprøvningscertifikater, rutinetestrapportskabeloner og en overensstemmelseserklæring på udbudsstadiet, er det usandsynligt, at de vil fremvise dem umiddelbart efter ordren. Dokumentationsforsinkelser kan forsinke projektfinansiering og idriftsættelse, og tiden til at opdage dem er før kontrakttildeling.

Overvej de samlede livscyklusomkostninger, ikke kun købsprisen. For et datacenter med en designlevetid på 15 år, overskygger omkostningerne ved et enkelt uplanlagt udfald enhver forskel i købsprisen for koblingsudstyr. For en vindmøllepark med 50 møller spredt ud over en bjergkæde, vil omkostningerne ved at sende en tekniker til at inspicere en hammer dværge besparelserne ved at vælge et produkt med lavere specifikationer. Koblingsudstyret er en lille brøkdel af de samlede projektkapitalomkostninger, men en stor brøkdel af udstyret, der kan forårsage katastrofale fejl. Dette er ikke stedet at optimere til den laveste startpris.

Konklusion

Datacentre og vedvarende energiprojekter repræsenterer to af de hurtigst voksende segmenter på det globale marked for mellemspændingsanlæg. De er også de segmenter, hvor overgangen til bæredygtigt, digitalt integreret, SF₆-frit udstyr skrider hurtigst frem.

De koblingsteknologier, der tjener disse markeder godt - vakuumafbrydelse, tør luft og solid isolering, udtrækkelige konfigurationer med høj mekanisk udholdenhed, integreret tilstandsovervågning med IEC 61850-kommunikation - er de samme teknologier, som vil definere den bredere koblingsindustri i løbet af det næste årti. Erfaringerne fra datacentre og applikationer til vedvarende energi former produktudviklingen på tværs af alle markedssegmenter.

For COTENELE betyder betjening af disse sektorer levering af 24 kV SF₆-fri RMU'er og vakuumafbryderpaneler, der er typetestet, komplet med dokumentation og i serieproduktion. Det betyder at forstå, at et datacenterindkøbsteam og en vindmølleparkudvikler taler forskellige tekniske sprog, men har de samme underliggende krav: udstyr, der fungerer pålideligt i årtier, med minimal indgriben og uden miljøansvar. Vores produktsortiment og dokumentationssystemer er bygget i overensstemmelse hermed.
