22KV mellemspændingsvakuumafbryder med afbryder

Stabiliteten af ​​et koblingsudstyr afhænger af et robust beskyttelses- og koblingssystem. Dens kernekomponenter, for eksempel 22KV mellemspændingsvakuumafbryder med afbryder, er den første beskyttende barriere mod elektriske fejl, som kan forhindre storskala fejl og høje nedlukningsomkostninger. Designformålet med vakuumafbrydere er at afbryde fejlstrømme, mens isolationskontakter giver en synlig måde at isolere kredsløb til vedligeholdelse. De har både sikkerheden og pålideligheden af ​​koblingsudstyr i strømdistributionsnettet, opfylder kravene til moderne elektrisk design og understreger miljøvenlighed, holdbarhed og lav vedligeholdelse.

Produkt model

Hvad er en vakuumafbryder (VCB)?

En vakuumafbryder er en kernekomponent i mellemspændingsanlægget, som afbryder strømmen ved at bruge et vakuum som lysbueslukkende medium. Når kontakterne på vakuumafbryderen adskilles under en fejl, dannes en lysbue af ioniseret metaldamp. I vakuumrummet slukkes denne lysbue næsten øjeblikkeligt, da metaldampene kondenserer tilbage på kontakterne, hvilket forhindrer genantændelse.

Nøglekomponenter:

Vakuumafbryder:en forseglet vakuumcylindrisk beholder indeholdende faste kontakter og bevægelige kontakter.

Betjeningsmekanisme:Implementer funktionen til at lukke og afbryde kontakter. Typerne omfatter manuelle og elektriske typer.

Aktuatorer og plejlstænger:overføre bevægelsen genereret af vakuumafbryderens betjeningsmekanisme til kontakterne.

Fordele:

Effektiv lysbueslukningsfunktion:Opnå hurtigt fejlisolering med ekstremt lavt energiforbrug.

Vedligeholdelsesomkostningerne er meget lave:Vakuumafbryderen er ikke nødvendigt at tilføje noget isoleringsmedium eller gas.

Miljøvenlig:Vakuumafbryderen er anderledes med svovlhexafluoridafbrydere, vakuumafbryderne producerer ingen skadelige gasser under drift, hvilket gør dem mere miljøvenlige.

Høj pålidelighed:Afbryderens levetid er lang og velegnet til hyppig drift

Hvad er en afbryder?

En afbryder er en elektrisk afbryder monteret i mellemspændingsafbryderen, i lukket position, bærer den normale belastningsstrøm. Denne isolationsafbryder kan også lave og bryde den nominelle belastningsstrøm. Under unormale forhold, såsom en kortslutning, kan den bære denne fejlstrøm i en specificeret kort varighed, men den er ikke designet til at afbryde den. Denne afbryders primære sikkerhedsfunktion er at give et pålideligt middel til isolering, som sikrer, at et kredsløb er fuldstændigt afbrudt til vedligeholdelse eller reparation.

Nøglefunktioner:

Belastningsbrud: Afbryderafbryderen kan give normale belastningsstrømme, der afbryder kapaciteten.

Synlig isolation: Isolationskontakten kan give et synligt mellemrum for at bekræfte kredsløbsafbrydelsen.

Modstandskapacitet: Isolatorkontakten kan modstå kortslutningsstrømme, indtil en seriebeskyttelsesenhed (som en VCB) fjerner fejlen.

Konfigurationer: Afbryderen har to konfigurationer til luftisolerede eller gasisolerede designs, som ofte kan kombineres med sikringer til transformatorbeskyttelse.

Hvorfor vælge 22KV mellemspændingsvakuumafbryder med afbryder?

Kombinationen af ​​en vakuumafbryder + afbryder er en standardkonfiguration i mellemspændingssystemer (op til 40,5 kV).

Kernefordele

Komplet beskyttelse + isolation i ét system

Forbedret driftssikkerhed

Reduceret nedetid ved vedligeholdelse

Kompakt og effektivt design

Anvendelsesomfanget af VCB + afbryderkombinationer:

Kombinationen af ​​en VCB med en afbryder er en standardkonfiguration i mellemspændingsringhovedenhed (op til 40,5 kV), som kan give både beskyttelse og sikret isolation. Denne kombination er kritisk i:

Kraftproduktionsanlæg: Kombinationen kan beskytte generatorer og transformere, når enheden opstår fejl, dette kan sikre uafbrudt elproduktion.

Elektriske understationer: Kombinationen af ​​vakuumafbryderen og afbryderafbryderen beskytter koblingsudstyr og transformere, VCB'en afhjælper fejl og afbryderen isolerer sektioner til vedligeholdelse.

Industrielle faciliteter: Kombinationen af ​​vakuumafbryderen og isolatorkontakten Styr og beskyt motorer, transportører og tungt maskineri på fabrikker, stålværker og raffinaderier.

Vedvarende energisystemer: Håndter strømudsving og beskyt infrastrukturen i vind- og solenergianlæg.

Vedvarende energisystem: 22KV mellemspændingsvakuumafbryderen med afbryder kan klare strømudsving og beskytte infrastrukturen i vind- og solenergianlæg.

Jernbanesystem: Kombinationen kan beskytte togstrømforsyningssystemet og sikre passagerers og togs sikkerhed.

Kompakt understation (CSS): I det sekundære distributionsnetværk giver disse kombinationer pålidelige koblings- og beskyttelsesfunktioner på et lille rum.

Tekniske parametre

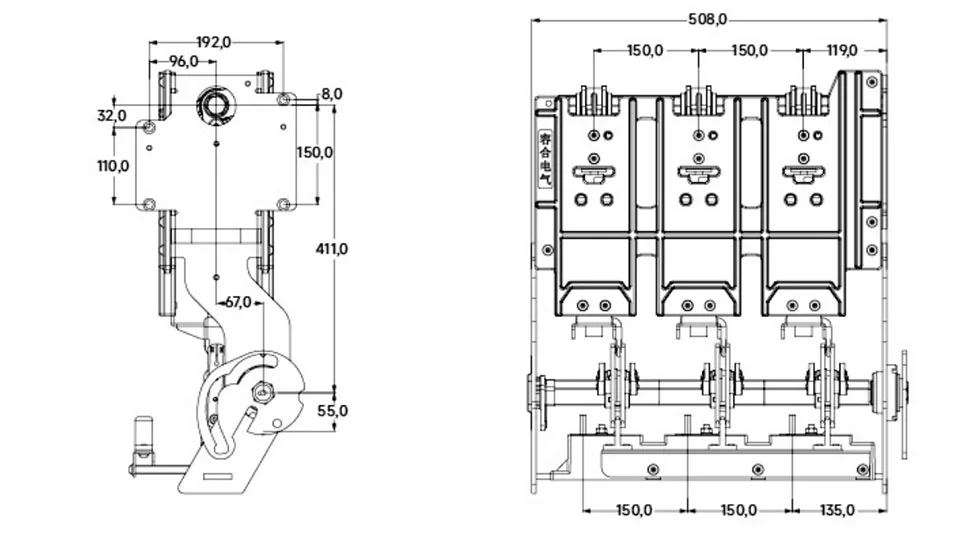

Udseende og dimension
