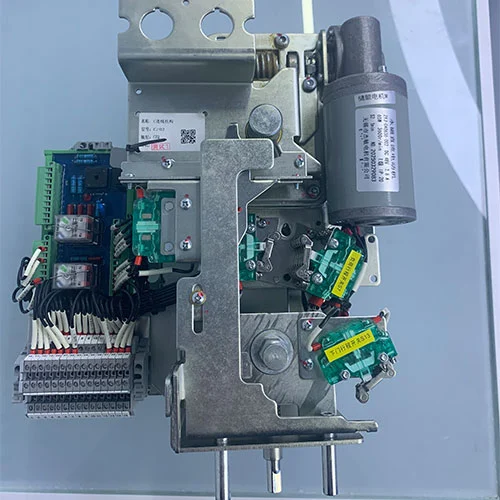

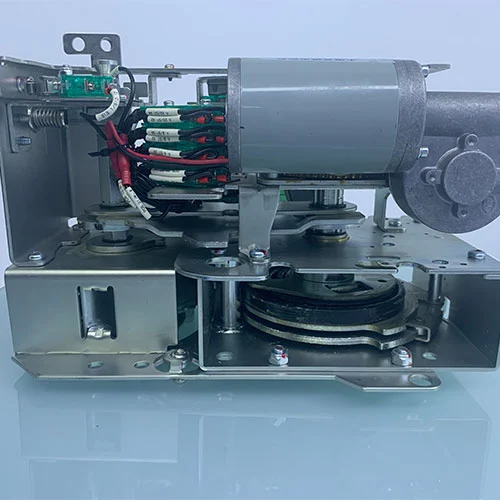

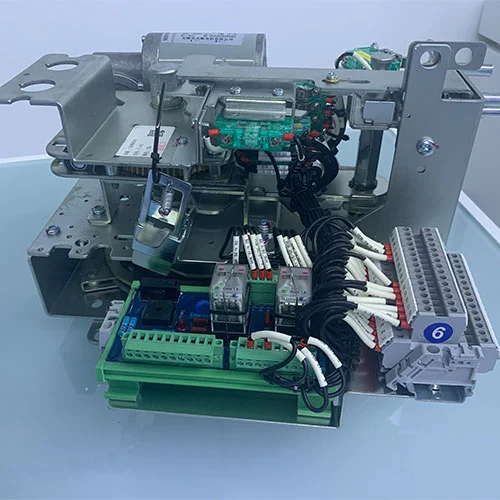

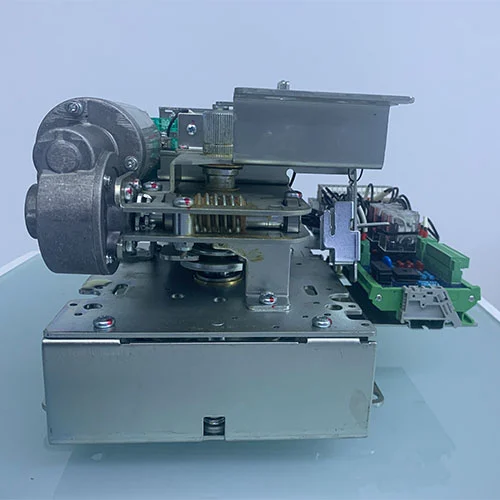

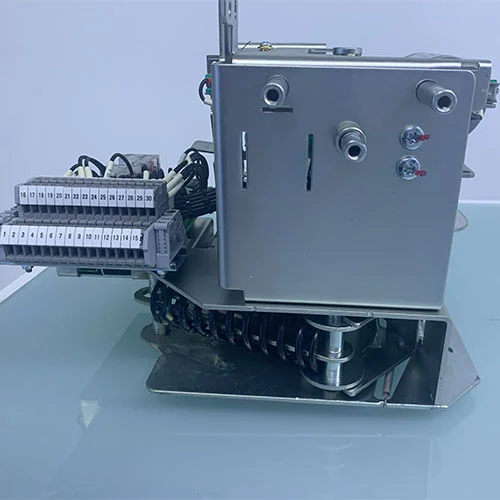

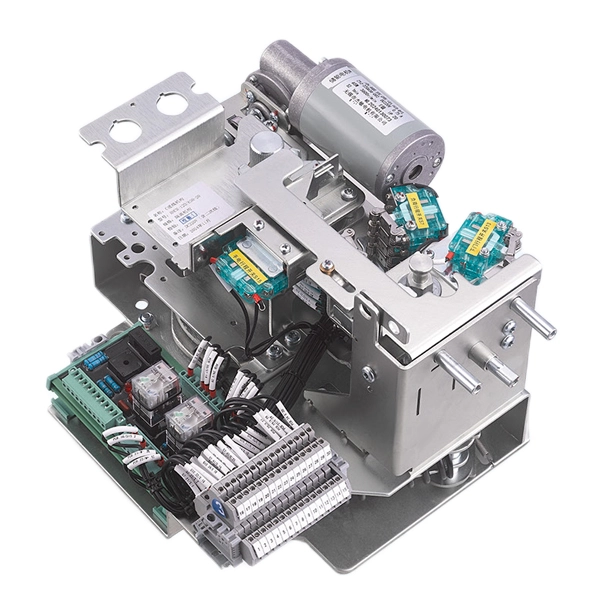

11KV elektrisk mekanisme til mellemspændingskoblingsudstyr

Cotenele er en stor producent, der producerer ringhovedenheder og deres interne kernekomponenter. Ringhovedenheden (RMU) er en vigtig garanti for pålidelig og sikker elforsyning i et moderne strømdistributionsnetværk. Det er en kompakt, metalindkapslet koblingsenhed, der almindeligvis bruges i sekundære distributionsstationer til at distribuere strøm til transformere, store bygninger og industrianlæg.

Den 11KV elektriske mekanisme til mellemspændingsafbrydere er en kernekomponent i en RMU, der fungerer som "kontrolcenter" for de elektriske afbrydere såsom vakuumafbryder, afbrydere, belastningsafbrydere. Blandt de forskellige komponentsektioner i en RMU er den indgående mekanisme uden tvivl den mest kritiske, da den tjener som gateway for elektrisk strøm, der kommer ind i systemet.

Model

Definition af indgående driftsmekanisme?

Den indgående mekanisme er en kritisk kontrolkomponent for den indgående enhed i en ringhovedenhed, hvor højspændingsstrøm fra det eksterne net eller opstrøms understation kommer ind i RMU'en. Den betjener den primære kontakt til sikkert at tilslutte, isolere eller jorde det indgående kredsløb.

Afhængigt af systemkrav styrer den indgående mekanisme en af ​​to switchtyper:

Load Break Switch ("C"-mekanisme)

Designet til hyppig drift under normale belastningsforhold.

Tre-positionsbetjening:ON / OFF / EARTH.

Giver synlig isolation og sikker jording til vedligeholdelse.

Vakuumkredsløbsafbryder ("V"-mekanisme)

Applikationer med høj kapacitet med fejlbeskyttelse.

Afbryder kortslutningsstrømme for at forhindre RMU og downstream-udstyrsskader.

Udfører alle funktioner i en lastafbryder med øget sikkerhed.

Alle indgående mekanismer inkluderer:

Fjederbelastet manuel eller motordrevet drift.

Slet positionsindikatorer (ON, OFF, EARTH).

Elektriske låse integreret med RMU-beskyttelsessystemet.

Betjeningsvejledning – 11KV elektrisk mekanisme til mellemspændingskoblingsudstyr

1. Lukkedrift

Manuel lukning:

Indsæt det udpegede betjeningshåndtag i den øverste drivaksel.

Drej med uret ~90° for at komprimere fjederen til dets låsepunkt.

Fjederen udløses, og belastningskontaktens hovedkredsløb lukkes.

Elektrisk lukning:

Tænd for mekanismen og send et lukkesignal.

Regulatoren kontrollerer belastningskontaktens status og låser.

Hvis betingelserne er opfyldt, fuldender mekanismens motor lukningen.

Bemærk: Jordforbindelse er mekanisk låst under lukning af hovedkredsløbet.

2. Åbningsoperation

Manuel åbning:

Indsæt betjeningshåndtaget i den øverste drivaksel.

Drej mod uret ~90° for at komprimere fjederen til dets låsepunkt.

Fjeder frigiver energi for at åbne hovedkredsløbet for belastningsafbryderen.

Elektrisk åbning:

Send et åbningssignal til controlleren.

Controlleren verificerer kontaktstatus og sikringer.

Mekanismemotor fuldender åbningsoperationen.

Bemærk: I åben position er lukning og jording tilladt.

3. Jording (jording) Drift

Lukning af jordingskontakten:

Indsæt håndtaget i den nederste jordingsdrivaksel.

Drej med uret ~90°; fjederen komprimeres og udløses for at lukke jordingskontakten.

Interlocks aktiveres, hvilket forhindrer hovedkredsløbet i at lukke.

Åbning af jordingskontakten:

Indsæt håndtaget i det samme nederste skaft.

Roter mod uret ~90°; fjederudløser for at åbne jordingskontakten.

Interlocks udløses, hvilket muliggør normal belastningskontakt.

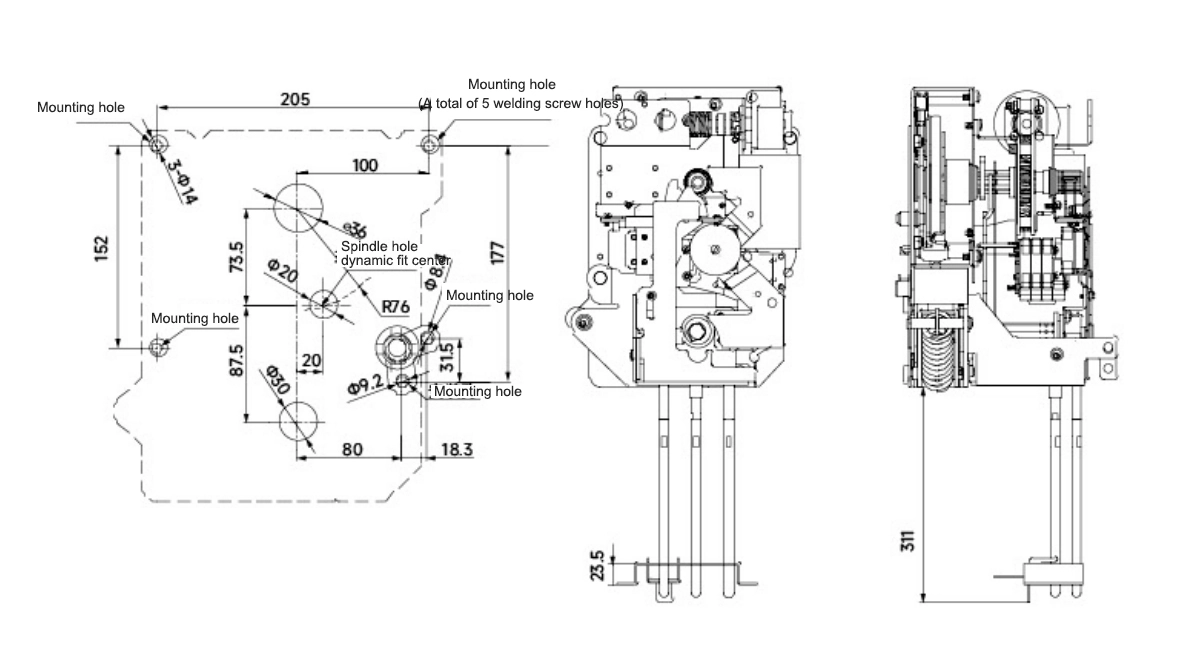

Udseende og dimension

Hvorfor vælge os?

Direkte fabriksforsyning:Cotenele er beliggende i Yueqing, Zhejiang-provinsen, med en kernefabrik, der dækker 30.000 kvadratmeter.

Certificeringer:ISO9001, ISO14001, ISO45001.

Teknisk styrke:Omfattende F&U-erfaring i RHSV-seriens miljøvenlige gasskabe, vakuumafbrydere og betjeningsmekanismer, med flere patenter og nationale typetestrapporter.

Kundesager:Storskalaprojekter såsom China Resources Power, Banyunxian Wind Farm, Tadsjikistan Aini Gold Mine og Sichuan-Tibet Railway demonstrerer vores produkters pålidelighed og internationale anvendelighed.

Indkøbsfordele:Understøtter massetilpasning, hurtig levering og nationale og internationale projektingeniørapplikationer.

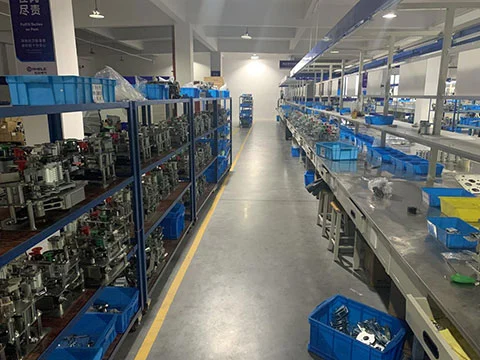

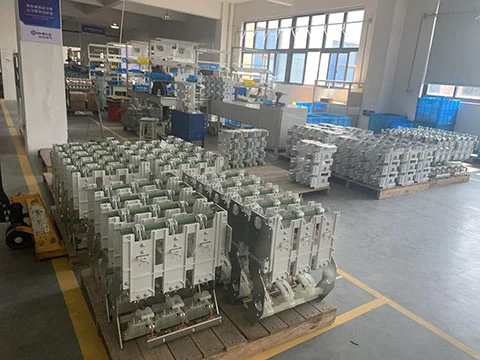

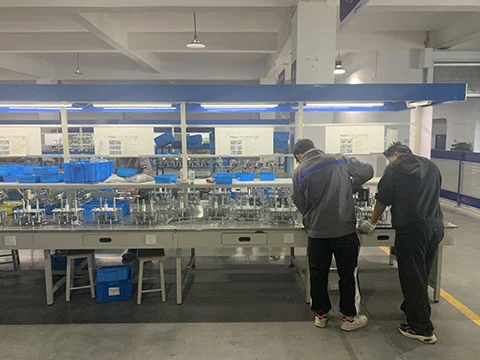

Produktudstilling
