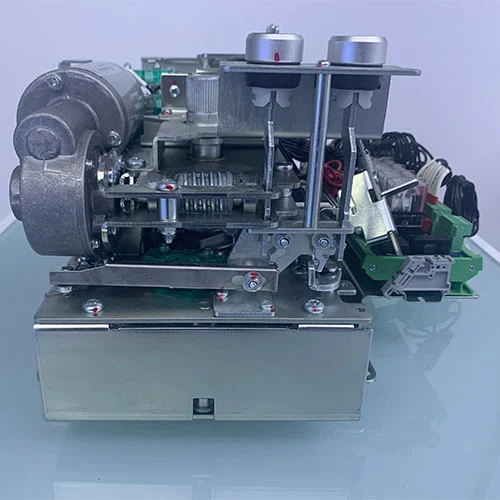

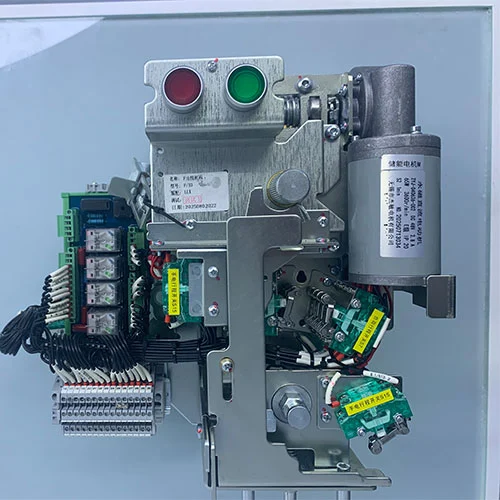

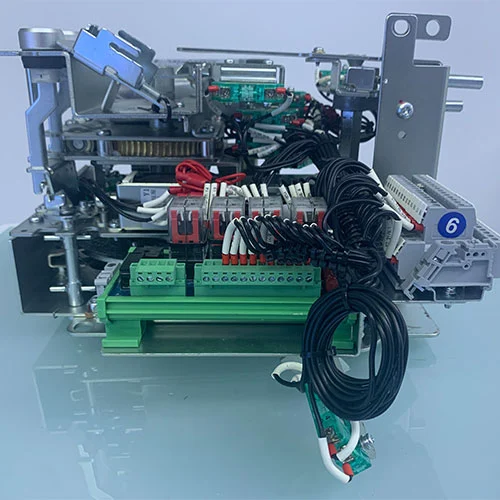

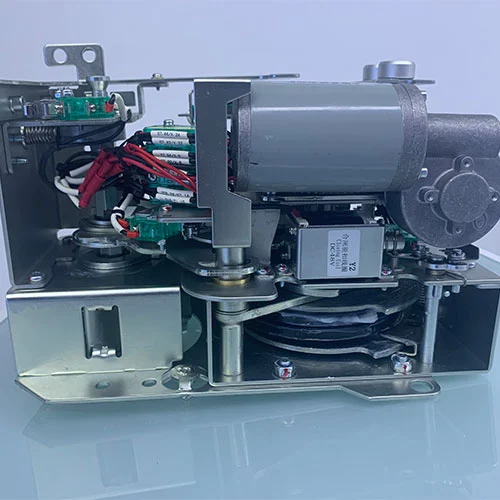

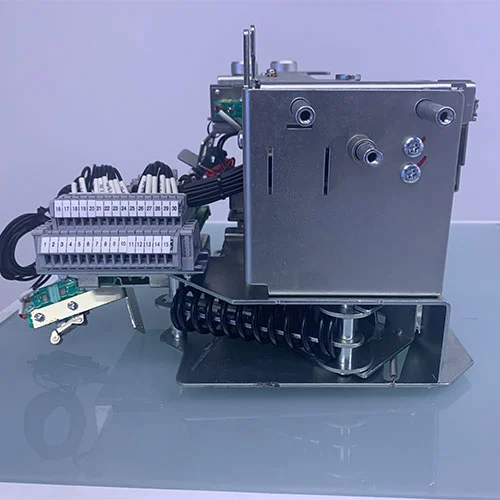

11KV betjeningsmekanisme for MV-ringhovedenhed

Der er generelt to isoleringsmetoder for ringhovedenheder, den ene er gasisolerede ringhovedenheder og den anden er miljøvenlige ringhovedenheder.

Gasisoleret ringhovedenhed bruger hovedsageligt SF6-gas som isoleringsmediet, mens miljøvenlig RMU generelt bruger vakuum eller miljøvenlige gasser såsom tør luft eller miljøvenlige blandede gasser, samt faste materialer såsom epoxyharpiks og silikonegummi som isoleringsmediet. lukkeoperationer i disse ringhovedenheder.

Dets pålidelighed, betjeningsvenlighed og automatiseringsniveau påvirker direkte udstyrets ydeevne. Især i belastningsafbryder-sikringskombinationsenheden (F-enhed), der er ansvarlig for transformerbeskyttelse, udfører dens betjeningsmekanisme - almindeligvis omtalt som "F-mekanismen" - ikke kun rutinemæssige koblingsoperationer, men påtager sig også den kritiske opgave at samarbejde med sikringen for at fuldføre fejlbeskyttelsen.

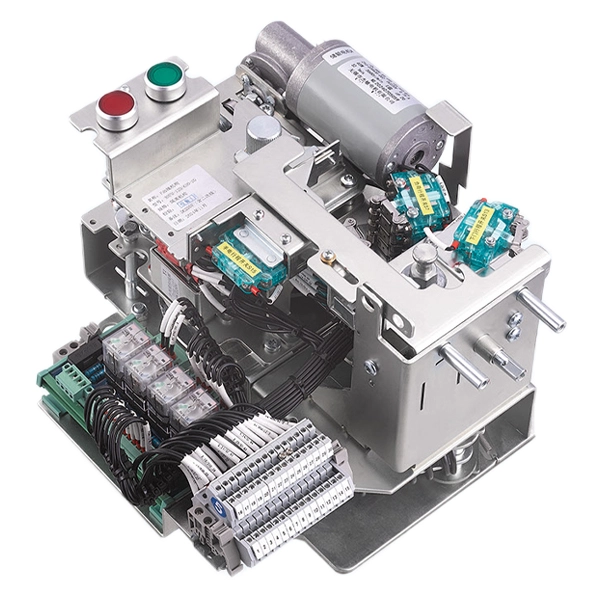

Model

Hvad er en udgående mekanisme (F-mekanisme)?

F-mekanismen er kernekomponenten dedikeret til at styre kombinationen af ​​en belastningsafbryder og en sikring i den udgående enhed. Den udgående mekanismes primære funktion er at udføre åbning og lukning af belastningsafbryderen, dette kan sikre pålidelig koordinering og sammenlåsning med sikringen, og derved opnå sikker kredsløbsafbrydelse under både normale koblings- og fejlforhold. Ved at integrere komponenter såsom betjeningshåndtagsgrænsefladen, energilagringsfjeder, transmissionsforbindelser, hjælpekontakter, interlocks og et elektrisk betjeningsmodul, fungerer F-mekanismen som både "musklen", der driver omskiftningsenheden og "hjernen", der fremtvinger korrekt sekvensering og sikkerhedslogik, hvilket garanterer pålidelig drift og beskyttelse af den udgående feeder.

Hvad er funktionerne af denne betjeningsmekanisme?

11KV-driftsmekanismen for MV-ringhovedenhed bruges primært til at styre belastningsafbryderen og sikringskombinationsenheden (F-enhed) for at sikre sikker og pålidelig systemdrift. Dens hovedfunktioner omfatter følgende tre aspekter:

1. Kontrol og betjening:Giver manuelle eller elektriske driftstilstande, der muliggør "tre-vejs betjening" af belastningskontakten (åben, luk og jord).

Operatører kan sikkert styre de interne højspændingskredsløbsafbrydere via betjeningshåndtaget eller panelknapperne, hvilket muliggør daglig linjeskift og vedligeholdelse.

2. Beskyttelseskoordinering:Dette er F-mekanismens kerne og mest unikke funktion: Når der opstår en kortslutningsfejl i nedstrømstransformeren eller ledningen, springer sikringen, og dens udløsningsmekanisme aktiverer F-mekanismen, hvilket tvinger belastningsafbryderen til at udløse øjeblikkeligt.

Hovedformål:

1. Afbrydelse af fejlstrøm:Sikringen og F-mekanismen arbejder sammen for hurtigt at isolere kortslutningsstrømmen.

2. Forhindring af enfaset drift:Belastningsafbryderen afbryder samtidig den trefasede strømforsyning, hvilket forhindrer enfaset eller tofaset drift af transformeren, når nogle sikringer er sprunget, hvilket beskytter udstyrets sikkerhed.

3. Visuel afbrydelse:Efter at belastningsafbryderen udløses, dannes en visuel afbrydelse, hvilket letter fejlfinding og vedligeholdelsesoperationer.

3. Sammenlåsning og sikkerhed:F-mekanismen integrerer en fem-forebyggende sammenlåsningsenhed, der bruger præcis mekanisk logik for at forhindre fejlbetjening:

Når belastningsafbryderen er lukket, forhindrer den jordingskontakten i at lukke.

Når jordingskontakten er lukket, forhindrer den belastningsafbryderen i at lukke.

I nogle designs kan skabslågen først åbnes, efter at belastningsafbryderen er frakoblet.

Dette sikrer sikkerheden for operatører og udstyr, der tjener som den sidste forsvarslinje for højspændingsstrømdistributionssystemet.

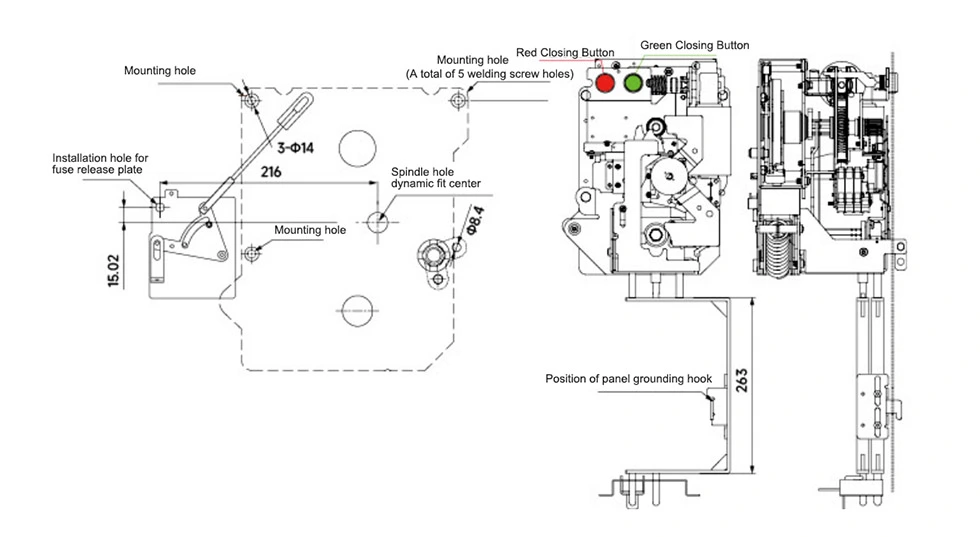

Udseende og dimension

FAQ

Spørgsmål 1: Understøtter 11KV-driftsmekanismen til MV-ringhovedenhed masseindkøb?

A1: Ja, vi leverer direkte fra vores fabrik og kan levere OEM-tilpasnings- og bulkkøbsløsninger.

Q2: Opfylder produktet højspændingsafbryderstandarder?

A2: Ja, denne serie af produkter opfylder kravene i relevante standarder og specifikationer såsom GB16926-2009 "High-Voltage AC Load Switch Fuse Combination Device".

Q3: Er der givet teknisk support og installationsvejledning?

A3: Vi yder teknisk vejledning, installation og idriftsættelsessupport på stedet for at sikre problemfri brug af vores kunder.

Hvorfor vælge Cotenele?

1. Kina producent, fabrik direkte levering, betydelig prisfordel

2. Uafhængigt udviklede kernekomponenter, flere patenter og typetests

3. Høj pålidelighed, sikkerhed og lave vedligeholdelsesomkostninger

4. Succesfuldt anvendt i storskala elprojekter både nationalt og internationalt

5. Omfattende eftersalgsservice, der yder teknisk support og træning

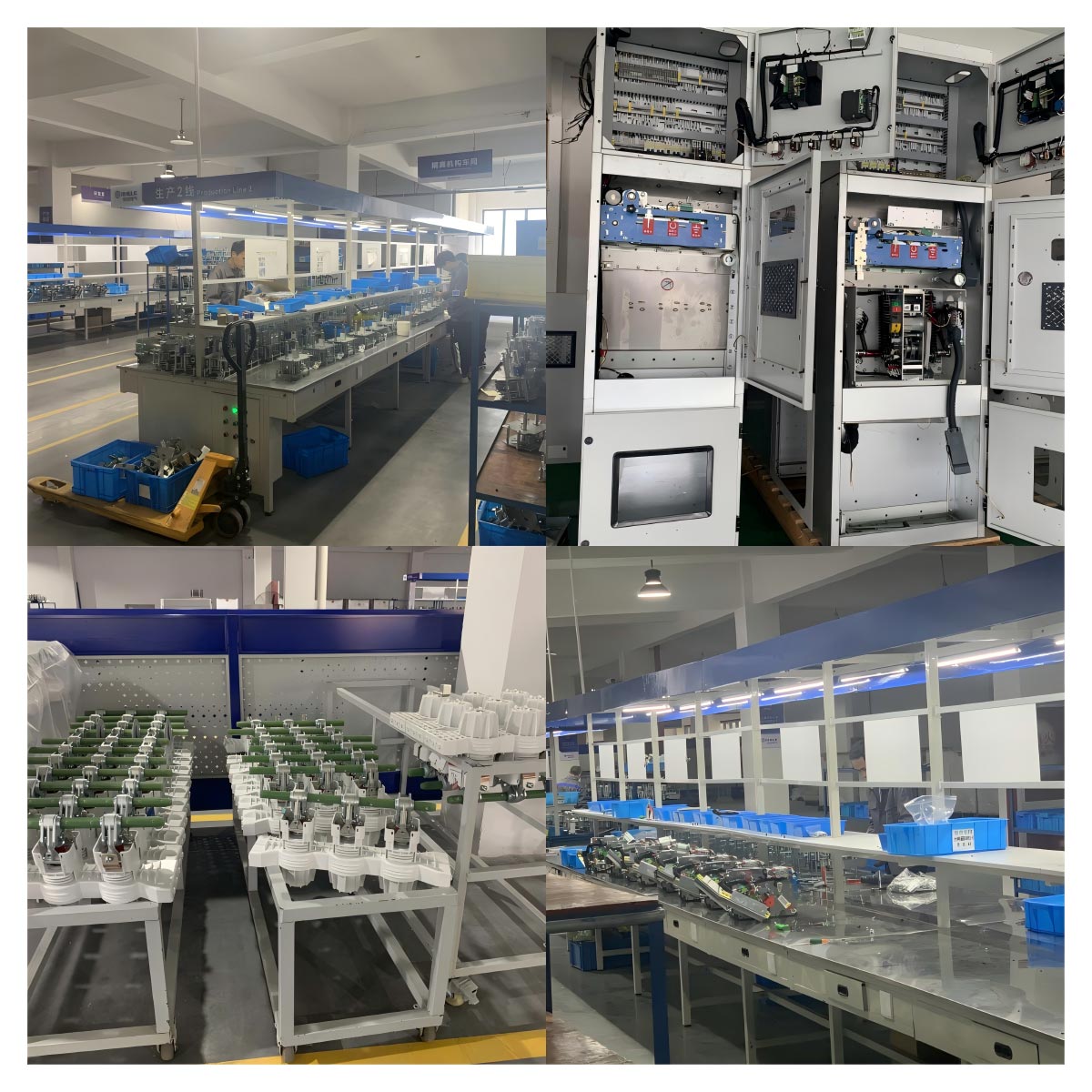

Produktudstilling
