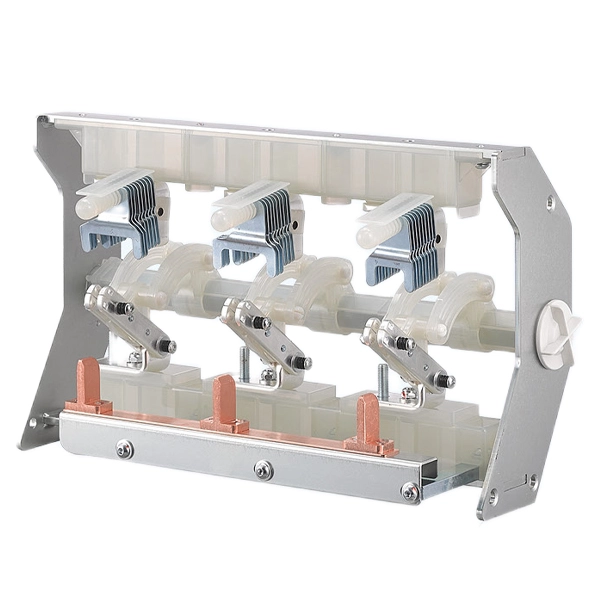

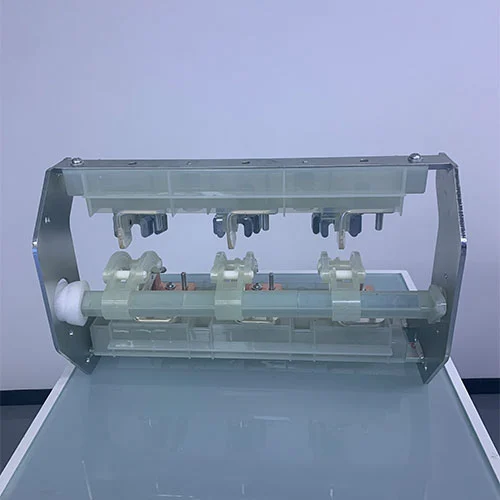

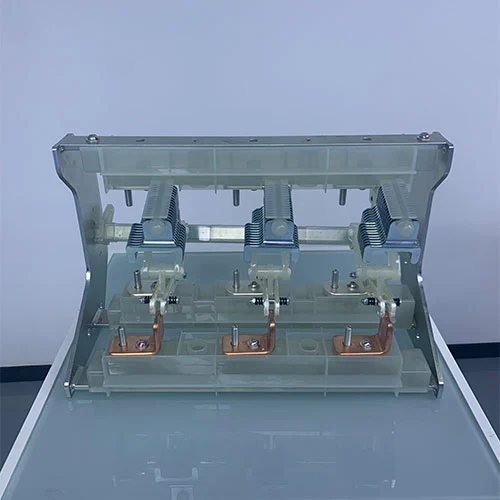

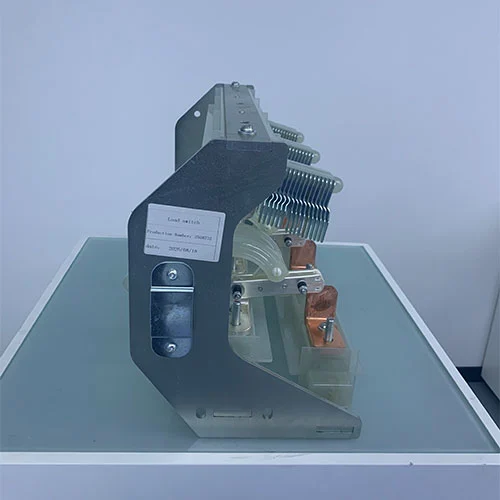

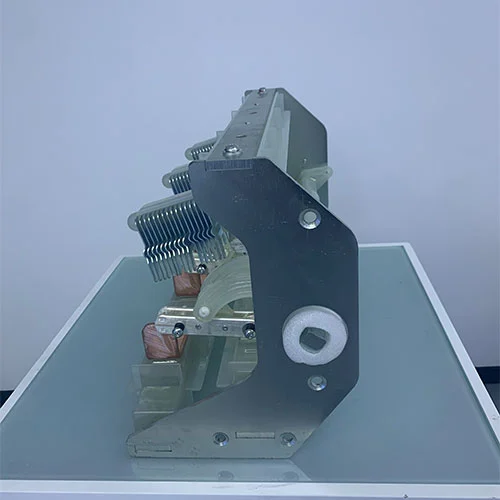

11KV mellemspændingsring Hovedenhed belastningskontakt

11kV Medium Voltage Ring Main Unit Load Switch er kernekomponenten i en ringnetværksenhed, der bruges til at styre den nominelle strømafbryder. Cotenele leverer yderst pålidelige load switches og ringnetværksenheder.

Korttidsmodstå strøm: Hovedkredsløb korttidsmodstå strøm op til 20kA (4s), 25kA (3s); jordforbindelse kort tid modstå strøm 20kA (4s).

Mekanisk levetid: Belastningsafbryder 5000 operationer, jordforbindelse 3000 operationer.

Standardoverholdelse: GB3804-2017, GB16926-2009, GB/T1985-2023.

Model og mening

Hvad er en belastningsafbryder?

Det er en mekanisk koblingsenhed, der sædvanligvis er monteret i en ringhovedenhed eller gasisoleret siwtchgear, som er i stand til at lave, bære og bryde elektriske strømme under normale kredsløbsforhold. Hvilket inkluderer drift under forhold som belastningsstrømme, ubelastede betingelser eller små induktive strømme (såsom at aktivere en transformer).

Belastningsafbryderen er anderledes med afbryder. Den bruges normalt til at håndtere den elektriske belastning ved at afbryde strømstrømmen, når systemet fungerer normalt. den er udstyret med et lysbueslukningssystem for sikkert at slukke den elektriske lysbue, der genereres, når kontakterne adskilles under belastning. Almindelige bueslukningsmetoder omfatter vakuumafbrydelse, SF6-gasnedsænkning eller luftkompression (puffertype).

Hovedfunktioner og roller for en belastningsafbryder

Den vigtigste funktion af en belastningsafbryder er driftskontrol bot ikke fejlbeskyttelse. Dens kernefunktioner omfatter:

Skiftende belastningsstrøm:En kernefunktion af belastningsafbryderen er at tilslutte og afbryde kredsløb, der fører deres normale driftsstrøm sikkert. således at operatørerne aktiverer eller deaktiverer sektioner af elnettet, såsom transformere eller kabelringe, til rutinemæssig vedligeholdelse eller omkonfiguration.

Nuværende bæring:Belastningsafbryderen kan kontinuerligt føre mærkestrømmen uden overophedning, når den er lukket, hvilket sikrer effektiv kraftoverførsel gennem RMU'en.

Modstå fejl:En belastningsafbryder skal være robust nok til at modstå de enorme elektromagnetiske og termiske belastninger af en fejlstrøm, der flyder gennem den, indtil en opstrøms beskyttelsesanordning (som en sikring eller afbryder) udbedrer fejlen, fordi den ikke kan afbryde en kortslutningsfejl, som kaldes "fejlfremstilling".

Tilvejebringelse af isolation:Mange belastningsafbrydere er designet til at give et synligt eller pålideligt isolationspunkt, hvilket sikrer, at downstream-udstyr er sikkert frakoblet strømkilden under vedligeholdelse.

Hvor kan dette produkt bruges?

11KV Medium Voltage Ring Main Unit Load Switch er arbejdshestene i Ring Main Units og bruges i vid udstrækning i mellemspændingsdistributionsnetværk (typisk op til 24kV eller 40,5kV).

Transformerbeskyttelse (med sikringer):En lastafbryder er ofte kombineret med mellemspændingssikringer i F-enhedens ringhovedenhed for at beskytte distributionstransformatorer. Belastningsafbryderen vil håndtere normalt arbejdskredsløb, mens sikringshåndtaget til afbryder enhver fejlstrøm.

Kabelskift:Belastningsafbryderen skaber lukkede netværk gennem ring ind og ring ud strømkabler.

Kompatibilitet med moderne isolering:

SF6 Isolerede RMU'er:Belastningsafbrydere bruges almindeligvis i svovlhexafluoridgasisolerede ringhovedenheder. SF6 har fremragende isoleringsevne og hjælper med at slukke lysbuen, som har funktioner i kompakt størrelse og forseglet kabinet.

Miljøvenlige RMU'er:Med skub for at reducere SF6-emissioner er belastningsafbrydere nu med succes installeret i "grøn" eller miljøvenlig ved hjælp af alternative isoleringsmedier såsom tør luft, nitrogen eller fluornitrilblandinger. Moderne design optimerer kontaktstrukturen for at sikre pålidelig lysbueslukning i disse miljøvenlige gasser.

Load Break Switch VS Vakuum Afbrydere VS Afbrydere

Alle belastningsafbryderen, vakuumafbryderen og afbryderen er kernekomponenter til RMU og miljøvenligt koblingsudstyr og gasisoleret koblingsudstyr, men der er stor forskel på disse tre komponenter for deres funktioner og strukturer:

11KV Medium Voltage Ring Main Unit Load Switch er den primære enhed til rutinemæssig kontrol af strømflowet i en Ring Main Unit. Det tilbyder den kritiske evne til sikkert at styre strømførende kredsløb, mens den opretholder en kompakt formfaktor, der er egnet til moderne, forseglede kabinetter, uanset om de bruger traditionel SF6-gas eller nye miljøvenlige alternativer. Dens funktion adskiller sig fra den rent sikkerhedsorienterede afbryder og den beskyttende afbryder.

Tekniske parametre

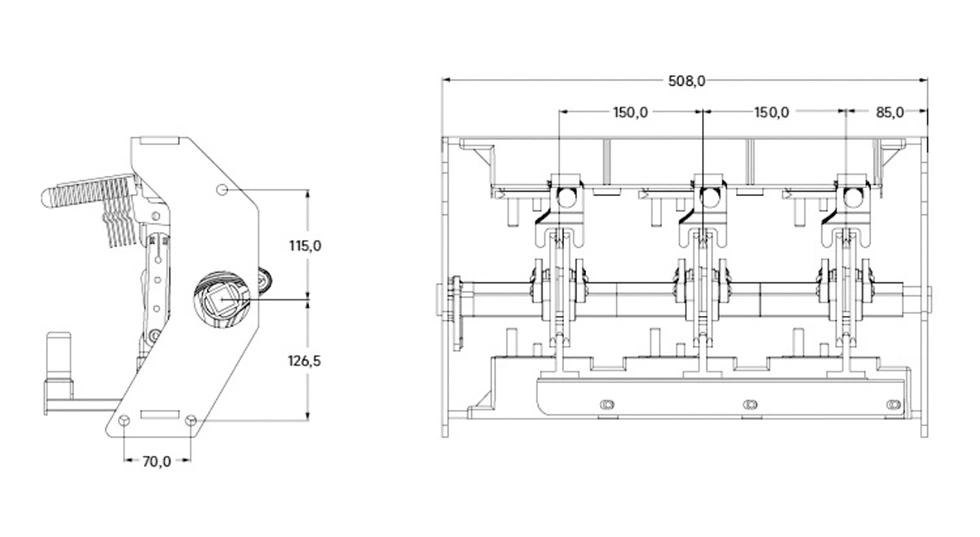

Udseende og dimension

FAQ

Q1: Hvad er en 11kV mellemspændingsring hovedenhed belastningskontakt?

A: En 11kV mellemspændingsring-hovedenhedsbelastningskontakt er en mekanisk omskifter, der er installeret i en ringhovedenhed (RMU), gasisoleret koblingsudstyr (GIS) eller miljøvenligt koblingsudstyr. Den bruges til sikkert at tilslutte og afbryde mellemspændingsstrøm. Den kan bære den nominelle belastningsstrøm og afbryde kredsløbet under normale driftsforhold, men den er ikke egnet til direkte at afbryde store kortslutningsstrømme.

Q2: Hvad er forskellen mellem en ringhovedenhed og et metalbeklædt koblingsudstyr? Hvordan skal vi vælge mellem dem?

A: Den største forskel er strukturen og anvendelsesområdet.
Ringhovedenhed: kompakt struktur og lille størrelse, og de vigtigste interne komponenter bruger normalt en kombination af belastningsafbrydere og sikringer. Anvendes hovedsageligt i slutningen af ​​distributionsnetværket (såsom boligdistribution, små understationer), ansvarlig for transformatorstyring og beskyttelse, med fokus på ringnetværksstrømforsyning og kabeltapning.
Metalbeklædt koblingsudstyr: Det har et stort volumen og er normalt udstyret med afbrydere, som har ekstrem høj brydeevne. Anvendes hovedsageligt til understations hovedkredsløb eller store industrielle belastninger, ansvarlig for strømfordeling med stor kapacitet og kortslutningsbeskyttelse.
Valgforslag: For transformere med en kapacitet på 1250 kVA eller mindre, eller i situationer, hvor pladsen er begrænset, og der kræves en ringnetværksstrømforsyning, kan du bruge ringhovedenheden. Til indgående linjer med høj kapacitet eller kritisk udstyr er metalbeklædt omskifter mere velegnet.

Q3: Er SF6 en uvenlig gas for miljøet? Findes der miljøvenlige alternativer nu?

A: Ja, SF6 er en af ​​de mest potente drivhusgasser, man kender. For at opfylde miljøkravene er modne miljøvenlige gasisolerede ringhovedenhedsprodukter nu tilgængelige på markedet.
• Alternativer: Ringhovedenhederne, der anvender tør luft, nitrogen eller miljøvenlige gasblandinger som det isolerende medium.
• Ydeevne: Disse miljøvenlige ringhovedenheder er meget tæt på SF6-isolerede RMU'er for kompakthed og pålidelighed, og de er nyttige til miljøbeskyttelse betydeligt. Hvis du håber at få grøn certificering eller miljø, kan du vælge de miljøvenlige RMU'er.

Spørgsmål 4: Hvilken komponent er bedst monteret inde i Ring-hovedenheden? En kombination af belastningsafbryder og sikring eller en afbryder?

A: Begge er ok, kun deres funktioner er forskellige.
Belastningsafbryder-sikringskombination: Designet til transformerbeskyttelse. Sikringer tilbyder høj strømbegrænsende kapacitet, hurtig drift og lavere omkostninger. Ulempen er behovet for at udskifte sikringselementet efter drift.
Circuit Breaker: Bruges til indgående/udgående linjer med høj kapacitet eller applikationer, der kræver meget høj forsyningskontinuitet. Den kan genlukkes efter en fejludløsning uden at udskifte dele, men prisen er højere.
Konklusion: Kombinationsenheden er typisk valgt til transformerbeskyttelse; afbrydere vælges til hovedlednings indgående/udgående feeders.

Kvalitetsgaranti og eftersalgsservice

1. Vi leverer ekstern online videovejledning og gratis specialiseret teknisk træning til vores kunders tekniske personale. Inden for et år efter produktets idriftsættelse tilbyder vi gratis vedligeholdelsestjenester. Derefter forbliver betalte vedligeholdelsestjenester tilgængelige for kunder, der ønsker at fortsætte med at modtage support.

2. Vi er forpligtet til at levere langsigtet, entusiastisk og tankevækkende service. Når vi modtager en kundeanmodning, svarer vi via e-mail eller telefon inden for en time, hvilket sikrer rettidig kommunikation og effektiv håndtering.

3.Vi etablerer en permanent teknisk rådgivningskanal for vores kunder. Vi er altid villige til at yde professionel support og løsninger til ethvert problem relateret til produktbrug eller tekniske problemer, der opstår under systemdrift.

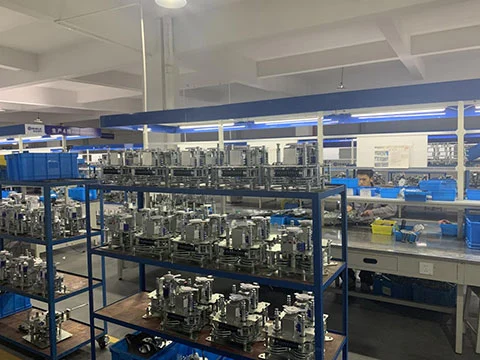

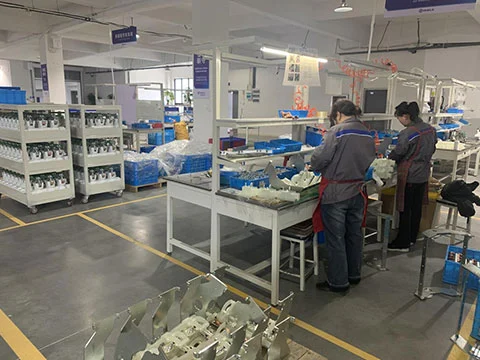

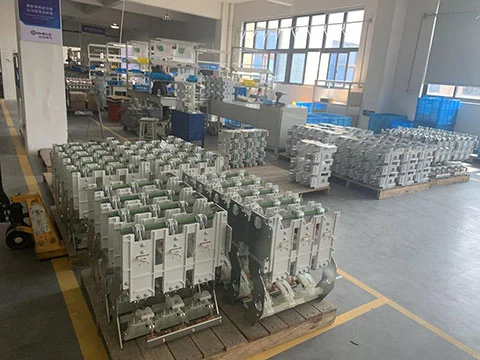

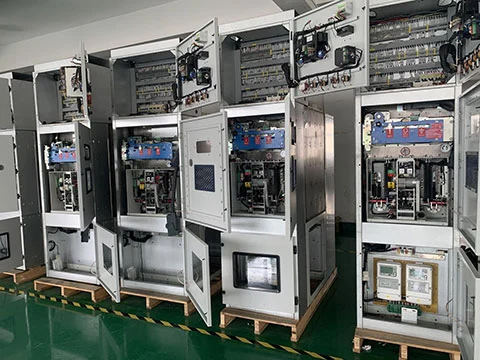

Fabriksværksted

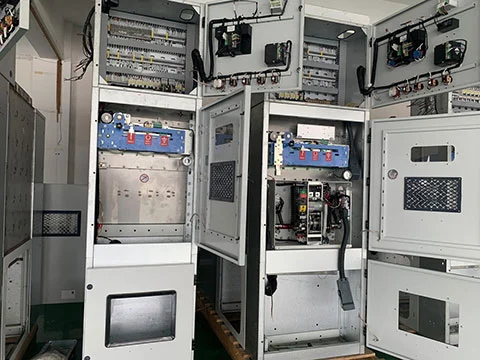

Produktudstilling
