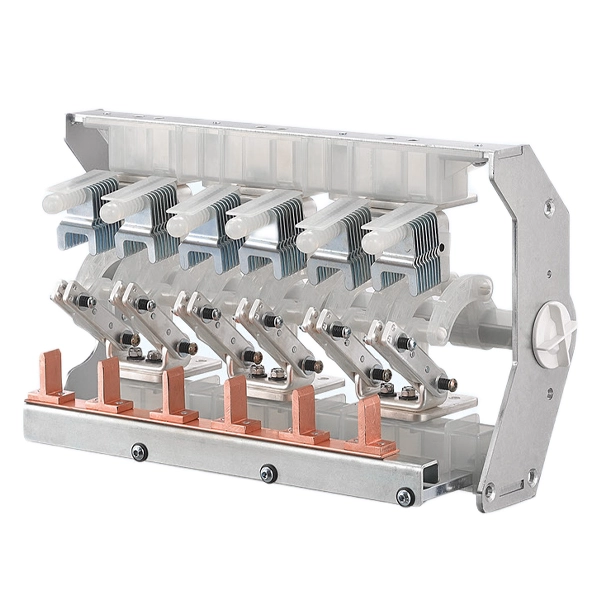

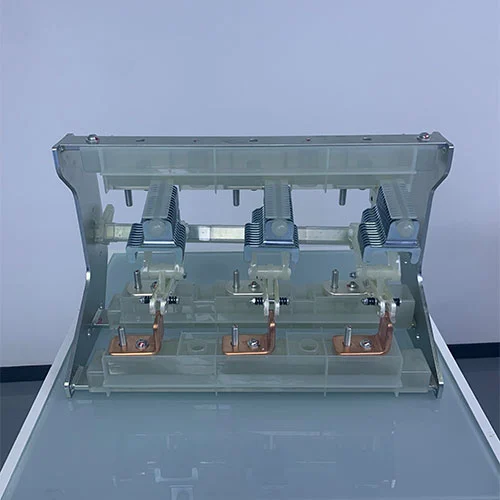

11KV RMU paneler Indendørs Mellemspænding Load Break Switche

I mellemspændingsnetværket for elforsyning anvendes forskellige koblingsanlæg for at sikre sikker og pålidelig levering af elektricitet. Blandt disse er belastningsafbryderne kritiske komponenter i disse koblingsanlæg, såsom ringhovedenheder, miljøvenlige koblingsanlæg og gasisolerede koblingsanlæg. De er de specialiserede komponenter, der er designet til at håndtere rutinekravene til at aktivere og deaktivere elektriske kredsløb. KDK-12D/1250-20 serien 11KV RMU paneler indendørs mellemspænding belastningsbrudafbrydere fremstillet af Contele har modtaget udbredt ros fra indenlandske og udenlandske kunder i lang tid

Model og betydninger

Hvad er en Load Break Switch?

11kV RMU-paneler Indendørs mellemspændingsbelastningsafbrydere er elektriske koblingsenheder placeret mellem afbryderkontakter og afbrydere, der er i stand til at afbryde strømmen under normale kredsløb og specificerede overbelastningsforhold. De kan sikkert afbryde driftsstrømmen, men er ikke egnede til at afbryde kortslutningsstrømme (fejlstrømme). De er typisk udstyret med grundlæggende lysbueslukningsanordninger, der er i stand til at håndtere normale belastningsbuer, men utilstrækkelige til at slukke højintensive kortslutningsbuer.

Arbejdsprincippet for en belastningsbrudskontakt

Nøglen til belastningsafbrydere ligger i sikker styring af lysbuer. Når kontakterne adskilles, ioniserer strømmen luften eller dielektrikumet og danner en ledende bane. Hvis lysbuen ikke er styret, vil det beskadige kontakterne og forsinke frakoblingen.

Almindeligt anvendte lysbueslukningsmetoder omfatter:

1. Slukning af lysbue med olie:Kontakterne er nedsænket i isoleringsolie. Varmen, der genereres af lysbuen, nedbryder olien og danner højtryksbrintgas, der hurtigt slukker lysbuen.

2. Gasbueslukning (jettype):Massivt lysbueslukningsmateriale opvarmes og fordampes og udstøder gas for at slukke lysbuen.

3. Trykluft- eller gasbueslukning:Mekanisk tilført luft slukker lysbuen (såsom tidlig SF₆).

4. Vakuumbueslukning:Kontakterne er forseglet i en vakuumflaske. Ved AC-nulpunktet slukkes lysbuen øjeblikkeligt, hvilket genopretter den dielektriske styrke.

Hovedfunktioner

11KV RMU paneler Indendørs mellemspænding belastningsbrudkontakter er de meget vigtige komponenter til ringhovedenhederne og miljøvenlige koblingsudstyr, de har forskellige kritiske funktioner:

1. Rutinemæssig Circuit Switching: Kan betjenes manuelt eller eksternt for at aktivere/deaktivere strømforsyning til og fra linjen, velegnet til vedligeholdelse eller ringnetværksskift.

2. Strømbærende kapacitet og modstå kapacitet: Kan bære nominel strøm og modstå den mekaniske og termiske belastning af kortslutningsstrøm i en kort periode.

3. Visuelt isolationspunkt: Giver et pålideligt visuelt frakoblingspunkt, der sikrer vedligeholdelsespersonalets sikkerhed.

4. Beskyttelse i forbindelse med sikringer: I en ringnetværksenhed arbejder belastningsafbryderen sammen med sikringer for at opnå automatisk fejlafbrydelse, hvilket forhindrer enfaset drift i at beskadige belastningen.

Load Break Switch vs Disconnector vs Vakuum Circuit Breaker

For fuldt ud at værdsætte belastningskontaktens rolle er det vigtigt at sammenligne det med dets modstykker.

Samlet set er belastningsafbryderen en effektiv, specialiseret funktionskomponent til mellemspændingsringhovedenheden eller det miljøvenlige koblingsudstyr. Ved at mestre den sikre afbrydelse af belastningsstrømme og problemfrit samarbejde med sikringer til fejlbeskyttelse giver det en økonomisk, kompakt og pålidelig løsning til langt de fleste koblingsoperationer i mellemspændingsdistributionsnetværk. Mens afbryderen giver sikkerhed gennem isolering, og strømafbryderen giver omfattende beskyttelse, er belastningsafbryderen arbejdshesten, der aktivt styrer strømstrømmen på daglig basis.

Tekniske parametre

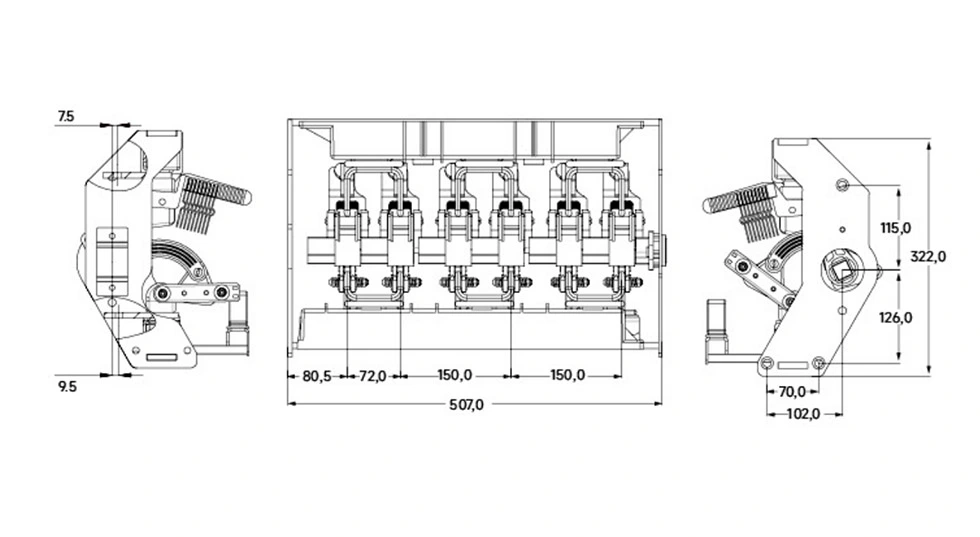

Udseende og dimension

FAQ

Q1. Hvad er hovedopgaven for en belastningsafbryder?

A: 11KV RMU paneler indendørs mellemspænding Load Break Switches hovedfunktion er at tænde og slukke for strømmen. vi bruger en belastningsafbryder til at afbryde strømmen sikkert, når en elektriker skal udføre vedligeholdelse på en linje. Den er designet til at håndtere den normale strøm, der løber gennem systemet hver dag.

Q2. Hvor længe holder en belastningsafbryder normalt?

A: De fleste moderne belastningsafbrydere, især dem, der bruger vakuumteknologi, er meget holdbare. De er vurderet til et bestemt antal operationer (f.eks. 1.000 eller 2.000 gange). Under normale arbejdsforhold kan de holde i årtier uden at skulle udskifte hoveddelene.

Q3. Er en belastningsafbryder sikker at røre ved?

A:I moderne koblingsudstyr er selve belastningsafbryderen normalt forseglet inde i en metaltank (som i et "gasisoleret" eller "miljøvenligt koblingsudstyr). Du kan ikke røre det direkte. Ydersiden af ​​kabinettet er jordet, så hvis udstyret er korrekt installeret, er det sikkert for operatører at stå foran det og betjene håndtaget.

Q4. Hvorfor er en belastningsafbryder billigere end en afbryder?

A: En afbryder er en meget kompleks maskine. Den skal være stærk nok til at fange og stoppe et enormt lynlignende energiudbrud (en kortslutning). En belastningsafbryder skal kun stoppe den normale strøm af elektricitet. Fordi delene indeni ikke behøver at være så kraftige, er fremstillingsomkostningerne lavere.

Q5. Kan jeg bruge en belastningsafbryder til en stor fabriksmotor?

A: Normalt nej. Store motorer skaber særlige problemer, når du slukker for dem. De kræver en enhed (som en kontaktor eller en specifik strømafbryder), der er designet til at håndtere den specifikke type elektrisk tilbageslag. Belastningsafbrydere er bedst til kabler, distributionsledninger og transformere.

Vores forpligtelse til eftersalgsservice

Vi mener, at vores partnerskab med dig begyndte efter transaktionen blev gennemført. Vores virksomhed er forpligtet til at yde pålidelig support for at sikre, at dit udstyr kan fungere problemfrit gennem hele dets levetid. Her er de tjenester, du kan få hos os:

Teknisk support og træning: Fjernvejledning og gratis træning; første års gratis vedligeholdelse.

Hurtig respons: Forespørgsler behandlet inden for 1 time, hvilket sikrer rettidig problemløsning.

Livstidskonsultation: Teknisk rådgivning og support ydet gennem hele udstyrets livscyklus.

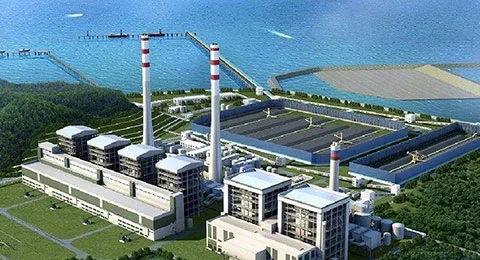

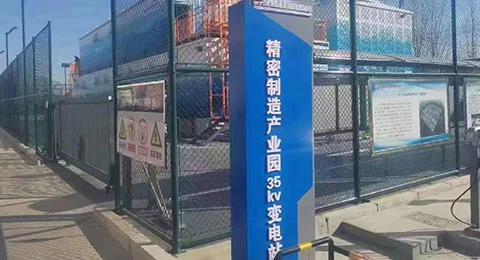

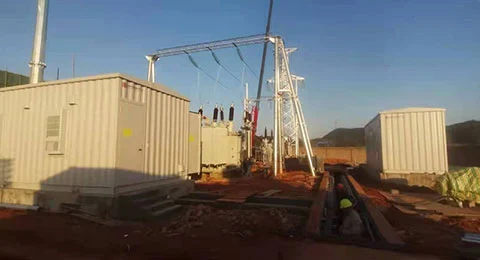

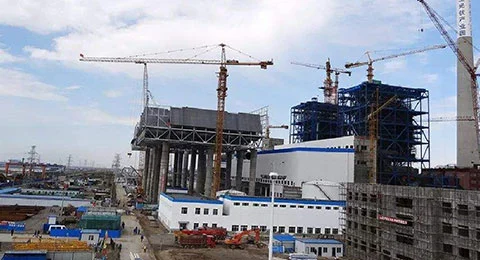

Kundesager

1. State Grid East China Regional Power Distribution Project

2. Qinghai-provinsen Ny energibase 1600MW solcelleprojekt

3. Tadsjikistan Aini Gold Mine 110kV understationsudvidelse

4. Sichuan-Tibet Railway komplet strømforsyning

Hvorfor vælge Cotenele Electric?

1. Professionel producent i Kina, fabriks direkte forsyning, understøtter bulk indkøb.

2. Produkter er ISO9001/14001/18001 certificeret.

3. Års erfaring med at samarbejde med indenlandske og internationale kunder, casestudier fra den virkelige verden garanterer succes.

4. Innovativ R&D, der løbende opgraderer RHSV-seriens miljøvenlige gasskabe.

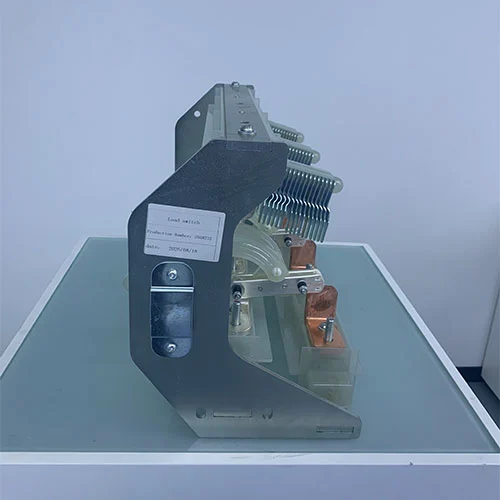

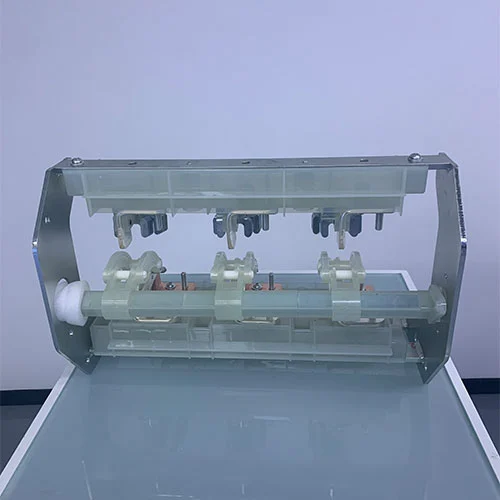

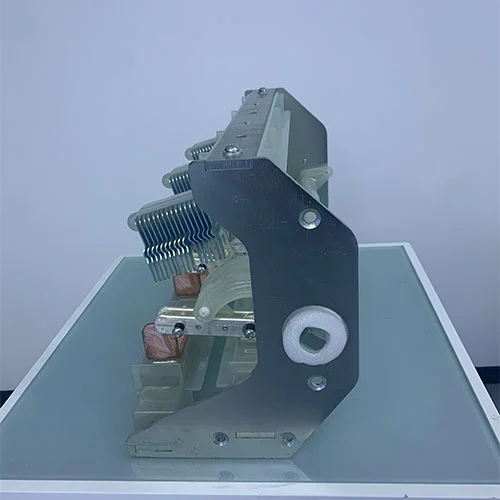

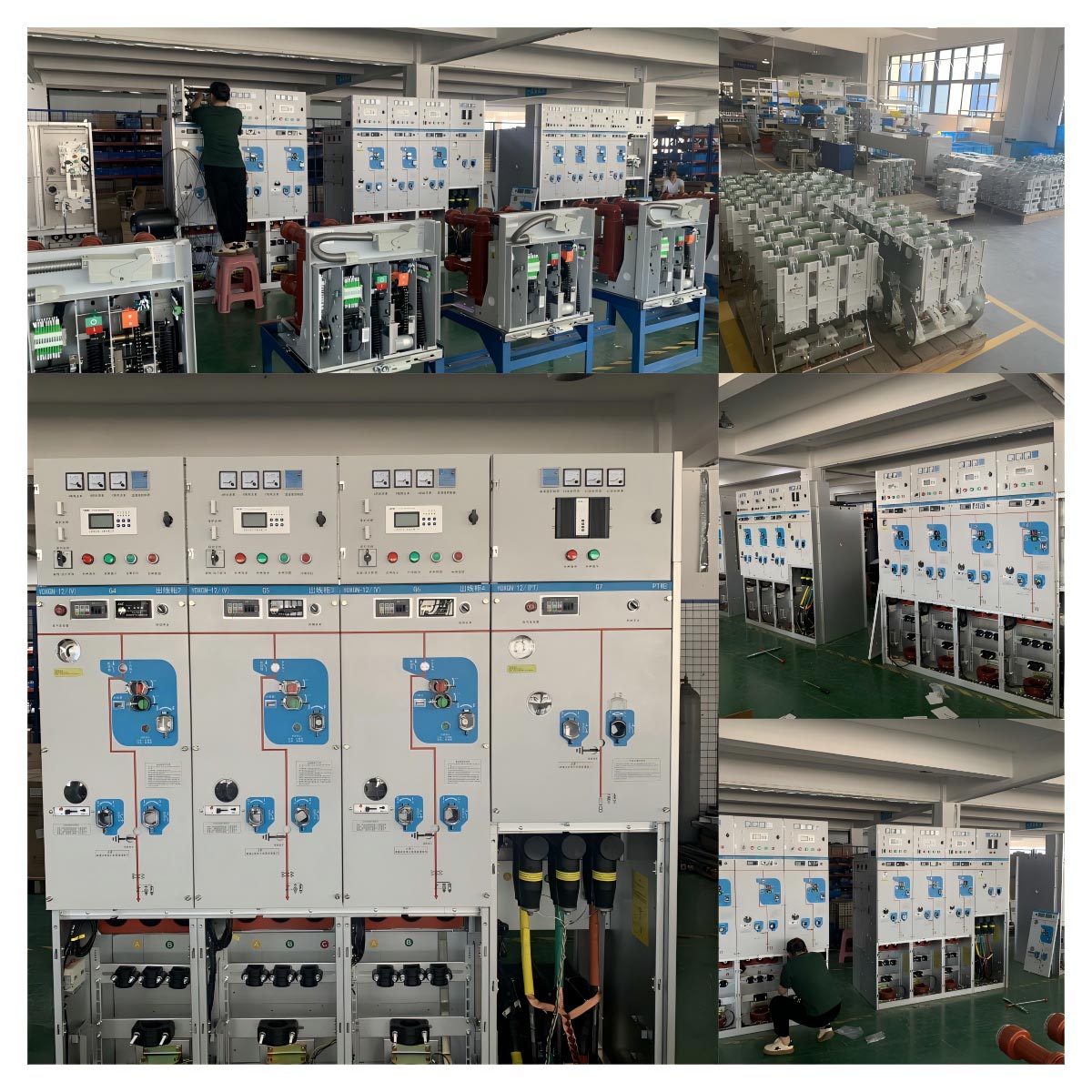

Produktudstilling
