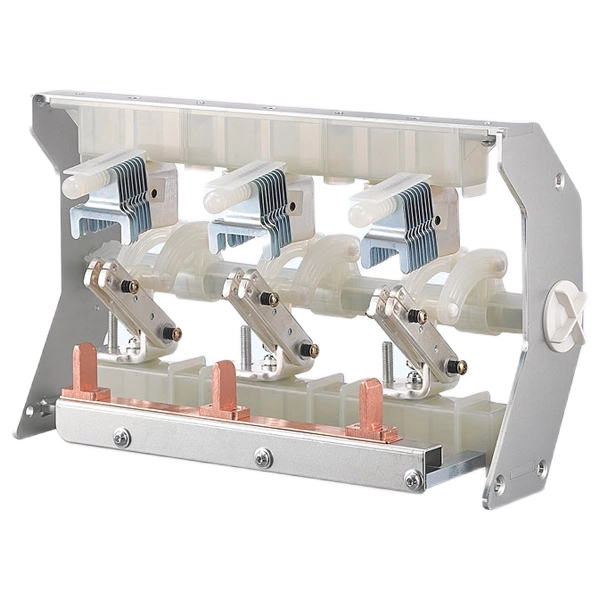

11KV Load Break Switch til mellemspændingsring hovedenhed

11kV Load Break Switch til Medium Voltage Ring Main Unit er en kernekomponent designet til sikker kontrol af elektrisk energiflow. Placeret mellem afbryderen og afbryderen er den ideel til Type C belastningsafbryderringnetværk og kan bruges med mellemspændingssikringer i Type F ringnetværk for at sikre pålidelig beskyttelse og drift.

Denne switch understøtter systemer fra 6kV til 40,5kV og er velegnet til industrielle, kommunale, vedvarende energi- og kommercielle distributionsnetværk.

Model og betydninger

Produktapplikationer

11KV Load Break Switch til mellemspændingsringhovedenhed er kernekomponenten i ringhovedenheder. Disse enheder såsom HXGN15-12, HXGN15-40.5 er udbredt i sekundære strømdistributionssystemer. De primære anvendelser af ringhovedenhed omfatter:

Transformer beskyttelse:Kobling og beskyttelse af distributionstransformatorer (typisk op til 1250/1600 kVA) på en kompakt og økonomisk måde.

Kabelsløjfeskift:Opret og administrer en cirkulær netværksforbindelse, der isolerer kabelsegmenter til vedligeholdelse uden at afbryde strømforsyningen til hele sløjfen.

Industrielle og kommercielle kraftcentre:Fungerer som hovedafbryder- og beskyttelsespunkt for strømindgange i fabrikker, lejlighedskomplekser og kommercielle bygninger.

Produktegenskaber

Belastningsafbrydere er defineret af et sæt distinkte design og funktionelle egenskaber:

Belastningsstrømhåndtering

Besidder et dedikeret lysbuedæmpningssystem (som kan være luft-, gas-, vakuum- eller SF6-baseret), der muliggør sikker lukning og åbning af normale belastningsstrømme og specificerede overbelastningsstrømme.

Mangel på kortslutningsbrudkapacitet

Iboende designet til ikke at afbryde kortslutningsfejlstrømme. Denne kritiske funktion opnås af en tilhørende sikring.

Synlig brudisolering

Konstruktionen af ​​belastningsafbryderen har et synligt og utvetydigt isolationsgab i åben position, hvilket kan sikre sikkerheden for vedligeholdelsespersonale, der arbejder på nedstrømskredsløbet.

Forskellige lysbuedæmpende medier

For at imødekomme de forskellige miljøkrav og ydeevnebehov kan belastningsafbryderen levere forskellige teknologier som luft- eller puffertype, som bruger trykluft til at slukke lysbuen og vakuumtypen, som anvender en vakuumafbryder for overlegen lysbueslukning i et forseglet kammer.

SF6 gastype

Bruger svovlhexafluoridgas til fremragende isolering og lysbuedæmpende egenskaber.

Kompakt og integreret design:Dens struktur giver mulighed for et lille fodaftryk, især når det kombineres med sikringer til en enkelt funktionel enhed i et RMU-kabinet.

Produktfordele

I mellemspændingsringhovedenheder (RMS) anvendes belastningsafbrydere typisk i kombination med sikringer. I denne typiske applikation tilbyder 11kV Load Break Switch for Medium Voltage Ring Main Unit betydelige fordele i forhold til at bruge afbrydere:

Betydelig økonomisk effektivitet

Kombinationen "belastningsafbryder + sikring" er en yderst omkostningseffektiv løsning til beskyttelse af standard distributionstransformatorer, deres fremstillings- og installationsomkostninger er væsentligt lavere end for en afbryderbaseret RMU, og de kan give betydelige besparelser i projektbudgetter uden at gå på kompromis med grundlæggende funktionalitet.

Overlegne beskyttelsesegenskaber

Indgrebshastigheden er kritisk for at forhindre tilfælde af en intern transformatorfejl, såsom tankbrud. En mellemspændingssikring kan afhjælpe en fejl inden for de første 10 millisekunder, hvilket ofte er hurtigere end en afbryders driftstid (typisk omkring 60ms). Denne responshastighed forbedrede beskyttelsen af ​​transformeren. Ydermere forenkler denne kombination af belastningsafbryderen og sikringen koordineringen i ringnetværk, og koordineringen fra afbrydere kan være udfordrende at opnå.

Tekniske parametre

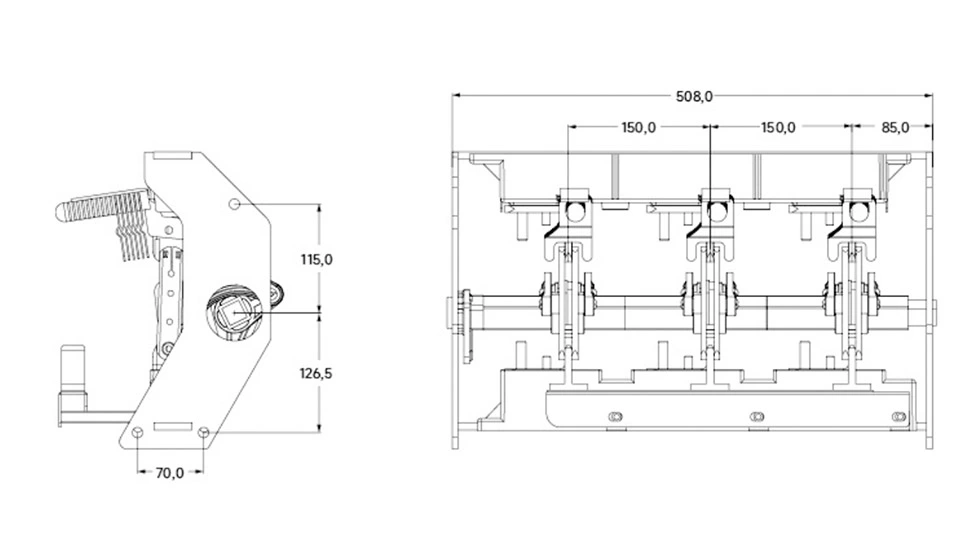

Udseende og dimension

Vores forpligtelse til eftersalgsservice

1. Teknisk support og gratis træning

Vi leverer ekstern online videovejledning og gratis træning til dit tekniske personale. Al vedligeholdelse er gratis inden for det første driftsår. Efter et år forbliver betalte vedligeholdelsestjenester tilgængelige.

2. Hurtigt svar

Dine ønsker er vigtige for os. Vi svarer via e-mail eller telefon inden for en time for at sikre, at dine behov bliver løst hurtigt.

3. Livsvarig konsultation

Vi tilbyder løbende rådgivning i hele dit udstyrs levetid. Vores team er altid klar til at besvare eventuelle spørgsmål, du måtte have.

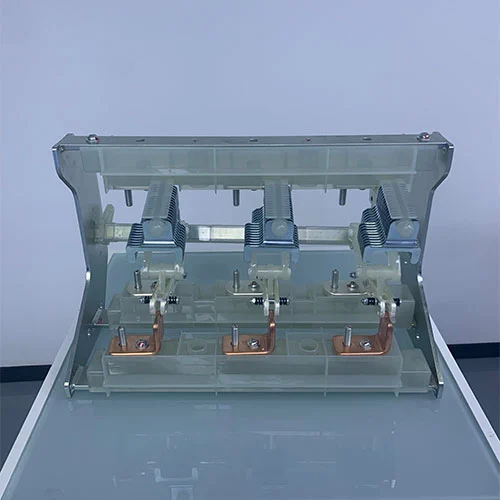

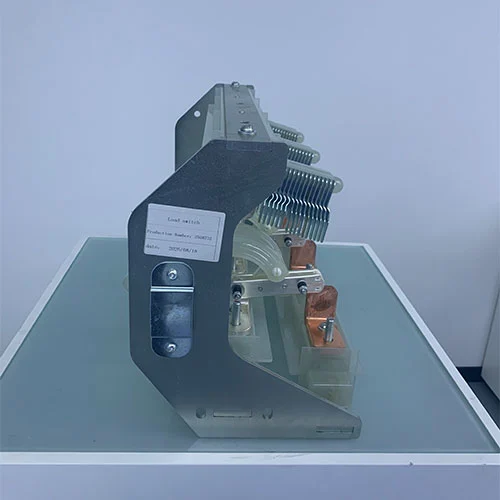

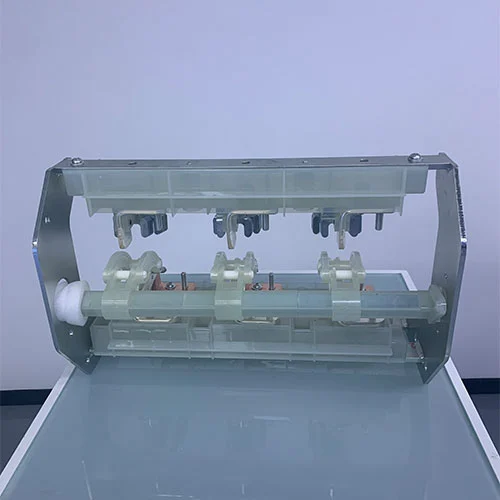

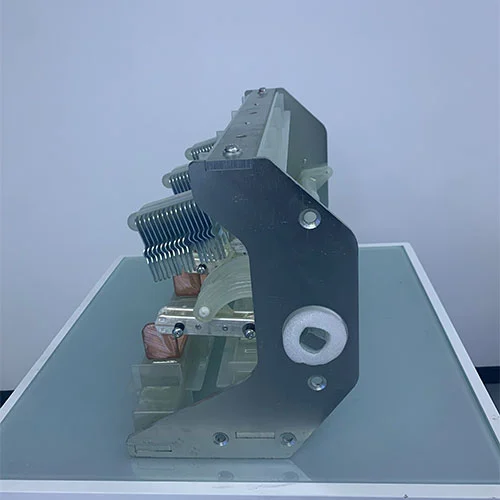

Produktudstilling
