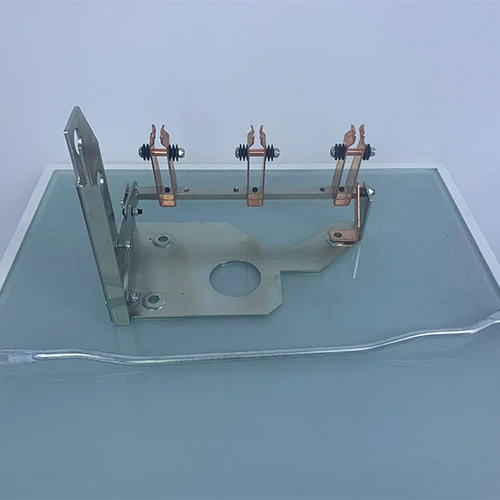

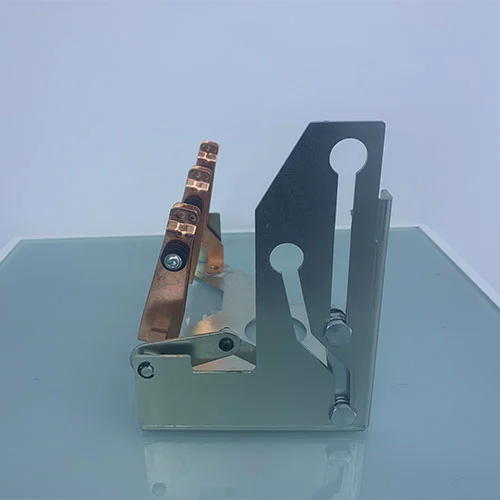

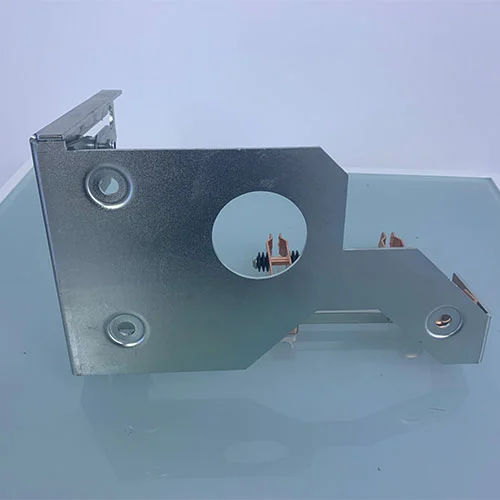

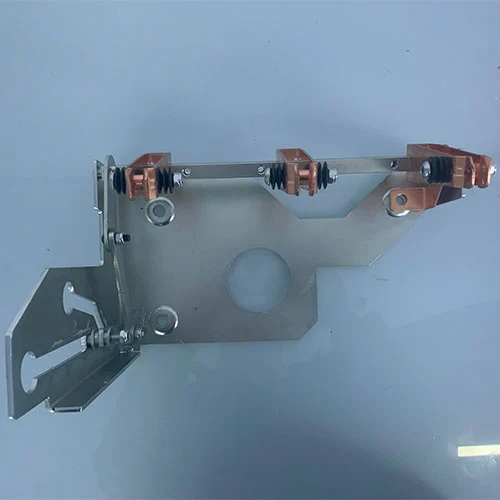

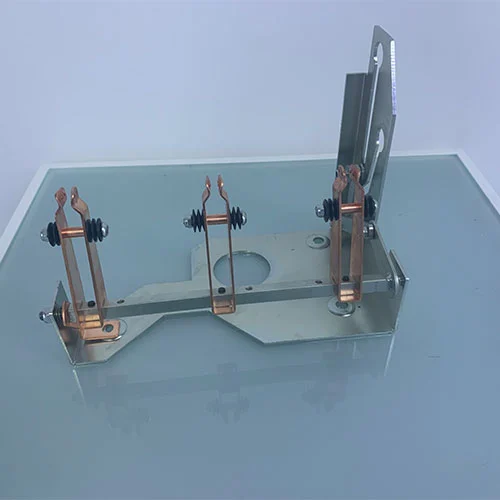

11KV mellemspænding indendørs jordingskontakt til RMU

En Ring Main Unit (RMU) er et vigtigt strømudstyr til at sikre pålidelig og kontinuerlig elektricitetsforsyning til slutbrugere i moderne strømdistributionsnetværk. Jordingsafbryderne er normalt monteret i disse RMU'er på sekundære distributionsstationer.

RMU'er har funktioner af kompakt størrelse og multifunktionel, sikkerheden for personale og udstyr under ringhovedenhederne har brug for vedligeholdelse, og når de er i fejltilstande er altafgørende. 11KV mellemspænding indendørs jordingskontakt til RMU er en specifik, men alligevel kritisk komponent. Selvom strukturen af ​​jordingsafbryderen er enkel, er den hjørnestenen i sikre operationelle procedurer, som kan give en verificerbar og sikker forbindelse mellem de strømløse dele af det elektriske kredsløb og jorden.

Model og betydninger

Hvad er en jordingskontakt?

En 11KV mellemspænding indendørs jordingskontakt til RMU er en mekanisk afbryder, der normalt er integreret i en mellemspændingskomponent i koblingsudstyret, såsom et RMU, miljøvenligt koblingsudstyr og gasisoleret koblingsudstyr. Dens primære formål er at forbinde en bestemt del af et kredsløb - såsom en kabelføder eller en samleskinne - direkte til jorden. Jordingskontakten er anderledes med vakuumafbryderen , eller en belastningsafbryder, jordafbryderen er ikke designet til at afbryde belastningsstrøm eller fejlstrøm under normale omstændigheder. I stedet er det en sikkerhedsanordning, der kun fungerer, efter at kredsløbet er blevet afbrudt af den primære afbryderanordning. Det giver en synlig og positiv indikation af, at nedstrømsdelen af ​​netværket er jordet, hvilket sikrer, at det er sikkert for teknikere at arbejde på.

Hvordan virker dette produkt?

11kV mellemspænding indendørs jordingskontakt til RMU sikrer sikker vedligeholdelse og systembeskyttelse ved at etablere en lavimpedans jordingsvej. Dens drift omfatter tre nøglefaser:

1. Mekanisk drift:Jordingskontakten betjenes gennem en ekstern mekanisme, normalt ved hjælp af manuelle håndtag eller elektriske enheder til fjernbetjening. Denne mekanisme driver et sæt bevægelige kontakter mod et sæt faste kontakter. Betjeningen er normalt af en "make-proof" type, hvilket betyder, at kontakten har den mekaniske styrke til at lukke mod en fejlstrøm, hvis der opstår en fejl, selvom den ikke kan åbne under fejl.

2. Etablering af jordstien:Når de bevægelige kontakter passer sammen med de faste kontakter, skaber de en kontinuerlig metallisk bane. Den ene ende af denne vej er forbundet med højspændingslederen (f.eks. kabelafslutningen). Den anden ende er solidt boltet til RMU'ens jordskinne, som igen er forbundet til stationens jordnet. Dette kortslutter effektivt faselederne til jorden.

3. Sikkerhedslåsning:Et grundlæggende aspekt af dens drift er strenge mekaniske låse (en del af "fem-forebyggende" logik). Disse sikringer forhindrer, at jordafbryderen lukkes, mens hovedafbryderen (lastafbryder eller afbryder) er i lukket position, og omvendt forhindrer hovedafbryderen i at blive lukket, mens jordafbryderen er tilkoblet. Dette forhindrer katastrofale "dead-short" fejl.

Hvilke funktioner har dette produkt?

11kV mellemspænding indendørs jordingskontakt til RMU giver vigtige sikkerheds- og driftsfunktioner:

1.Personalsikkerhed

Jorder nedstrøms kabler og samleskinner for at sikre et nul-potentielt arbejdsmiljø.

Beskytter vedligeholdelsespersonale mod uventede elektriske forhold såsom omvendt forsyning, induceret spænding, lynnedslag eller resterende ladning.

2. Residual Charge Dissipation

Mellemspændingskabler lagrer kapacitiv energi.

Kontakten giver en kontrolleret afladningsvej efter afbrydelse fra strømforsyningen, hvilket eliminerer risikoen for elektrisk stød.

3. Statusindikation og verifikation

Giver klar visuel indikation på RMU-panelet.

Kombineret med spændingstilstedeværelsesindikatorer kan teknikere verificere kredsløbssikkerheden før drift.

4.Aktivering af kabeltestning

Forenkler sikkert elektriske tests såsom isolationsmodstand eller VLF-test.

Efter test aflader kontakten sikkert den akkumulerede testspænding fra kabelkapacitansen.

Hvordan skal jeg gå videre?

1. Frakobling af jordforbindelse:Indsæt betjeningshåndtaget i jordingskontaktens betjeningshul, og drej omvendtstiften for at frakoble.

2. Drej med uret (tryk på lukkeknappen for elektrisk betjening) inde i hullet til betjeningskontakten for at lukke kontakten.

3. Ved brug af vifteformede kontakter er jordingskontakterne på den nederste jordingskontakt samlet i position 1, 4 og 6.

4. Når der bruges kobberstænger til overlapning, er jordingskontakterne på den nederste jordingskontakt samlet i position 2, 3 og 5.

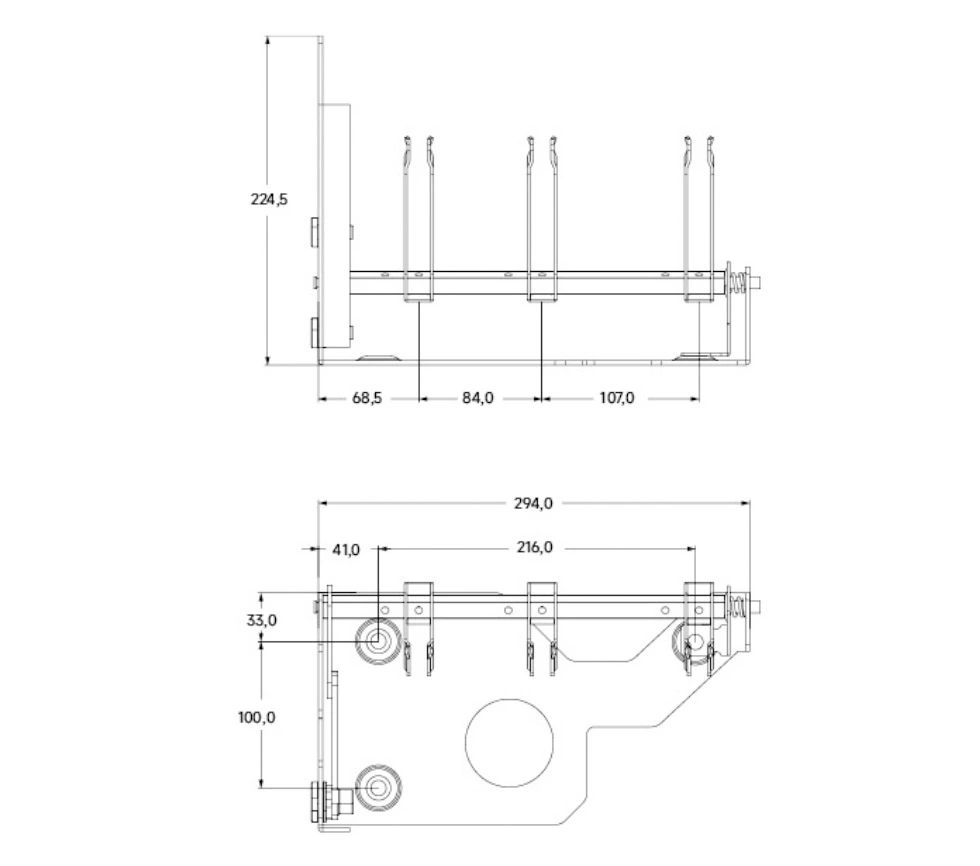

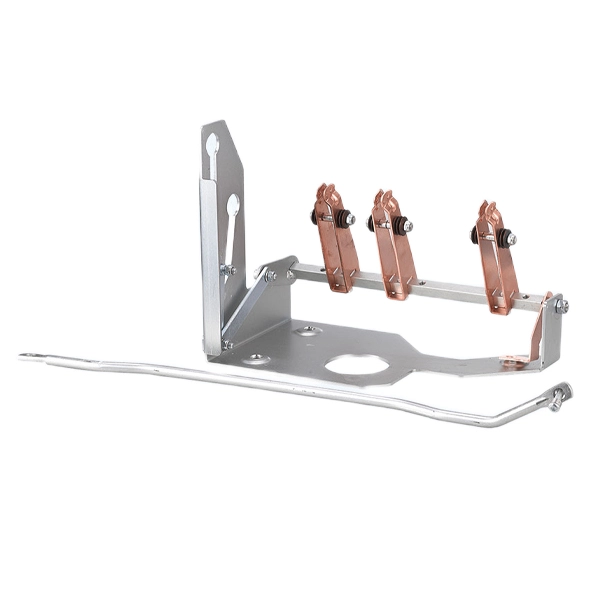

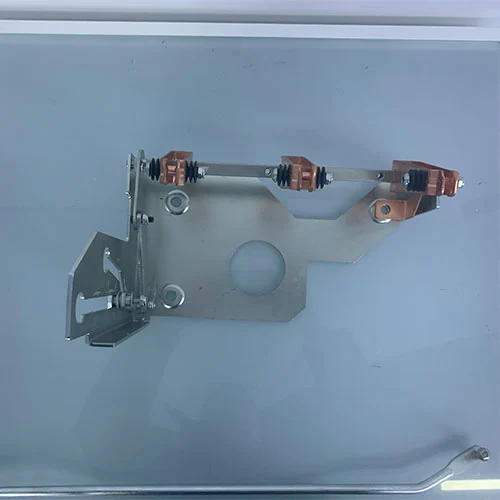

Udseende og dimension

Hvorfor vælge Cotenele?

1. Kina producent, rimelige priser, pålidelig kvalitet.

2. Stor erfaring, uafhængig R&D af kernekomponenter sikrer effektiv og sikker drift af RMU.

3. Omfattende eftersalgs- og teknisk support, som giver kunderne installationsvejledning og idriftsættelse på stedet.

4. Miljøvenlige og energibesparende produkter, der opfylder moderne krav til grøn el.

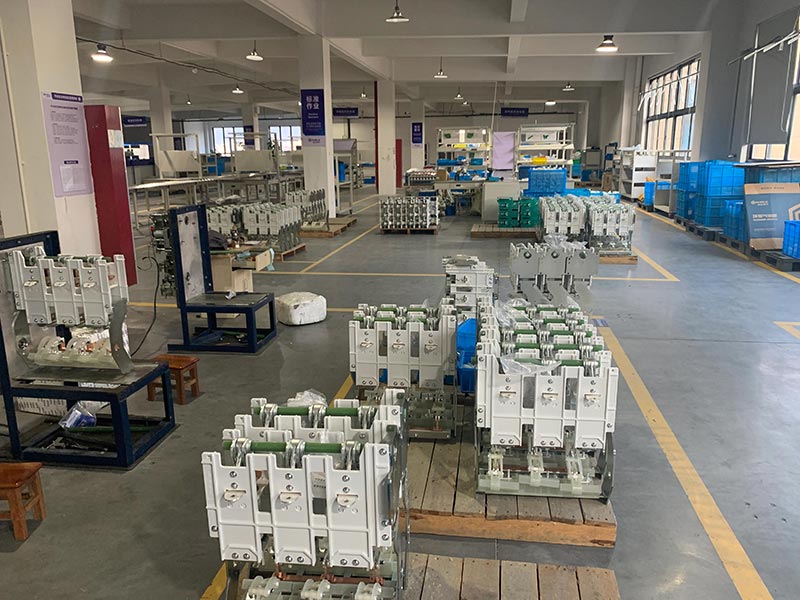

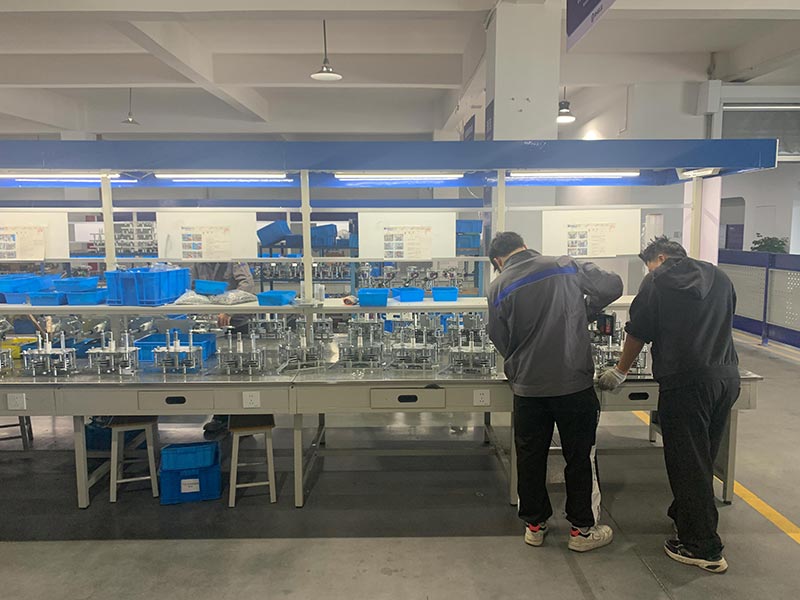

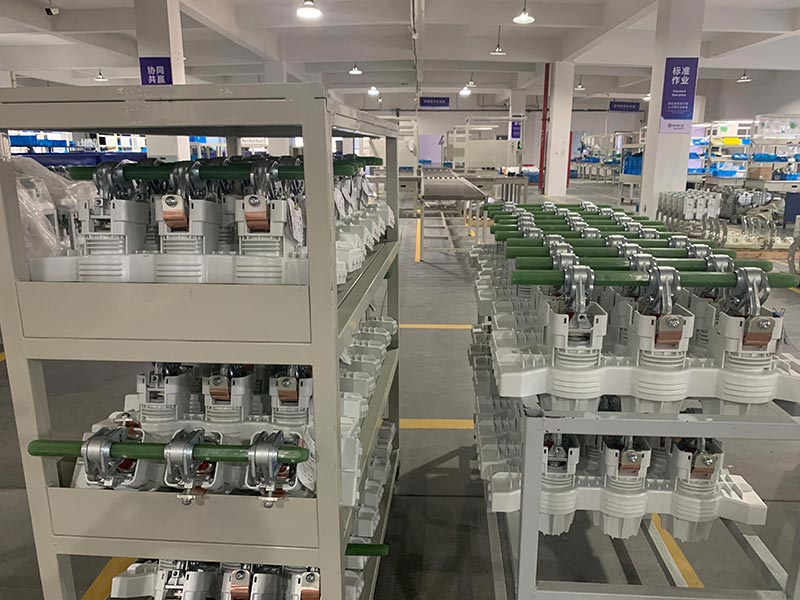

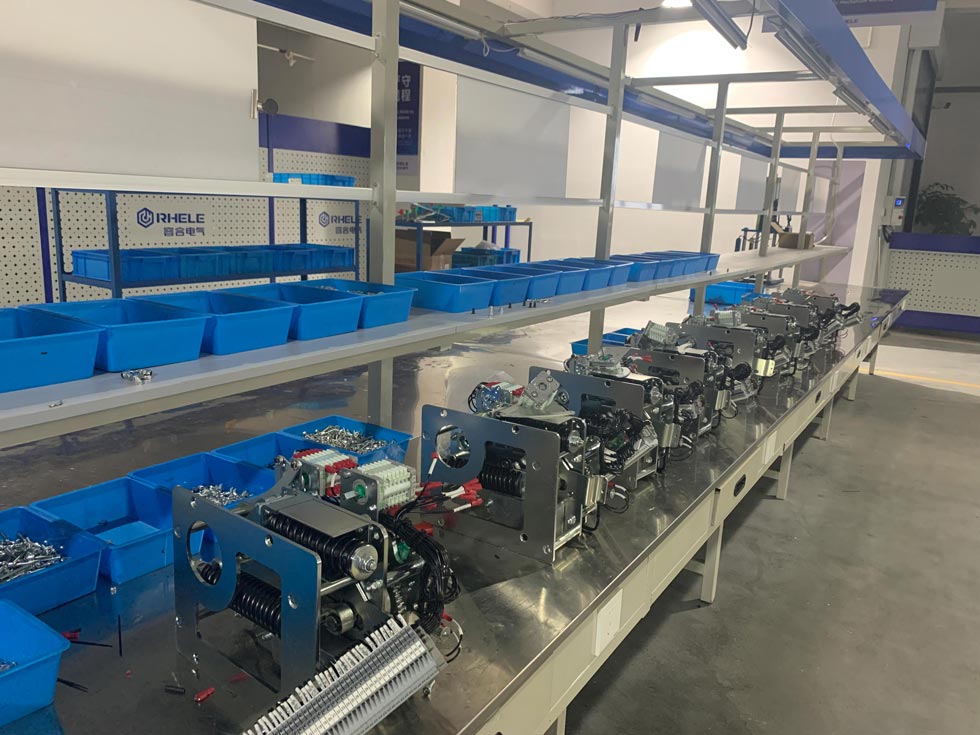

Produktudstilling
