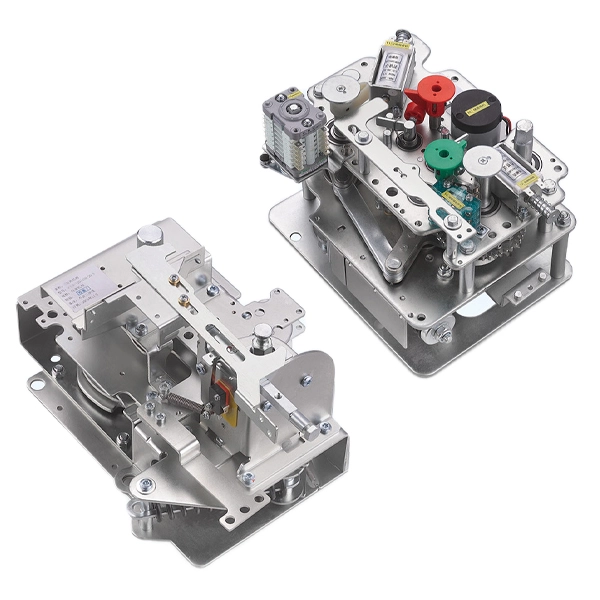

11KV mellemspænding afbryder isolator mekanisme
Cotenele er en af kernepartnerne i State Grid Corporation of China, vores produkter såsom mellemspændingsringhovedenheder og miljøvenlige koblingsanlæg er meget populære i deres mellemspændingsstrømdistributionsprojekter. KDVM-12/630-20-S-serien 11KV mellemspændingskredsløbsafbrydermekanisme, der er egnet til åbning af kredsløbsudstyr og koblingsudstyr, der er fremstillet af Cotenele. i genopladelige mellemspændingsringhovedenheder. Dette produkt overholder kravene i relevante standarder og specifikationer såsom GB1984-2014 "High Voltage AC Circuit Breakers" og GB/T1985-2023 "High Voltage AC Disconnectors and Grounding Switches".
Ring Main Units (RMU'er) bruges i vid udstrækning til strømforsyning pålideligt i mellemspændingsstrømdistributionsnetværk såsom bystrømsnet, industriparker og kommercielle komplekser. Contenele Company har længe været engageret i forskning og udvikling af kernekomponenter til denne slags mellemspændingsringhovedenheder og miljøvenlige koblingsudstyr.
11KV Medium Voltage Circuit Breaker Isolator Mechanism er kernekomponenter i RMU og miljøvenligt koblingsudstyr eller gasisoleret koblingsudstyr, De betjeningsmekanismer vi fremstillede har fået stor ros fra vores kunder i mange år.Disse betjeningsmekanismer er opdelt i to typer: manuelle og elektriske baseret på styremodeller, dette sikrer en fleksibel, sikker og effektiv strømfordeling.
Model og mening
| KD | VM | 40.5 | 630 | 20 | S |
| Selskab kode |
Vakuumafbryderens betjeningsmekanisme | Bedømt spænding |
Bedømt strøm |
Nominel korttidsmodstå strøm | Øvre isolator |
Definition af driftsmekanisme
11KV mellemspændingskredsløbsafbrydermekanismen er strømudførelsesenheden i mellemspændingskoblingsudstyr. Det er en mekanisk komponent, der leverer den energi, der kræves til åbning og lukning af hovedkontakterne på koblingsenheder, såsom belastningsafbrydere, afbrydere og afbrydere.
Den har fire kernedele, herunder energilagringskomponenter (typisk fjedre), transmissionsforbindelser, låsesystemer og hjælpekontakter.
Betjeningsmekanismen konverterer manuel kraft eller elektrisk energi til kontrolleret mekanisk bevægelse, dette kan sikre præcis og hurtig drift af mellemspændingskontakter. Betjeningsmekanismerne har ofte fjedermekanismer energilagring, der kan oplades enten manuelt med betjeningshåndtag eller elektrisk gennem motorer, som giver mulighed for både lokal og fjernbetjening.
Ansøgningsomfang
11KV mellemspændingskredsløbsafbryder-isolatormekanismen er meget udbredt i forskellige typer mellemspændingsanlæg og RMU'er:
Ring Hovedenheder
Betjeningsmekanismen er kernekomponenten i RMU'en, der ofte bruges til at styre driften af vakuumafbryderen eller afbryderen. Strømafbryderens betjeningsmekanisme og isoleringskontaktens betjeningsmekanisme er normalt kombineret til brug i en kompakt RMU.
Gasisoleret koblingsudstyr
Almindeligt kendt som gasfyldte paneler, disse bruger SF6-gas til isolering og lysbueudslukning, hvilket kræver forseglede betjeningsmekanismer.
Miljøvenligt koblingsudstyr
Ny generation af miljøvenlige paneler, der bruger solid isolering eller miljøvenlige gasser i stedet for SF6, såsom solidt isoleret koblingsudstyr og miljøvenligt koblingsudstyr med specialiserede betjeningsmekanismer.
Metalindkapslet koblingsudstyr af fast type
Såsom HXGN-seriens koblingsudstyr, der er meget udbredt i landdistrikter og byer eldistributionssystem og elnet opgradering.
Disse betjeningsmekanismer er pålidelige velegnede i forskellige miljøer, fra -40°C til +40°C, med beskyttelsesgrad op til IP3X, der sikrer beskyttelse mod indtrængning af støv og vand
Klassificering af betjeningsmekanismer
Betjeningsmekanismen i ringhovedenheden er normalt klassificeret efter de funktionelle enheder, den betjener. Hver enhedstype har sine specifikke karakteristika og anvendelsesområder.
C-enhed (belastningskontaktenhed)
C-enheden er udstyret med en belastningsafbrydermekanisme, der typisk bruger en enkelt fjederenergilagringsmekanisme til lukning og åbning under normal belastningsstrøm. Den fungerer som den indgående enhed, der styrer hovedstrømforsyningen ind i strømfordelingen. C-type mekanismen har uafhængig betjeningsakse for belastningsafbryderen og kan udstyres med motorbetjening til fjernbetjening.
V-enhed (kredsløbsafbryderenhed)
V-enheden indeholder en vakuumafbrydermekanisme, der udnytter spændingsfjederenergilager til lukning og kompressionsfjederenergilager til åbningsoperationer. Denne mekanisme tilbyder høj brydekapacitet til kortslutningsstrømme og inkluderer anti-pumpefunktionalitet for at forhindre heksestikningsfejl. V-enheder bruges til både indgående og udgående applikationer, hvor øget beskyttelse og hyppig drift er påkrævet.
G-enhed (afbryder-/jordingskontaktmekanisme)
G-enheden refererer til afbryderen og jordingskontaktmekanismen, der anvender kompressionsfjeder over-center udløsningsprincip. Den giver synlige isolationshuller for vedligeholdelsessikkerhed og er typisk låst med hovedafbryderen. Mekanismen har separate driftsaksepositioner for afbryder (højre side) og jordingskontakt (venstre side), med tydelig mekanisk indikation.
F-enhed (Load Break Switch-Fuse Combination Unit)
F-enheden kombinerer en belastningsafbrydermekanisme med sikringsbeskyttelse, typisk ved hjælp af en dobbeltfjedermekanisme (A-type), hvor en fjeder er til at lukke og en anden til at åbne. Når en sikring springer, udløser dens anslag mekanismen til at åbne alle tre faser samtidigt, hvilket forhindrer enfaset. Denne enhed er standard udgående feeder til transformerbeskyttelse.
Indgående mekanisme
Den indgående mekanisme er betjeningsenheden ved strømindgangen til distributionssystemet, typisk implementeret som C-enhed (belastningsafbryder) eller V-enhed (afbryder) afhængigt af kravene. Den styrer den samlede strømforsyning til hele koblingsudstyret og skal pålideligt håndtere fuld belastningsstrømmen.
Udgående mekanisme
Den udgående mekanisme styrer og beskytter individuelle distributionskredsløb, typisk implementeret som F-enhed (belastningsafbryder-sikringskombination) til transformatorfødere eller V-enhed for højere kapacitetskrav. Den skal selektivt udløse på nedstrøms fejl, mens den opretholder forsyningen til sunde kredsløb.

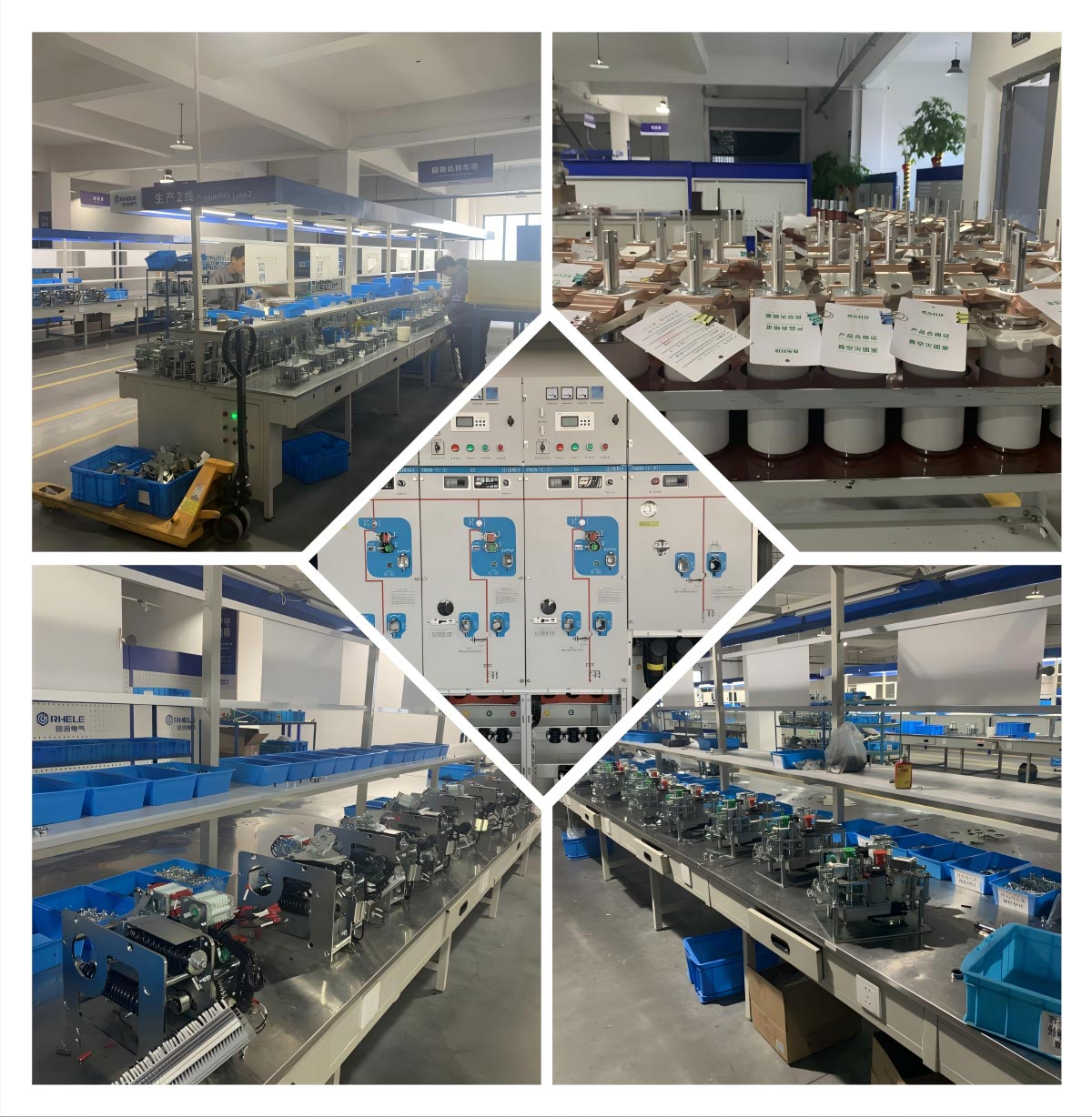

Produktionsværksted

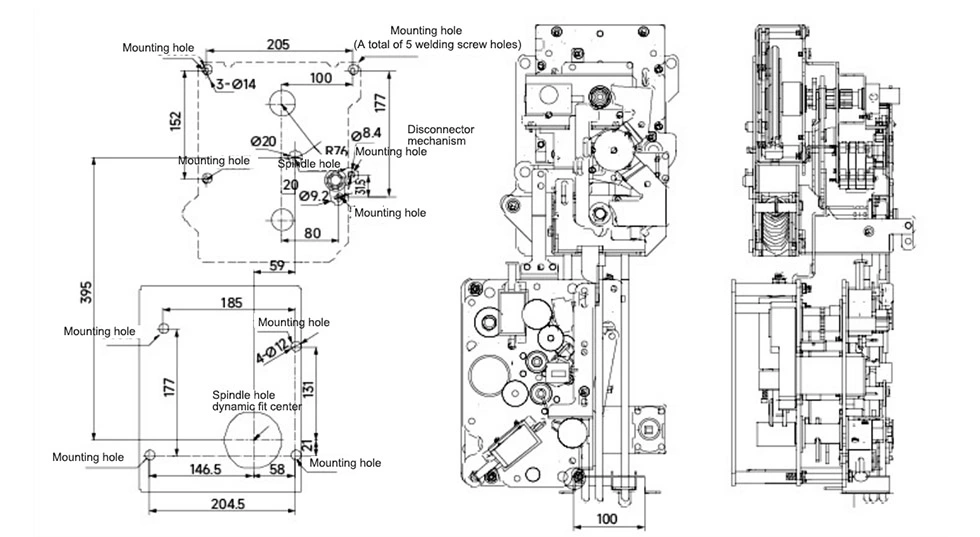

Udseende og dimensioner

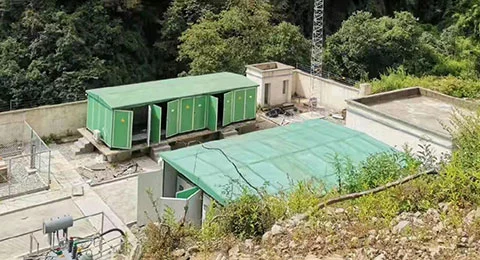

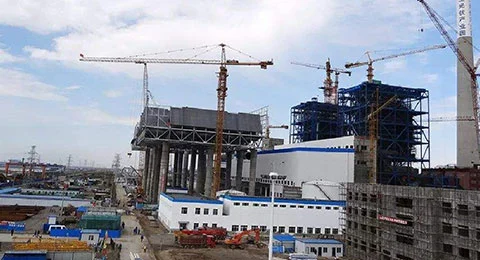

Rigtig projekterfaring
Cotenele-produkter er blevet anvendt i flere storstilede kraft- og energiprojekter, herunder:

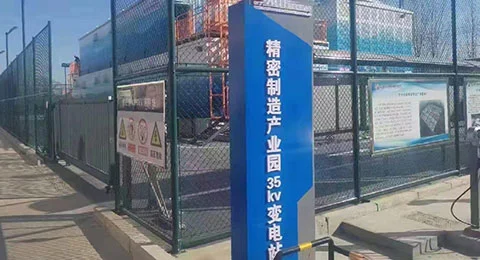

110kV transformerstationer og 35kV gasisolerede koblingsanlæg
Offshore vindkraftprojekter (China Resources Power)

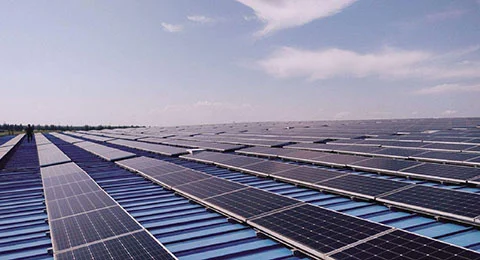

1600MW solcellebaseprojekter i Qinghai

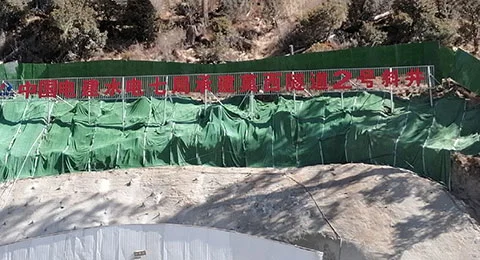

Jernbaneinfrastrukturprojekter (China Railway / PowerChina)
Oversøiske minedriftssystemer (guldmineprojekt i Tadsjikistan)
FAQ
1. Hvad er 11kV mellemspændingskredsløbsafbrydermekanismen?
Det er kernedriftsenheden i mellemspændingsanlæg, ansvarlig for åbning og lukning af afbrydere, belastningsafbrydere og afbrydere. Den konverterer manuel eller elektrisk energi til præcis mekanisk bevægelse, hvilket sikrer sikker og pålidelig drift under normale forhold og fejlforhold.
2. Hvilke standarder overholder denne mekanisme?
GB1984-2014: Højspændings-vekselstrømsafbrydere
GB/T1985-2023: Højspændingsvekselstrømafbrydere og jordforbindelseskontakter
Fremstillet under ISO9001, ISO14001 og ISO45001 certificerede systemer.
3. Hvilken støtte yder Cotenele til købere?
Tekniske datablade og tegninger
Installationsvejledning
OEM tilpasning og branding
Hurtig levering for bulkordrer
Velegnet til EPC-entreprenører, koblingsudstyrsproducenter og globale distributører.

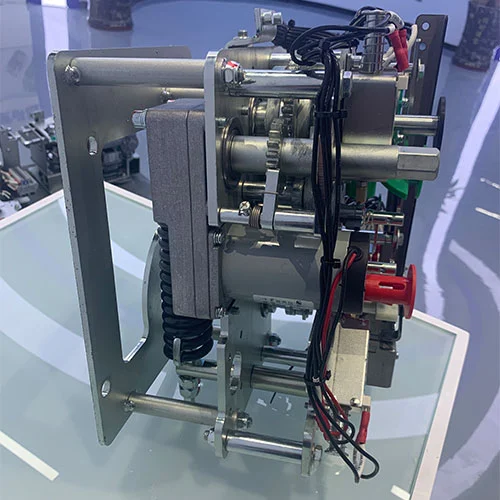

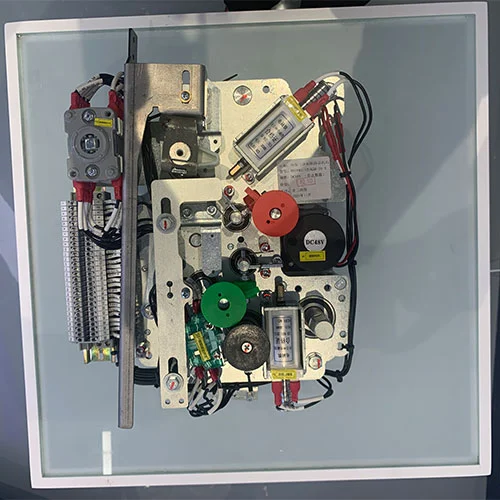

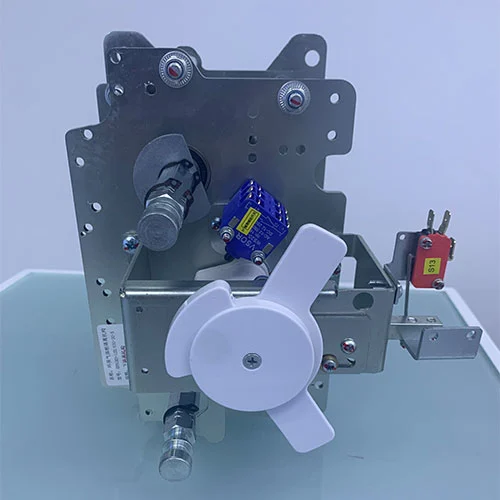

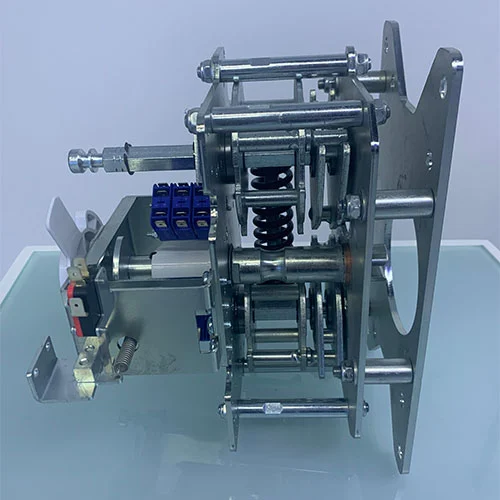

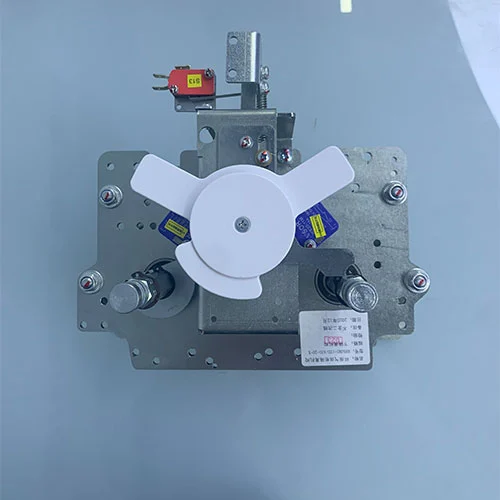

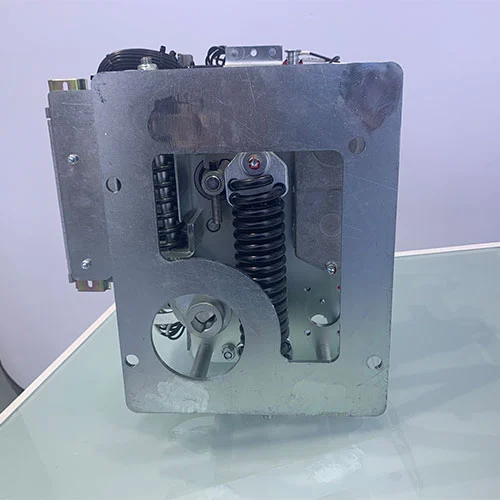

Produktudstilling
