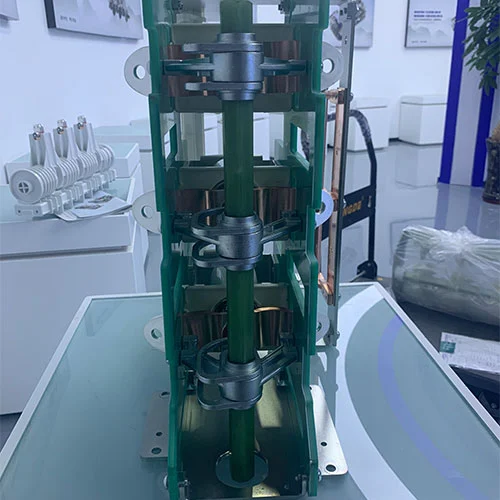

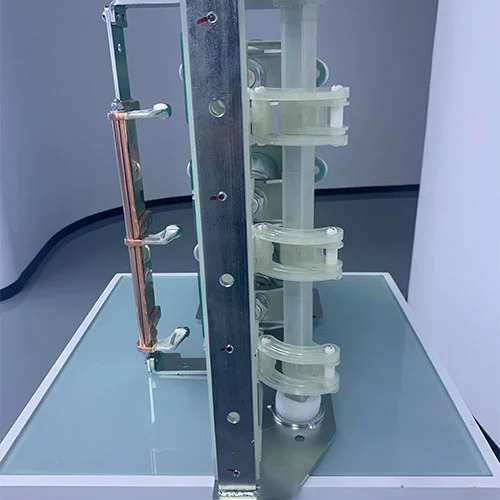

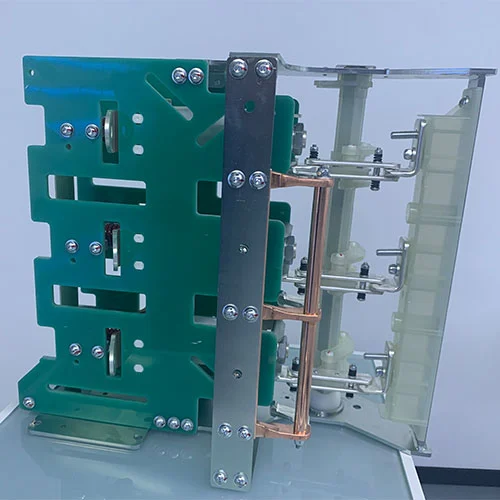

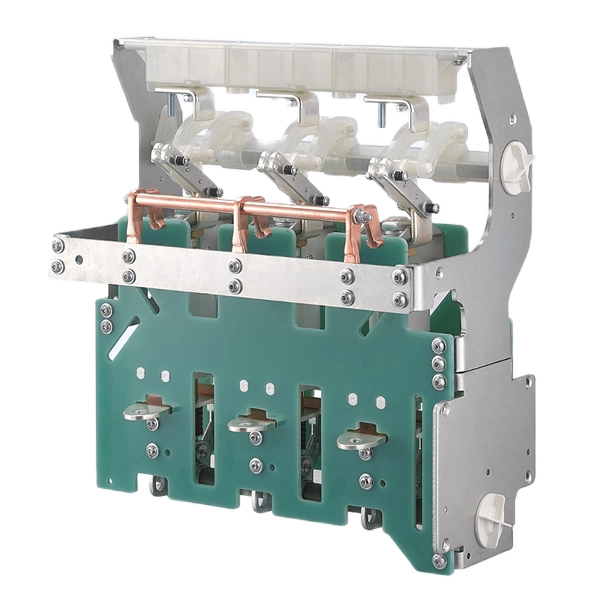

11KV Ring Hovedenhed Vakuum Circuit Breaker Afbryder

En ringhovedenhed er et kompakt elektrisk udstyr med funktioner som kompakt størrelse, fleksible funktioner og pålidelig drift. Et miljøvenligt koblingsanlæg er et koblingsanlæg, der bruger tør luft eller nitrogen som isoleringsmedie. Dens største fordel er, at det er fri SF6-gas, som er mere befordrende for miljøbeskyttelse. KDV-12D/630-20-S serie 11KV Ring Main Unit Vakuum Circuit Breaker Disconnector produceret af Cotenele Company, som integrerer isolationsafbrydere, er kernekomponenten i disse to typer mellemspændingsafbryderudstyr. Denne enhed kan korttidsmodstå strømmen fra vakuumafbryderens hovedkredsløb (5k) og 20kA (4s mekanisk) og 20kA. af afbryderen er 10000 gange, og den mekaniske levetid for afbryderen er 3000 gange. Den kortsigtede modståstrøm af jordingskontakten opfylder 20kA (4s), og den mekaniske levetid er 3000 gange.

Model og mening

Produktegenskaber for vakuumafbrydere

Vakuumafbryderne er kernekomponenterne i en mellemspændings-RMU'er og miljøvenlige koblingsudstyr, de foretrækkes i moderne strømforsyningsnet på grund af fremragende ydeevne og miljømæssige fordele:

Superior bueslukning:VCB's kerneteknologi er hovedsageligt baseret på dens vakuumafbryder. Når kontaktfladen adskilles, vil den genererede lysbue næsten øjeblikkeligt slukke under afkøling og genkondensering af ioniserede metalpartikler i et vakuummiljø. Denne proces er ekstrem hurtig og effektiv, hvilket resulterer i minimalt slid på kontaktfladen.

Stort set vedligeholdelsesfri:I modsætning til afbrydere, der bruger olien eller gassen som det isolerende medium, har VCB'er ikke noget lysbueslukningsmiddel. Dette reducerer vedligeholdelsesarbejde, arbejdsomkostninger og serviceafbrydelser i høj grad, hvilket gør det meget omkostningseffektivt.

Miljøvenlig drift:VCB'er fungerer uden brug af svovlhexafluorid (SF₆) som isolerende medium. Dette er meget venligt for miljøbeskyttelsen, i overensstemmelse med det globale bæredygtighedskoncept.

Kompakt og lille størrelse:Vakuumafbryderens konstruktion er enkel og kompakt, mindre fodaftryk, hvilket gør dem til at forenkle installationen i miljøer med begrænset plads som understationer, industrianlæg og kommercielle bygninger.

Høj mekanisk og elektrisk udholdenhed:VCB'er er usædvanligt holdbare og kan modstå hyppige skiftoperationer uden at forringe, hvilket sikrer langsigtet pålidelighed til krævende applikationer.

Produktegenskaber for afbryderafbrydere

En afbryder har funktionerne alsidighed og sikkerhed, tilgængelig til at passe til forskellige applikationer:

Belastningsbrudsevne:Den isolerende kontakts hovedfunktion er at slå belastningsstrømme sikkert til og fra, hvilket giver et pålideligt middel til kredsløbsstyring.

Synlig isolation:En primær funktion af isolatorkontakten er at garantere sikkerheden for personale, der udfører vedligeholdelse, ved at tilvejebringe et synligt mellemrum i kredsløbet, .

Robust kortslutningsmodstand:De har høje fejl-niveau robustheder, som kan modstå de termiske og mekaniske belastninger fra høje kortslutningsstrømme i en begrænset tid.

Dobbelt isoleringsmuligheder:

Luftisolerede afbryderafbrydere:Denne mulighed er omkostningseffektiv. Denne løsning er velegnet til applikationer som kabelsektionering, transformerkobling og motorkredsløb. De kan integreres med sikringer for forbedret transformerbeskyttelse og bruges i metalindkapslede koblingsanlæg og minedrift.

Gasisolerede afbrydere:Denne form for adskiller anvender SF6- eller SF6-fri teknologi med forseglet tryk, den har høj ydeevne og lang driftslevetid inden for et ekstremt kompakt fodaftryk, velegnet til installationer i kompakte rum.

Hvad er fordelene ved denne kombination?

11kV-ringhovedenhedsvakuumafbryderafbryderen er en kernekomponent i ringhovedenheder eller miljøvenligt koblingsudstyr og har mange fordele:

Kombineret funktionalitet og sikkerhed

Denne integration skaber en komplet koblings- og beskyttelsesenhed. Almindeligvis håndterer VCB alle automatiske fejlafbrydelser, mens isolationsafbryderen integreret med vakuumafbryderen giver et synligt, verificerbart isolationspunkt for sikker vedligeholdelse, der opfylder de strengeste sikkerhedsbestemmelser.

Plads og omkostningseffektivitet

Kombination af disse to kernekomponenter sammen til en uafhængig komponent vil minimere den samlede størrelse af koblingsudstyret. Dette kan reducere panelpladsen og forenkle intern kabelføring og samleskinneforbindelser og vil sænke installationsomkostningerne.

Forbedret driftssikkerhed

Løsningen med en kombination af disse to komponenter har mekaniske låse, der forhindrer usikre operationer. For eksempel kan spærringen sikre, at afbryderen ikke kan åbnes, når VCB'en fører strøm, dette vil sikre sikkerheden for både udstyr og operatører.

Forenklet vedligeholdelse

Når både vakuumafbryderen og afbryderne er integreret i en hel komponent, de er lukket i nærheden og mekanisk forbundet, vil vedligeholdelsesoperationen blive mere ligetil. Vedligeholdelsesarbejderen kan sikkert isolere kredsløbet ved afbryderen og bekræfte, at VCB'en også er åben for at afbryde strømsystemet.

Forbedret systemlevetid

Kombinationen af ​​vakuumafbryderen og isolatorkontakten optimerer hele beskyttelses- og koblingsprocessen, reducerer unødvendig drift på hver enkelt komponent og bidrager til den langsigtede pålidelighed og holdbarhed af RMU'en og hele strømdistributionssystemet.

Tekniske parametre

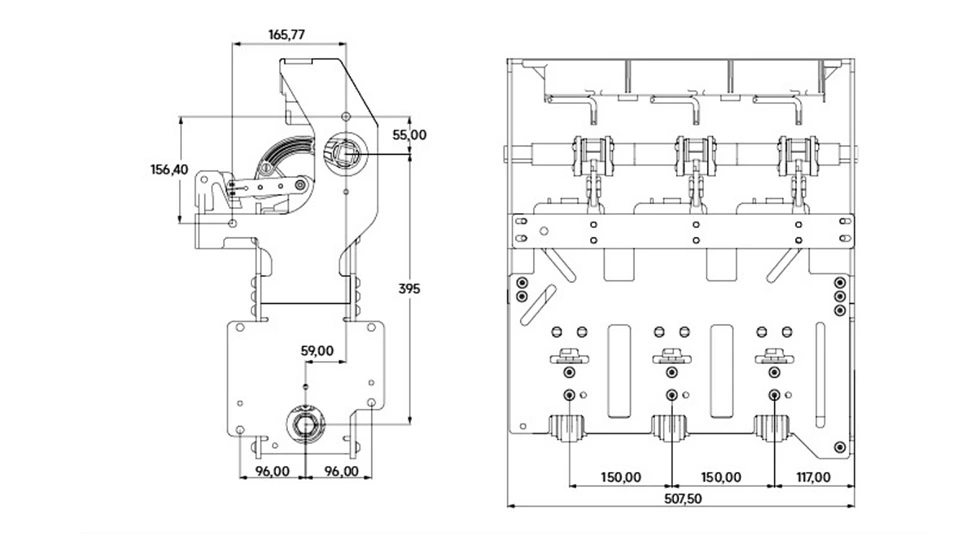

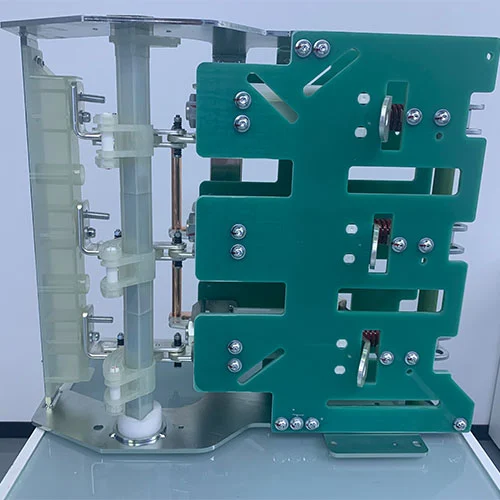

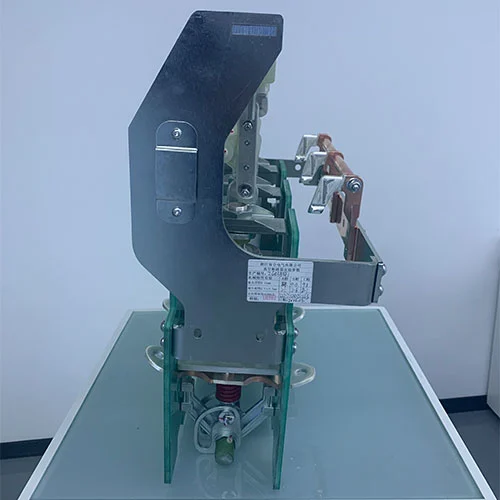

Udseende og dimensioner

FAQ

Q1: Yder du OEM/ODM-tjenesten?

A: Ja, vi leverer OEM/ODM-service baseret på dine krav, vi kan også designe ingeniørtegningerne, navneskiltet eller varemærket kan udfylde dine virksomhedsoplysninger, du giver, også, du kan, du kan ansøge om at være vores agent for dit distrikt eller land.

Q2: Giver du prøver? Er prøven gratis?

A: Ja, vi kan give nogle gratis prøver af komponenter til koblingsudstyret, men kan ikke levere det komplette udstyr såsom RMU'er eller koblingsanlæg. og forsendelsesgebyret skal betales af jer selv.

Q3: Hvor er din fabrik placeret?

A: Vores fabrik er beliggende i Wenzhou City, Zhejiang-provinsen, Kina. Den detaljerede adresse er Building 6, No. 555 Liule Road, Liushi Town, Yueqing City, Wenzhou City, Zhejiang-provinsen, denne side er kun 20 km fra Wenzhou Longwan lufthavn. Hvis du kommer til Whenzhou, bedes du fortælle os, vi henter dig i Longwan-lufthavnen.

Q4: Kan jeg besøge din virksomhed til inspektion?

A: Selvfølgelig hilser vi dit besøg velkommen.

Q5: Hvad er den højeste nominelle spænding og den højeste nominelle strøm for dit produkt?

A: Vores produkt har en maksimal nominel spænding på 40,5 kv og en maksimal nominel strøm på 3150A.

Q6: Hvad er en 11kV-ringhovedenhedsvakuumafbryderafbryder?

A: Det er en kernekomponent i en mellemspændingsringhovedenhed (RMU), der integrerer en vakuumafbryder (VCB) og en afbryder. Det bruges i strømdistributionssystemer til at opnå kontaktkontrol, fejlbeskyttelse og sikker isolationsoperationer og er velegnet til industrielle, bymæssige strømdistributioner, vindkraft og solcelle-scenarier.

Kvalitetsgaranti og eftersalgsservice

1.Vi leverer fjernvideo teknisk vejledning og gratis træning. Gratis vedligeholdelse tilbydes inden for et år efter produktets drift; betalt vedligeholdelse er tilgængelig efter et år.

2.2. Vi reagerer hurtigt på kundernes behov og svarer på telefon eller e-mail inden for en time.

3.Vi leverer langsigtede konsulentydelser for at løse kundetekniske problemer til enhver tid.

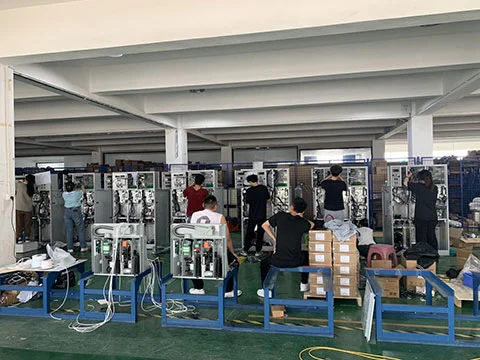

Produktionsværksted

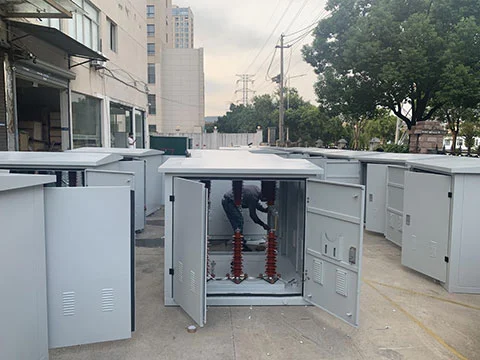

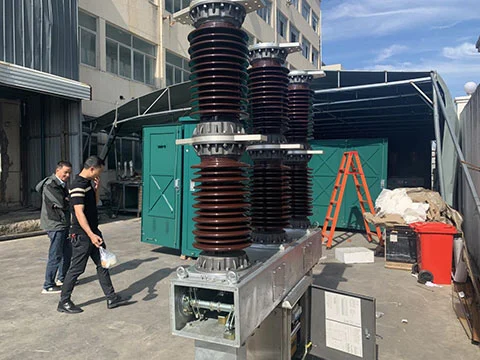

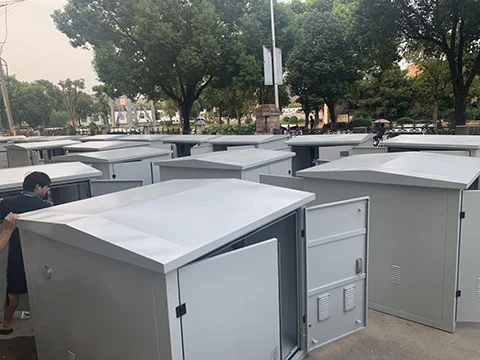

Produktudstilling
