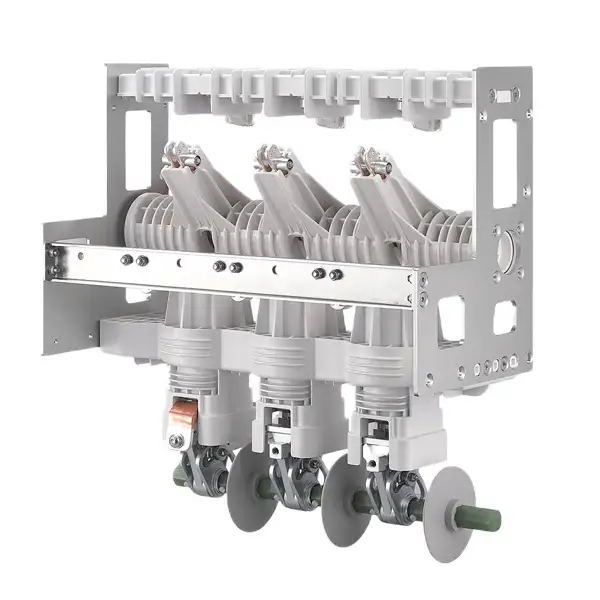

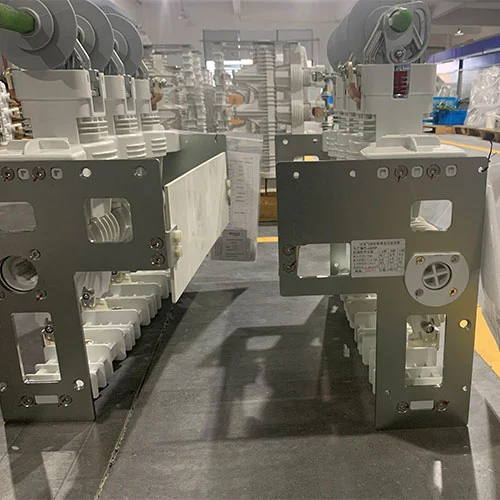

11KV MV vakuumafbryder med isolatorafbryder

Hovedkredsløbets korttidsmodstandsstrøm opfylder 20kA (4s) og 25kA krav(3s), Vakuumafbryderens mekaniske levetid er mere end 10.000 gange, og isolationsafbryderens mekaniske levetid er mere end 3000 gange. Jordingsafbryderens korttidsmodstandsstrøm opfylder 40kA gange (mekanisk levetid på 40) og 0kA gange.

KDSV-12D/630-20-S type 11KV MV vakuumafbryder med isolatorafbryder bruges normalt i mellemspændingsstrømfordelings- og kontrolsystem. Denne kombination af vakuumafbryder med isolator udnyttede den overlegne bueslukningsevne og næsten gratis vedligeholdelse af vakuumafbrydere med den vigtige sikkerhedsfunktion med et synligt isolationsgab, som afbryderen giver.

Denne vakuumafbryder, der ofte bruges til indendørs installation i 3kV til 40,5kV, 50/60Hz trefasede vekselstrømsdistributionssystemer, denne elektriske enhed er meget vigtig i moderne koblingsudstyr, som kan sikre driftssikkerhed, systempålidelighed og effektiv strømstyring i applikationer, der kræver hyppig skift, høj udholdenhed og et vedligeholdelsesfrit, oliefrit udstyr.

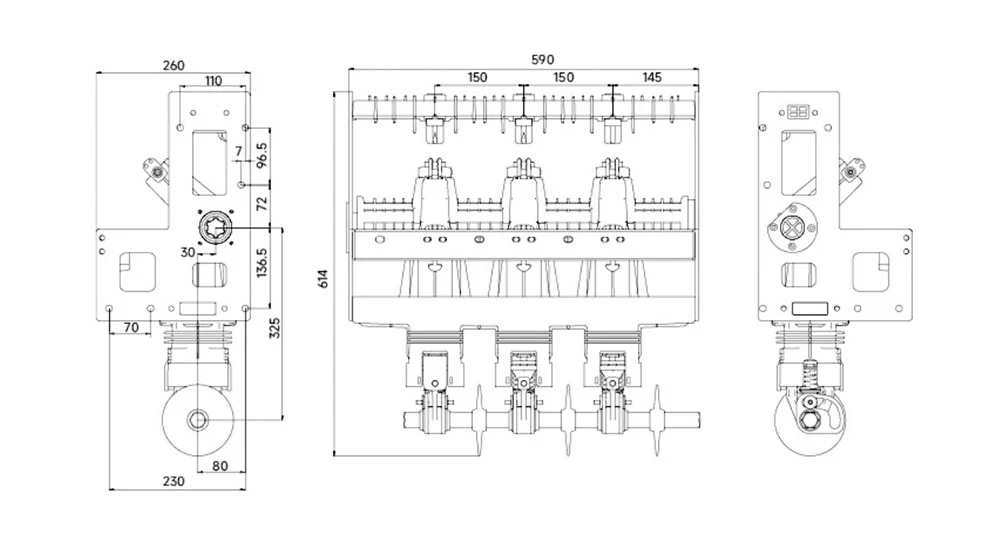

Udseende og dimension

Model og betydninger

Hvad er en vakuumafbryder?

11KV MV-vakuumafbryderen med isolatorafbryder er en avanceret elektrisk koblingsenhed, der afbryder strømmen ved at adskille dens kontakter inde i et vakuumkammer, også kaldet en vakuumafbryder. Vakuumet fungerer som både det lysbuedæmpende medium og det isolerende medium, hvilket sikrer sikker, pålidelig og vedligeholdelsesfri drift.

Designet af en VCB er afhængig af tre væsentlige undersystemer:

1. Vakuumafbryder

Isolerende kuvert:Keramik- eller glashus, der opretholder et højt vakuum indeni.

Kontaktpersoner:Fremstillet af specialiserede kobberlegeringer, der ofte genererer et langsgående magnetfelt for at stabilisere og sprede buen, hvilket forbedrer ydeevnen.

Afskærmningssystem:Metalliske skjolde beskytter den isolerende kappe mod dampaflejring og opretholder et ensartet elektrisk felt.

2. Driftsmekanisme

Giver energi til at åbne og lukke kontakter.

Almindelige typer:fjederdrevne systemer (manuelt eller motorladet) og elektromagnetiske solenoider, der muliggør hurtig og pålidelig kobling.

3. Støtteramme og isolering

Huser afbryderen og mekanismen sikkert.

Inkluderer hovedramme, isolering og klemmer til eksterne forbindelser.

Sikrer en kompakt, stabil og mekanisk robust samling.

Vigtige fordele

1. Kompakt og let design for nem installation.

2. Høj holdbarhed med minimal vedligeholdelse.

3. Gentagen drift uden ydeevneforringelse.

4. Velegnet til mellemspændingsstrømdistribution, industrielle systemer og miljøfølsomme steder.

Tekniske parametre

Ansøgningsomfang

Den sikre, pålidelige og hyppige omskiftning er meget vigtig i strømdistributionssystemer, 11KV MV vakuumafbryder med isolatorkontakt er den foretrukne mulighed. hovedanvendelsen af ​​kakuumafbryderen er følgende:

Industriel enhed: Vakuum vircuit-afbryderen kan styre og beskytte vigtigt elektrisk udstyr såsom transformere, kondensatorbanker og store motorer.

Strømproduktion og understationer: Bruges til at beskytte fødere og i hjælpestrømsystemer.

Kommerciel strømfordeling: Installeret i pladsbesparende koblingsudstyr, såsom metalbeklædte (inklusive udtrækbare) eller faste tavler. En meget vigtig fordel ved vakuumafbryderen er ingen olie, hvilket kan gøre vakuumafbryderen meget velegnet til miljøfølsomme steder, områder med høj brandrisiko og enhver situation, hvor der er behov for at reducere vedligeholdelse.

Afbryder VS Afbryder

Hvis de er monteret i en enkelt enhed, har vakuumafbryderen grundlæggende forskellige og komplementære funktioner med isolatoren:

Vakuum afbryder:

Primær funktion:lave, bære og afbryde belastningsstrømme under normale forhold og til at afbryde fejlstrømme under unormale forhold. Den er designet som en belastnings- og fejlbrydende enhed.

Operation:Kan betjenes under belastning. VCB'ens vakuumafbryder bruges til sikkert at slukke den højenergibue, der genereres, når strømmen afbrydes.

Sikkerhed:Vakuumafbryderen giver beskyttelse til downstream-udstyr ved at fjerne fejl, koordineret med beskyttelsesrelæer.

Afbryder:

Primær funktion:At give et synligt, fysisk luftgab i det strømløse kredsløb for isolering og sikkerhed, når udstyret har brug for vedligeholdelse. Det er strengt taget en off-load-enhed.

Operation:Må kun betjenes, når kredsløbet er afbrudt (dvs. efter at opstrømsafbryderen er åbnet). Den har ingen designet buedæmpningsevne og kan ikke sikkert afbryde belastning eller fejlstrøm.

Sikkerhed:Isolatordåsen sikrer et sikkert isolationspunkt, hvilket gør det muligt for operatøren at arbejde på nedstrømssektionen med bekræftet, at der ikke eksisterer nogen spænding.

Vakuumafbrydere er beskyttelses- og kontrolenheder, der bruges til strømafbrydelse, mens afbryderkontakter er passive sikkerhedsanordninger, der bruges til at skabe synlig isolation. Vores 11kV MV vakuumafbryder med isolatorafbryder muliggør en sikker kredsløbsbrudsekvens:vakuumafbryderen afbryder kredsløbet, efterfulgt af afbryderkontakten, og danner et let vedligeholdeligt isolationspunkt, typisk synligt gennem et observationsvindue eller mekanisk indikator. Denne kombination af vakuumafbryder og afbryderkontakt er en afgørende og pålidelig komponent i mellemspændingsafbryderudstyr.

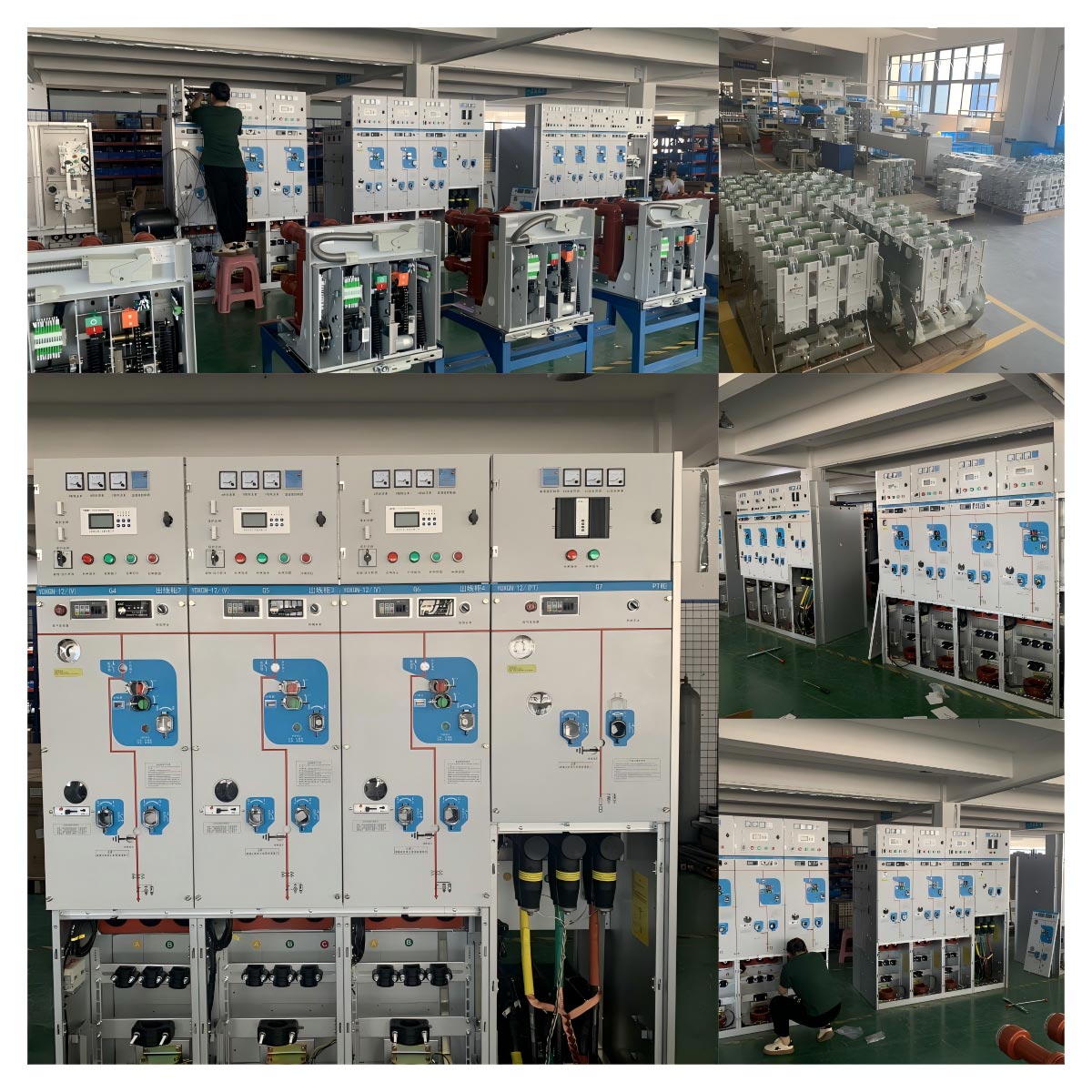

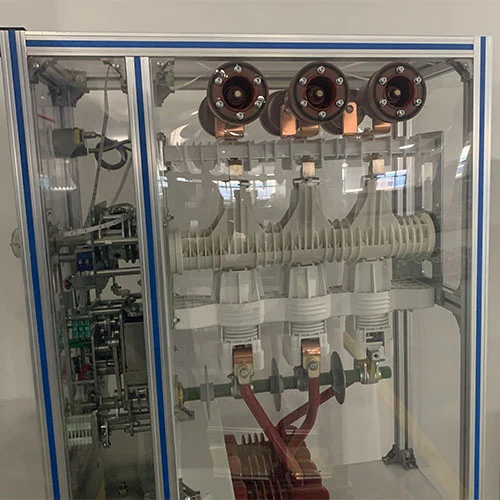

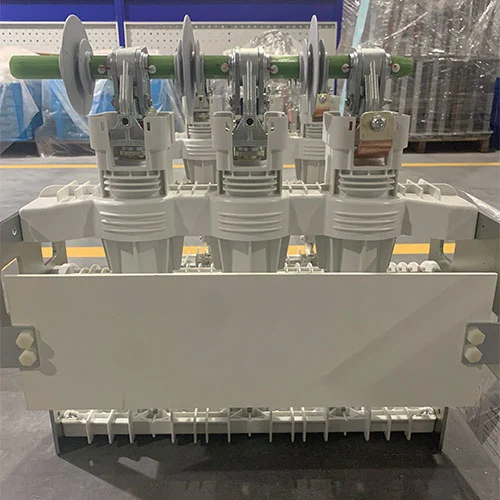

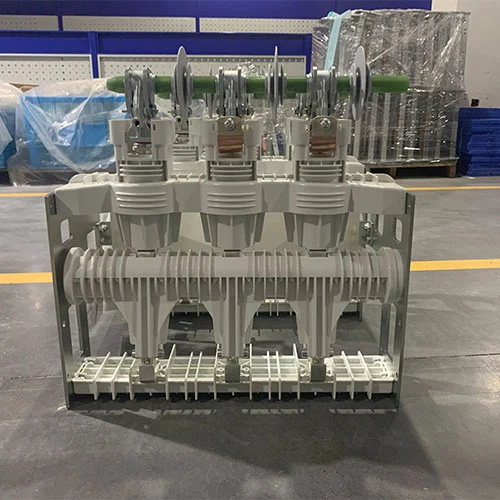

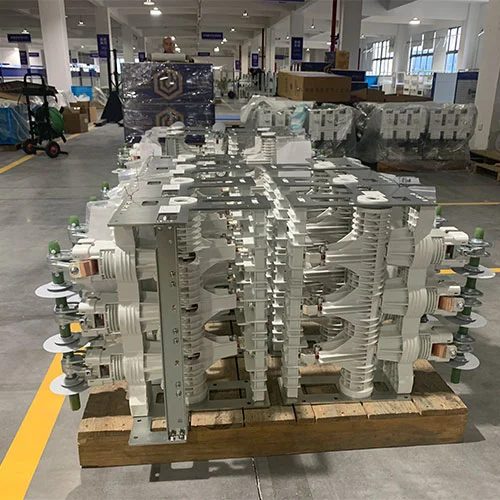

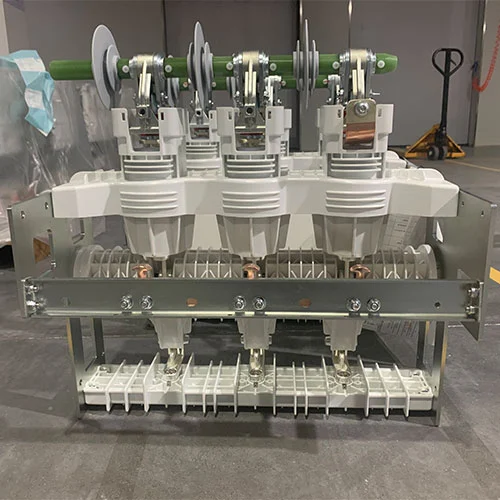

Produktudstilling
