11KV mellemspænding VCB afbryder med isoleringsmekanisme

11KV mellemspænding VCB-kredsløbsafbryder med isoleringsmekanisme spiller en meget vigtig rolle i beskyttelsen og styringen af ​​strømfordelingssystemer. I miljøvenlige koblingsanlæg arbejdede disse driftsmekanismer normalt for at reducere miljøpåvirkningen og opretholde en god ydeevne. Betjeningsmekanismen kan sikre, at afbrydere afbryder fejlstrømme omgående og skifter drift pålideligt. Afbryderens betjeningsmekanismer tiltager holdbare materialer, effektive energilagringsmetoder, som kan minimere vedligeholdelse og fejlfrekvenser. Masser af afbryderfejl er forbundet med betjeningsmekanismen, hvilket gør vigtigheden af ​​robust materiale og regelmæssig tilstandsvurdering.

Produkthøjdepunkter

Model og betydninger

Hvad er en driftsmekanisme?

Betjeningsmekanismen er en enhed til en afbryder eller afbryder, som genererer, lagrer og frigiver mekanisk energi for at åbne eller lukke elektriske kontakter. Denne betjeningsmekanisme består af et energilagringsmedium, et aktiveringssystem og sammenlåsningsanordninger, som er til at forhindre fejlbetjening. Afhængigt af design og kraftkrav kan en enkelt mekanisme betjene en fase eller alle tre faser af et højspændingssystem. Almindelige typer omfatter C-tyoe, G-Type, V-type og F-type betjeningsmekanismer. I miljøvenlige paneler og ringhovedenheder er de fjederbetjente mekanismer meget brugt som deres enkelhed, pålidelighed og miljøvenlige.

Arbejdsprincip

Betjeningsmekanismen er en komponent i 11kV mellemspændings-VCB-kredsløbsafbryderen med isolerende mekanisme. Dens funktion er at generere, lagre og frigive mekanisk energi for at åbne eller lukke de elektriske kontakter. Betjeningsmekanismen består af et energilagringsmedium, et drivsystem og låseanordninger for at forhindre fejlbetjening. Afhængigt af det specifikke design og belastningskrav kan en enkelt driftsmekanisme betjene et enkeltfaset kredsløb i et højspændingssystem eller samtidig betjene alle trefasede kredsløb.

Almindelige typer omfatter Type C, Type G, Type V og Type F betjeningsmekanismer. I miljøvenlige koblings- og ringhovedenheder er fjederbetjeningsmekanismer meget brugt på grund af deres enkle struktur, pålidelige drift og miljøvenlighed.

Betjeningsvejledning - 11KV mellemspænding VCB afbryder med isoleringsmekanisme

1. Drift af energilagring

1. Fastgør betjeningsmekanismen på koblingsskabet.

2. Fastgør det dedikerede håndtag på betjeningsskaftet i nederste højre side af mekanismen.

3. Drej håndtaget med uret, indtil et hørbart "klik" høres. Dette indikerer:
Energilagringsindikatoren har aktiveret mikroswitchen fuldt ud.
Energilagring er afsluttet.

4. Under elektrisk drift gemmer mekanismen automatisk energi ved opstart.

5. Efter energilagring afbrydes motorkredsløbet, og den lagrede energi bevares, indtil systemet frigiver den for at lukke kredsløbet.

6.Vigtigt: Sørg for, at sekundære kredsløb er korrekt tilsluttet og fejlfri før brug.

2. Lukkedrift

Manuel betjening:

1.Tryk på den grønne knap for øjeblikkeligt at frigive den lagrede lukkeenergi.

2. Mekanismen driver afbryderkontakterne til helt at lukke hovedkredsløbet.

Elektrisk drift:

1. Sæt strøm til den lukkende magnetspole.

2. Solenoiden frigiver den lagrede energi og lukker kontakterne.

3.Under denne proces begynder åbningsfjederen at genoplade.

4.Sikkerhedsbemærkning: Genlukning forhindres af anti-fejlfunktionslåsen, indtil systemet er klar.

3. Åbning

Manuel betjening:

1.Tryk på den røde knap for at frigive den lagrede åbningsenergi.

2. Mekanismen driver afbryderkontakterne for at åbne hovedkredsløbet.

Elektrisk drift:

1. Sæt strøm til den åbnende magnetspole.

2. Solenoiden frigiver energi omgående, hvilket sikrer hurtig kontaktadskillelse.

3. Betjeningsmekanismen fuldender hovedkredsløbsåbningen pålideligt.

4. Sikkerheds- og vedligeholdelsestips

Disse procedurer sikrer sikker, pålidelig omskiftning, samtidig med at spærringer og automatisk genlukning opretholdes.

Regelmæssig testning anbefales ved brug af standardafbryderanalysatorer.

Inspicer energilagringsfjedre, sammenlåsninger, og smør bevægelige dele hver 6.-12. måned.

Følg altid producentens retningslinjer for at forhindre fejlbetjening eller systemskader.

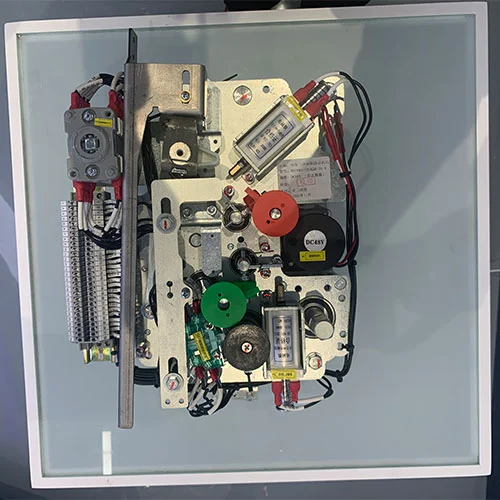

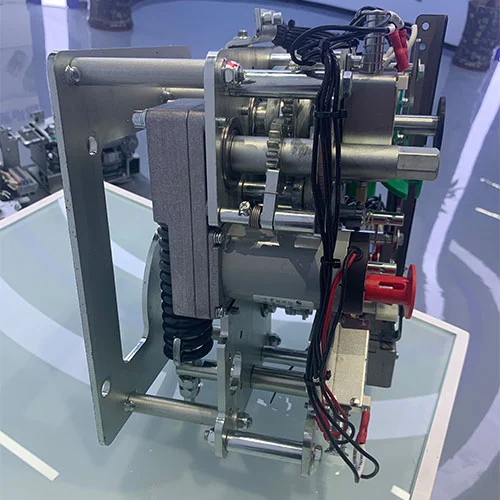

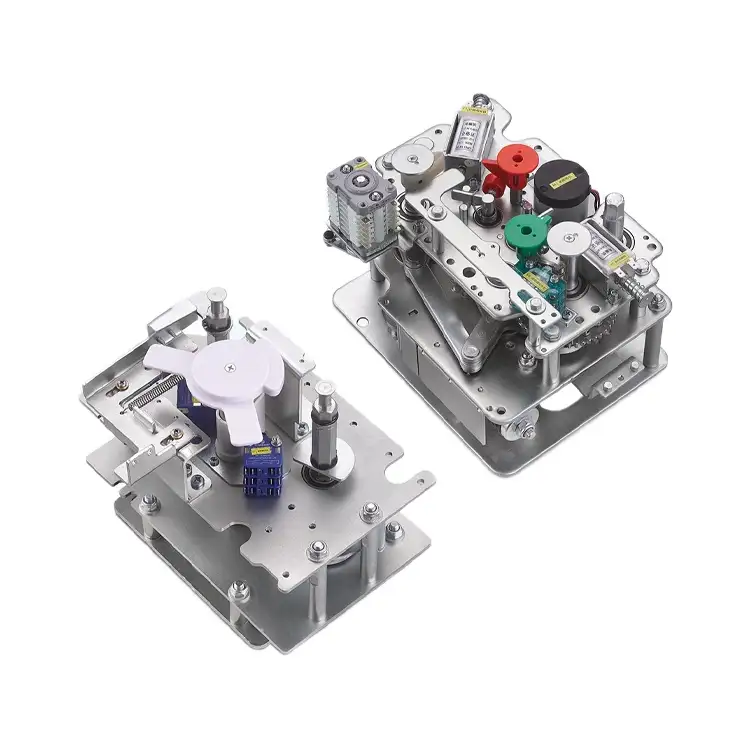

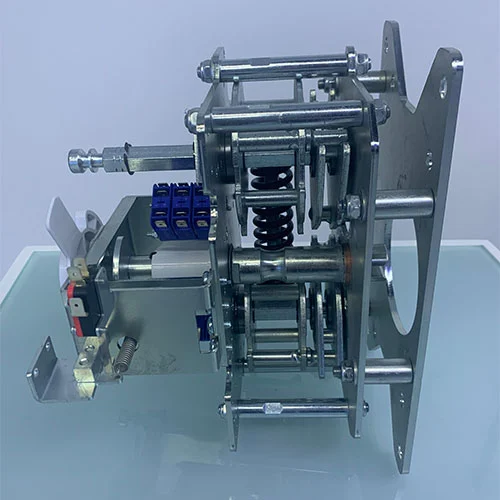

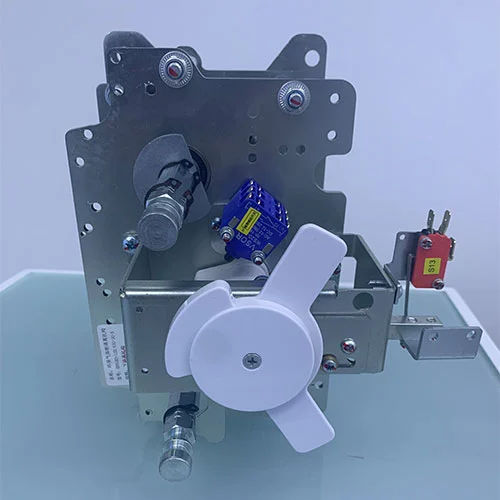

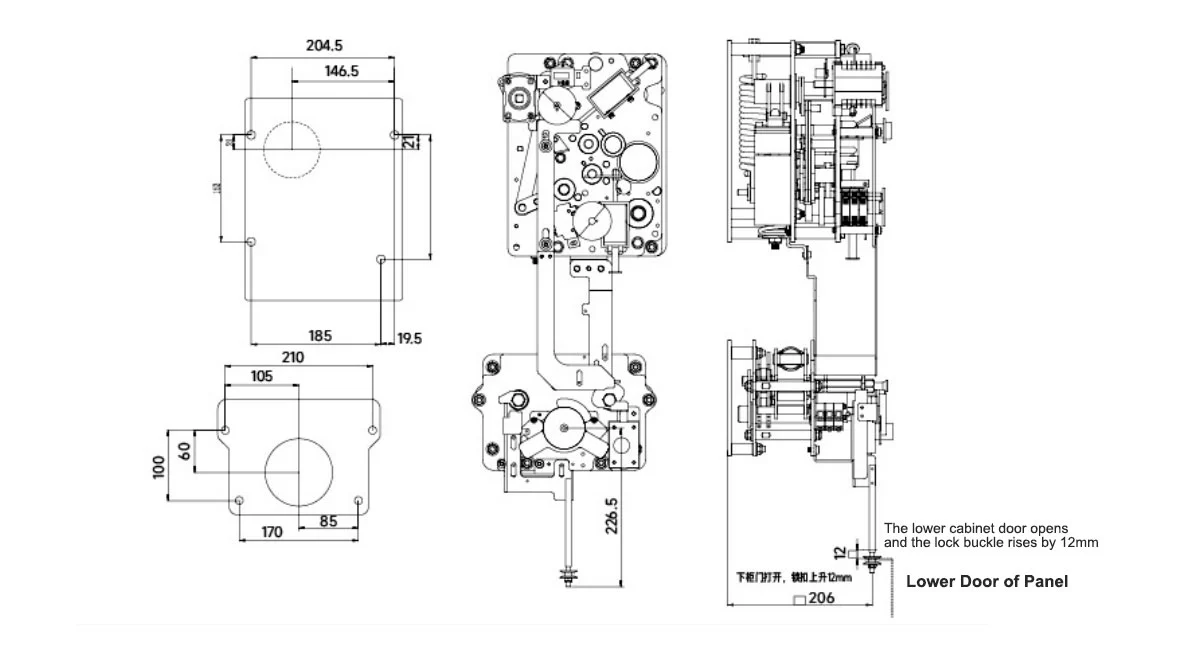

Udseende og dimension

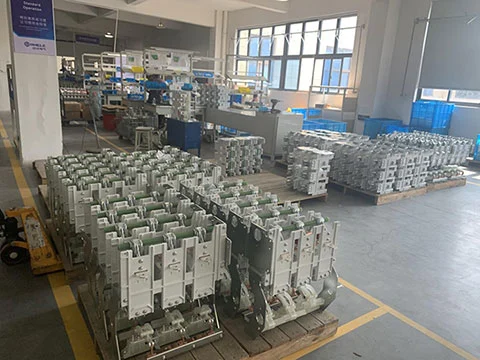

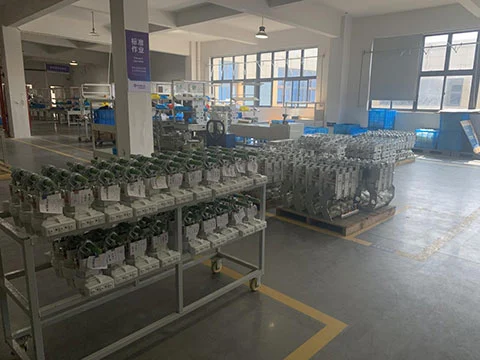

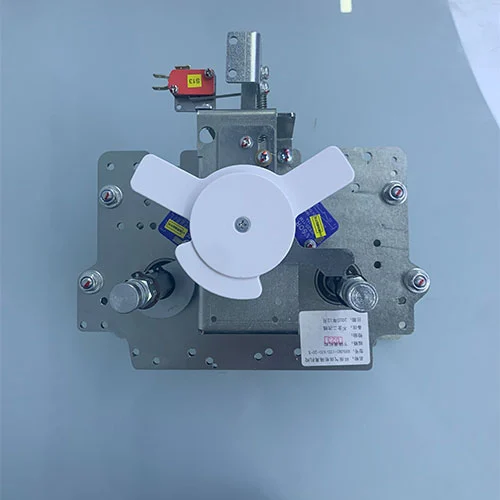

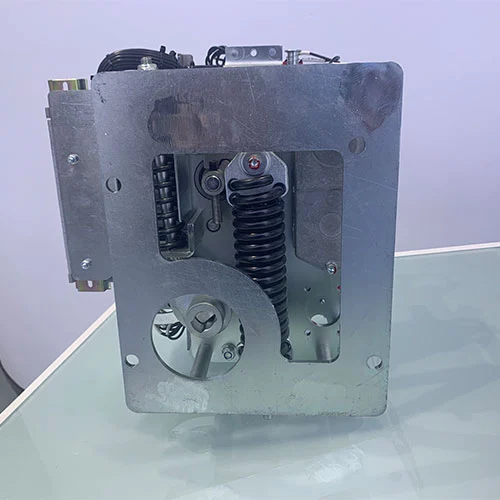

Produktudstilling

FAQ

Spørgsmål 1: Hvad er den mekaniske levetid for 11kV mellemspændings-VCB-kredsløbsafbryderen med isoleringsmekanisme?

A1: Med korrekt vedligeholdelse kan den mekaniske levetid overstige 10.000 cyklusser.

Q2: Kan dette produkt tilpasses?

A2: Ja, vi kan levere OEM / ODM-tjenester i henhold til specifikke spændingsniveauer eller miljøkrav.

Q3: Er det velegnet til miljøvenligt koblingsudstyr?

A3: Selvfølgelig. Dette produkt er meget udbredt i bæredygtighedsfokuserede applikationer såsom GIS, RMU og luftisoleret koblingsudstyr.

Q4: Hvilke standarder overholder den?

A4: GB1984-2014 og GB/T1985-2023.

Q5: Hvor ofte skal vedligeholdelse udføres?

A5: Vedligeholdelse anbefales hver 6.-12. måned, inklusive kontrol af energilagring, kontrol af låsemekanismer og smøring.

Sikkerhed og vedligeholdelse

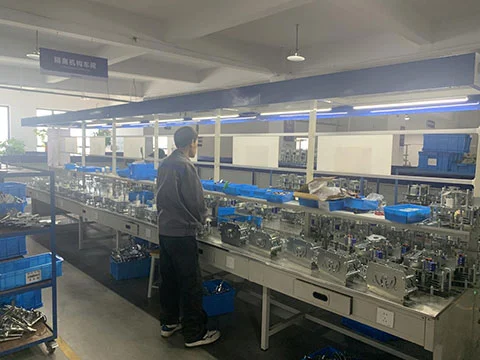

Coteneles fabrik leverer omfattende test- og vedligeholdelsessupport. Alle mekanismer inspiceres før forsendelse og leveres med teknisk vejledning fra vores fabriksingeniører for at sikre sikker og pålidelig drift.

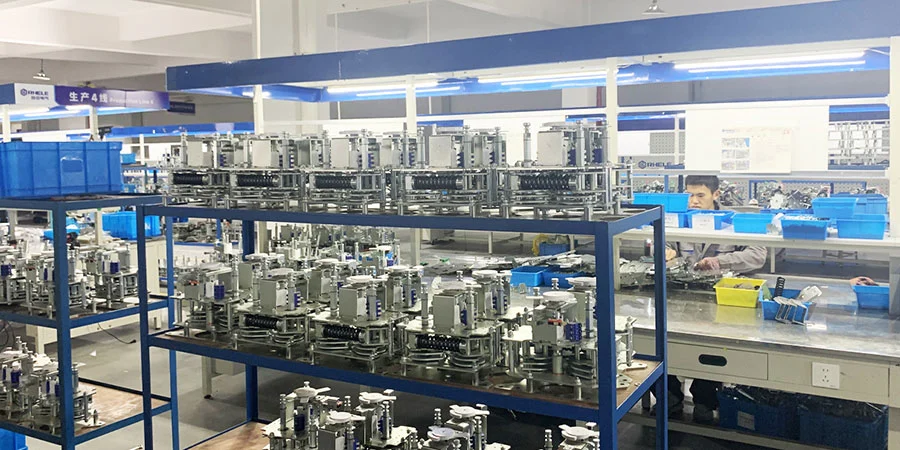

Produktudstilling
