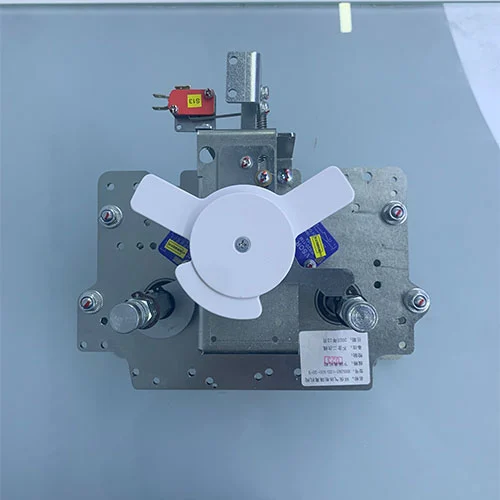

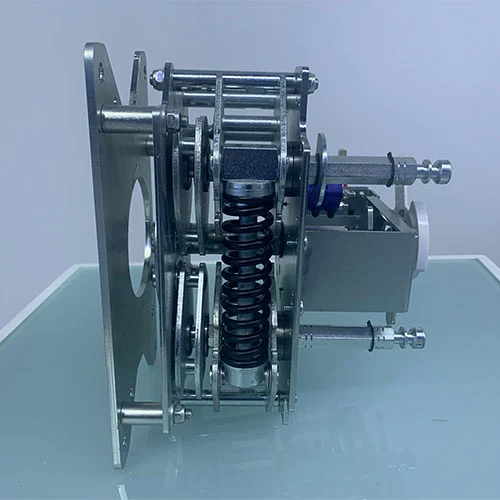

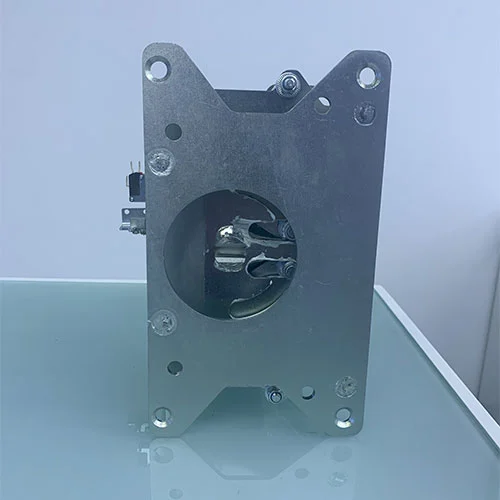

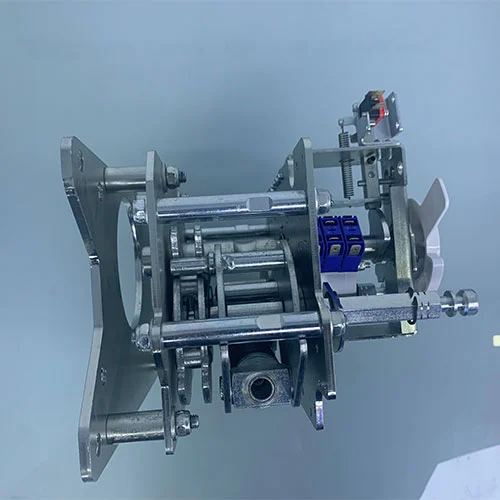

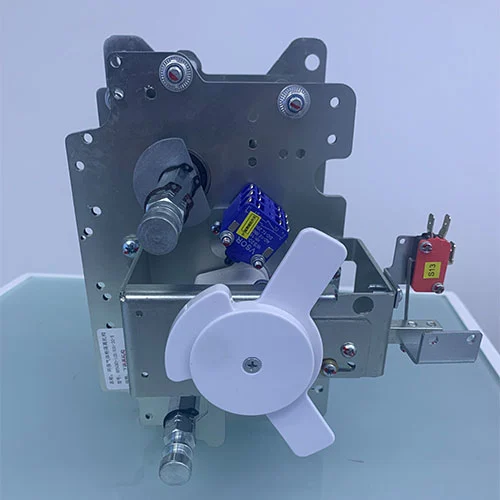

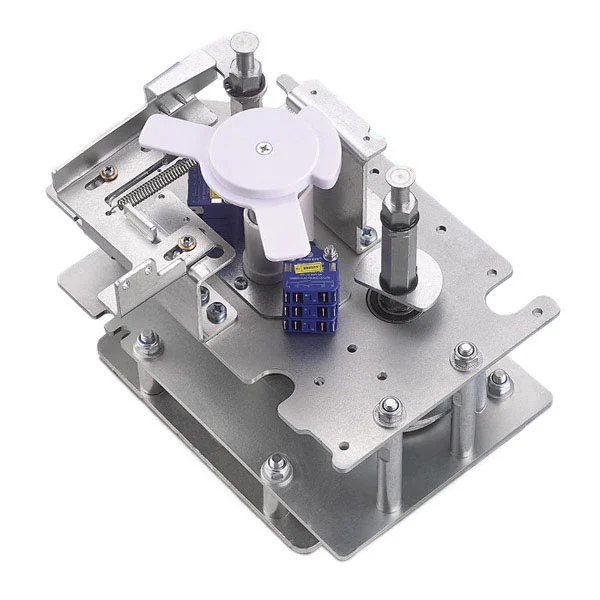

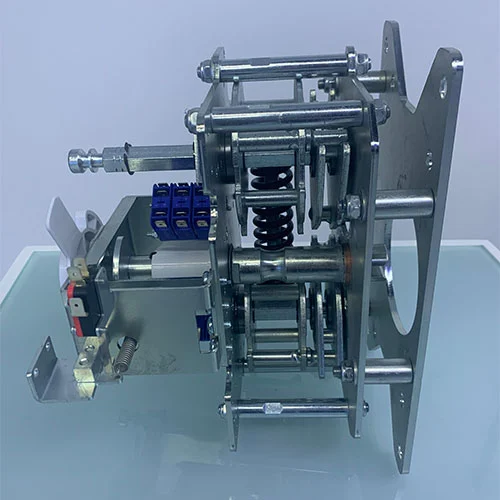

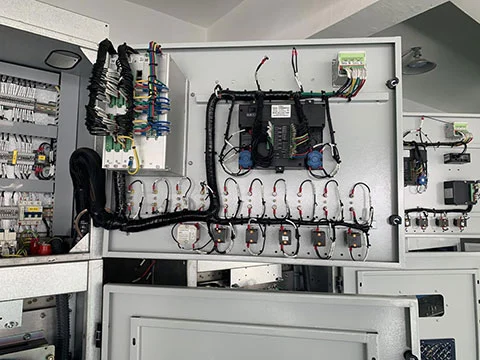

11KV isoleringsmekanisme for mellemspændings indendørs paneler

11KV-isoleringsmekanismen til indendørs paneler med mellemspænding er en isoleret betjeningsmekanisme, der bruges til åbning og lukning af afbryderkontakter og jordforbindelseskontakter i miljøvenlige gasisolerede koblingsanlæg (GIS). Denne betjeningsmekanisme for afbryderafbryder bruger et fjederenergilagringssystem til at drive afbryderkontakten, og kompressionsfjederen over-center energilagringsmekanisme styrer jordingskontaktens operationer. Denne afbryderbetjeningsmekanisme har tre forskellige arbejdspositioner: Lukket (ON), Åben (OFF) og Jordet (JORD). Betjeningsmekanismen har fem-forebyggende mekanisk sammenlåsningsfunktion for at sikre driftssikkerhed og sekvensoverholdelse.

Model og mening

Tekniske specifikationer

Hvordan betjener man dette produkt korrekt?

Alle operationer af KDSGM-12D/630-20 11KV isoleringsmekanisme til indendørs paneler med mellemspænding udføres ved hjælp af et dedikeret sekskantet håndtag indsat i den tilsvarende drivaksel.

1. Lukning af afbryderkontakten

Sørg for, at panelets jordingskontakt er i OFF-positionen.

Indsæt håndtaget i den sekskantede aksel på højre side af mekanismen.

Drej ca. 90° mod uret for at lukke afbryderkontakten.

Når afbryderkontakten er LUKKET, blokeres jordingskontaktporten af ​​en indikatorplade, hvilket forhindrer usikker betjening.

2. Åbning af afbryderkontakten (OFF)

Indsæt håndtaget i den sekskantede aksel på oversiden af ​​mekanismen.

Drej ca. 90° med uret for at åbne afbryderkontakten.

Når den er ÅBEN, kan operatøren enten lukke afbryderen igen eller betjene jordingskontakten.

3. Betjening af jordingskontakten

Kun tilladt, når afbryderen er helt ÅBEN.

Indsæt håndtaget i den sekskantede aksel på venstre side af mekanismen.

Drej 90° med uret for at lukke jordingskredsløbet, eller 90° mod uret for at åbne det.

Når jordingskontakten er LUKKET, er afbryderkontaktens port blokeret, hvilket bibeholder interlock-integriteten og sikrer sikker drift.

Nøgle sikkerhedsfunktioner

Fem-forebyggende sammenlåsning: Forhindrer utilsigtet jordforbindelse af et strømførende kredsløb eller energi til et jordet kredsløb.

Visuelle indikatorer: Viser tydeligt kontaktpositioner til operatøren.

Håndhævelse af sekventiel drift: Sikrer, at afbryderkontakten og jordingskontakten altid betjenes i den rigtige rækkefølge.

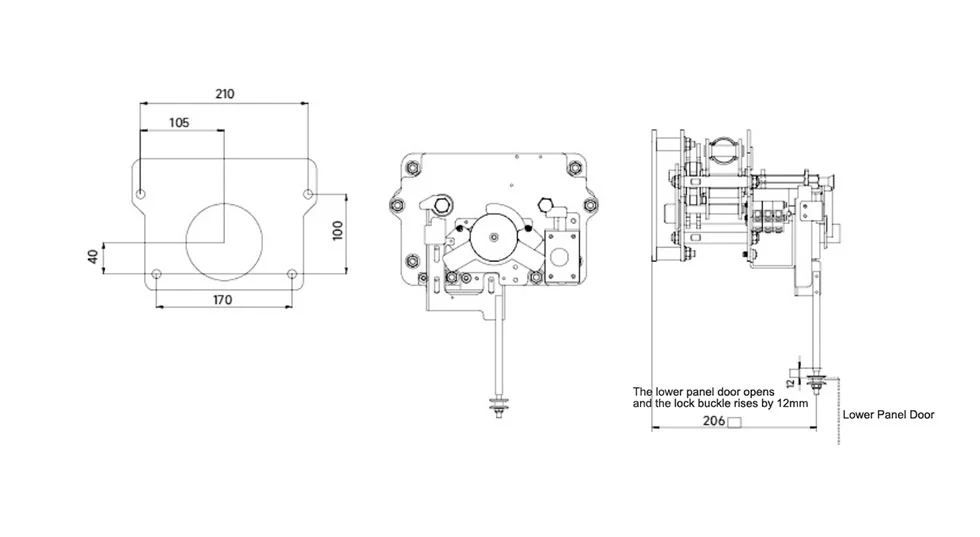

Udseende og dimension

Ansøgningsomfang

Denne 11KV isoleringsmekanisme til indendørs paneler med mellemspænding er specifikt designet som en matchet komponent til tre-positions (ON-OFF-JORD) isolations- og jordingskontakter installeret i mellemspændings, miljøvenlige gasisolerede ringhovedenheder (RMU'er) og koblingspaneler. Den er velegnet til applikationer, der kræver strenge sikkerhedslåse og pålidelig fjederbetjent omskiftning i forsynings-, kommercielle og industrielle strømdistributionssystemer.

FAQ

Q1: Hvad er den korrekte driftssekvens mellem afbryderkontakten og jordingskontakten?

A: Sikkerhedslåsene skal håndhæves i en streng rækkefølge. Jordafbryderen kan kun betjenes (lukkes eller åbnes), efter at afbryderen er helt ÅBEN. Afbryderen må kun betjenes, når jordingskontakten er helt åben. Overholdelse af denne sekvens forhindrer farlig lukning af jordingskontakten til et strømførende kredsløb.

Spørgsmål 2: Hvordan fungerer "fem-forebyggende sammenlåsningsfunktion" for denne betjeningsmekanisme?

A: Sammenlåsningsfunktionen fungerer primært gennem et mekanisk design. når afbryderkontakten eller jordingskontakten er i positionen LUKKET, vil den fysiske barriereplade blokere den modsatte kontakts betjeningsaksel. Denne isoleringsmekanisme vil sikre, at vigtige sikkerhedsoperationer forhindres, herunder jordforbindelse af et strømførende kredsløb, strømforsyning af et jordet kredsløb og adgang til kammerets indre, mens udstyret er strømførende.

Spørgsmål 3: Hvilke standarder overholder denne 11KV isoleringsmekanisme for mellemspændingspaneler?

A: Mellemspændingsindendørspanelerne er fremstillet og fuldt testet i overensstemmelse med den kinesiske nationale standard GB/T 1985-2023 "Højspændingsvekselstrømsafbrydere og jordafbrydere" og andre relevante tekniske specifikationer for koblingsudstyrskomponenter.

Q4: Er betjeningshåndtaget universelt til alle operationer?

A: Ja, et enkelt dedikeret sekskantet håndtag bruges til alle operationer. Den kan dog kun indsættes i den specifikke betjeningsaksel, som ikke er blokeret af interlock-indikatorpladen på et givet tidspunkt, og derved håndhæver den korrekte procedure.

Q5: Hvordan kan operatøren visuelt bekræfte kontakternes aktuelle position?

A: Mekanismen har en tydelig positionsindikator. Desuden giver interlock-systemet et direkte visuelt signal: Hvis en betjeningsport er dækket af indikatorpladen, er den tilsvarende kontakt i LUKKET position, og den alternative kontakt er sikker at betjene (hvis dens port er tilgængelig).

Hvorfor vælge Cotenele-produkter?

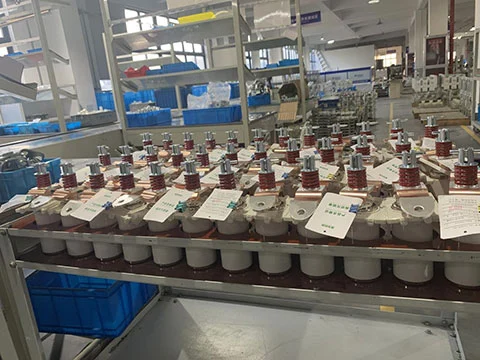

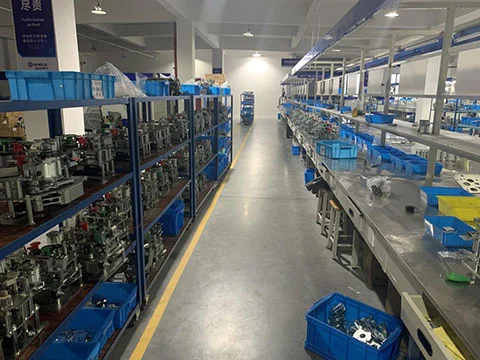

Egen produktion:Ejer over 30.000 kvadratmeter fabriksareal og er ISO9001, ISO14001 og ISO45001 certificeret.

Pålidelighed:Anvendes i talrige el-, metro-, petrokemiske og industrielle projekter.

Hurtig tilpasning:Leverer OEM/ODM-tjenester til producenter af koblingsudstyr.

Miljøinnovation:Fokuserer på miljøvenlige GIS-komponenter.

Teknisk ekspertise:Et erfarent ingeniørteam sikrer produktsikkerhed, nøjagtighed og holdbarhed.
