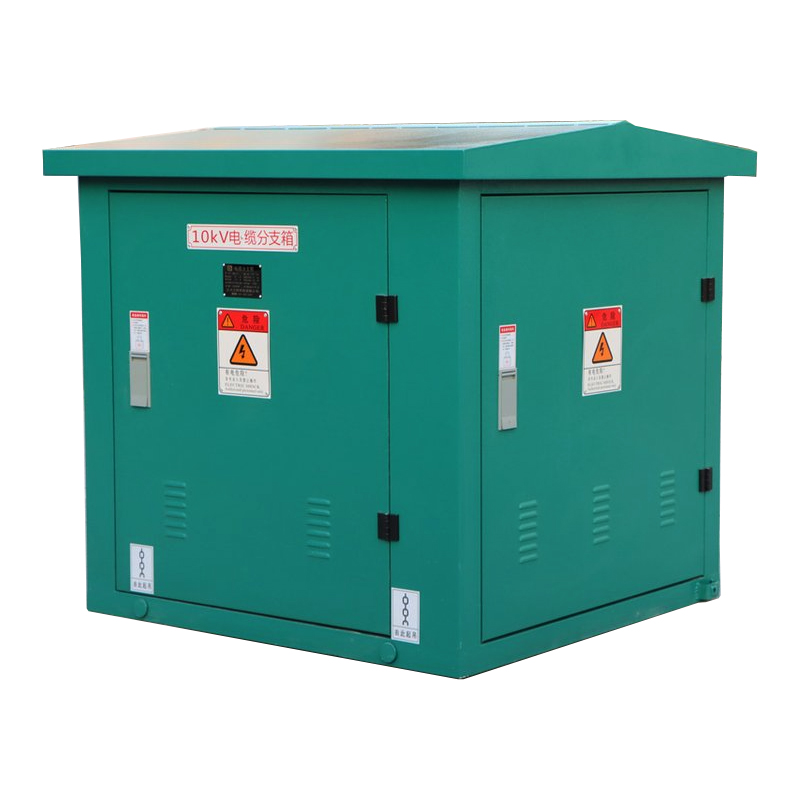

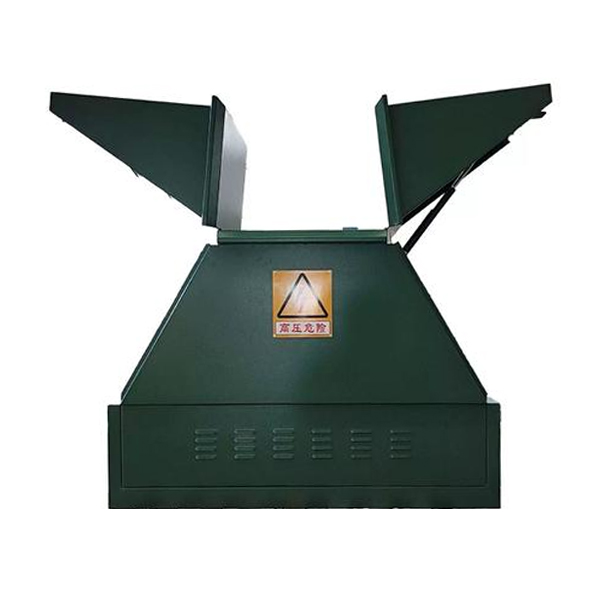

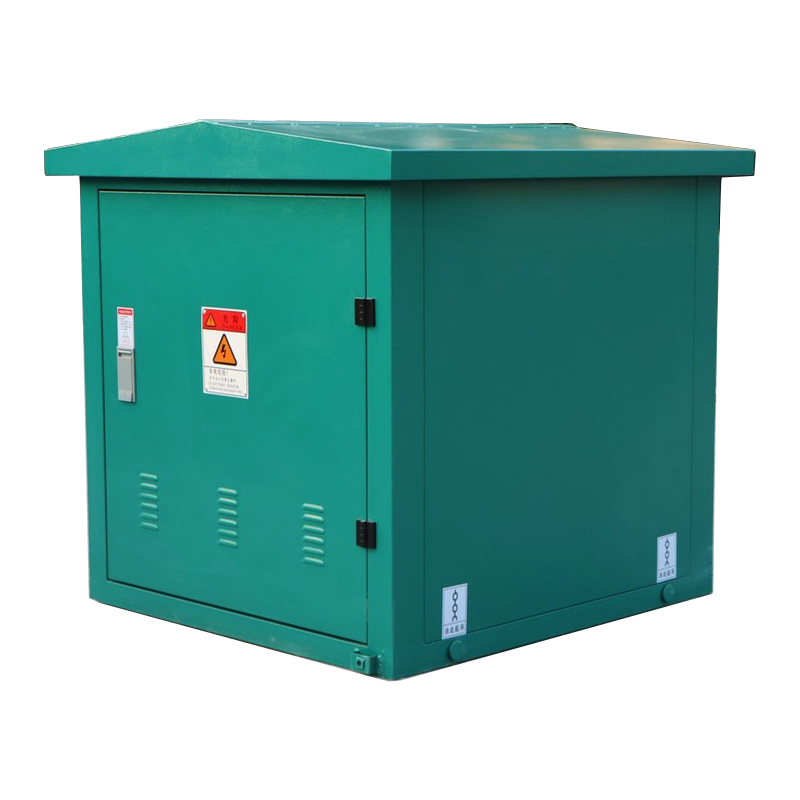

22KV ledningsboks forbindelseskabel distributionspanel

22KV Wiring Box Junction Cable Distribution Panel fremstillet af Cotenele er en yderst pålidelig, fuldt isoleret, fuldt forseglet udendørs distributionsenhed, der adresserer problemer med stor jordbesættelse og lav sikkerhed i traditionelle luftledninger, hvilket muliggør "underjordisk kabling" og "oliefri transformation" af elnet. 24kV og nominel frekvens på 50Hz. Den er installeret ved knudepunkter eller forgreningspunkter af strømkabler for at distribuere en indgående feeder til flere udgående feeders, almindeligvis brugt i ringnetværk eller radiale distributionssystemer.

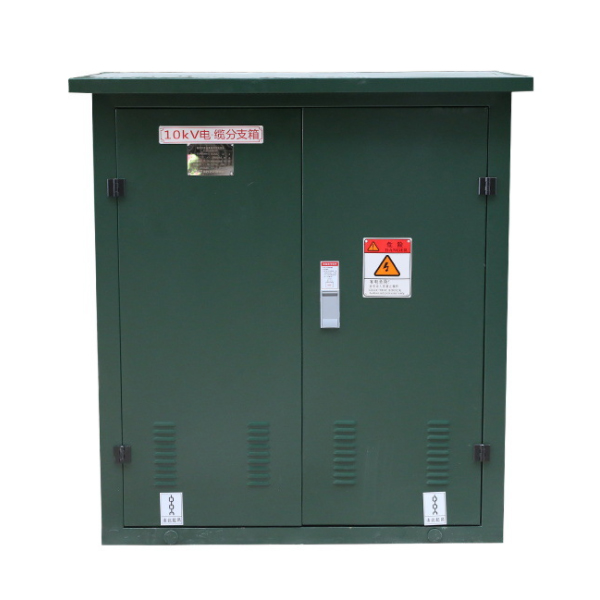

Struktur og komponenter

Cotenele Box Junction Cable Distribution Panel kabinetstrukturen er kompakt, robust og holdbar og inkluderer følgende to dele:

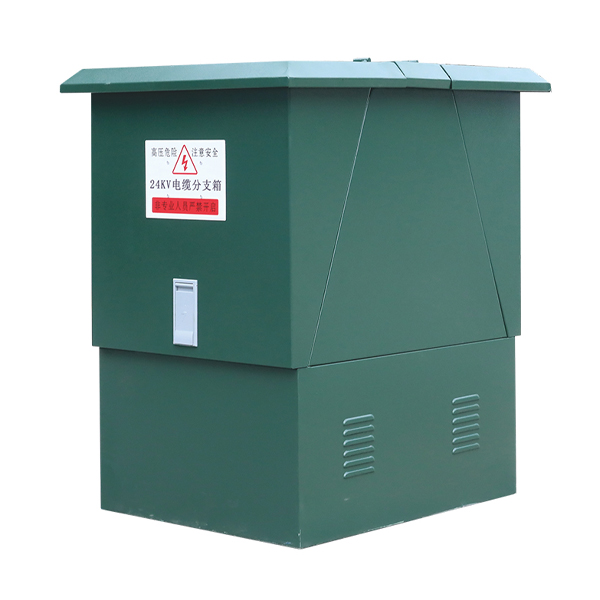

1. Indkapsling

• Materiale: Skalmaterialet i 22KV Wiring Box er normalt lavet af rustfrit stål, koldvalset stålpulverbelægning eller galvaniseret stål, som har fremragende korrosionsbestandighed og mekanisk slagfasthed.
• Beskyttelsesgrad: Skalmaterialet på 22KV Junction Cable Distribution Panel er normalt lavet af rustfrit stål, koldvalset stålpulverbelægning eller galvaniseret stål, som har fremragende korrosionsbestandighed og mekanisk slagfasthed.
• Beskyttelsesgrad: Kapslingsbeskyttelsesgraden for kabelfordelingspanelet når typisk IP33 eller højere (f.eks. IP34D) baseret på de nyeste standarder, kan give regn-, støv- og korrosionsbeskyttelse til barske udendørs miljøer.
• Strukturelt design: Dette Junction Cable Distribution Panels mekaniske styrke er høj nok, og det er udstyret med en regntæt rille og tætnende pakningsdør, interne kabelklemmer og jordforbindelsesklemmer.

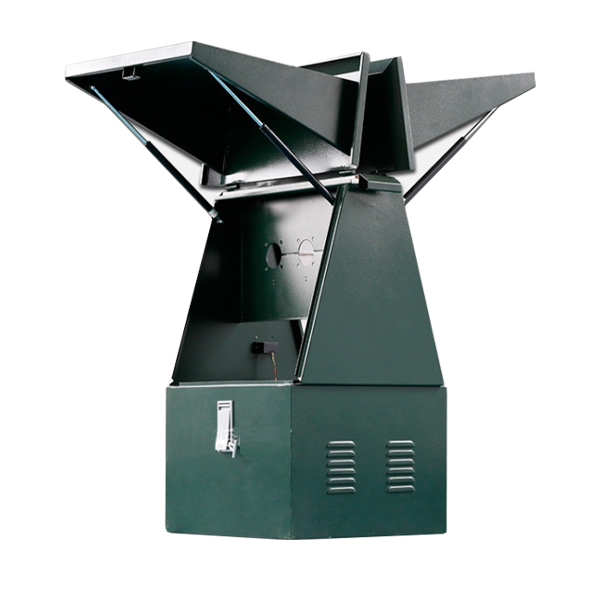

2. Indvendige rum og komponenter

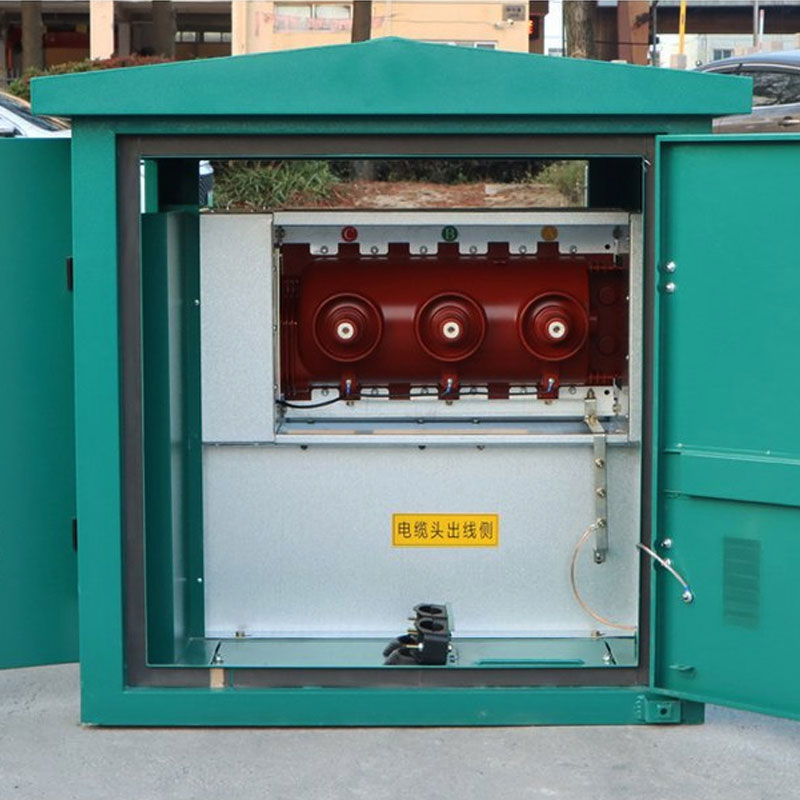

• Samleskinnerum (kernekonnektor): 22KV Junction Cable Distribution Panel  bruger typisk rør (dobbelt-ende-stik) eller præfabrikerede silikonegummiskinner som ledende konnektorer. Samleskinnestrukturen vedtager luft- eller solid isolering, som kan opnå et klart kabellayout uden behov for store spændvidder.

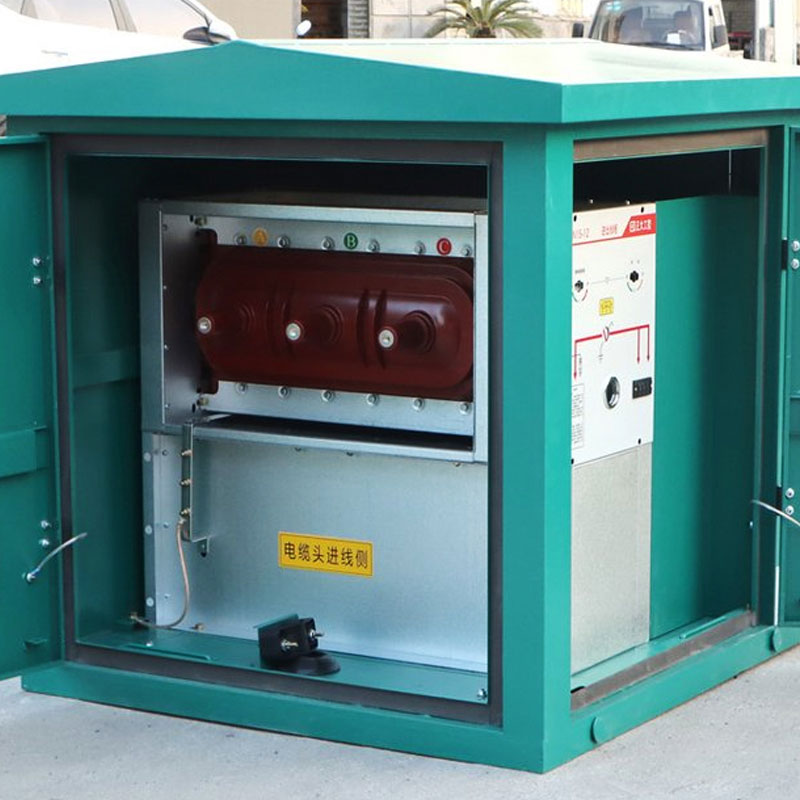

• Kabelstik (adskillelige stik): Kernekomponenterne i 22KV Wiring Box inkluderer hovedsageligt 630A hovedkredsløbsstikket, som er fastgjort med bolte til at danne hovedkanalen, og 200A grenstikket, som er forbundet til brugersiden gennem strømførende tilslutning.
• Jordingssystem: Der er en hovedjordingsskinne inde i boksen med 22KV Wiring Box Junction Kabelfordelingspanel, Alle metalkomponenter og kabelafskærmningslag inde i 22KV Wiring Box skal være pålideligt jordet for at sikre sikker drift.

Valgfri funktionelle komponenter:

• Spændingstilstedeværelsesindikator: Hovedfunktionen af ​​denne komponent er at vise, om samleskinnen eller kablet er strømførende eller ej, forhindre utilsigtet kontakt og sikre personalesikkerhed.
• Overspændingsafleder: Lynafledere er installeret på den indgående eller udgående side for at forhindre skader på udstyr forårsaget af lynoverspænding.
• Fejlindikator: Denne indikator er installeret på kablet for hurtigt at lokalisere placeringen af ​​udstyrsfejl.
• Belastningsafbryderenhed: I kabelforgreningsbokse af afbrydertype bruges SF6- eller vakuumtype belastningsisoleringsafbrydere normalt til at afbryde belastningsstrømmen.

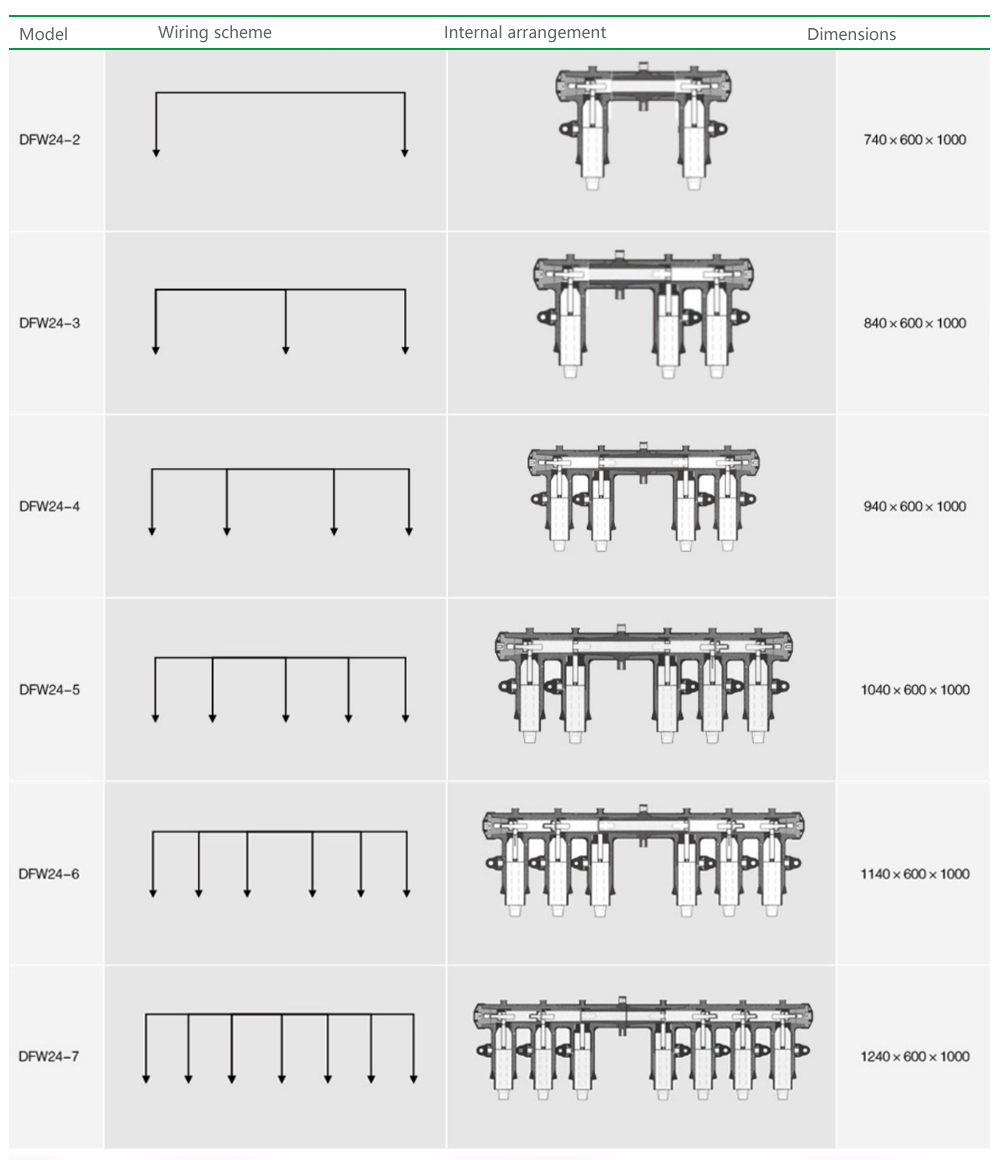

Vigtigste tekniske parametre

Ofte stillede spørgsmål (FAQ)

1. Sp: Hvordan opnås "live-pluggable" i 24kV kabelforgreningsbokse?

A: Dette gælder hovedsageligt 200A-stikkene i filialbokse af amerikansk type. Disse stik har interne lysbueslukkende egenskaber eller speciel konstruktion, og med et dedikeret betjeningsværktøj kan de tilsluttes/frakobles under belastning og fungerer som en belastningsafbryder. Bemærk: 630A hovedkredsløbskonnektorer må aldrig tilsluttes/frakobles. de må kun skrues ind/ud med værktøjet efter frakobling.

2. Sp: Hvorfor er nogle grenkasser dyre, mens andre er billige?

A: Prisforskelle kommer hovedsageligt fra interne materialer (importeret silikonegummi vs. indenlandsk, fuldkobberledere vs. andre), kapslingsmateriale (rustfrit stål vs. almindeligt malet stål) og inklusion af koblingsenheder. En afgreningsboks med en SF6-afbryder koster væsentligt mere end en basistype.

3. Sp.: Er interne stik tilbøjelige til at gå i stykker på grund af fugtindtrængning?

A: Afgreningskasser af høj kvalitet bruger præfabrikerede silikonegummiforbindelser. Silikonegummi har fremragende hydrofobicitet og høj elasticitet. Når den er korrekt installeret (ren grænseflade), er tætningen med kablet ekstremt effektiv, hvilket tillader kortvarig nedsænkning i vand. Fugtbestandighed er meget stærk med korrekt installation.

4. Sp: Hvad er forskellen mellem en kabelforgreningsboks og en omskifterstation (ringhovedenhed)?

A: Mellemspændingskabelforgreningsboksen har ingen intern afbryder, som ikke kan afbryde kortslutningsstrømmen og kun fungerer som et fysisk tilslutningspunkt. Ringhovedenheden (RMU) er udstyret med afbryderanordninger (afbrydere/belastningsisoleringsafbrydere) med beskyttelses-, kontrol- og målefunktioner. Kabelafgreningsboksen af ​​switchtype er placeret mellem de to, og dens funktion ligner en kompakt udendørs ringnetværksenhed.

5. Sp: Er der behov for et fundament for at installere en kabelafgreningsboks?

A: Ja. Selvom selve enheden kan jordmonteres, kræves der typisk en betonsokkel (ca. 30-50 cm høj) for at opnå korrekt kabelbøjningsradius, vandtætning, støvbeskyttelse og betjeningskomfort. Kassen er fastgjort på soklen, og der kommer kabler ind fra bunden.
