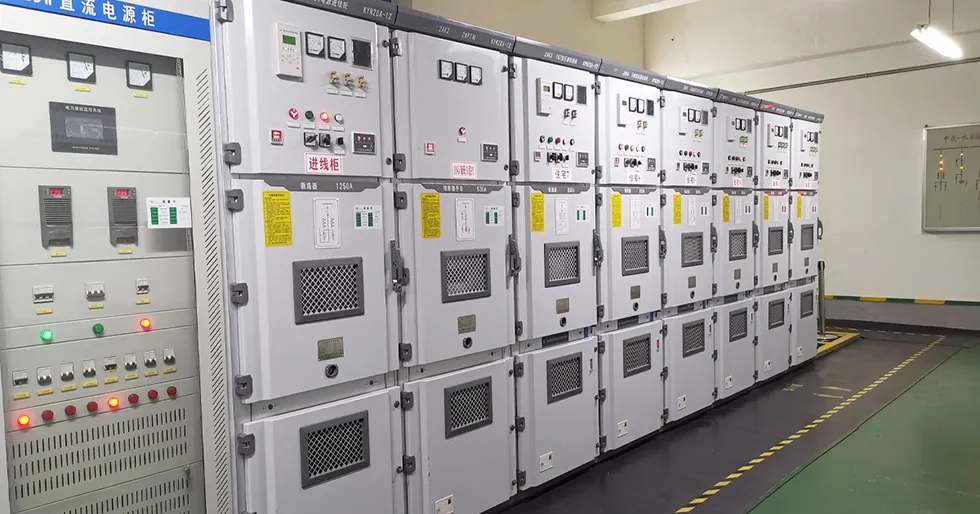

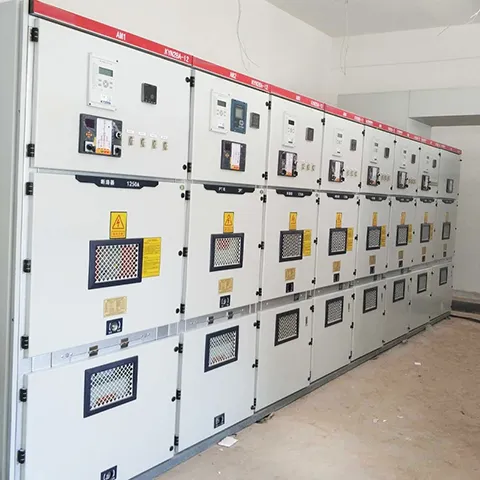

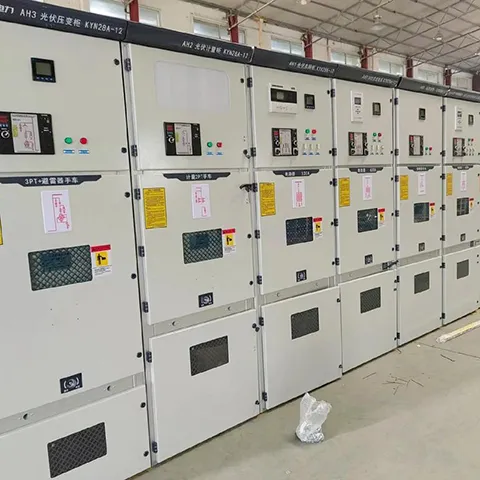

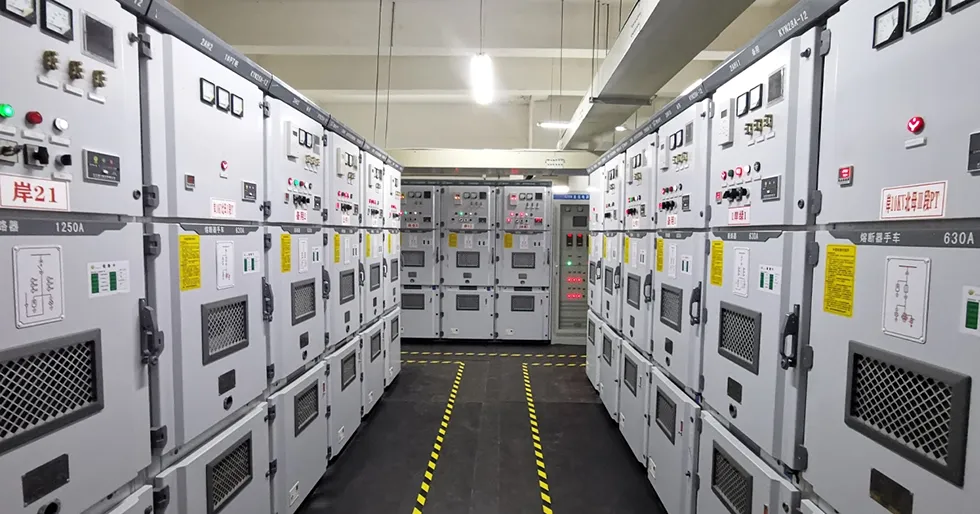

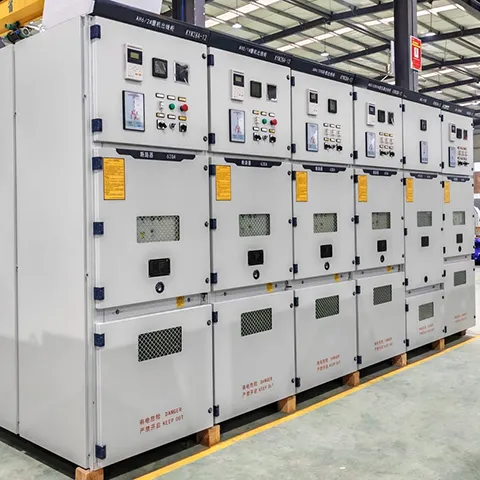

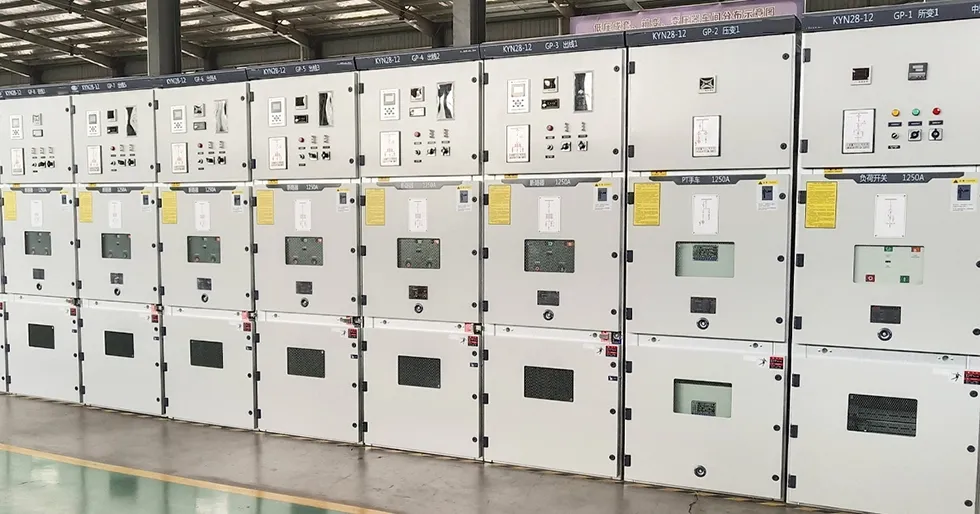

22KV mellemspænding metalbeklædt koblingsudstyr

Model og betydninger

Vigtigste tekniske parametre

1. Vigtigste tekniske parametre for koblingsudstyret

2. Vigtigste tekniske parametre for VS1-24,VN2-24 vakuumafbryder

Arbejdsforhold

Normale driftsforhold

1. Omgivelsestemperatur

Maksimum: +40°C, minimum: –15°C. Gennemsnitsværdien målt over en 24-timers periode må ikke overstige +35°C.

2. Fugtforhold

Gennemsnitlig relativ luftfugtighed for en dag: ≤95 %

Gennemsnitlig relativ luftfugtighed i en måned: ≤90 %

Gennemsnitligt vanddamptryk for en dag: ≤2,2 kPa

Gennemsnitligt vanddamptryk i en måned: ≤1,8 kPa

3. Højde

Ikke over 1000 m over havets overflade.

4. Luftens renhed

Den omgivende luft må ikke være væsentligt forurenet af støv, røg, ætsende eller brændbare gasser, dampe eller saltspray.

5. Vibration og stød

Enhver ekstern vibration eller jordbevægelse, der kan påvirke koblingsudstyret, skal være ubetydelig.

6. Elektromagnetisk interferens i sekundære systemer

Amplituden af ​​induceret elektromagnetisk interferens må ikke overstige 1,6 kV.

Særlige driftsbetingelser

Når 22KV mellemspændingsmetalbeklædt koblingsudstyr skal fungere under forhold, der overstiger de normale grænser specificeret i GB/T 11022, skal producenten og brugeren forhandle og aftale særlige foranstaltninger.

For at forhindre kondens er koblingsudstyret udstyret med varmelegemer. Disse varmelegemer skal aktiveres, når koblingsudstyret er i standbytilstand. Selv under normal drift skal man være opmærksom på at holde varmeapparaterne i drift efter behov.

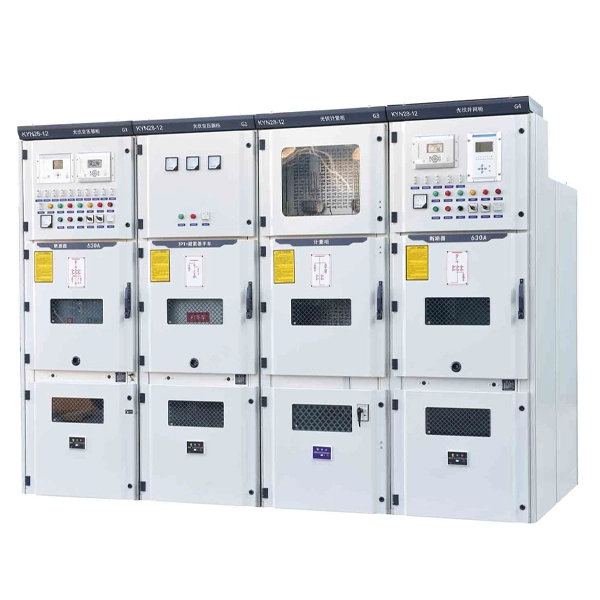

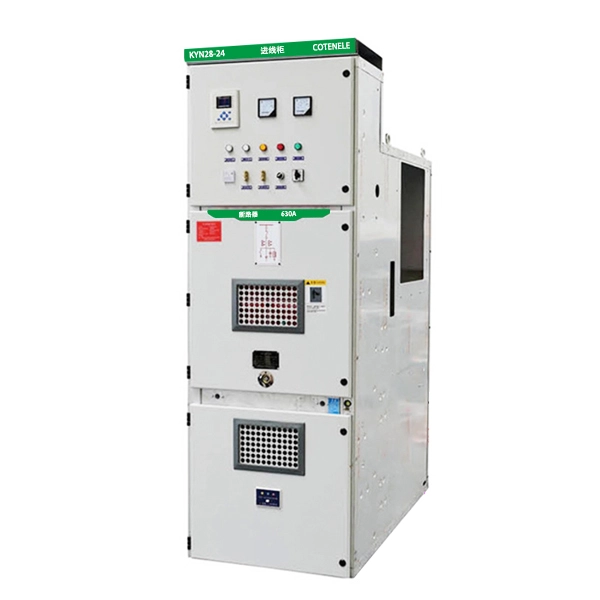

Hvad er hovedstrukturen i KYN28-24?

KYN28-24 koblingsudstyret består hovedsageligt af to dele: kabinettet og lastbilen.

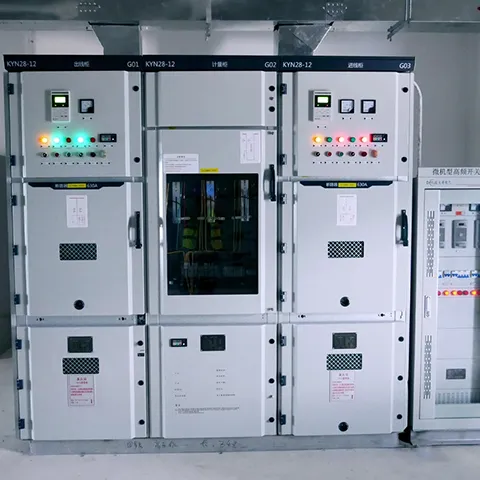

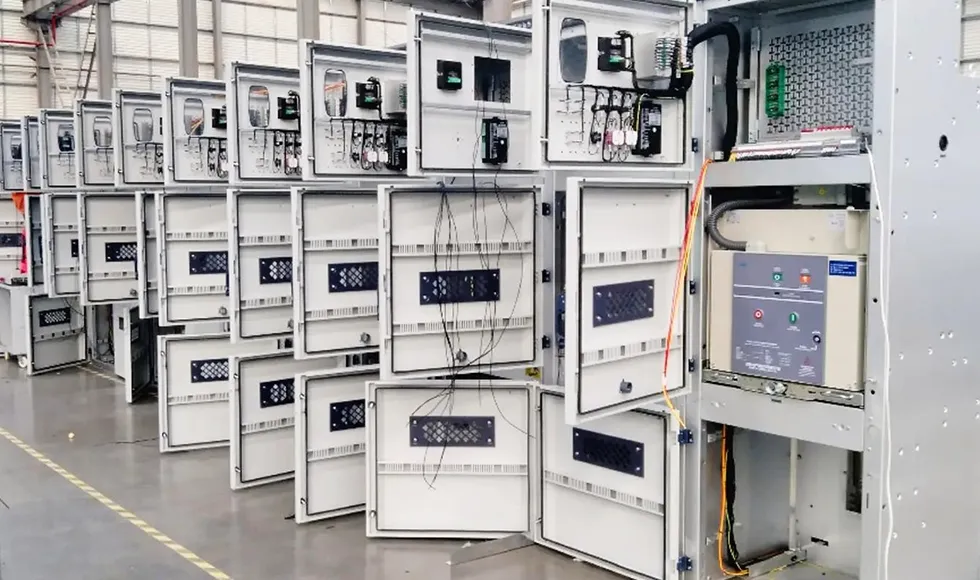

Skabsstruktur

Skabet er opdelt af metalskillevægge i fire uafhængige rum.

1. Skinnerum

Placeret i den øverste bageste del af kabinettet, bruges til installation af hovedskinnerne.

2.Circuit breaker rum

Placeret i den midterste del af skabet, bruges til at installere afbryderen lastbil.

3. Kabelrum

Kabelrummet er placeret i den nederste bageste del af skabet, bruges til tilslutning af indgående og udgående kabler. Den kan også rumme komponenter såsom strømtransformatorer og jordafbrydere.

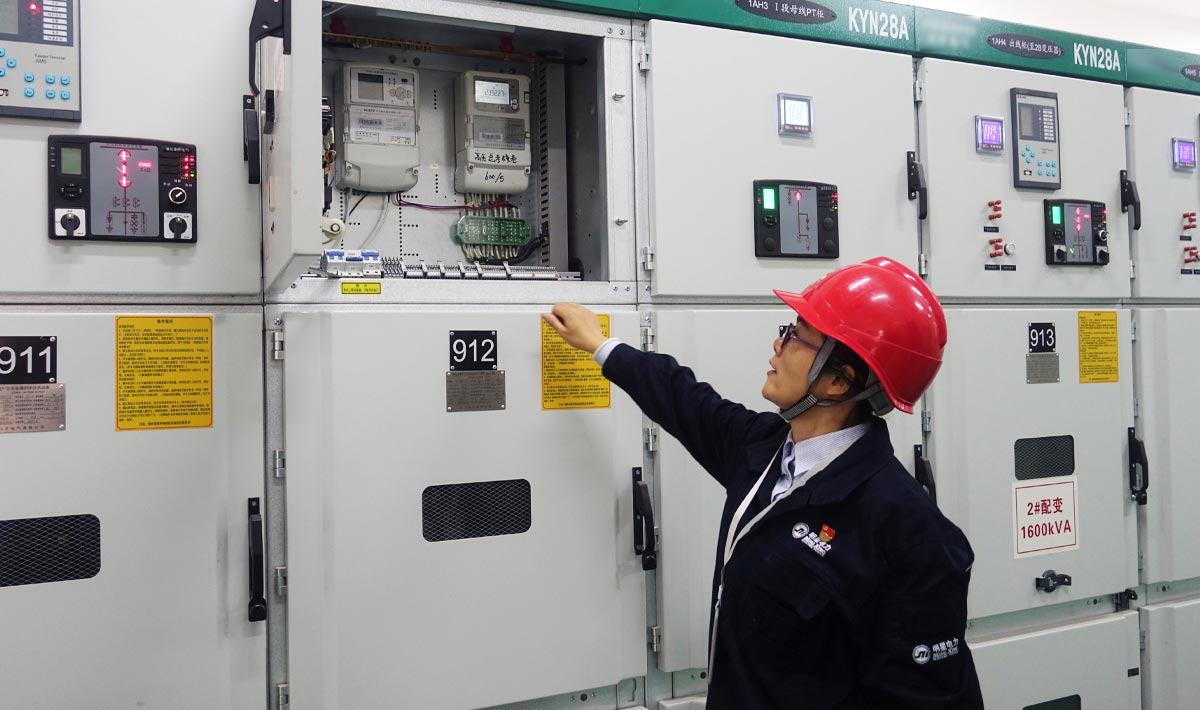

4.Relæ og instrumentrum

Placeret i den øverste forreste del af kabinettet, bruges til installation af sekundære komponenter såsom beskyttelse, kontrol og måleudstyr.

Lastbiltyper

Lastbilen er en bevægelig komponent, der bærer kerneelementerne. Den flyttes ind og ud ved hjælp af en skruemekanisme. I henhold til deres funktioner er lastbiler hovedsageligt klassificeret i følgende typer:

1. Afbrydervogn: Den mest almindelige type, der bruges til at lave og bryde normale belastningsstrømme og fejlstrømme.

2. Spændingstransformator (PT) lastbil: Bruges til at levere spændingssignaler til måling og beskyttelsesformål.

3. Målevogn: Bruges til elektrisk energimåling.

4. Isolerende lastbil: Afbrydervognen bruges normalt til at skabe et synligt frakoblingspunkt i kredsløbet, hvilket sikrer sikkerhed under vedligeholdelse.

Hvordan vælger man?

Når du foretager et valg, anbefales det at præcisere følgende nøgleparametre og funktionskrav:

1. Elektriske parametre

Bestem venligst disse nedenstående tekniske nøgleparametre, såsom den nominelle spænding, nominelle strøm og nominelle kortslutningsstrøm for systemet før bestilling.

2. Funktionsordning

Inden du køber, bedes du identificere det påkrævede funktionsskema, såsom indgående foderskab, udgående foderskab, PT-skab, måleskab, busbinderskab osv.

3. Kernekomponenter

Du skal sikre dig mærket eller de tekniske krav til kernekomponenter, herunder afbrydere, strømtransformatorer, spændingstransformere, jordafbrydere osv. før din ordre.

4. Intelligente krav

Bekræft venligst, om intelligente funktioner såsom online overvågning og power IoT sensing er påkrævet.

5. Særlige miljøer

Til brug i store højder skal du bestille plateautypen og kontakte producenten for at opfylde specifikke driftsbetingelser.

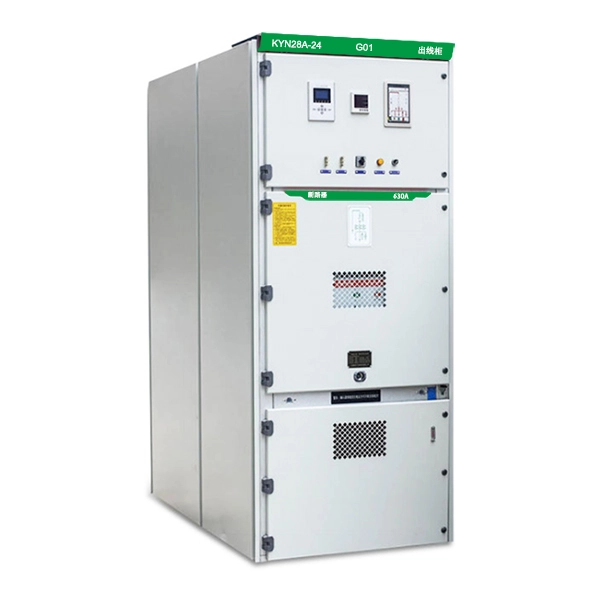

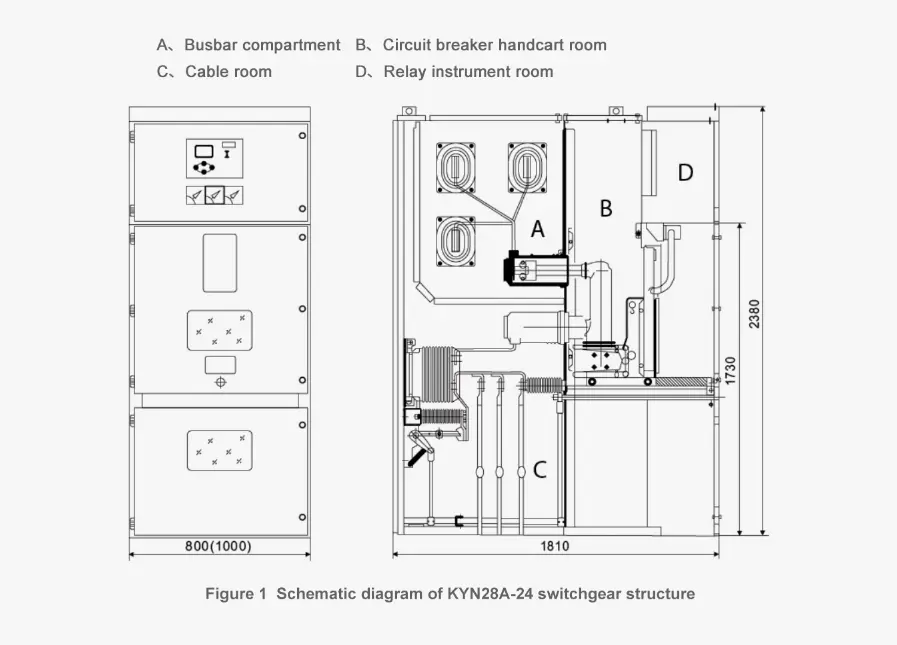

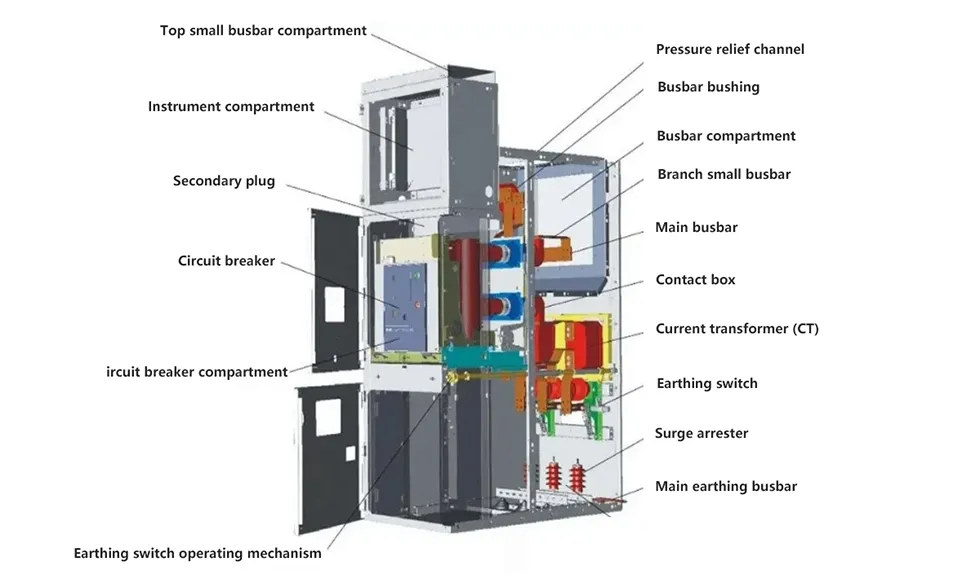

Skematisk diagram af KYN28A-24 koblingsanlæg struktur

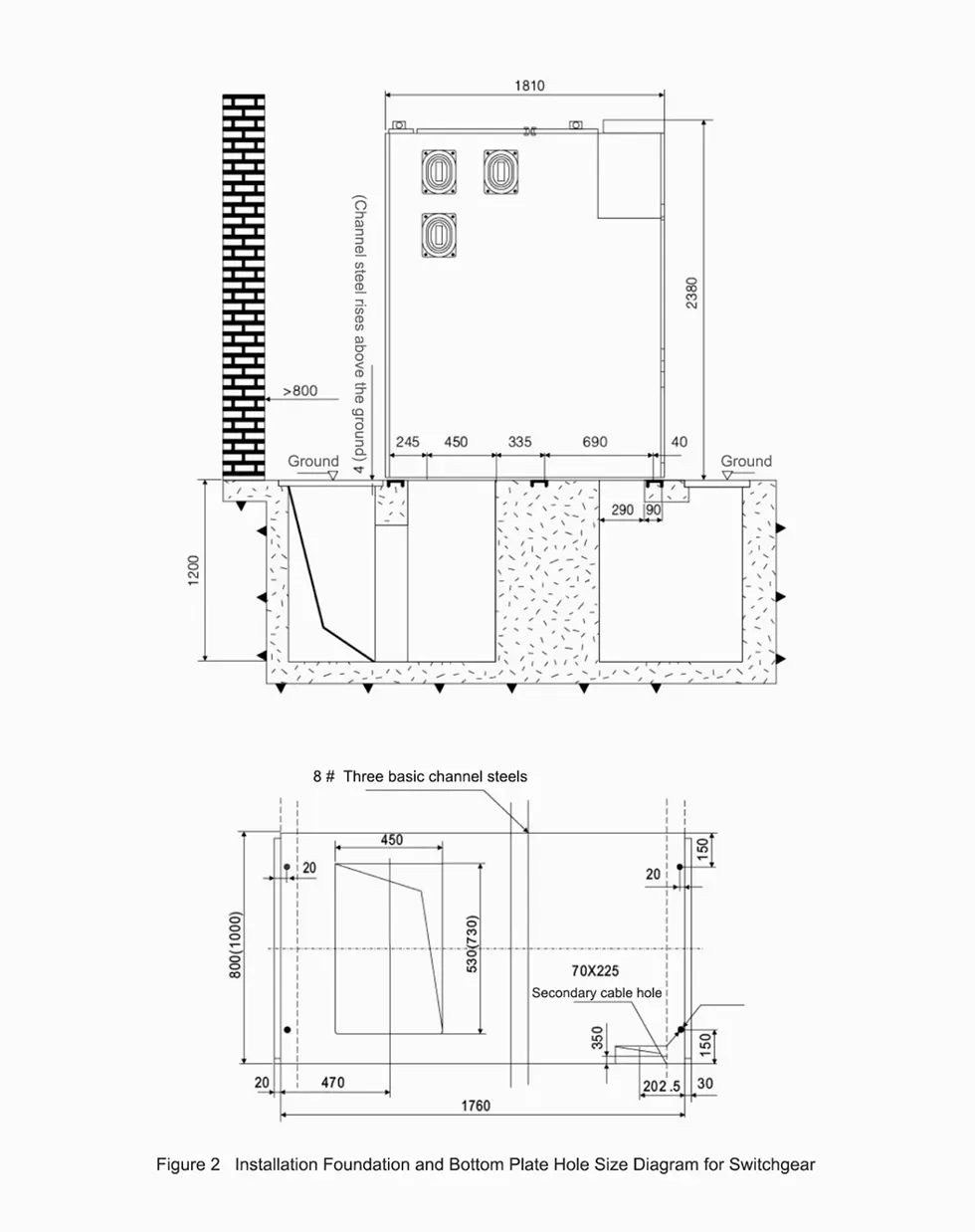

Installationsfundament og bundplade hulstørrelsesdiagram
