Lavspændingsfordelingsboks

Med udviklingen af ​​elektrisk teknologi bevæger lavspændingsfordelingsboksen sig i stigende grad mod intelligens, modularitet, miniaturisering og høj energieffektivitet. Lavspændingsfordelingsboksen produceret af Cotenele opfylder fuldt ud fordelene ved ovennævnte produkter. De lavspændingsfordelingsbokse, vi producerer, bruges hovedsageligt i boligbyggerier, kommercielle bygninger, industrianlæg, infrastruktur og vedvarende energiområder. Cotenele lavspændingsfordelingsboksen er pålidelig i kvalitet, robust i strukturen, kompakt i størrelse og høj i sikkerhed og er længe blevet rost af et stort antal brugere.

Hvad er en lavspændingsfordelingsboks?

En lavspændingsfordelingsboks er terminalstrømfordelingsenheden i et strømdistributionssystem. Lavspændingsfordelingsboksen kan modtage strøm fra opstrøms distributionsudstyr såsom lavspændingskoblingsanlæg eller transformerstation og distribuerer strømmen sikkert til nærliggende belastninger, samtidig med at den giver beskyttelse, overvågning og kontrol til de relevante kredsløb og udstyr. Her refererer "lavspænding" typisk til anlæg med AC spænding 380V eller 220V.

Dens hovedfunktioner kan opsummeres i fire punkter:

1. Strømfordeling: Fordel en enkelt indgangsstrømforsyning sikkert i flere kredsløb gennem kontakter, såsom afbrydere i lavspændingsfordelingsboksen.

2. Kredsløbsbeskyttelse: Strømafbrydere eller andre kontakter installeret i lavspændingsfordelingsbokse afbryder automatisk kredsløbet, når der opstår overbelastning, kortslutning, lækage eller andre situationer på belastningslinjen, hvilket beskytter downstream-udstyr og personlig sikkerhed.

3. Kontrol og betjening: Installation af en lavspændingsfordelingsboks kan styre og betjene downstream-kredsløb mere centraliseret og bekvemt.

4. Overvågning og måling: Instrumenterne indbygget i lavspændingsfordelingsboksen kan vise spænding, strøm og andre driftsparametre, og relaterede instrumenter kan også måle energiforbrug.

Hovedstruktur og kernekomponenter

En fordelerboks består af kabinettet og interne elektriske komponenter.

Indkapslingen beskytter indvendige komponenter og giver den nødvendige beskyttelse mod støv og fugt. Det er normalt lavet af metal (f.eks. stål), og bruger også andre isoleringsmaterialer. Afhængigt af installationsmiljøet har kabinetter forskellige indtrængningsbeskyttelsesklasser (IP).

Kernekomponenterne udfører de elektriske funktioner:

Klassificering af lavspændingsfordelingsbokse

Lavspændingsfordelingsbokse kan klassificeres på flere måder:

1. Efter kernefunktion (mest almindeligt)

2. Ved monteringsmetode

• Vægmonteret: Kompakt, velegnet til bolig-/erhvervsbygninger, optager lidt plads.
• Gulvstående (fritstående): Designet til industrielle miljøer, kan bære større belastninger, nem vedligeholdelse.
• Indmuret (forsænket): Indlejret i vægge, æstetisk tiltalende, pladsbesparende (almindelig i boliger).
• Udendørs type: Højere IP-klassificering (f.eks. IP54), modstandsdygtig over for regn, støv og korrosion.

3. Efter konstruktionstype

• Fast panel (åben type): Kun beskyttet på fronten; spændingsførende dele kan være tilgængelige fra siderne/bagsiden. Lav beskyttelsesgrad, bruges hvor kravene er minimale.
• Lukket (lukket type): Denne lavspændingsfordelingsboks er lukket på alle sider undtagen installationsoverfladen, og dens sikkerheds- og beskyttelsesydelse er relativt høj.
• Skuffetype: Den funktionelle enhed i denne lavspændingsfordelingsboks er en aftagelig skuffe, som har fordelene ved god udskiftelighed og høj pålidelighed og er mere velegnet til lejligheder med høje kontinuitetskrav.
• Modulær type: Den interne struktur af denne type distributionsboks vedtager standard modularisering, som fleksibelt kan reducere og udvide funktioner.

4. Efter hierarki i kraftsystemet

• Primært distributionsudstyr: Denne type lavspændingsfordelingsboks kan tilsluttes direkte til transformere og distribuere strøm til forskellige nedstrømssteder; Transformatorernes nominelle værdi og kapacitet skal også være relativt høj.
• Sekundært distributionsudstyr: Fordeler strøm fra opstrøms til lokale belastninger, giver beskyttelse, overvågning og kontrol.
• Slutfordelingsudstyr: Placeret langt fra strømkilden; decentraliserede enheder med lille kapacitet, der betjener slutbrugerne direkte.

Hvordan vælger man en passende lavspændingsfordelingsboks?

Valg af en passende distributionsboks kan forbedre den økonomiske effektivitet og sikkerhed.

1. For det første er det nødvendigt at præcisere applikationskravene og belastningskravene

• Belastningsegenskaber: For det andet er det nødvendigt at afklare strøm, spænding (220V/380V) og strøm for alle enheder. Vær særlig opmærksom på motorstartstrømme (5-7× mærkestrøm).
• Fremtidig udvidelse: reserver 10-20 % ledig kapacitet og kredsløb til fremtidige tilføjelser.

2. Match nøgleparametre

• Nominel spænding: skal svare til systemspændingen (f.eks. 380V/220V).
• Mærkestrøm: hovedskinne og indgående afbryder skal være ≥ den samlede driftsstrøm for alle belastninger.
• Kortslutningsbrudkapacitet (Icu): den vigtigste sikkerhedsparameter. Skal være højere end den potentielle kortslutningsstrøm ved installationspunktet; ellers kan enheden blive ødelagt eller forårsage brand.

3. Bestem den påkrævede IP-klassificering

• Vælg den passende IP-kode baseret på fugt, støv, ætsende gasser osv. For eksempel IP30 til tørre indendørs miljøer; IP54 eller højere til udendørs eller støvede/våde steder.

4. Overvej materialer og udførelse

• Indkapsling: Ståltykkelsen skal være tilstrækkelig (f.eks. hovedramme ≥2,0 mm) til mekanisk styrke.
• Ledere: Brug højkvalitets T2-kobber til hovedsamleskinner; undgå aluminium eller ringere kobber.
• Mærke og kvalitet: Valg af velrenommerede producenter og mærker kan sikre kvalitet og reducere eftersalgsvedligeholdelsesomkostninger. Det er nødvendigt at verificere, om produktet har gyldige CCC-certificerings- og typeinspektionsrapporter.

Vores fabrik

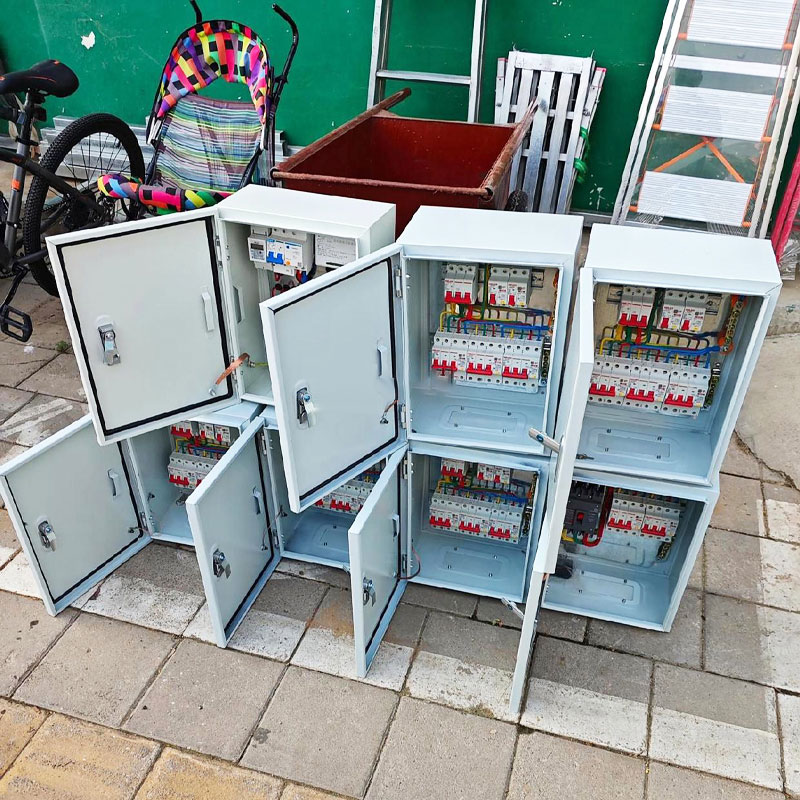

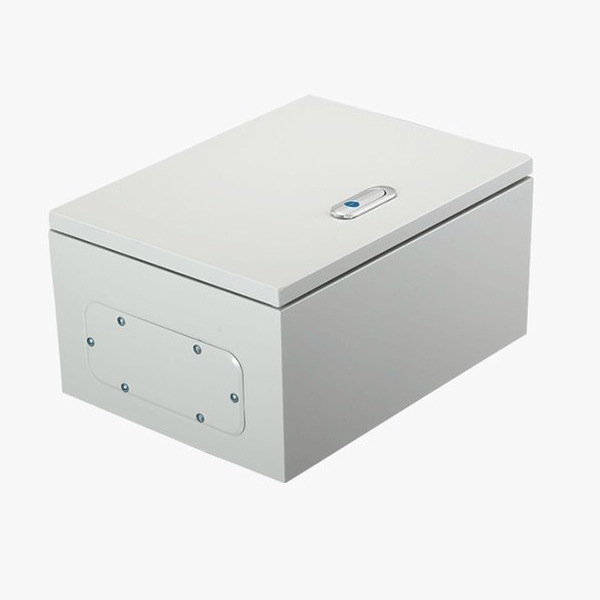

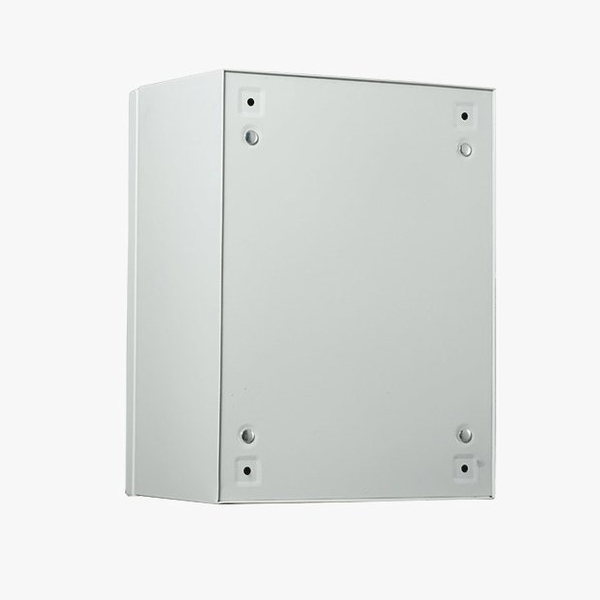

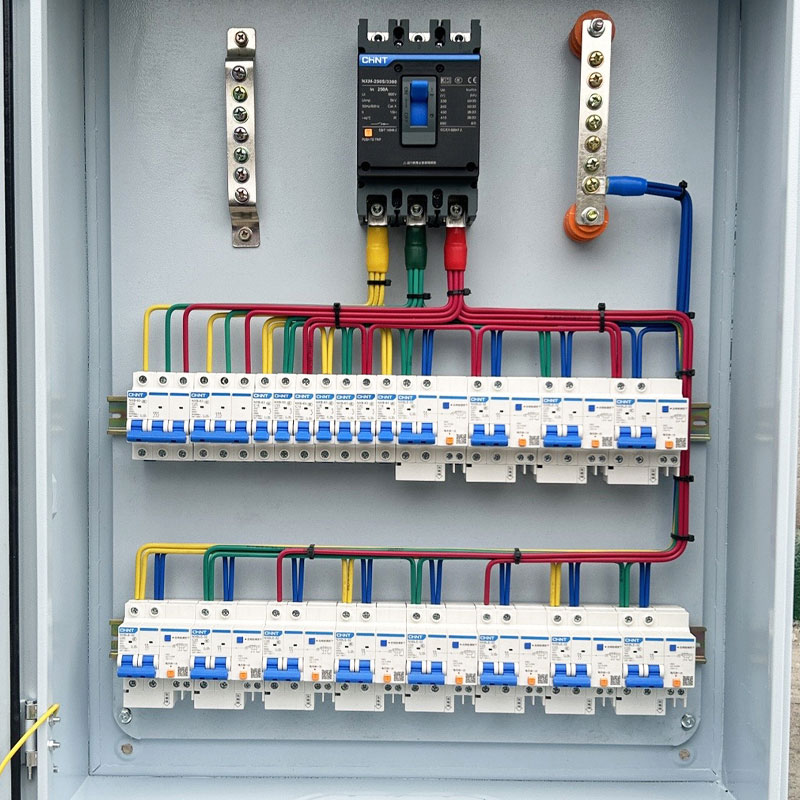

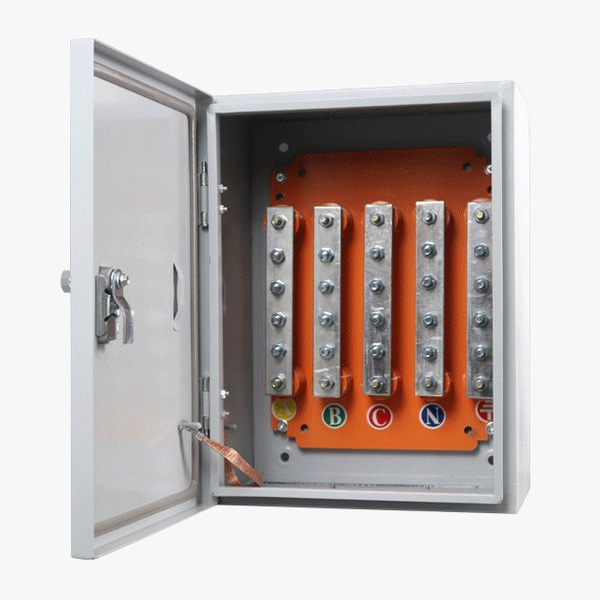

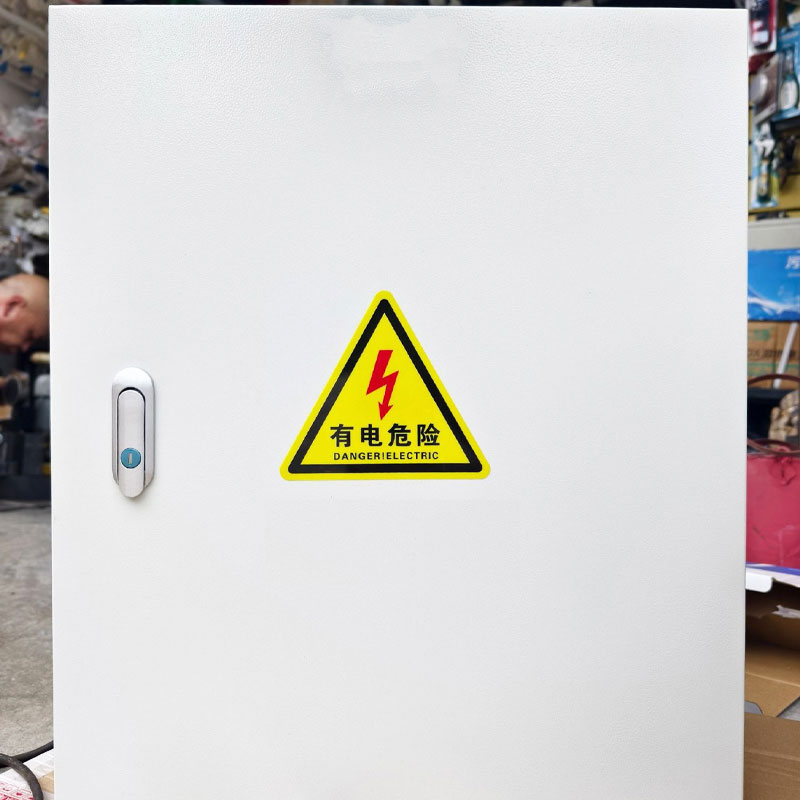

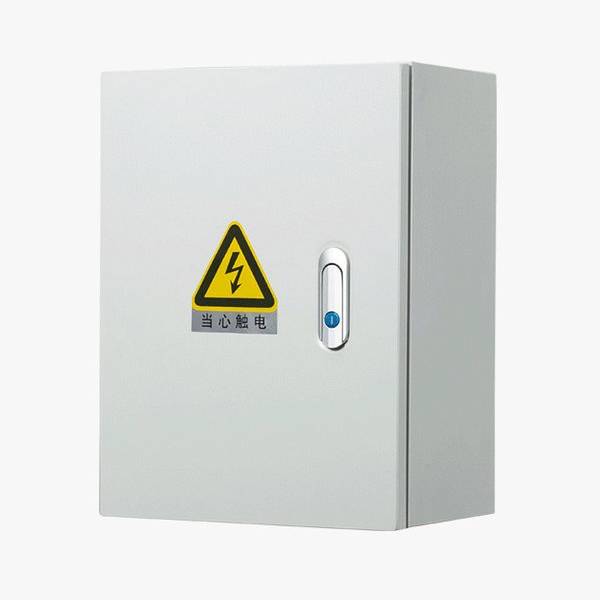

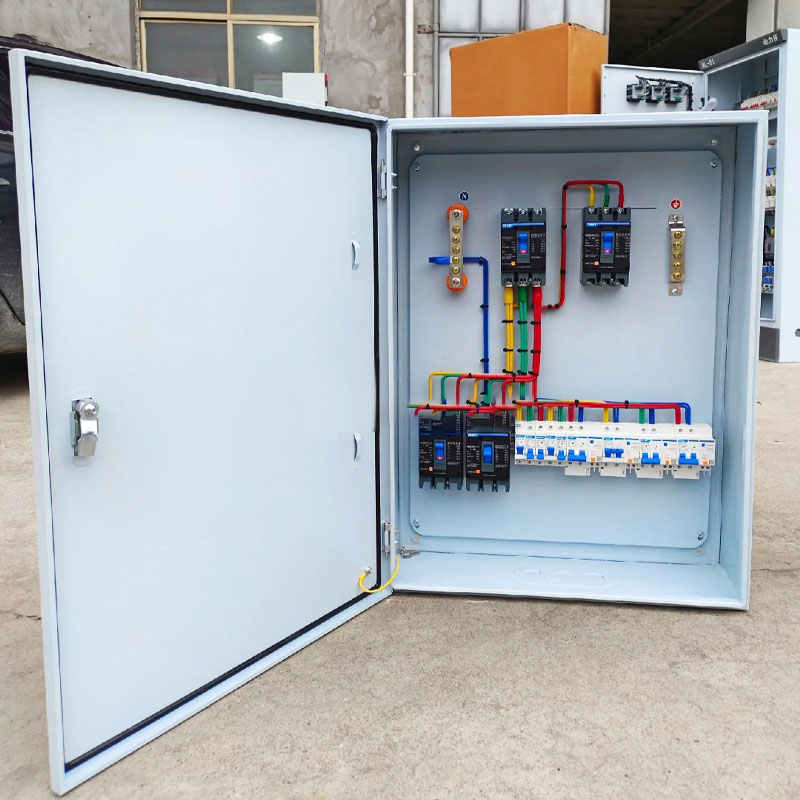

Produkter viser:
