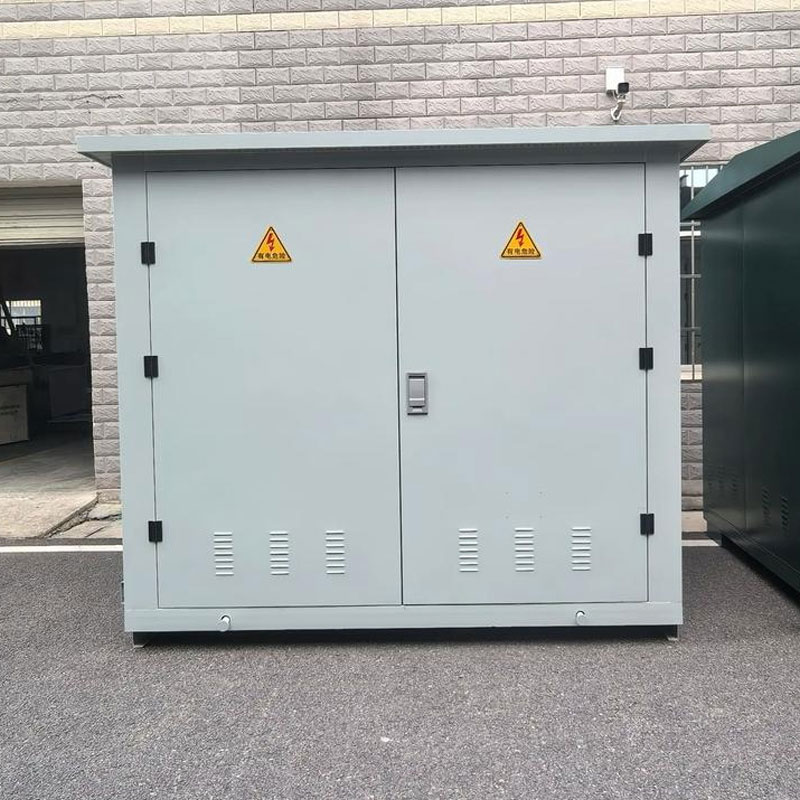

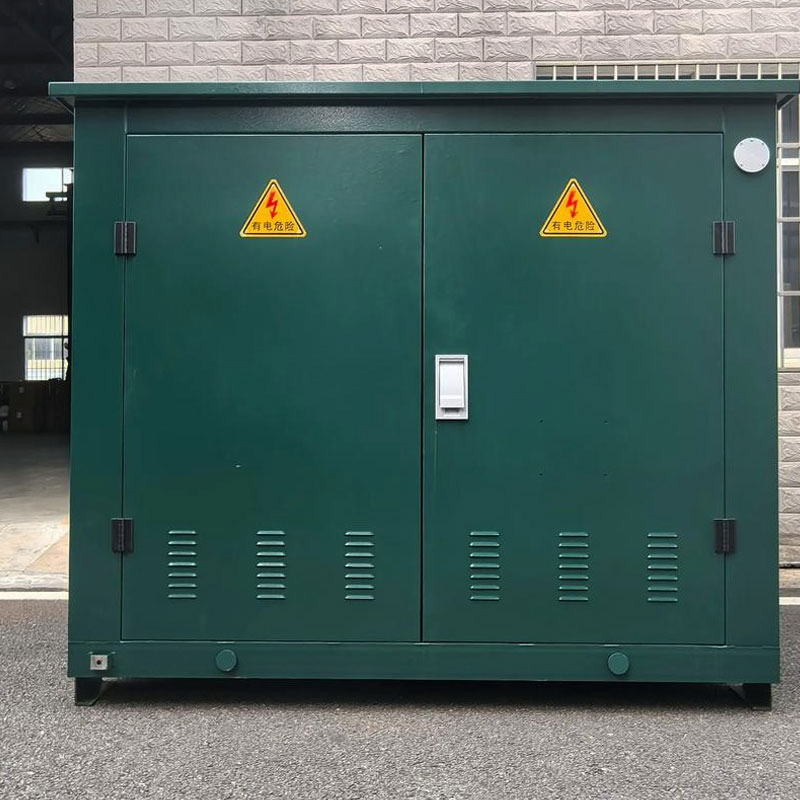

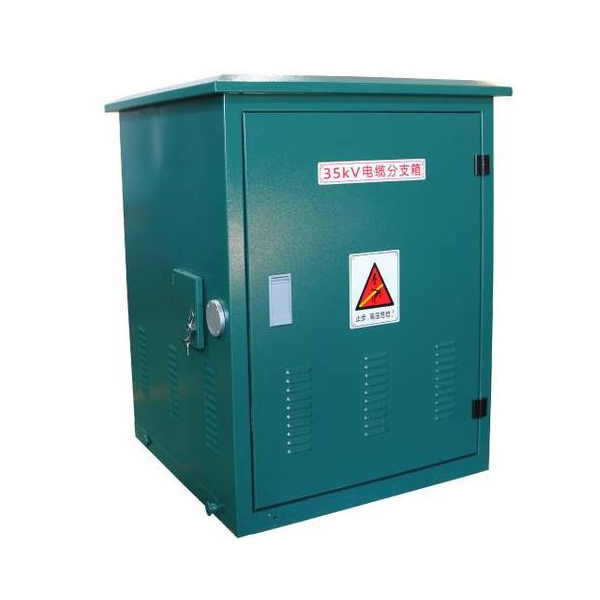

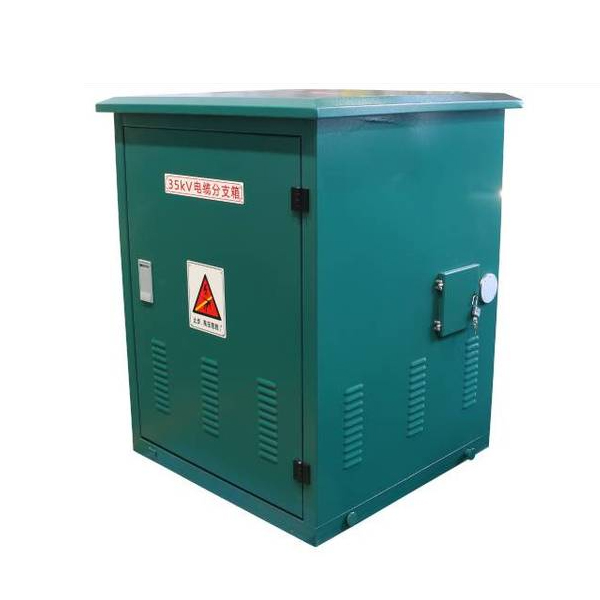

33KV Elektrisk Leddåse Kabeldistributionsafbryder

Cotenele er en af ​​de velkendte producenter af elektrisk udstyr i Kina, vores 33KV elektriske ledbokskabeldistributionskoblingsudstyr er en udbredt udendørs eller indendørs strømfordelingsenhed i 33kV transmissions- og distributionsnetværk. Dens primære funktion er at muliggøre forgrening, overførsel og kombination af elektrisk energi i kabelledninger samt (i specifikke modeller) linjesegmentering og styring. I højspændingsstrømsystemer fungerer den som et knudepunkt for kabelledninger, der distribuerer indgående strøm fra en hovedledning til flere udgående linjer, hvorved strømforsyningens radius udvides over reel projektomkostninger, og at forsyningsomkostninger reduceres, og fleksibiliteten reduceres.

Vigtigste tekniske parametre

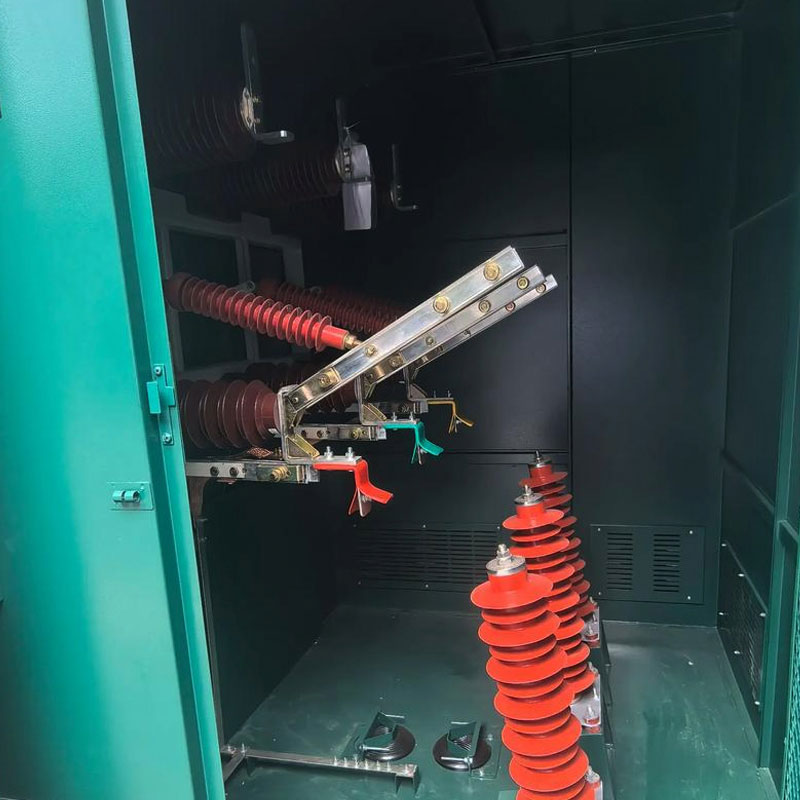

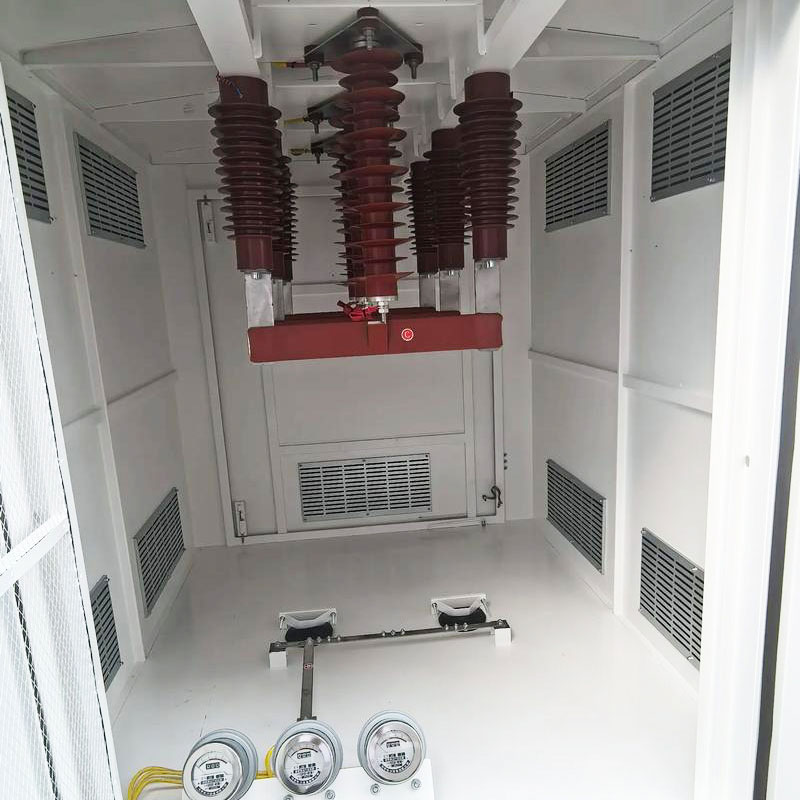

Produktets arbejdsprincip

Driftsprincippet for 33KV elektriske ledbokskabelfordelingsanlæg er baseret på den aktuelle opdelingshandling af parallelle kredsløb.

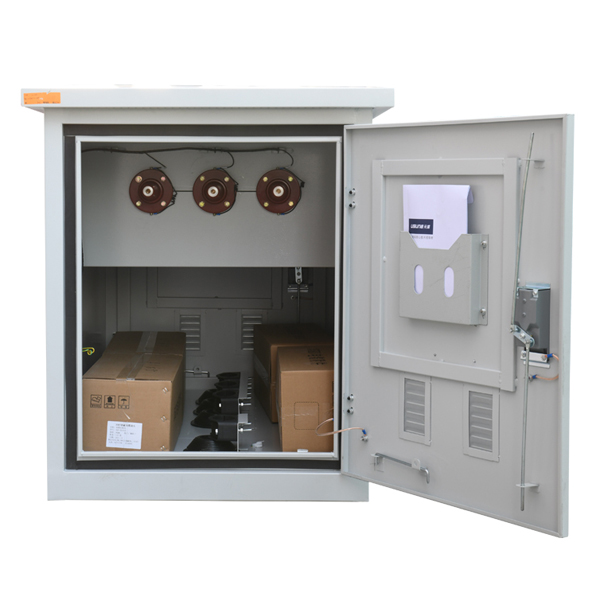

1. Strømindgang: Højspændingskabler indfører elektrisk energi gennem indgående tilbehør og forsyner de indgående klemmer på samleskinner (kobberskinner) eller SF6-afbrydere inde i kassen.

2. Samleskinneopsamling: Elektrisk energi opsamles på den trefasede skinne inde i kassen.

3. Afgreningsudgang: Flere udgående kabler er samtidigt forbundet til den samme faseskinne gennem kabelfittings (basistype), eller ført ud fra kontaktens udgående side (afbrydertype).

4. Beskyttelse og overvågning: Under drift undertrykker lynaflederen overspænding i realtid; Spændingsindikator og (valgfri) fejlindikator bruges til at overvåge kredsløbets status. Hvis udstyret med en belastningsisoleringsafbryder, kan kredsløbet afbrydes under vedligeholdelse, hvilket danner et klart isolationspunkt.

Arbejdsområdet for 33KV elektriske ledbokskabeldistributionskoblingsudstyr

Spændingsniveauet på 33 kV bestemmer, at dette udstyr hovedsageligt bruges i store strømfordelingssystemer:

• Urban Core Distribution Networks: Som et supplement til 33kV-ringhovedboksen bruges 33KV Electrical Joint Box almindeligvis som en kabeldistributionsnetværksknude i travle gader og kommercielle centre, hvilket reducerer jordbesættelsen.
• Industri- og minevirksomheder: På nogle store fabrikker kan brugerne også distribuere strømmen fra hoved-33kV-transformatorstationen til transformerstationerne i hvert værksted gennem 33kV-kabelafgreningsbokse.
• Anlæg til vedvarende energi:

1. Vindkraft: I vindkraftværker bruges 33KV elektriske samlingsbokse til at forbinde opsamlingsledningerne på flere vindmøller.
2. Solar PV: I store fotovoltaiske kraftværker bruges mellemspændingskabelforgreningsboksen til at forbinde 33kV-bokstypetransformeren og ledningerne mellem dem og til at forbinde til step-up transformerstationen.

• Transport og infrastruktur: 33kV kabelforgreningsbokse bruges også som mellemliggende overførsels- og distributionspunkter for langdistancekabelledninger i kraftsystemer til infrastrukturkonstruktion såsom motorveje, tunneler og lufthavne.

Forholdsregler for brug for 33KV elektrisk  leddåse

1. Miljøtilpasningsevne:

• Ved højder over 1000 meter skal du overveje reduceret ekstern isoleringsstyrke; specificer et plateautypedesign til producenten.
• I områder med høj saltspray eller høj luftfugtighed bør kabinettet til 33KV elektrisk  Joint Box kabelfordelingsudstyr være lavet af 316L rustfrit stålmateriale, og kabinetbelægningen bør forbedres med anti-korrosionsforanstaltninger.

2. Vandtætning og nedsænkningsforebyggelse: Selvom denne kabelafgreningsboks har et højt beskyttelsesniveau, kan det, hvis der er vandophobning i kabelgraven eller fundamentgraven, forårsage, at kabeltilbehøret bliver gennemblødt i vand i lang tid, hvilket kan føre til funktionsfejl. Derfor er det nødvendigt at sikre jævn dræning.

3. Forebyg fejlbetjening: For 33KV elektriske ledbokskabelfordelingsanlæg med belastningsisoleringsafbrydere er det nødvendigt at bekræfte kredsløbets aktuelle status før drift. Venligst nej til at åbne eller lukke afbryderen, når den er strømførende, medmindre kontakten er klassificeret til at afbryde belastningen.

4. Krav til jording: Indkapslingen til 33KV elektriske  Joint Box-kabelfordelingsanlæg  skal være pålideligt jordet, og jordforbindelsen til kabelafskærmningslaget skal være korrekt og standardiseret, hvilket er  for at sikre personalesikkerhed.

5. Fugtforebyggelse: For 33KV luftisolerede elektriske  Joint Box-kabeldistributionsafbrydere (udsatte kobberstænger), skal der installeres varme- og affugtningsenheder for at forhindre krybning eller kortslutninger forårsaget af kondens.

Hvordan vælger jeg det rigtige kabeldistributionskoblingsudstyr?

Bekræft venligst følgende tekniske hovedparametre og konfigurationer, når du vælger:

1. Nominel spænding: Den nominelle spænding på kabeldistributionsafbryderen skal svare til systemets nominelle spænding på 33KV/35kV (den maksimale spænding er 40,5kV)

2. Nominel strøm: Den nominelle strøm på hovedskinnen i et 33kV kabelfordelingsanlæg er normalt 630A, men vi bør stadig vælge den passende strøm baseret på den faktiske belastningsstrøm. Hvis du har brug for højere strøm, skal du først kommunikere med producenten og tilpasse produkterne efter dine krav.

3. Antal kredsløb: Bestem den nødvendige linjekonfiguration, såsom én indgang og hvor mange udgangslinjer eller hvor mange input og hvor mange udgangslinjer.

4. Switch påkrævet eller ej:

• For ren kabelforgrening med lav driftsfrekvens: vælg en grundlæggende kabelforgreningsboks.
• Til fejlisolering, ringnetværksstrømforsyning eller vedligeholdelse af isolationspunkter: vælg en kabelforgreningsboks af typen belastningsisolering.

5. Isoleringsmetode: t anbefales at bruge en fuldt isoleret og fuldt forseglet kabelafgreningsboks i europæisk stil (ved hjælp af præfabrikerede silikonegummi- eller EPDM-stik) for at sikre høj sikkerhed og være egnet til udendørs brug.

6. Skalmateriale: Det anbefales generelt at bruge kabelafgreningsboksskaller af rustfrit stål til udendørs brug. Til stærkt ætsende område skal du vælge  316 rustfri stålskal.

7. Ekstra funktion: Bestem om lynaflederbeskyttelse, fejlindikator eller intelligent overvågning (DTU/FTU-grænseflade) er påkrævet til distributionsautomatisering.

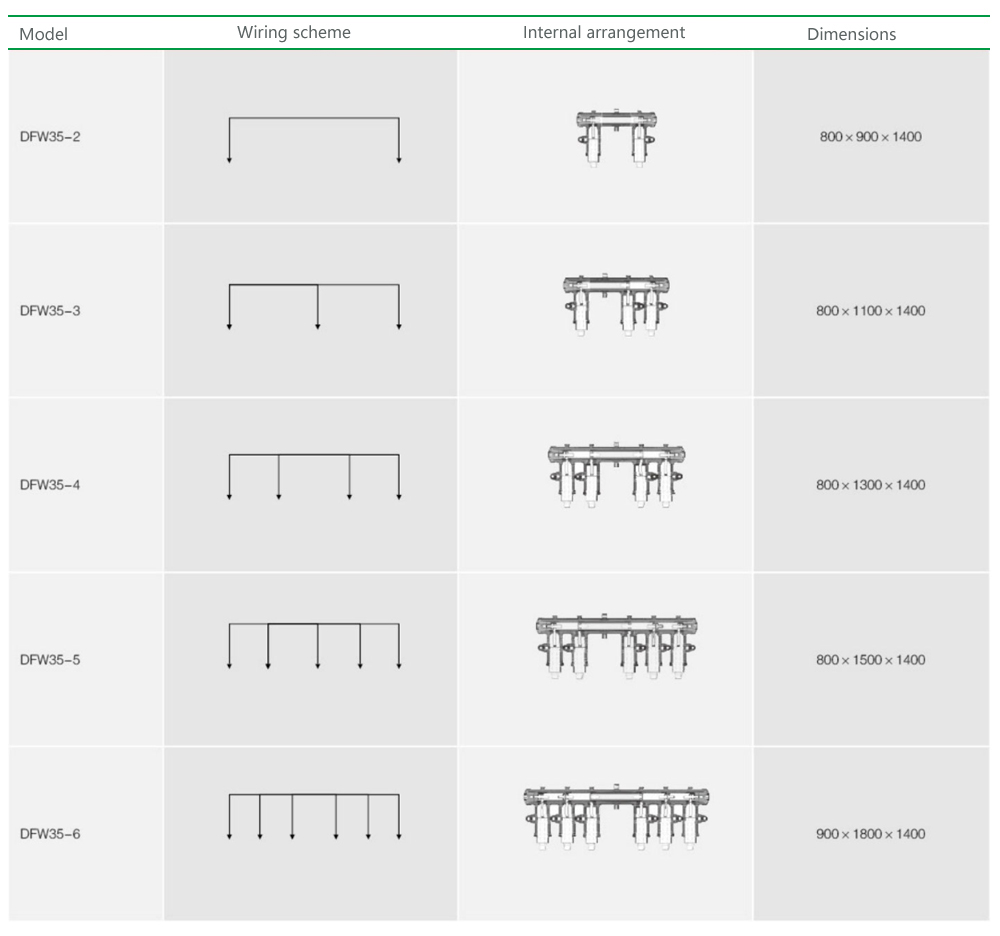

Ordrenummerdiagram:
