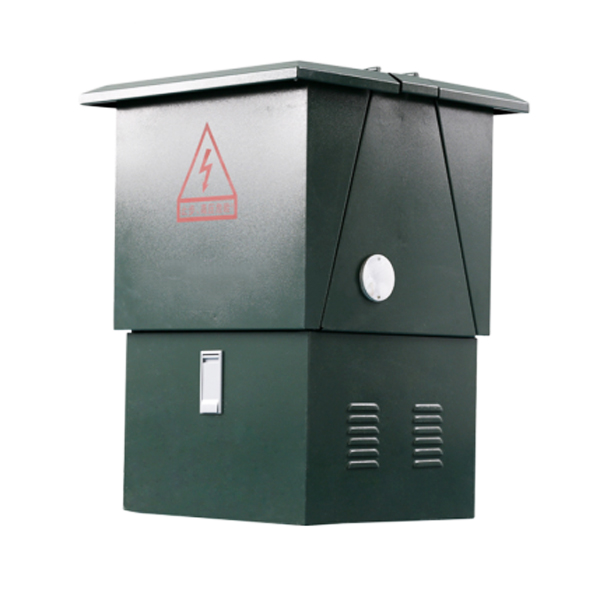

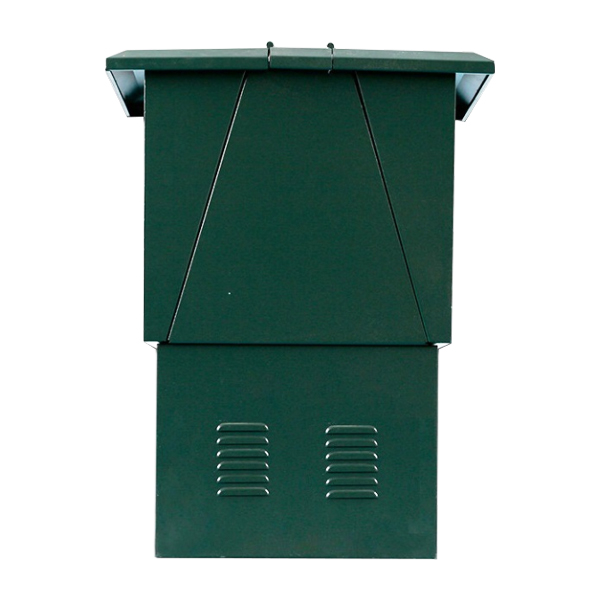

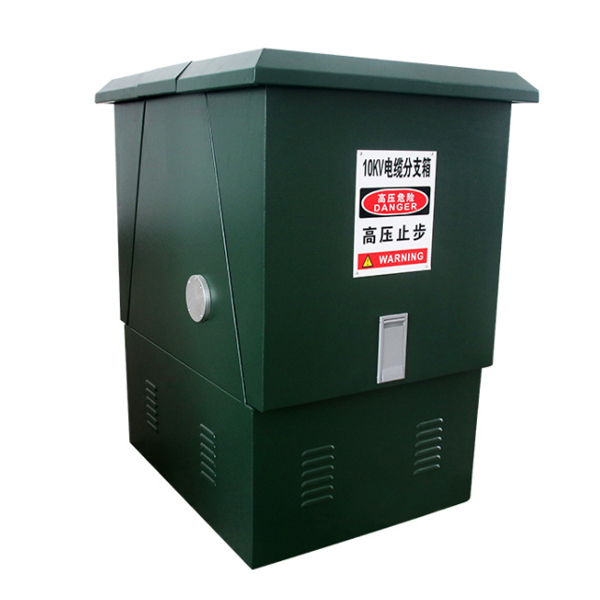

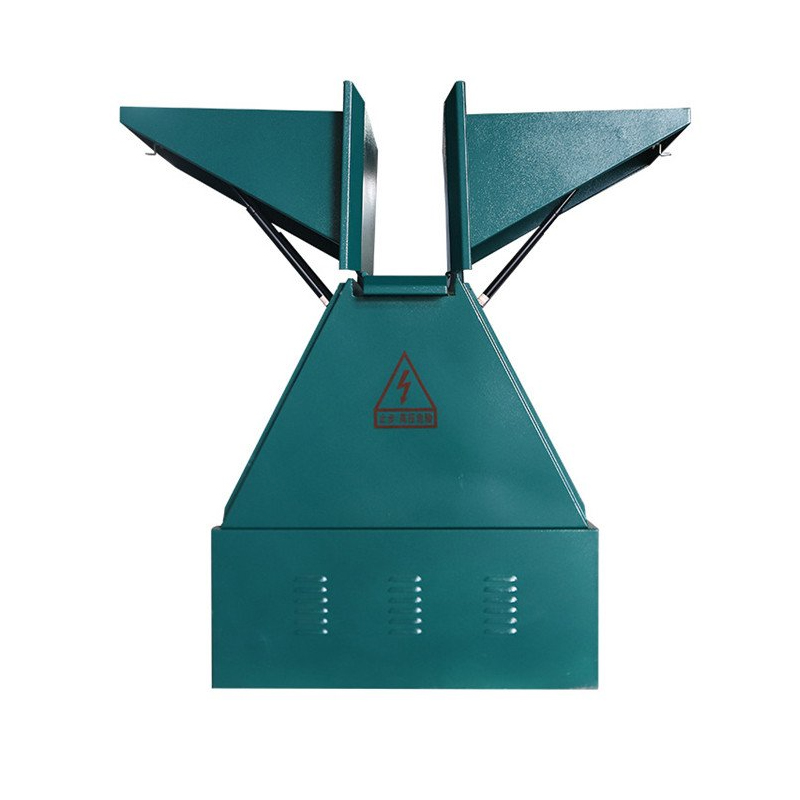

11KV udvendigt elektrisk forbindelsesskab Kabeltermineringsboks

Cotenle er en vigtig leverandør af moderne bydistributionsnetværksudstyr i Kina. 11KV eksternt elektrisk forbindelsesskab kabeltermineringsboks fremstillet af Cotenele har karakteristika af fuld isolering, fuld forsegling og en kompakt struktur, den løser effektivt og sikkert problemerne med kabeltapning og -overgang gennem fleksible konfigurationer og pålidelig kabelforbindelsesteknologi. 630A, som overholder DIN47636-standarden. Det er et ideelt valg til genopbygning af bynetværk og underjordisk kabelstrømforsyning.

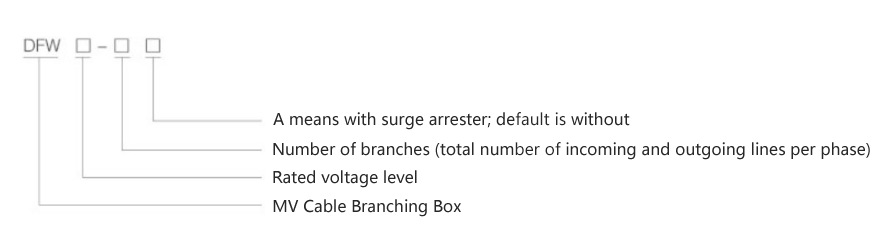

Model og betydninger

Vigtigste tekniske parametre

Arbejdsforhold

1. Omgivelsestemperatur: Maksimal temperatur overstiger ikke +40°C, minimumstemperatur ikke lavere end -30°C.

2. Vindhastighed: Svarende til 34 m/s (vindtryk ikke større end 700 Pa).

3. Luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed ikke større end 95%, månedlig gennemsnitlig relativ luftfugtighed ikke større end 95%.

4. Seismisk modstand og installationshældning: Horisontal acceleration ikke større end 0,4 m/s², vertikal acceleration ikke større end 0,15 m/s²; monteringshældning ikke større end 3°.

5. Installationsmiljø: Den omgivende luft må ikke være væsentligt forurenet af ætsende, brændbare gasser eller vanddamp, og installationsstedet skal være fri for voldsomme vibrationer.

Bemærk: Hvis brugsbetingelserne for bestilling af dette produkt overstiger de ovenfor angivne specifikationer, bedes du kontakte vores firma.

Produktfordele

11KV udvendigt elektrisk forbindelsesskab har følgende fordele:

1. Fuldt isoleret og fuldstændigt forseglet: Alle strømførende dele inde i kabelforbindelsesskabet er strengt isolerede (såsom brug af silikonegummi) og har ingen synlige ledere, hvilket sikrer personalets sikkerhed.

2. Stærk miljøtilpasningsevne: Skalstrukturen af ​​kabelforgreningsboksen vedtager et design, der er modstandsdygtigt over for støv, fugt, oversvømmelse og korrosion, og kan fungere udendørs eller endda i oversvømmede miljøer, hvilket virkelig opnår vedligeholdelsesfri drift.

3. Fleksibel og kompakt struktur: Højden på kabelafgreningsboksen kan kombineres og kan rumme op til 8 indgående/udgående linjer. Kabelafgreningsboksen optager et meget mindre areal end traditionelle distributionsskabe og passer smukt ind i bymiljøet.

4. Økonomisk og pålidelig: Denne kabelforgreningsboks kan reducere investeringen i hovedføderkablet og er nem at installere. Efter at have samarbejdet med fejlindikatoren kan kabelforgreningsboksen hurtigt lokalisere fejlen og forbedre strømforsyningens pålidelighed.

5. Funktionelt udvidelig: Denne kabelforgreningsboks kan udstyres med forskellige elektriske komponenter såsom lynafledere, spændingsindikatorer, transformere, RTU'er/FTU'er og forskellige sensorer til at understøtte distributionsautomatisering og smart grid-opgraderinger.

Klassificering af 12kv kabelforgreningsbokse

12kV kabelforgreningsbokse er primært klassificeret efter teknisk stil og funktion:

1. Amerikansk-Type Branch Box

• Egenskaber: Vandret flervejsskinne, enkelt-side døråbning, kompakt struktur.
• Tilslutningsmetode: 600A skruet boltforbindelse til hovedkredsløbet; 200A stikforbindelse til forgreningskredsløb (hot-swappable).
• Fordele: Lille bredde, fleksibel kombination, grenkonnektor kan bruges til lastskift.

2. Europæisk filialboks

• Funktioner: Bruger gennemføringsbøsninger som samleskinner, dobbeltsidet døråbning, klart kabelarrangement.
• Tilslutningsmetode: Bruger generelt 630A boltfaste kabelstik.
• Fordele: Kabelføringen er overskuelig og kræver ikke store spændvidder med tre kernekabler.

3. Afgreningsboks af koblingstype (ringnetværkstype)

• Funktioner: Indbygget SF6 belastningsafbryder eller afbryder, med brydekapacitet.
• Funktion: Tillader kredsløbsskift, aktiverer ringnetværksstrømforsyning eller isolerer sektioner til vedligeholdelse.
• Fordele: Kombinerer nogle funktioner i en ringhovedenhed til en lavere pris; repræsenterer en opgraderingsvej fra traditionelle grenkasser til smart grids.

Udvalgsnote: Mainstream-produkter af høj kvalitet bruger silikonegummi som det primære materiale til kabelforbindelser, hvilket giver langt overlegen isoleringsforsegling og ældningsmodstand sammenlignet med tidlige varmekrympbare eller EPDM-materialer.

Retningslinjer for udvælgelse:

1. Miljøfaktorer: Hvis kabelafgreningsboksen skal installeres i oversvømmelsestruede eller lavtliggende områder, skal der vælges en fuldstændig forseglet vandindtrængningsbeskyttelsesstruktur med IP67 eller højere beskyttelsesniveau (såsom nedgravet type).

2. Vedligeholdelsesbehov: Til situationer, der kræver ekstrem kompakthed og ingen vedligeholdelse, anbefaler vi at bruge amerikanske stikdåser til kabelafgreninger; For trelederkabler med stort tværsnit med høje krav til ledningsklarhed anbefaler vi dog at bruge kabelafgreningsbokse i europæisk stil.

3. Netværksfunktionalitet: For ringnetværksapplikationsscenarier, der kræver fejlisolering, skal omskifterudstyrstypefordelingsbokse vælges.

Visning af ordrenummer:

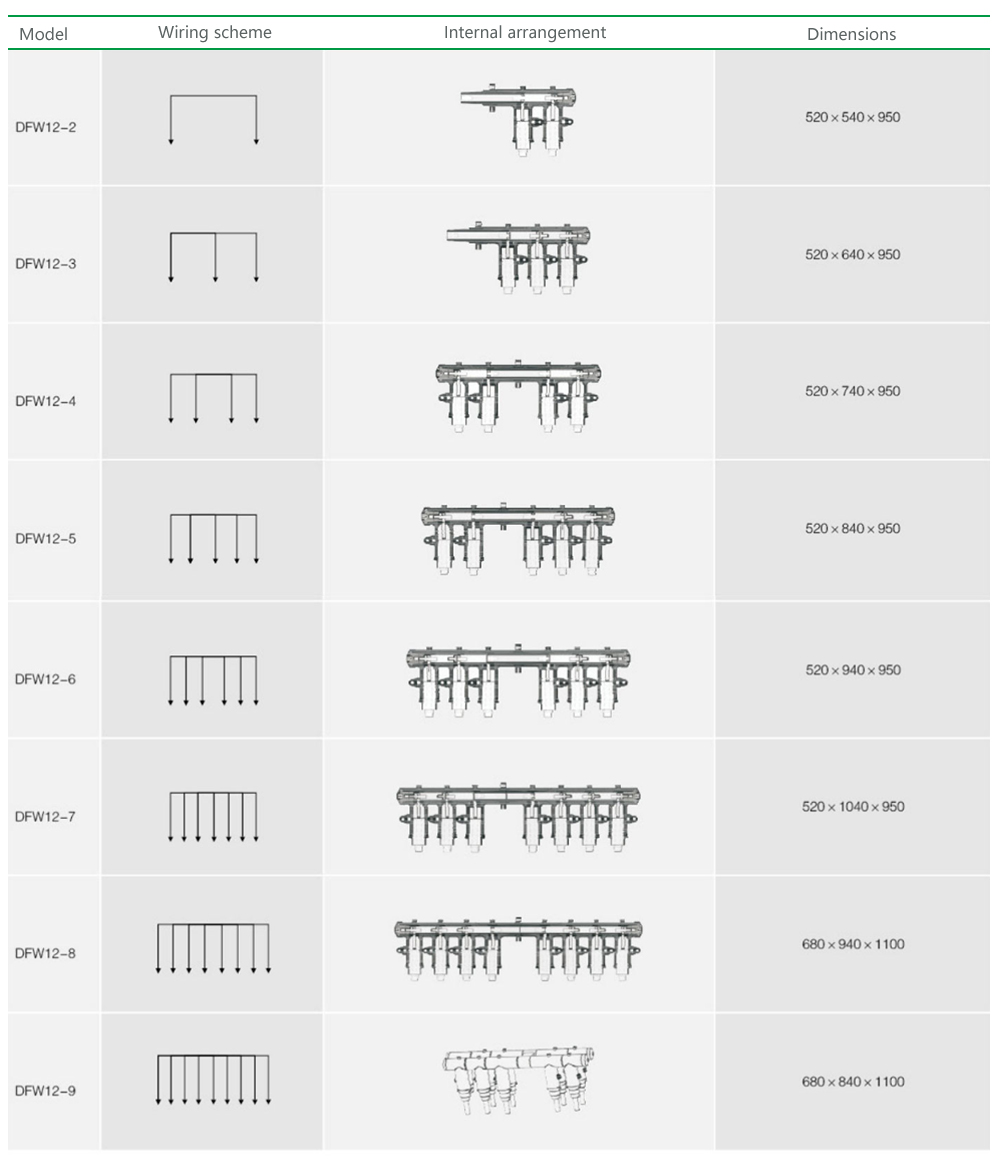

Internt fordelingsdiagram af 12 kv europæisk kabelkoblingsboks

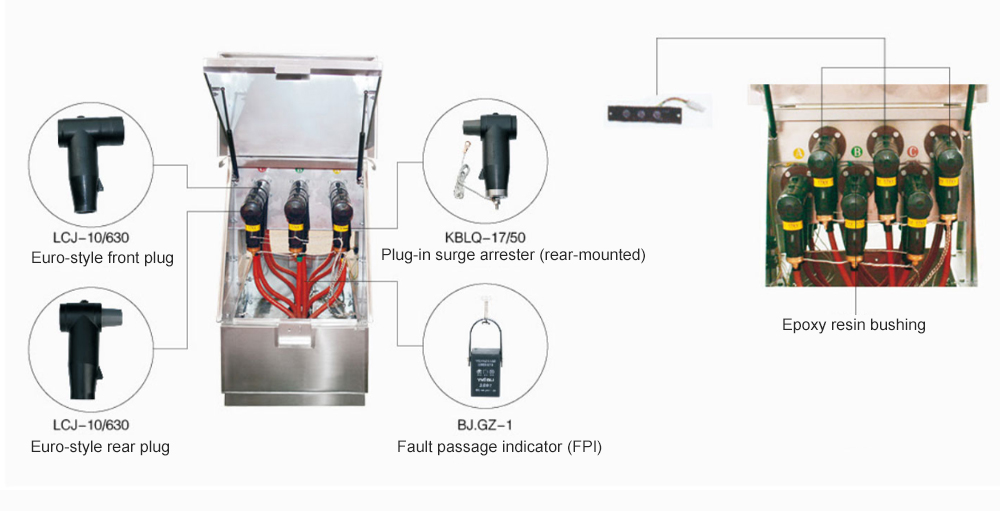

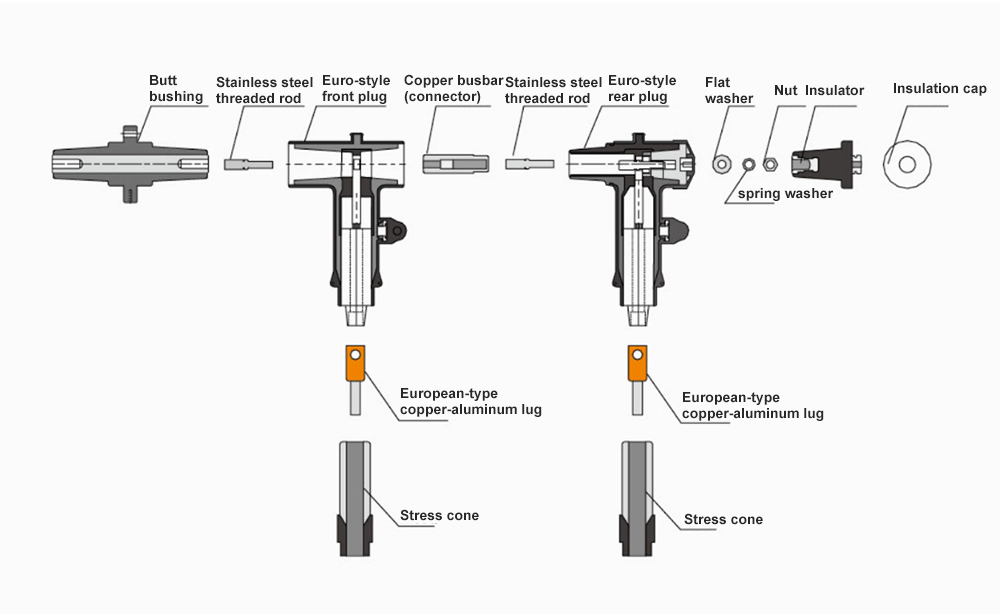

Skematisk diagram af 12kv europæiske kabelforbindelsesbokssamlinger:

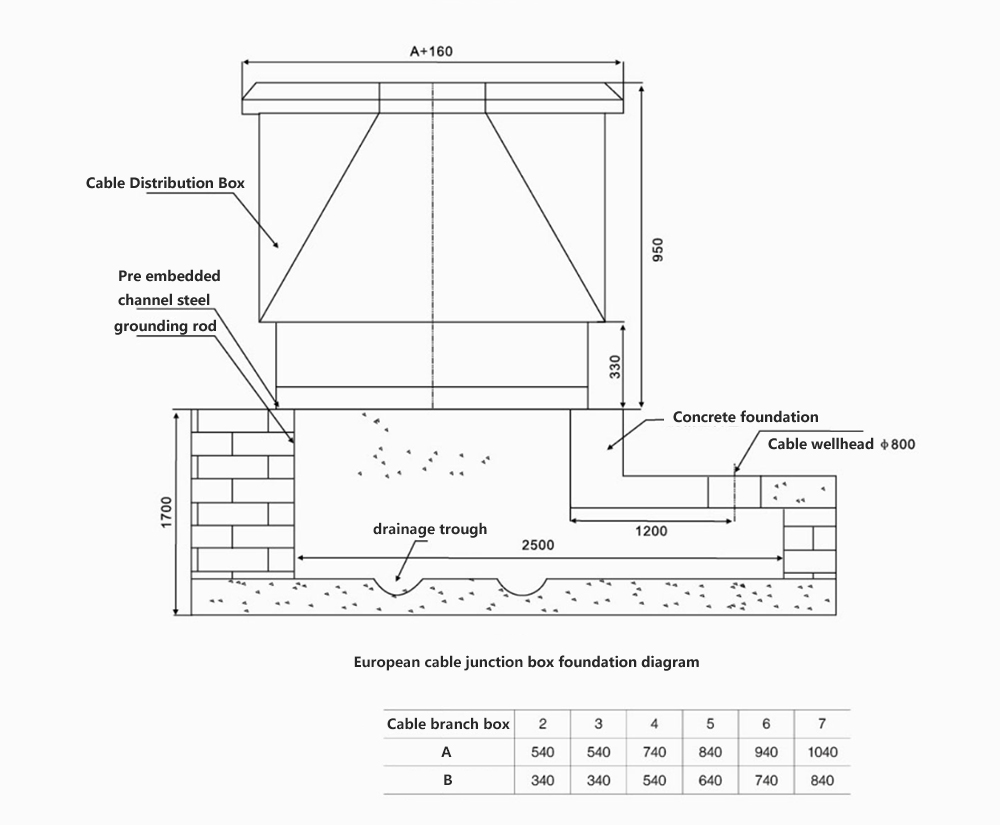

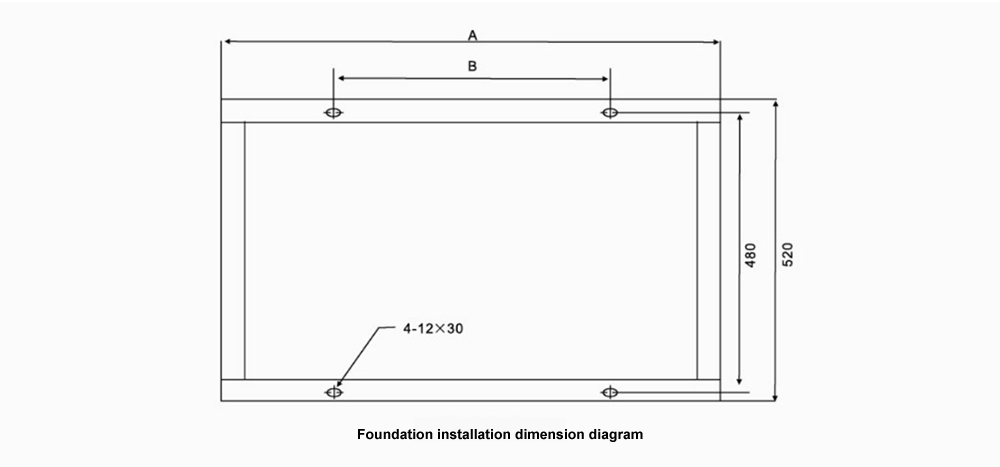

Fundamentdiagram for 12KV Europæisk kabelforbindelsesboks
