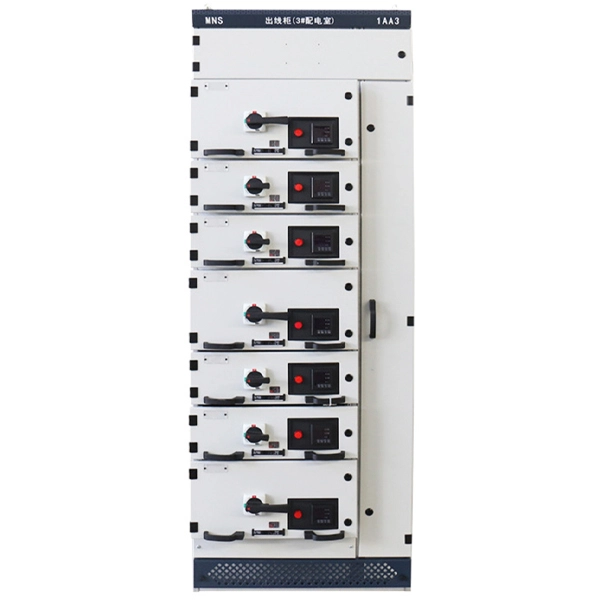

MNS udtageligt lavspændingskoblingsudstyr
Cotenele er producent, som omfatter lavspændings- og mellemspændingskoblingsudstyr fra Kina, vores MNS-udtrækbare lavspændingskoblingsudstyr er en type skuffe og modulært og højsikkerheds-lavspændingsdistributionsudstyr designet specifikt til moderne strømsystemer. Dens kernefordele ligger i høj pålidelighed og fleksibilitet, der er meget udbredt i de krævende industrielle og civile bygningskraftdistributionsområder som elektricitet, petrokemikalier, metallurgi osv.
GGJ automatisk reaktiv effektkompensationsenhed LV Panel
Cotenele er en eksportør af lavspændingspaneler i Kina, GGJ Automatic Reactive Power Compensation Device LV Panel, vi producerede, er blevet eksporteret til flere lande og regioner. GGJ lavspændings intelligent reaktiv effektkompensationsenhed vedtager computerstøttet design (CAD) og inkorporerer et mikrocomputerstyringssystem til intelligent sporing og kompensation. Med sin rationelle struktur og avancerede teknologi bruges den i vid udstrækning i lavspændingsnet for at forbedre effektfaktoren, reducere reaktive tab og forbedre strømforsyningens kvalitet. Denne enhed repræsenterer en ny generation af energibesparende produkter. Den er specielt designet til reaktiv effektkompensation af trefasede transformere med en kapacitet fra 130 til 600 kVA.
33KV mellemspænding gasisoleret system
Som en større producent af elektrisk udstyr har Cotenele længe været engageret i forskning og udvikling af nye produkter i mange år. 33KV mellemspændingsgasisoleret system er vores nyudviklede produkt med et højeste spændingsniveau på 40,5kv.Denne mellemspændingsringhovedenhed er et gasisoleret metalindkapslet koblingsudstyr (C-GIS), dets spændingsspændingsspændingskomponenter som f.eks. afbrydere, afbrydere og samleskinner i en gaskasse af rustfrit stål fyldt med isoleringsgas.
33KV mellemspænding metalbeklædte koblingspaneler
Som en stor eksportør af mellemspændingskoblingsudstyr i Kina er Coteneles produkter bredt distribueret på tværs af globale markeder. KYN61-40.5 (Z) serien 33KV Medium Voltage Metalclad Switchgear Panels fremstillet af Cotenele er designet til trefasede AC 50 Hz strømsystemer. De bruges til at modtage og distribuere elektrisk energi i kraftværker, transformerstationer og distributionsrum i industri- og minevirksomheder, samtidig med at de giver kontrol, beskyttelse og overvågning af elektriske kredsløb.
33KV MV Switchgear Medium Voltage Switch Gear
KYN28-40.5 mellemspændingskoblingsudstyr er et nyt produkt udviklet af Cotenele, med en nominel spænding på op til 40.5kv, Denne KYN28-40.5 type 33KV MV Switchgear Medium Voltage Switch Gear, er primært beregnet til trefasede vekselstrømssystemer med en nominel spænding på 50,5 kV og 40,5 kV. Det er almindeligt anvendt i enkelt-samleskinne og sektionsopdelte samleskinnearrangementer. Produktdesignet overholder relevante standarder såsom IEC 298 og GB3906-2006.
22KV mellemspænding metalbeklædt koblingsudstyr
Cotenele har været engageret i teknologisk forskning og udvikling inden for mellemspændingsafbryder- og ringhovedenhedsprodukter i mange år og dækker et komplet udvalg af koblingspaneler med nominelle spændinger fra 3,6 kV til 40,5 kV. at bruge. Det er meget udbredt i kraftværker, transformerstationer, industri- og minevirksomheder og kommercielle bygninger.
Hvad er koblingsudstyr?
Koblingsudstyr (også kendt som metalindkapslet koblingsudstyr eller samlet distributionsudstyr) er et integreret elektrisk system, der primært består af afbrydere og relaterede styreenheder.
Den kombinerer komponenter såsom afbrydere, belastningsafbrydere, afbrydere, sikringer, instrumenttransformatorer, overspændingsbeskyttelsesanordninger, samleskinner og isoleringssystemer i et metalkabinet.
Disse komponenter er samlet i henhold til et defineret elektrisk enkeltlinjediagram, der danner en standardiseret og modulær distributionsenhed.
Hovedfunktionerne af koblingsudstyr omfatter:
- Skift af elektriske kredsløb
- Systemkontrol og beskyttelse
- Måling og overvågning af elektriske parametre
Lavspændingskoblinger bruges typisk i distributionsnetværk op til 1000V AC, mens mellemspændingskoblinger anvendes i systemer, der spænder fra 3,6kV til 40,5kV.
Typer af koblingsudstyr
Koblingsudstyr kan klassificeres baseret på spændingsniveau, isoleringsteknologi, strukturelt design og anvendelsesfunktion.
1. Klassificering efter spændingsniveau
| Aspekt | Lavspændingskoblingsudstyr | Mellemspændingskoblingsudstyr |
| Spændingsområde | ≤1000V | 3,6kV-40,5KV |
| Primær opgave | Distribution og kontrol (terminal) | Modtagelse og beskyttelse (mainline) |
| Kernekomponent | Strømafbryder (MCCB), luftafbryder (ACB) | Vakuumafbryder (VCB), SF₆ afbryder |
| Typiske modeller | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Sikkerhedsfokus | Stødbeskyttelse, lysbue | Streng fem-forebyggende sammenlåsning, isoleringsafstandskontrol |
2. Klassificering efter isoleringsmedium
Luftisoleret koblingsudstyr
Den bruger luft som det primære isoleringsmedium. Den har en moden struktur, nem vedligeholdelse og er meget udbredt i traditionelle distributionssystemer. Typiske eksempler omfatter lavspændingsskabe og metalindkapslede mellemspændingssystemer.
Gasisoleret koblingsudstyr
Den omslutter alle højspændingskomponenter inde i et forseglet rum fyldt med SF₆, nitrogen eller tør luft. Det tilbyder fremragende isoleringsevne, kompakt struktur og stærk miljøtilpasningsevne.
Solid-isoleret koblingsudstyr
Den bruger epoxyharpiks til at indkapsle levende komponenter, hvilket giver stærk modstand mod barske miljøer såsom fugt, støv og forurening.
3. Klassificering efter struktur
Fast Type koblingsudstyr
Alle komponenter er fastgjort inde i skabet. Den har en enkel struktur og et omkostningseffektivt design, der almindeligvis anvendes i standard distributionssystemer.
Udtrækkeligt koblingsudstyr
Afbryderen eller den funktionelle enhed er installeret på en bevægelig vogn, hvilket muliggør nem vedligeholdelse og udskiftning. Denne struktur forbedrer modularitet og operationel fleksibilitet. Mellemspændingscentermonteret koblingsudstyr er et typisk eksempel.
Typiske koblingsudstyrstyper
Ring Hovedenhed
Ringhovedenheder er kompakte distributionssystemer designet til ringnetværksstrømforsyning. De bruger belastningsafbrydere kombineret med sikringsbeskyttelse til at kontrollere og isolere fejl.
RMU'er er meget udbredt i bydistributionsnetværk, boligsamfund, kommercielle bygninger og industrielle faciliteter. De fås i luftisolerede og gasisolerede designs, der tilbyder kompakt størrelse, enkel betjening og pålidelig ydeevne.
Centermonteret koblingsudstyr
Centermonteret koblingsudstyr er et metalbeklædt udtrækbart mellemspændingsdistributionssystem, der typisk bruges ved 3,6 kV-12 kV.
Dens struktur er opdelt i tre rum:
- Samleskinne og instrumentrum
- Afbryderrum
- Kabelrum
Dette design forbedrer sikkerheden og isolationen mellem funktionelle enheder. Det er meget udbredt i kraftværker, industrianlæg, transformerstationer og til start af højspændingsmotorer. Den understøtter også sammenlåsende beskyttelsesfunktioner for at sikre sikker drift af systemet.
Gasisoleret koblingsudstyr
Gasisoleret koblingsudstyr omslutter alle elektriske komponenter inde i et forseglet metalhus fyldt med isoleringsgas.
Det er meget modstandsdygtigt over for miljøpåvirkninger såsom fugt, støv, forurening og korrosive atmosfærer. Det er meget udbredt i bybanetransit, petrokemiske anlæg, metallurgi og højhøjdeområder.
Sammenlignet med luftisolerede systemer er C-GIS mere kompakt, kræver væsentlig mindre installationsplads og tilbyder en lang levetid med minimale vedligeholdelseskrav.
Anvendelsesområder for koblingsudstyr
Koblingsudstyr er meget udbredt i:
- Elproduktionssystemer
- Transmissions- og distributionsstationer
- Industri- og mineanlæg
- Bymæssige bolig- og erhvervsbygninger
- Datacentre og infrastrukturprojekter
RMU'er bruges almindeligvis i distributionsnetværk og kompakte understationer. Centermonteret koblingsudstyr anvendes hovedsageligt i mellemspændingsstyring og motorstartsystemer. Gasisoleret koblingsudstyr foretrækkes i barske miljøer med pladsbegrænsninger.
| Scenarie | Egnet skabstype | Typisk brug |
| Kraftværker, store transformerstationer | Centermonteret (KYN28), MV-omskifter | Generator levering, hovedtransformer modtagelse |
| Industriparker, mellemstore virksomheder | Centermonteret,RMU | Distribution, strømmodtagelse |
| Bymæssige boligområder, højhuse | RMU,LV distributionsskabe | Ringnetværks strømforsyning, endelig distribution |
| Højtliggende, fugtige, forurenede områder | C-GIS | Distribution i barske miljøer |
| Minedrift, petrokemi, jernbanetransit | C-GIS | Strømforsyning under svære forhold |
| Kommercielle bygninger, hospitaler, datacentre | LV koblingsudstyr (GCK/GCS/MNS) | Belysning, VVS, distribution af udstyr |
Sådan vælger du egnet koblingsudstyr
At vælge det rigtige koblingsudstyr kræver evaluering af flere nøglefaktorer:
1. Elektriske driftsforhold
Spændingsniveau, strømkapacitet, frekvens og belastningskarakteristika skal tages i betragtning for at sikre stabil og sikker drift.
2. Miljøforhold
Temperatur, fugtighed, højde, seismisk niveau og forureningsgrad påvirker direkte isoleringsevnen og udstyrets levetid.
3. Kortslutningskrav
Nominel korttidsmodstandsstrøm og brydekapacitet skal svare til systemfejlniveauer. Mellemspændingssystemer bruger typisk en 3-sekunders rating, mens lavspændingssystemer ofte bruger 1-sekunds ratings.
4. Belastningsegenskaber
Forskellige belastningstyper kræver forskellige konfigurationer, såsom afbryderpaneler eller belastningsafbrydersystemer.
5. Applikationsmiljø
- Generelt indre områder: luftisoleret koblingsudstyr
- Pladsbegrænsede områder: kompakte eller gasisolerede systemer
- Sekundær distribution: RMU-systemer
- Industriel udvidelse: Anvender et modulært og udtrækssystem.
6. Projekttype
Nye installationer bruger typisk moderne, højeffektive systemer, mens eftermonteringsprojekter kan følge eksisterende konfigurationer.
7. Vedligeholdelseskrav
Udstyrsdesign skal tillade nem vedligeholdelse med stærk anti-korrosions- og anti-forureningsevne.
Koblingsudstyr i præfabrikerede understationer
En præfabrikeret transformerstation integrerer højspændingsanlæg, transformere, lavspændingsanlæg og styresystemer i et kompakt kabinet.
Højspændingsside
Inkluderer mellemspændingskoblingsudstyr såsom KYN28A-12 eller RMU-systemer, udstyret med beskyttelsesrelæer og kommunikationssystemer.
Transformer
Bruger typisk olie-nedsænkede eller tør-type transformere med lavt tab og høj effektivitet.
Lavspændingsside
Bruger lavspændingskoblingssystemer af udtrækstype for nem vedligeholdelse og pålidelig strømfordeling.
