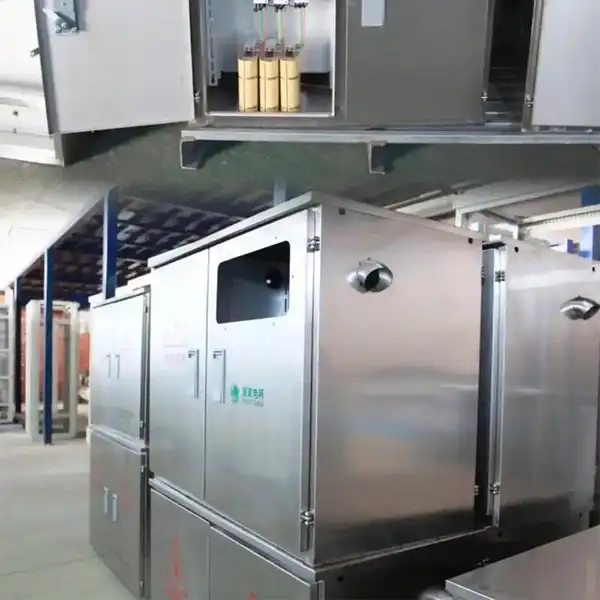

JP lavspændingsfordelingsboks LV koblingsudstyr

Cotenel JP Low Voltage Distribution Box LV Switchgear kombinerer flere funktioner såsom strømfordeling, kontrol, beskyttelse, reaktiv effektkompensation og energimåling, med et valgfrit lækagebeskyttelsesmodul tilgængeligt efter anmodning. JP-seriens integrerede lavspændingsfordelingsboks er fremstillet af højkvalitets 201 eller 304 rustfrit stål med en elektrostatisk pulverlakeret finish, denne fordelingsboks modstår vejrlig og reducerer visuel blænding, mens skumdørpanelet er fast og holdbart og kan holde sin form uændret i lang tid. Hængelåsene udstyret med lavspændingsfordelingsboksen i JP-serien forbedrer sikkerheden mod manipulation, og standard sidemonterede løfteringe forenkler installation og håndtering på stedet. Denne lavspændingsfordelingsboks er meget velegnet til 50Hz AC-systemer med nominelle spændinger under 0,4kV, den overholder GB7251.1-1997 og ISO9001 standarder. JP lavspændingsfordelingsboksen har et kompakt fodaftryk, er nem at installere og har lave vedligeholdelsesomkostninger, hvilket gør den ideel til udendørs eller landlige miljøer, der kræver høje beskyttelsesniveauer og pålidelig langsigtet ydeevne. Det er et perfekt valg til moderne lavspændingsdistributionsnetværk.

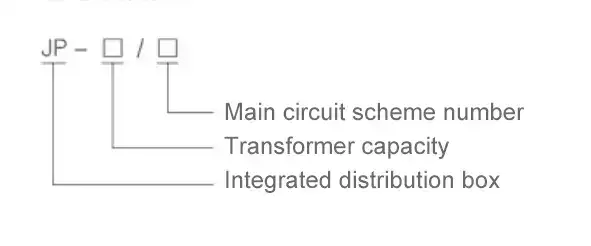

Model og betydninger

Vigtigste tekniske parametre

Arbejdsforhold

1. Omgivelsestemperatur:-25 ℃+40 ℃;

2. Luftens relative fugtighed:dagligt gennemsnit ikke over 90 %, månedligt gennemsnit ikke over 90 %

3. Højde:ikke over 2000m;

4. Installer på et sted uden alvorlige vibrationer og stød og uden ætsende gasser.

Hvad er JP Low Voltage Distribution Box LV Switchgear?

Kernen i JP-seriens integrerede lavspændingsfordelingsboks er strukturel "integration", som integrerer alle de funktionelle moduler, der kræves til hele strømfordelingsområdet i en robust skal, herunder:

1. Strømfordeling:JP lavspændingsfordelingsboksen kan sikkert og pålideligt distribuere den elektriske energiudgang fra transformere til forskellige grenkredsløb;

2. Energimåling:JP lavspændingsfordelingsbokse kan nøjagtigt måle strømforbruget gennem indbyggede målerum og strømtransformatorer og har normalt manipulationssikre funktioner;

3. Beskyttelsesfunktion:Denne JP distributionsboks kan give overbelastning, kortslutning, lækage, overspænding, underspænding, fasetab og overspændingsbeskyttelse for at sikre elektrisk sikkerhed; Og kontrol og reaktiv effektkompensation.

4. Reaktiv effektkompensation:Den reaktive effektkompensationsfunktion i JP-seriens integrerede lavspændingsfordelingsboks er en af ​​kernefordelene ved JP-skabe, da den automatisk kan skifte kondensatorbanker i henhold til netbelastningen for at kompensere for reaktiv effekt, hvilket væsentligt forbedrer effektfaktoren (op til 0,95), reducerer linjetab og forbedrer spændingskvaliteten.

5. Intern struktur og karakteristika

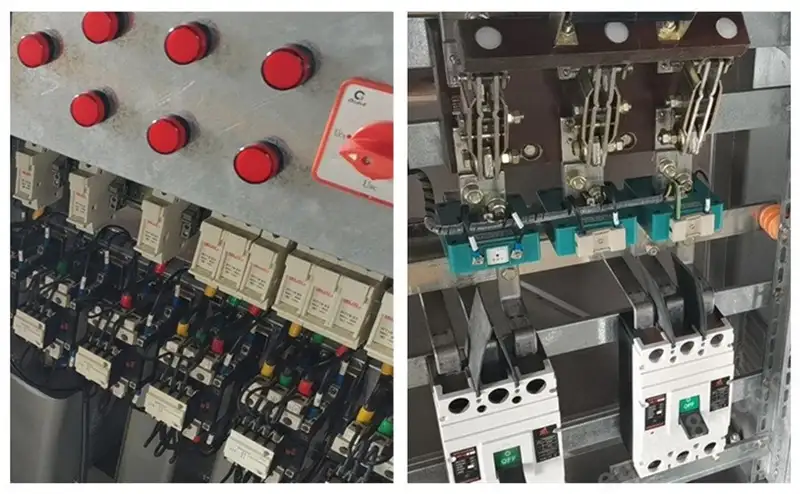

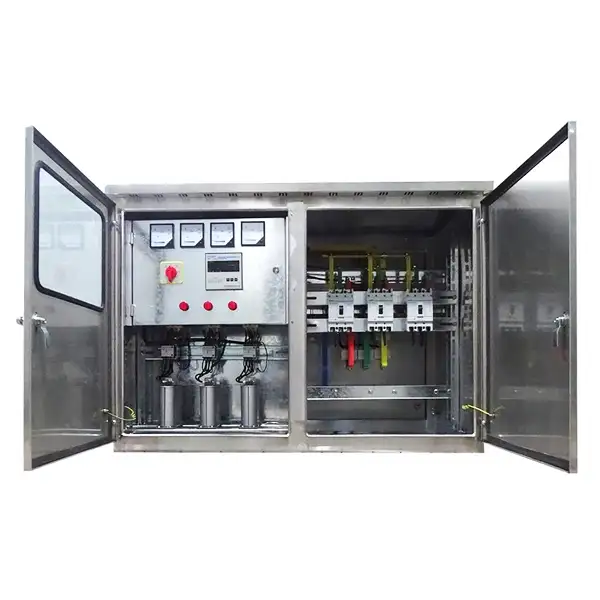

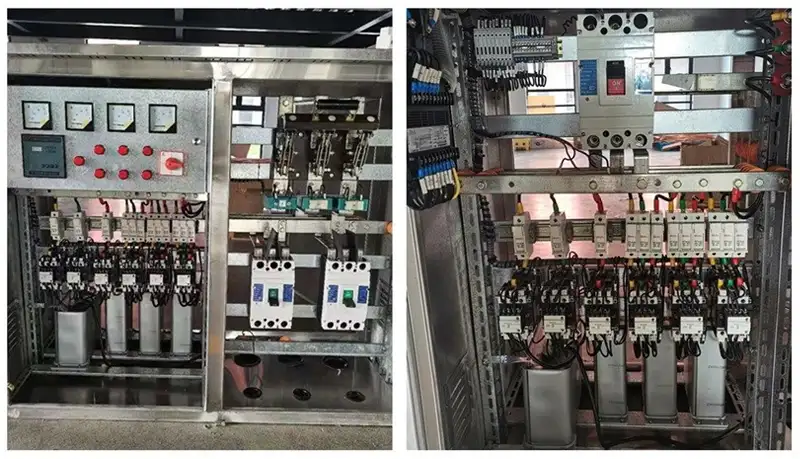

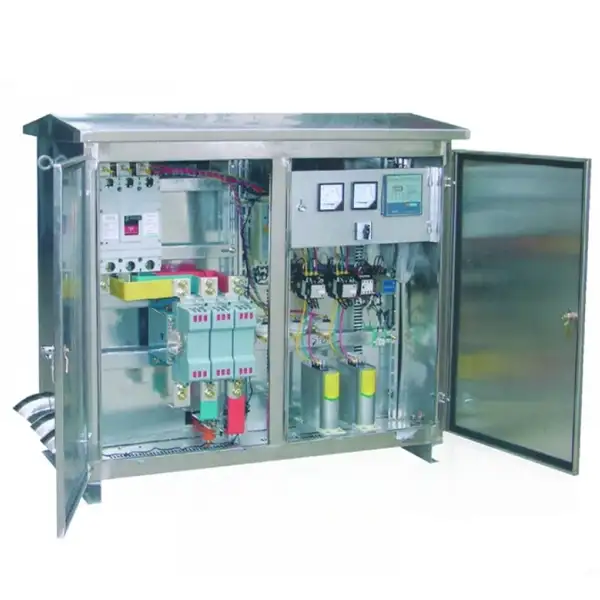

JP lavspændingsfordelingsboksen har en klar funktionel zoneinddeling, typisk opdelt i et målerum, et indgående linjerum, et feeder switchrum og et reaktiv effektkompensationsrum. Denne struktur gør installation, inspektion og vedligeholdelse meget praktisk. JP-fordelingsboksen er specifikt til udendørs miljøer, dens kabinet er normalt lavet af højkvalitets stål eller rustfrit stål, med et fælles beskyttelsesniveau på IP44 (nogle modeller kan nå IP65), som effektivt kan modstå regnvand, støv og elektromagnetisk interferens. Skabet kommer også med dedikerede vandtætte bøjninger til kabelindgang og -udgang. På intelligensfronten fungerer den nye generation af JP-skabe som de "perifere nerver" i det smarte net. De integrerer interne moduler til dataindsamling, fjernkommunikation (GPRS/fiberoptik) og belastningsovervågning. Disse moduler gør det muligt for strømstyringscentret at udføre fjerntelemetri, fjernsignalering, fjernbetjening og fjernjustering (de "fire fjernfunktioner"), hvorved der opnås intelligent netstyring.

Typisk anvendelse Omfang af JP-paneler

1. Renovering af netnettet på landet:JP kabinettet blev oprindeligt designet til landlige strømmiljøer. For eksempel i et netrenoveringsprojekt i et nordligt amt, efter ensartet udskiftning af det gamle udstyr med nye JP-skabe, steg effektfaktoren i distributionsområdet fra 0,75 til over 0,95, den gennemsnitlige ledningstabsrate faldt med 3 til 5 procentpoint, og antallet af lavspændingsudkoblingsulykker faldt med mere end 60 % forbedret sikkerhed og forsyningssikkerhed markant.

2. Renovering af det gamle bysamfund:For aldrende strømdistributionsfaciliteter i byer, der er overvældet af voksende elbelastninger, kan eftermontering af dem med JP-skabe, der integrerer reaktiv effektkompensation og intelligente overvågningsfunktioner, øge strømforsyningskapaciteten med omkring 20 % uden at tilføje ny kapacitet, samtidig med at problemer med spændingsustabilitet løses effektivt.

3. Industri- og minevirksomheder og kommercielle komplekser:På fabrikker, gadebelysning, boligområder og lignende steder udfører JP-skabe ikke kun grundlæggende strømfordeling, men deres reaktive effektkompensationsfunktion kan også spare et betydeligt beløb på grundlæggende elafgifter.

Skematisk diagram af kassestruktur og dimensioner

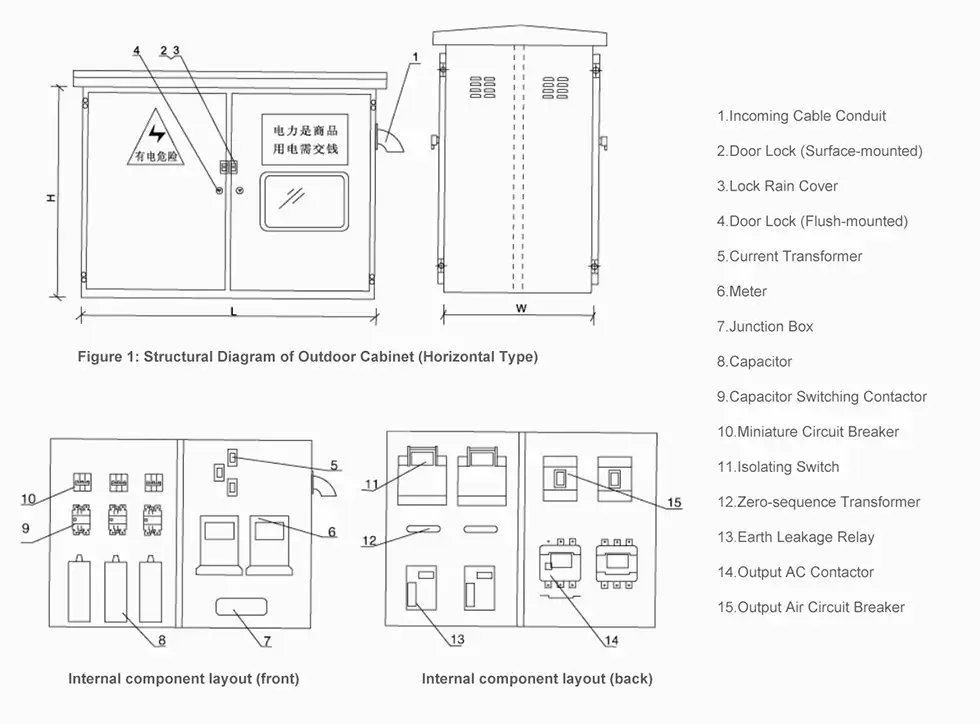

Dimensioner på vandret kasse

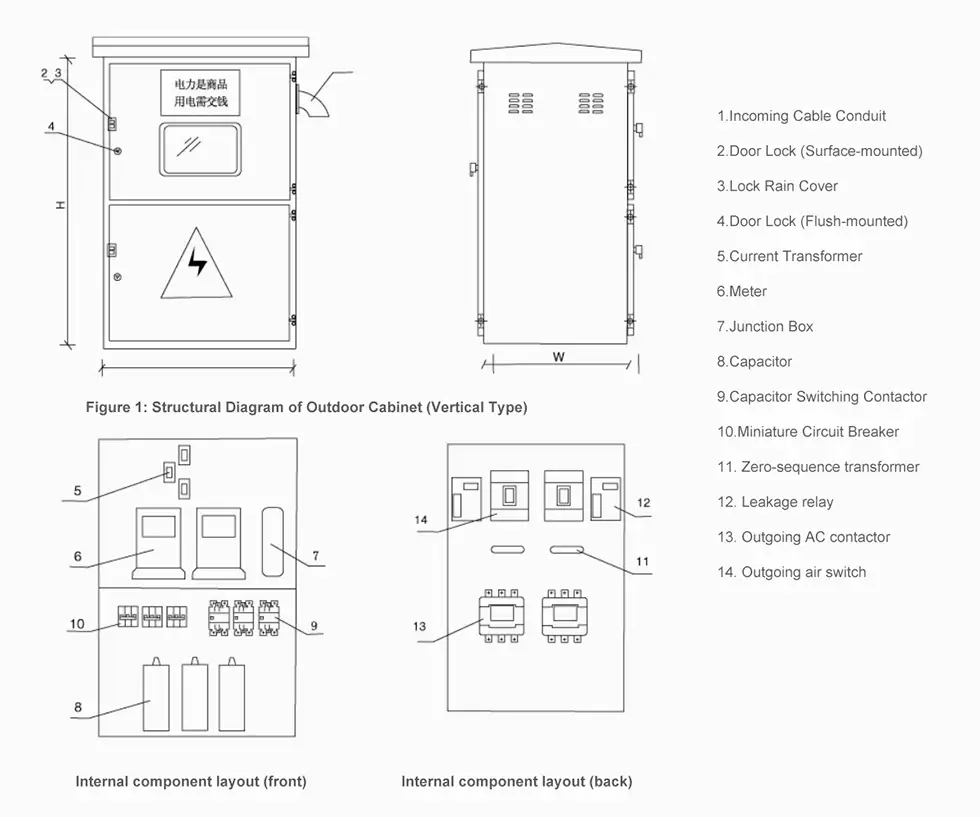

Lodret kasse udvendige mål

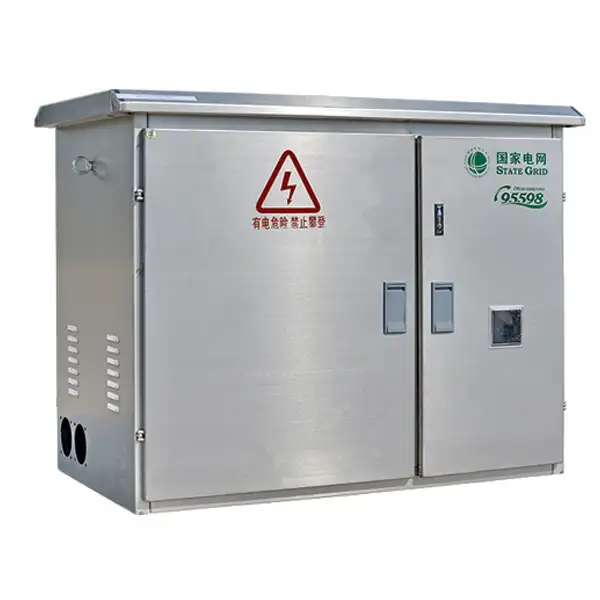

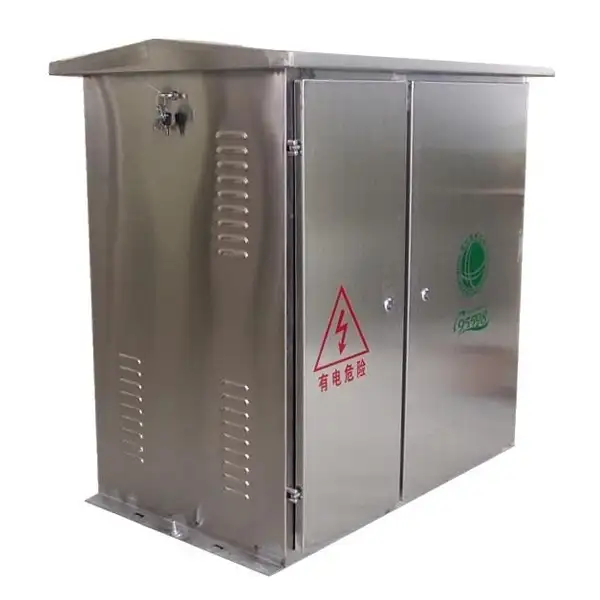

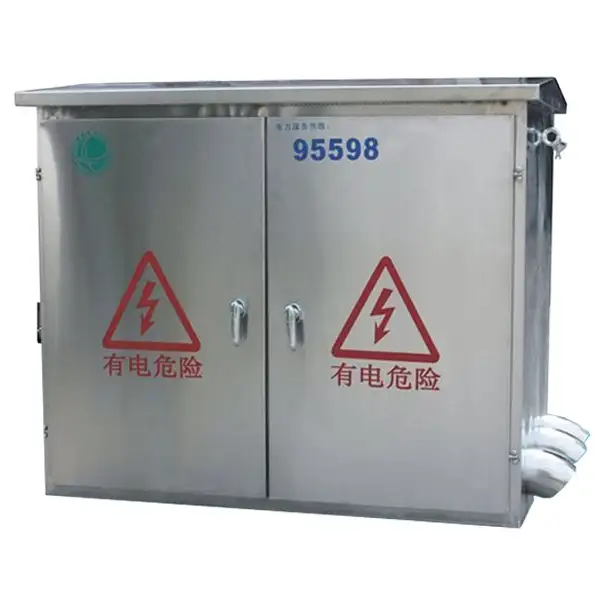

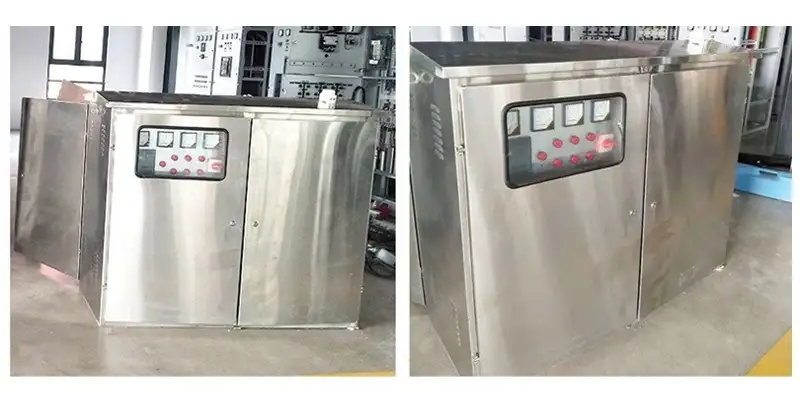

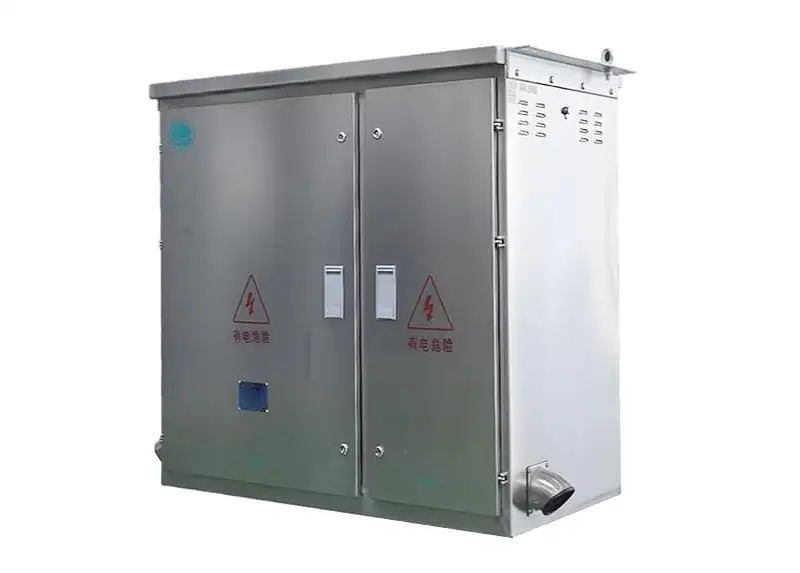

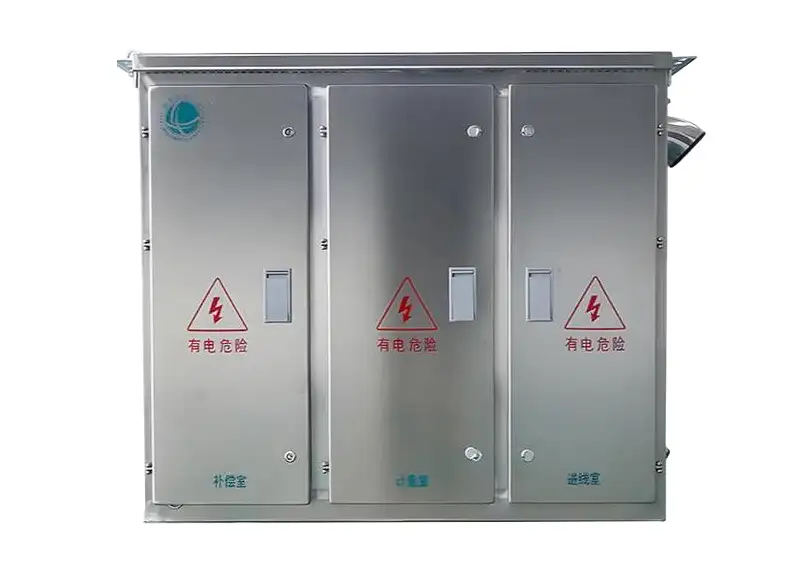

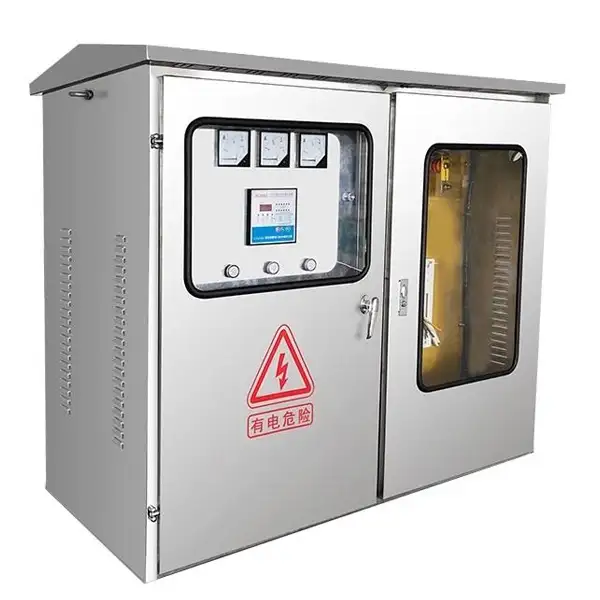

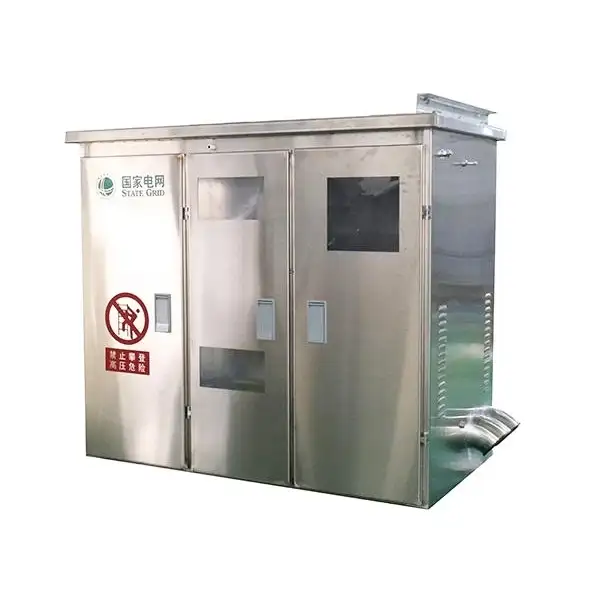

Produkter viser
