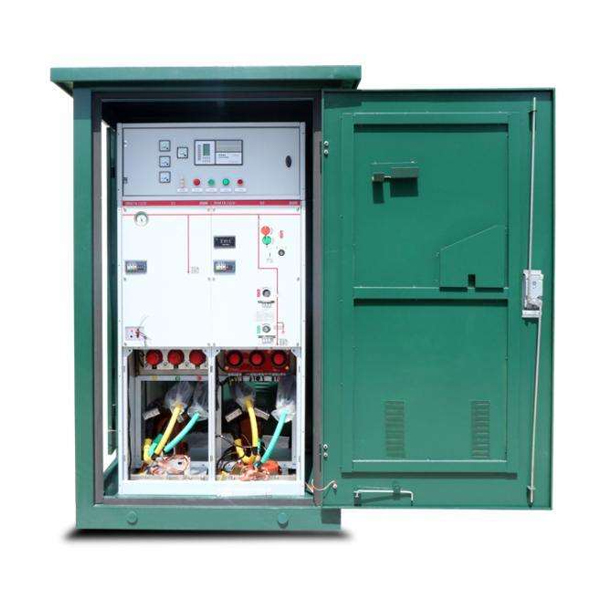

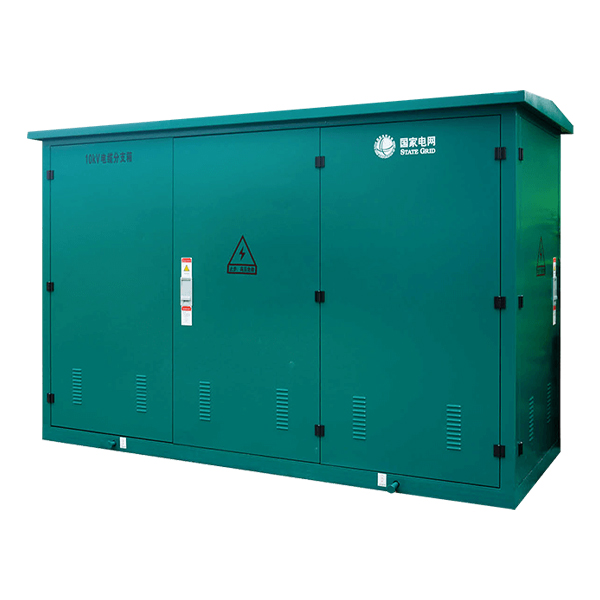

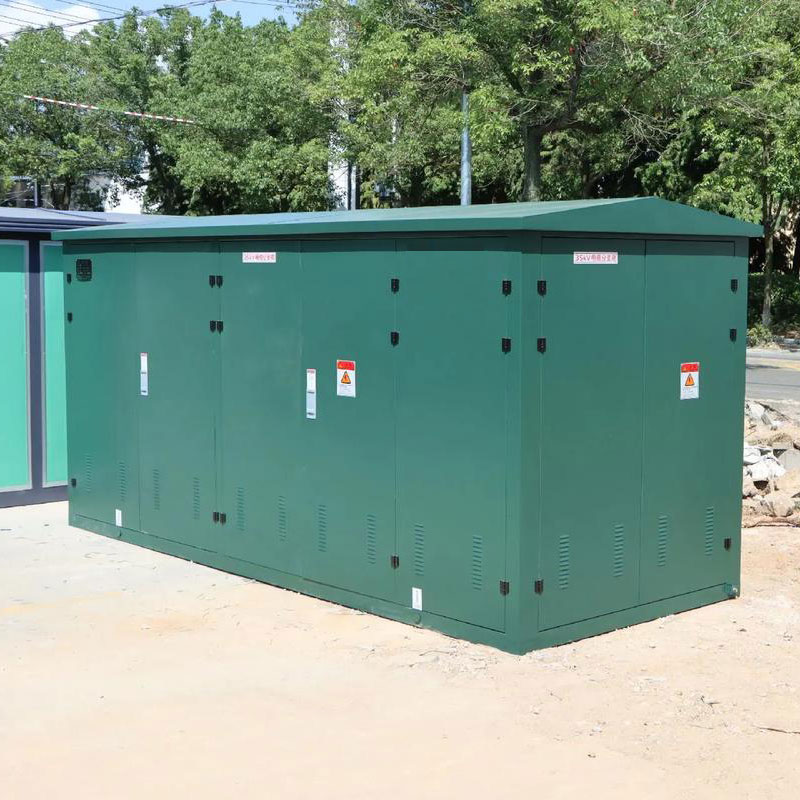

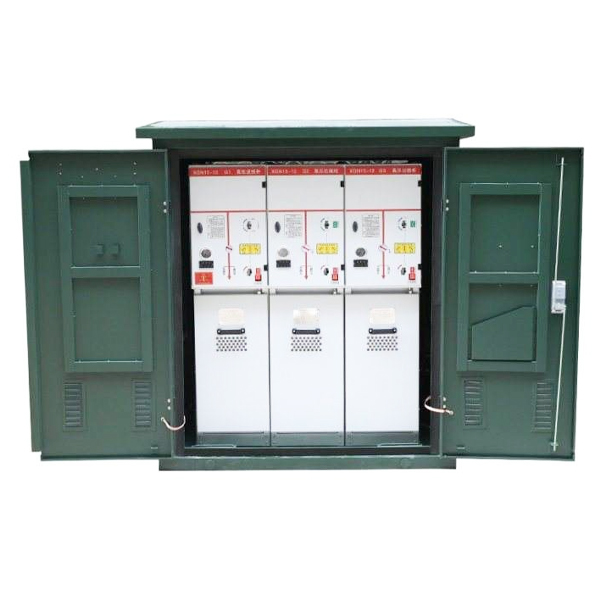

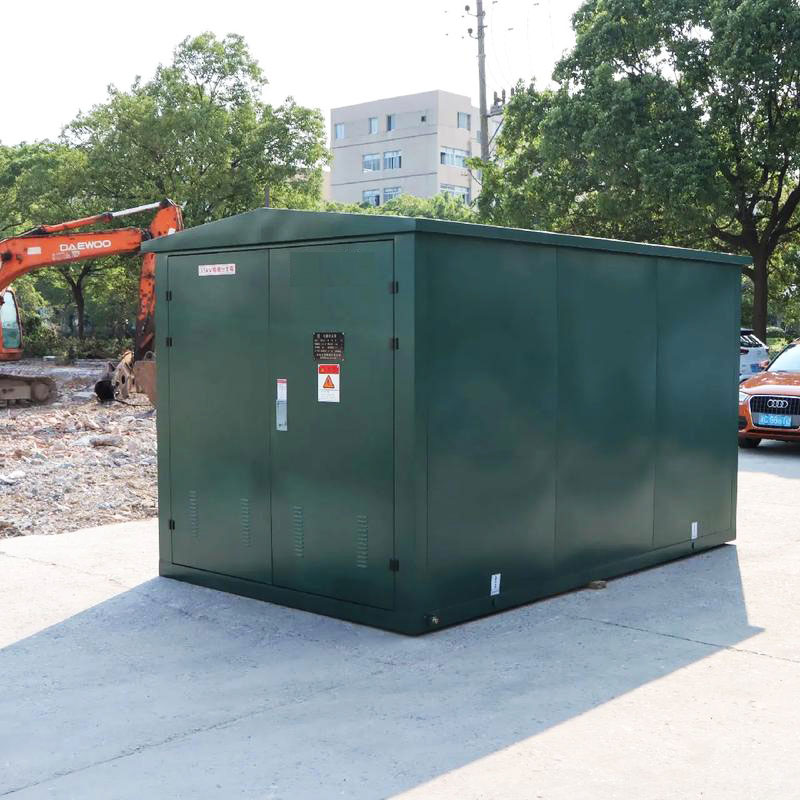

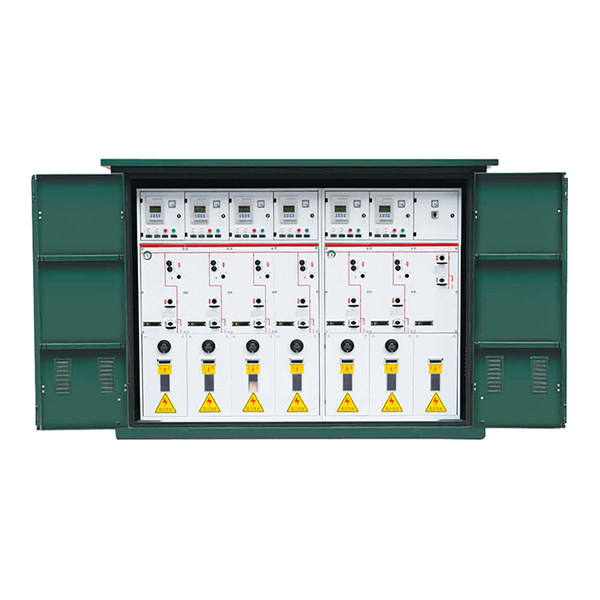

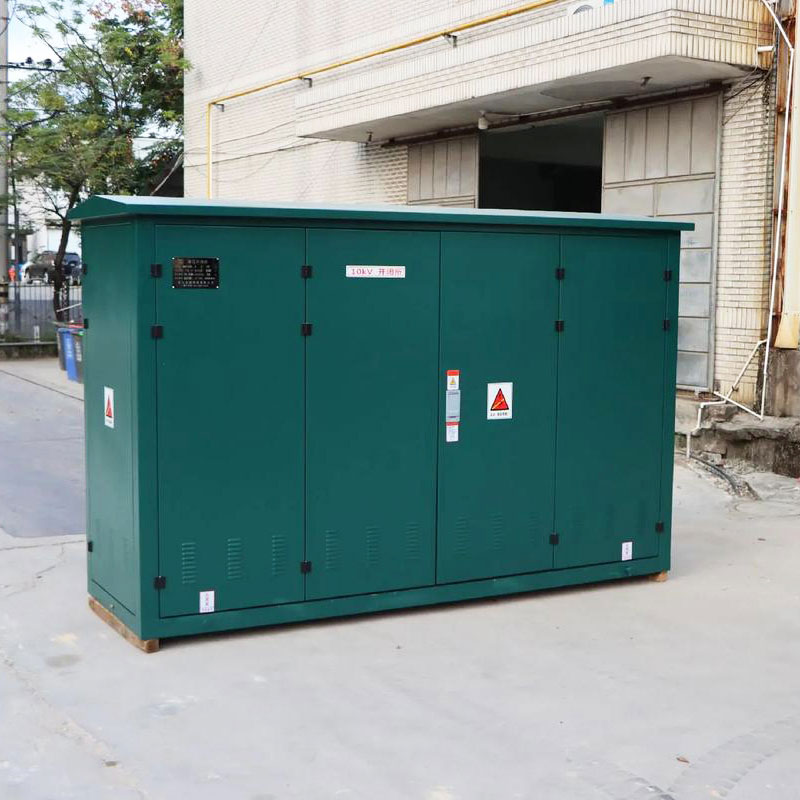

Udendørs kabelfordelingsboks

Den udendørs kabeldistributionsboks produceret af Cotenele er et komplet elektrisk udstyr med mellemspænding, der er specielt designet til distribution af elektrisk energi, implementering af kabelledningsudtag, forgrening, tilslutning og konverteringskredsløb i AC 12kV-35KV distributionsnetværkskabelprojekter. Denne DFWK udendørs kabelfordelingsboks med afbryder er et fuldt isoleret, forseglet og afskærmet komplet elektrisk udstyr med mellemspænding, som hovedsageligt er sammensat af 12kV/35KV kabeltilbehør, SF6 belastningsafbryder, 12kV/35KV elektriske komponenter, sekundære komponenter og boks. Den udnytter fuldt ud og fleksibelt fordelene ved serie- og parallelforbindelse af kabelforbindelser og kan pålideligt kombineres i henhold til brugernes behov for at opnå fuld tætning, fuld beskyttelse, fuld isolering, anti-kondens, anti-støv, anti-korrosion og vedligeholdelsesfrie egenskaber. Den kan fungere udendørs 24/7.

Vigtigste tekniske parametre

Produktstrukturer og hovedkomponenter

1. Indkapslingsstruktur

DFWK Type udendørs kabelfordelingsboks bruger et dobbeltlags kabinet af rustfrit stål, kompakt og æstetisk tiltalende, med en beskyttelsesklassificering op til IP65 eller IP67 og en levetid på mere end 20 år. Skabet er typisk forsynet med flere hængslede døre - nogle til betjening af koblingsudstyret, andre til installation af kabelstik eller vedligeholdelsesadgang. Basen har aftagelige skillevægge, kabelindgangs-/udgangsåbninger og ventilationshuller for at forhindre små dyr i at komme ind, hvilket skaber konvektiv luftstrøm fra bund til top for god varmeisolering, ventilation og regnbeskyttelse. Den ydre overflade er afsluttet med elektrostatisk pulverlakering i forskellige farver (f.eks. armygrøn, State Grid grøn, isgrå) alt efter miljøet. Interne kabelklemmer og jordforbindelsesklemmer medfølger.

2. Indvendige rum

En afbryderudstyret udendørs kabelfordelingsboks er generelt opdelt i følgende funktionsområder:

• Kontaktrum: Indeholder SF6-belastningsafbryderen eller afbryderen i en fuldt lukket gastæt metaltank fyldt med SF6-gas til isolering og lysbueslukning.
• Kabelrum: Indeholder kabelstik og kabelklemmer til indgående/udgående kabelforbindelser og fastgørelse.
• Betjeningsmekanisme rum: Indeholder kontaktens betjeningsmekanisme, låsemekanisme og mekanisk nøglelås.
• Samleskinnerum (hvis relevant): Indeholder skinner, der forbinder afbryderenheder.

Mellemspændingskontakten i afbryderrummet er det centrale kontrolelement. Det er en belastningskontakt med tre positioner (lukket, åben, jordet) anbragt i en SF6-fyldt metal gastæt tank. En robust låsemekanisme mellem betjeningsmekanismen og kontakten sikrer sikker drift.

3. Hovedkomponenter (se tabellen nedenfor):

Kabelstik

DFWK-type udendørs kabelfordelingsboks bruger præ-støbte "berørbare" silikonegummikabelforbindelser, fremstillet ved fuldautomatisk indsprøjtning af importeret isoleringsgummi af høj kvalitet, med både indre og ydre halvlederafskærmningslag. Det indre lag udligner det indre elektriske felt; det jordede ydre afskærmningslag holder stikoverfladen på nul potentiale. Spændingskeglen, med sin nedre ende i tæt kontakt med kablets halvlederlag og det ydre halvlederlag jordet, løser problemet med elektrisk feltkoncentration ved skæringen af ​​kablets ydre skærm og sikrer personlig sikkerhed. Det berørbare kabelfrontstik er monteret direkte på udstyrsbøsningen; den kan forbindes til et bageste kabelstik for at danne flere udgående linjer eller til en overspændingsafleder for overspændingsbeskyttelse.

Arbejdsprincip

Arbejdsprincippet for den afbryderudstyrede udendørs kabelfordelingsboks af DFWK-typen kan forstås ud fra følgende aspekter:

1. Elektrisk arbejdsprincip

Det indgående hovedkabel forbindes via et præstøbt silikonegummikabelstik til den indvendige samleskinneplade. Skinnepladen fungerer som en elektrisk samleskinne – fuldt isoleret og fuldt forseglet. Flere udgående kredsløb er også forbundet til samleskinnepladen via kabelforbindelser, hvilket opnår "én ind, flere ud" forgrening. En SF6 belastningsafbryder er placeret mellem indgående og udgående ledninger. Ved at betjene kontakten kan ledningen åbnes eller lukkes. Når kontakten er åben, adskiller mellemrummet kabelkredsløbet i en indgående side og en udgående side, hvilket tillader forskellige potentialer, hvilket muliggør vedligeholdelse af lokal strømafbrydelse uden at påvirke hovednettet.

2. SF6-belastningskontaktens arbejdsprincip

SF6-belastningsafbryderen fungerer i en SF6-gasatmosfære. SF6 har fremragende isolerende og lysbuedæmpende egenskaber. Når kontakten åbner, afkøles og slukkes lysbuen hurtigt i SF6-gassen, hvilket forhindrer alvorlig kontaktforbrænding og sikrer pålidelighed og lang levetid. Kontakten er typisk et design med tre positioner (lukket, åben, jordet). Den jordede position giver en sikker jordforbindelse til kabelsiden, hvilket letter efterfølgende vedligeholdelse.

3. Fuld isolering og elektrisk feltkontrolprincip

Kabelstikket bruger en dobbeltlags halvlederafskærmningsstruktur: Det indre halvlederlag udligner det indre elektriske felt for at undgå lokal koncentration; det ydre halvlederlag er jordet for at opretholde nulpotentialet, hvilket gør stikoverfladen sikker at røre ved. Stresskeglen løser koncentrationen af ​​det elektriske felt ved skæringen af ​​kablets ydre skærm, hvilket sikrer et ensartet og sikkert elektrisk felt i hele tilslutningssystemet.

4. Interlock-princippet

Et robust mekanisk aflåsningssystem er tilvejebragt mellem koblingsudstyret og skabsdørene:

• Når belastningsafbryderen er lukket, er afbryderens betjeningshul blokeret.
• Afbryderen kan kun betjenes, efter at belastningsafbryderen er åbnet.
• Når afbryderen er åben, kan belastningsafbryderen ikke lukkes.
• Efter at jordingskontakten er lukket, er afbryderens betjeningshul blokeret.

Denne fem-forhindringslås forhindrer fejlbetjening og sikrer personale- og udstyrssikkerhed.

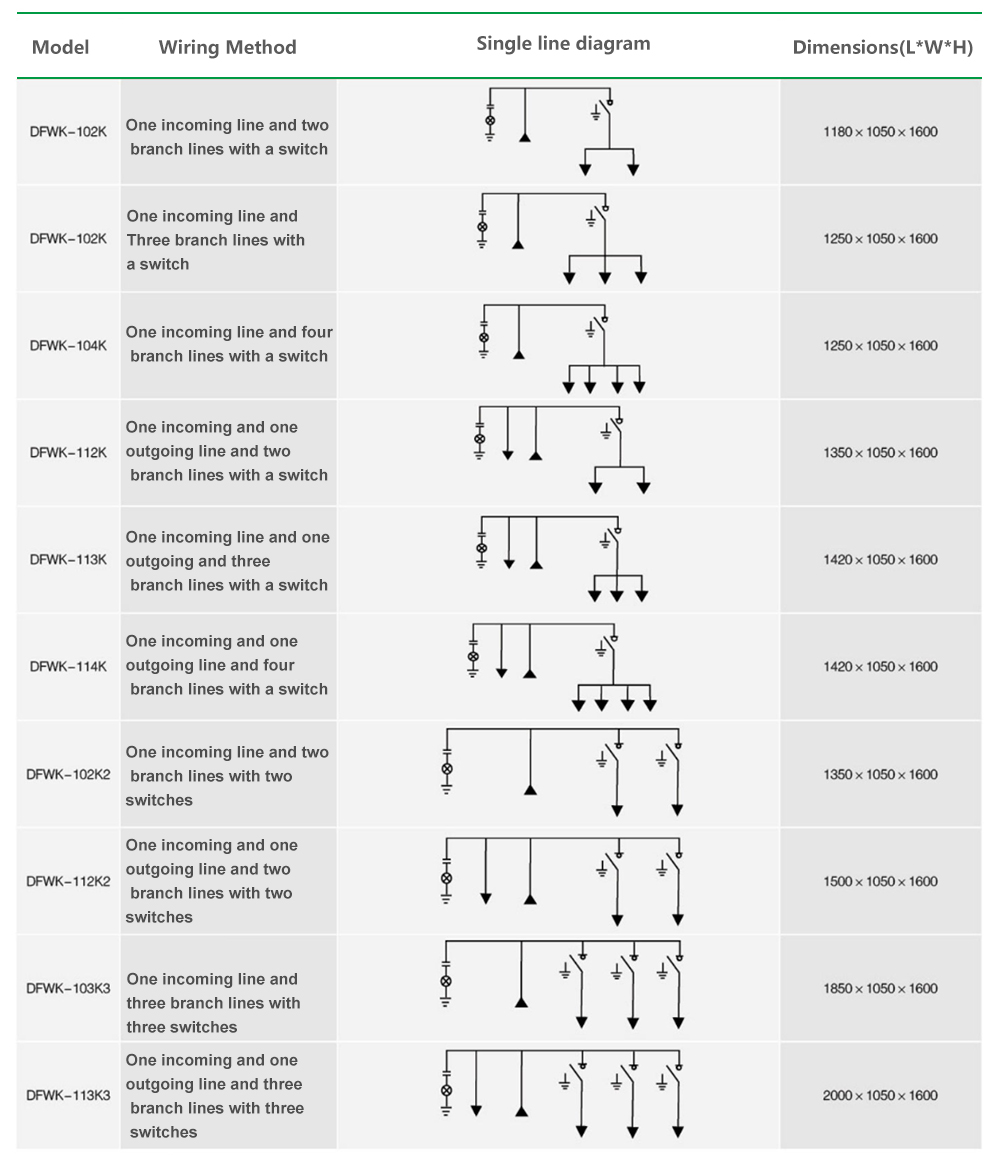

Flere typiske ledningsløsninger

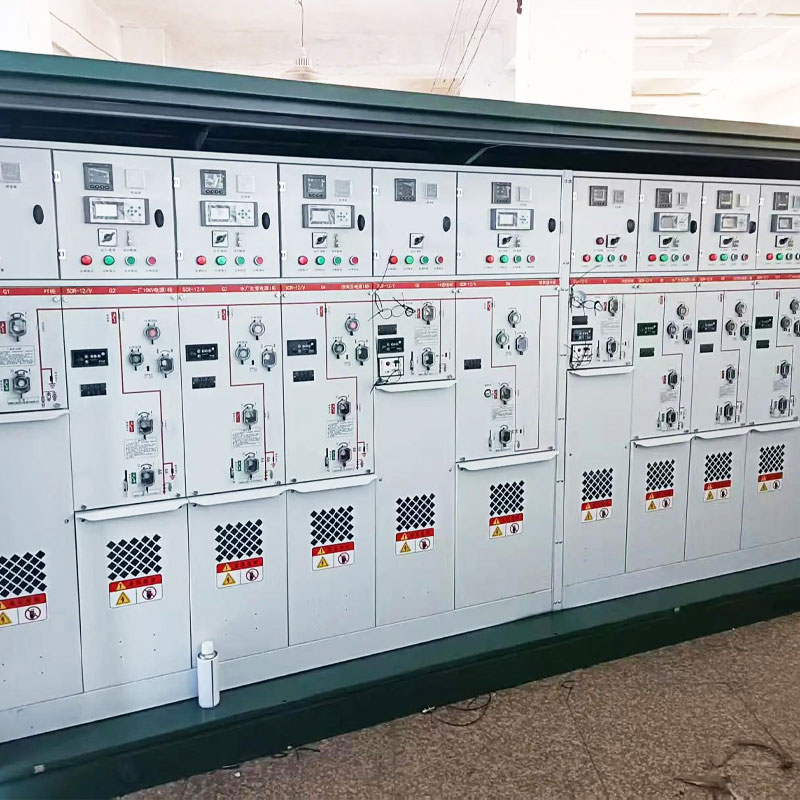

Vores fabrik
