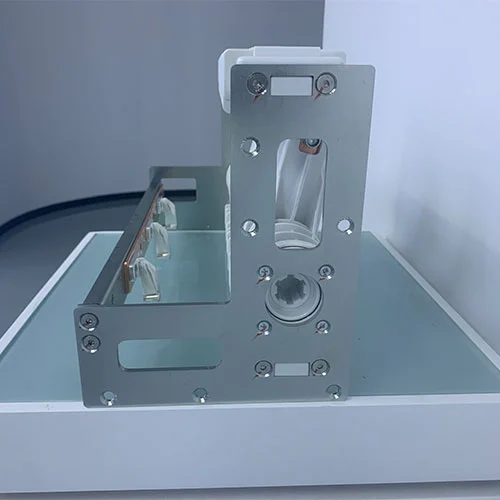

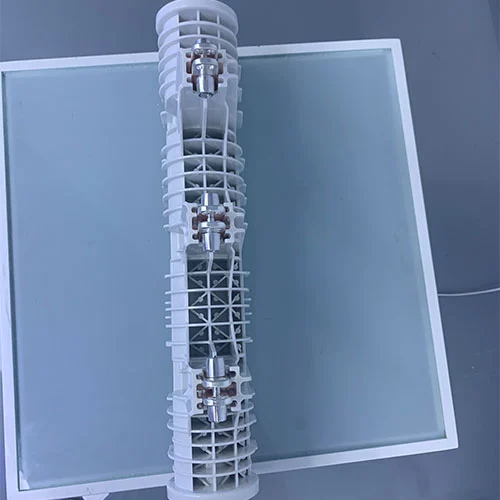

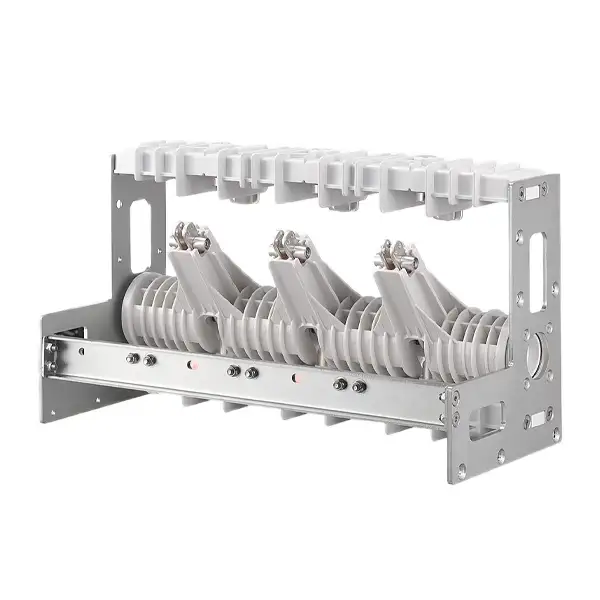

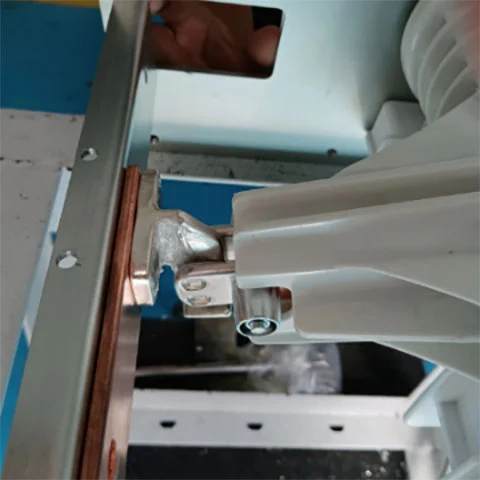

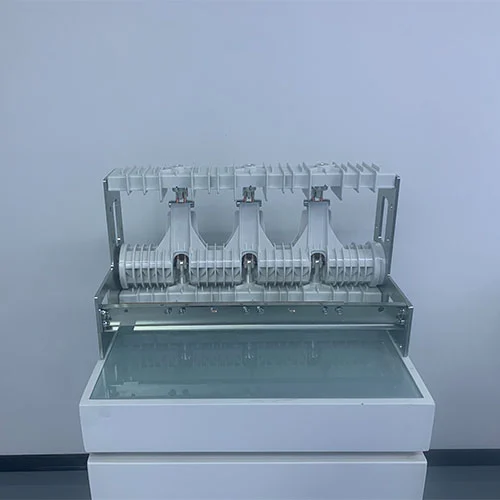

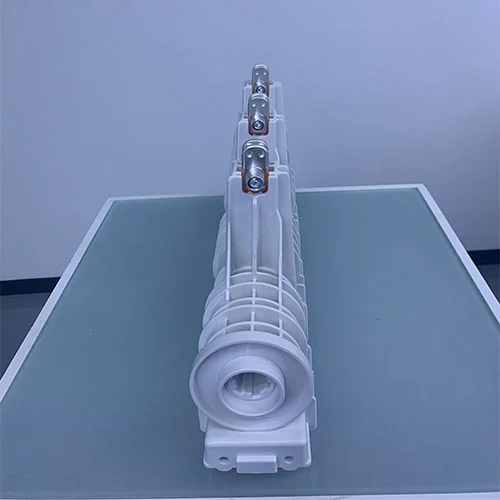

11KV mellemspændingsafbryderafbryder

En 11KV mellemspændingsisoleringsafbryder er en mekanisk omskifter, der bruges i strømdistributionssystemer til at give sikker elektrisk isolering og kontrolleret belastningsskift. Det anvendes i vid udstrækning i ringhovedenheder (RMU), gasisolerede koblingsanlæg og sekundære understationer.

I modsætning til afbrydere kan en afbryder ikke afbryde fejlstrømme. Dens primære rolle er at sikre et synligt og pålideligt isolationsgab, hvilket muliggør sikker vedligeholdelse og drift af elektriske systemer.

Produkt model

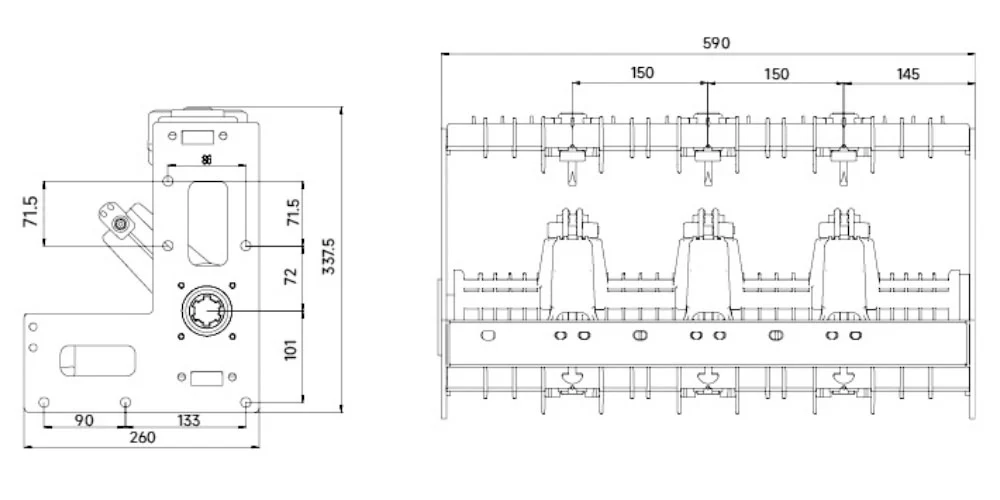

Udseende og dimension

Hvad er de forskellige typer afbryderkontakter?

1. Luftisolerede afbrydere

Monteret i luftisoleret koblingsanlæg

Enkel struktur med synlig isolation

Velegnet til standardinstallationer

2. Gasisolerede afbrydere

Indkapslet i forseglede gastanke

Kompakt og vedligeholdelsesfri

Ideel til bystationer og transformerstationer med begrænset plads

3. SF₆-fri miljøvenlige afbrydere

Bruger alternative isoleringsgasser eller tør luft

Lavt potentiale for global opvarmning

Opfylder moderne miljøregler

Tekniske parametre

Produktfordele

Vores 11KV mellemspændingsafbryderafbryder har følgende fordele:

Miljøvenlig

Den vigtigste fordel er reduktion eller eliminering af SF₆, dette vil direkte bidrage til lavere drivhusgasemissioner fra eldistributionsnettet.

Kompakt installation

Gasisoleret medium, uanset om der bruges SF₆ eller alternativer, tilbyder en meget mere kompakt og pladsbesparende løsning sammenlignet med luftisoleret medium, dette er meget velegnet til bystationer, kompakte sekundære understationer (CSS) eller pudemonteret gear.

Høj pålidelighed og lang levetid

Robust og forseglet konstruktion med stabil gasisolering beskytter kontakterne på afbryderne mod miljøforurening som støv, fugt og saltholdighed, hvilket kan sikre disse Isolator switch ensartet ydeevne, minimal vedligeholdelse og forlænget driftslevetid.

Sikkerhed og alsidighed

Isolationskontakterne har et synligt eller fastsat isolationspunkt for sikkerheden. De laver og bryder normale belastningsstrømme tilføjer driftsfleksibilitet til strømforsyningsnet og belastningsstyring uden afbrydere.

Tilpasningsevne

Isolerende kontakter, der normalt bruges til forskellige konfigurationer, spændingsniveauer og specifikke applikationer såsom minedrift, kondensatoromskiftning osv., kan dette gøre dem velegnede til en lang række sekundære elektriske distributionsbehov fra integration af vedvarende energi til industriel strømforsyning.

Hvad er forskellen mellem en afbryder og en afbryder?

Forståelse af forskellen mellem en afbryder og en afbryder er afgørende for sikker og effektiv drift af koblingsanlæg.

1. Primær funktion

Circuit Breaker: En beskyttelsesenhed designet til automatisk at afbryde fejlstrømme og overbelastninger, beskytte udstyr og strømsystemet.

Afbryder: En drifts- og sikkerhedsanordning, der bruges til at give synlig isolation og til at skifte nominelle belastningsstrømme under normale forhold.

2.Afbrydelsesevne

Circuit Breaker: I stand til at afbryde høje fejlstrømme.

Afbryder: Kan ikke afbryde fejlstrømme; den modstår kun kortslutningsstrømme i en begrænset periode, indtil afbryderen udbedrer fejlen.

3. Operationel sekvens

I et typisk system arbejder begge enheder sammen:

Under frakobling: Afbryderen åbner først for at stoppe strømstrømmen, derefter åbnes afbryderen for at give sikker isolation.

Under aktivering: afbryderen lukker først, efterfulgt af afbryderen.

4.Design og omkostninger

Circuit Breaker: Mere kompleks, med lysbuedæmpende teknologi (vakuum, SF₆ osv.), hvilket resulterer i højere omkostninger.

Afbryder: Enklere mekanisk design, hvilket gør det mere økonomisk til isolationsformål.

Afbrydere er ansvarlige for at beskytte strømsystemet, mens 11KV mellemspændingsisoleringsafbryderen sikrer sikkerheden for mennesker og udstyr ved at give pålidelig elektrisk isolering.

Hvordan vælger man den rigtige 11KV mellemspændingsafbryder?

Når du vælger en passende model, skal du overveje:

Nominel spænding (11kV / 12kV)

Nominel strøm (630A / 1250A)

Installationstype (RMU, GIS, AIS)

Miljøforhold (fugtighed, støv, temperatur)

Krav til miljøvenlige (SF₆-fri) løsninger

Til kompakte transformerstationer anbefales gasisolerede eller miljøvenlige løsninger.

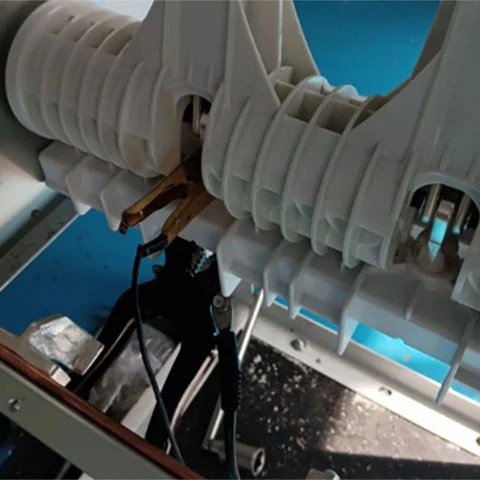

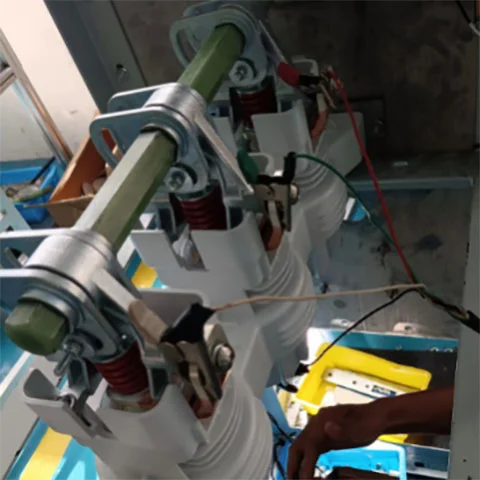

Kvalitetssikring og test

Cotenele implementerer streng kvalitetskontrol gennem hele produktionen:

Typetest og rutinetest

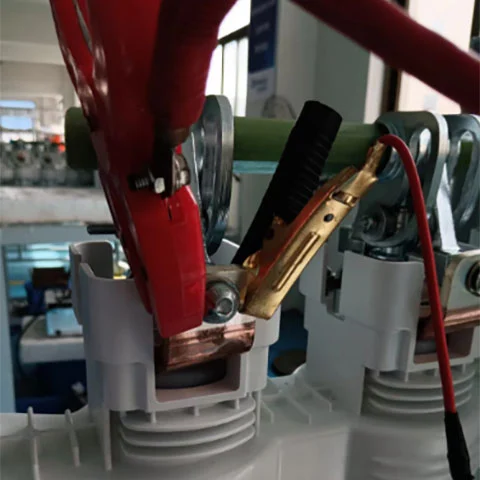

Højspændingstest

Fabriksinspektion og valgfri tredjepartsverifikation

Alle produkter overholder standarderne ISO9001, ISO14001 og ISO45001.

FAQ

1. Hvad er en 11KV mellemspændingsafbryder?

En afbryder er en afbryderanordning, der, når den er i åben position, giver isolering ud over dens standardafbryderfunktioner. Den er designet til at bære, lave og bryde nominelle belastningsstrømme under normale driftsforhold.

2.Hvordan fungerer en afbryder?

Når den er lukket, løber mærkestrømmen gennem hovedisolationskontakterne. For at afbryde belastningsstrømmen åbner disse kontakter først og overfører strømmen til det afbrydelseskammer - såsom en vakuumafbryder i GSec- og GSec Air-serien - hvor strømmen afbrydes. Under lukning danner isolationskontakterne kredsløbet, før den afbryder enhed lukker.

3. Hvad adskiller en vakuumafbryder fra en afbryder?

Den største forskel er beskyttelsesevnen: en vakuumafbryder kan fjerne fejlstrømme for at beskytte strømudstyret. men en afbryder bruges ikke til at afbryde fejlstrømme. Dens vigtigste funktion er at give sikker isolation, efter at kredsløbet er blevet åbnet, hvilket gør det muligt at udføre arbejde på den frakoblede sektion og sikre isolering fra strømførende dele.

4. Tilbyder Cotenele forskellige typer afbryderafbrydere?

Ja, Cotenele har to hovedklassifikationer:
Luftisolerede afbrydere, der bruges til kabelsektionering, transformer- og motoromskiftning i sekundære distributionsstationer og til forsyning af kredsløb, transformere og ringnetværk.
Gasisolerede afbrydere, disse isolatorer har disse egenskaber af vedligeholdelsesfri SF6 eller SF6-fri teknologi, tilbyder høj ydeevne, pålidelighed og lang levetid i en kompakt størrelse.

5. Er Cotenele afbrydere nemme at vedligeholde?

Ja. Coteneles produkter leveres med detaljerede service- og vedligeholdelsesinstruktioner fra Cotenele, sammen med omfattende reservedele og tilbehørssupport.

6. Hvad bruges Cotenele indendørs luftisolerede belastningsafbrydere til?

De bruges til mellemspændingsindkapslede koblingsanlæg, ringhovedenheder og kompakte transformerstationer. Vores belastningsafbrydere har fordelene ved pålidelig overbelastningsstrømstyring og deres spændinger op til 40,5 kV og deres strømme op til 1250 A.

7. Hvordan forbedrer Cotenele-switches strømkvaliteten og pålideligheden?

De tillader et stort antal brydeoperationer ved mærkestrøm og kan modstå kortslutningsstrømme op til 31,5 kA i 1 sekund. En jordafbryder med produktionskapacitet er inkluderet, og driften er sikret over et bredt temperaturområde, hvilket bidrager til ensartet ydeevne og systempålidelighed.

8.Hvorfor betragtes Cotenele-kontakter som sikre og pålidelige?

Brugt i kombination med strømbegrænsende sikringer giver de komplet beskyttelse og sikker afbrydelse af kortslutningsstrømme. Vores kontakter giver et synligt isoleringsgab og opfylder kravene i klasse 2 i standarden IEC 62271-304

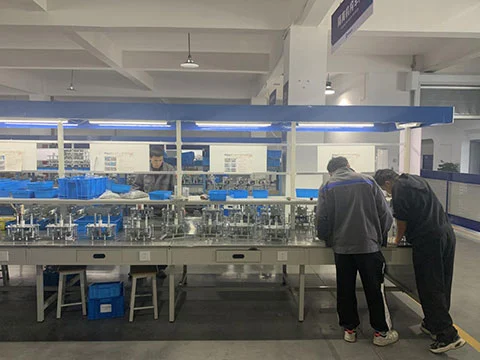

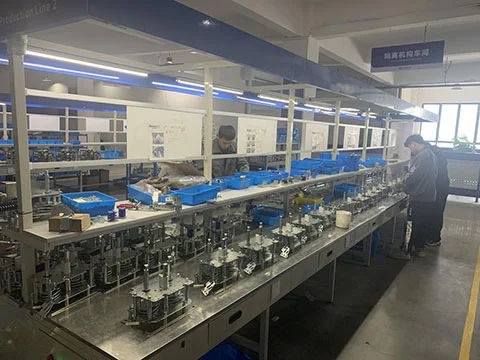

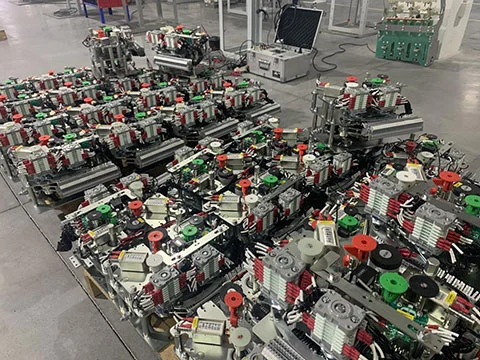

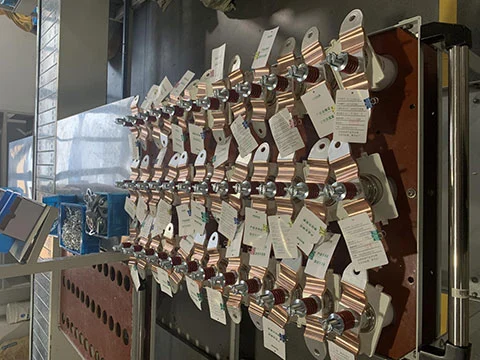

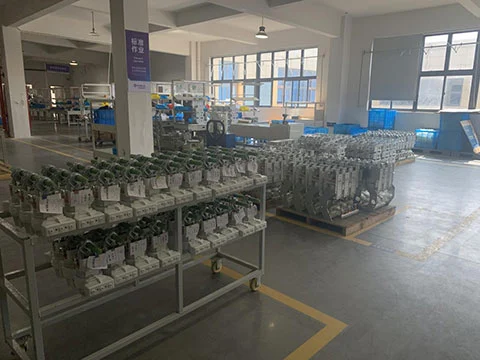

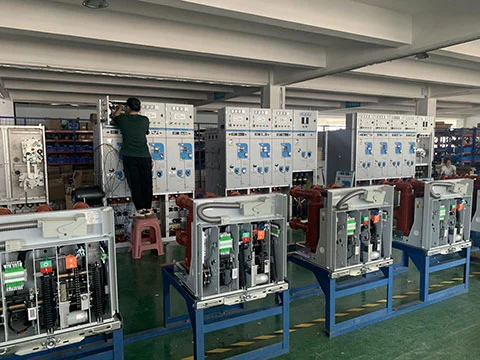

Vores fabrik

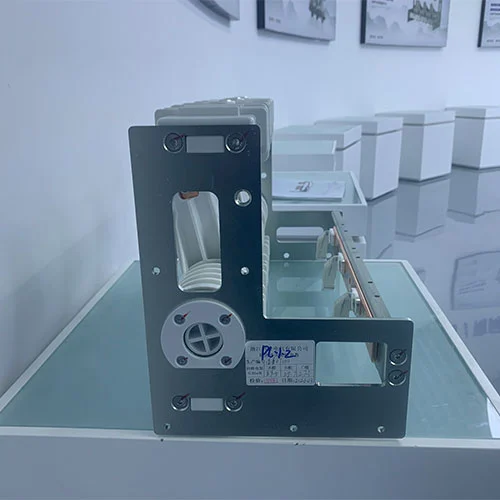

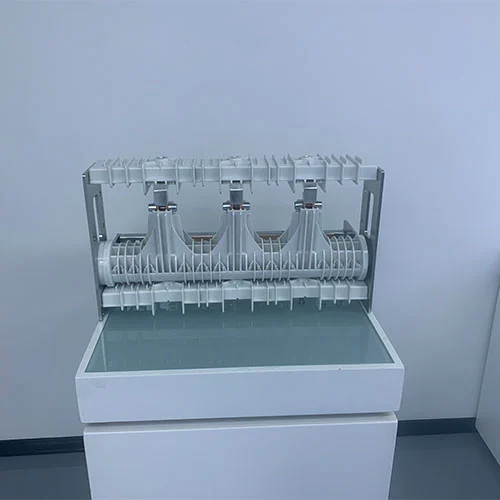

Produktudstilling
