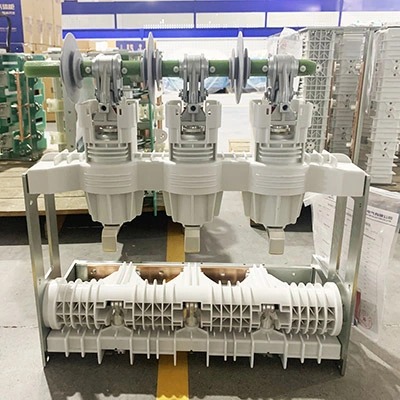

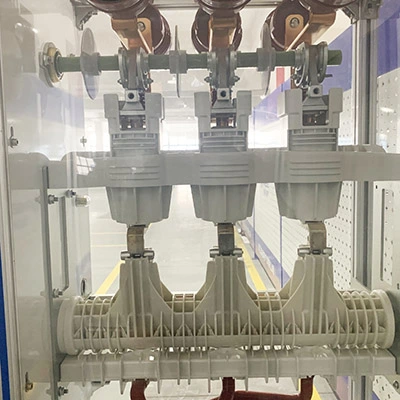

11KV mellemspændingsvakuumafbryder med isoleringsafbryder

11KV mellemspændingsvakuumafbryder med isolerende kontakt er en kritisk enhed i mellemspændingsstrømdistributionssystemer. Den kombinerer vakuumafbryderens overlegne strømafbrydelsesevne med afbryderens pålidelige elektriske isolationsfunktion i en enkelt enhed. Vakuumafbryderen afbryder sikkert både normal belastning og fejlstrømme ved hjælp af sin vakuumafbryder, hvilket gør den særdeles velegnet til hyppig drift med minimal vedligeholdelse. Afbryderen giver en synlig luftspalte, efter at afbryderen åbner, hvilket sikrer absolut sikkerhed under vedligeholdelse.

Model og betydninger

Definitionen af ​​en vakuumstrømafbryder

En 11KV mellemspændingsvakuumafbryder med isoleringsafbryder er en kombination af elektrisk udstyr. Denne enhed består primært af to hoveddele:

Vakuum afbryderenhed

VCB'en er ansvarlig for at afbryde normale belastningsstrømme og kortslutte fejlstrømme sikkert. Den bruger en vakuum-baseret lysbueslukningsteknologi for at sikre sikker strømafbrydelse.

Afbryder kontakt

Afbryderen er mekanisk forbundet eller integreret med VCB'en. Det giver en fysisk synlig luftspalte, når den er i åben position, hvilket sikrer sikker isolering af nedstrøms udstyr fra strømkilden under vedligeholdelse.

Denne synlige pause garanterer, at udstyret er isoleret og jordet, hvilket gør det sikkert for arbejdere at betjene det.

Det er vigtigt at bemærke, at mens VCB'en kan fungere under belastning, er afbryderen en off-load-enhed. Den må kun betjenes, efter at VCB'en allerede har åbnet kredsløbet for at sikre sikkerheden.

Arbejdsprincip

Operationen involverer den koordinerede funktion af to forskellige mekanismer:

Circuit Breaking (VCB-funktion):Når betjeningsmekanismen (fjeder eller elektromagnetisk) aktiveres for at åbne, adskilles de bevægelige kontakter inde i vakuumafbryderkammeret. En elektrisk lysbue initieres i metaldampen, der frigives fra kontaktfladerne. De specielt formede kontakter (ofte anvender et langsgående magnetfeltdesign) styrer denne bue, hvilket får den til at rotere hurtigt. Den metalliske damp kondenserer på omgivende skjolde, og lysbuen slukker ved den naturlige strøm nul i AC-cyklussen. Vakuummediet genvinder hurtigt sin høje dielektriske styrke og afbryder strømmen.

Afbryderfunktion:Efter åbning af det elektriske kredsløb med vacuun-afbryderen, kan isoleringsmekanismen aktiveres (manuelt eller motordrevet). Vakuumafbryderen driver fysisk isolerende kontakter, som adskilt fra VCB'ens vakuumafbrydere vil åbne og skabe et klart, synligt luftgab i hovedstrømkredsløbet. Efter at have gennemført den passende jordingsprocedure, kan arbejdere sikkert arbejde inden for isolationsområdet ved at stole på det pålidelige isolationspunkt, der dannes af mellemrummet.

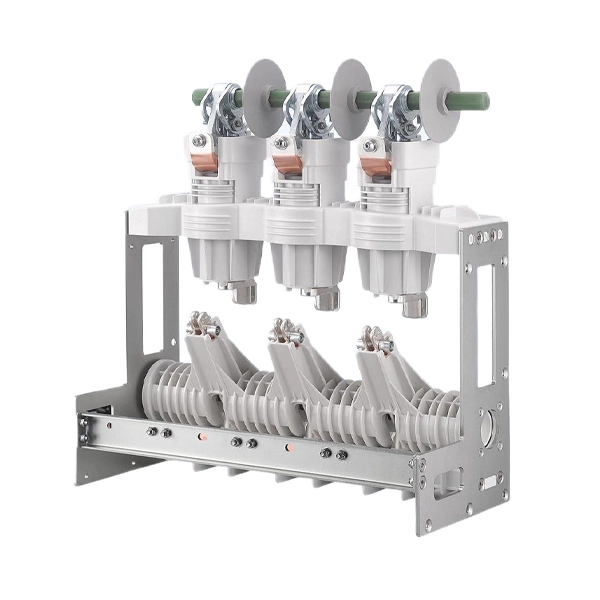

Strukturen af ​​vakuumstrømafbryder

Strukturen af ​​11KV mellemspændingsvakuumafbryder med isoleringsafbryder inkluderer følgende funktioner:

Vakuumafbrydelsesenhed (kernekomponenter):Dette er den bedste vigtige funktion. Hver fase inkluderer en forseglet vakuumafbryder. Dens hovedkomponenter er: den hermetiske isoleringsskal (keramik/glasindkapsling), det ledende system (faste/bevægelige kontakter og ledere, ofte med aksialt magnetfeltdesign for høj brydekapacitet) og afskærmningssystemet (metalliske skjolde til at beskytte isoleringen og kontrollere elektriske felter).

Driftsmekanisme:En enkelt fælles mekanisme (såsom en fjederbetjent eller elektromagnetisk type) leverer typisk energien til både VCB'ens hurtige lave/brud-handlinger og den sekventielle drift af afbryderen. Interlocks sikrer den korrekte rækkefølge og pålidelig sikkerhed: Afbryderkontakten kan kun fungere, når VCB'en er åben.

Afbrydersamling:Denne består af et sæt isolerende kontakter (kniv-switch-type eller moderne lineære bevægelsestyper) for hver fase, monteret i serie med VCB-afbryderne. De er mekanisk forbundet med hovedbetjeningsmekanismen eller har et dedikeret manuel/motordrev med streng sekventeringslogik.

Støttestruktur og isolering:Samlingen er monteret på en robust ramme. Isolerende stænger, søjler eller epoxyisolatorer giver den nødvendige dielektriske og mekaniske støtte mellem strømførende dele, den jordede ramme og mellem faser.

Ansøgninger

Cotenele 11KV mellemspændingsvakuumafbryder med isoleringsafbryder er meget udbredt i:

By- og industritransformatorstationer

Jernbane og metro trækkraftsystemer

Petrokemiske og energianlæg

Distributionssystemer for vedvarende energi

Smart grid og kommunal infrastruktur

Stål, minedrift og tunge industrianlæg

Circuit Breaker VS Isolationsafbryder

Funktionerne af en vakuumafbryder og en isolator er forskellige. Her er en sammenligning:

Primær funktion:

1. Circuit Breaker: En beskyttende koblingsenhed. Den er designet til automatisk eller manuelt at lave, føre og bryde strømme under både normale belastningsforhold og unormale forhold (som kortslutninger). Dens bedste funktion er at afbryde strømmen, hvilket sikkert slukker lysbuen.

2. Afbryder (Isolator): En sikkerhedsisoleringsanordning. Dens eneste funktion er at give et synligt brud i kredsløbet, hvilket sikrer et pålideligt isolationsgab for sikkerhed under vedligeholdelse. Den har ingen designet evne til at lave eller bryde nogen væsentlig strøm.

Drift under aktuel:

1. Strømafbryder: Skal fungere for at afbryde strømmen. Dens kontaktdel under belastning, og den er specielt designet til at slukke den resulterende bue i dets forseglede vakuumkammer.

2. Afbryder: Må aldrig betjenes, når strømmen løber (bortset fra ubetydelige kapacitive strømme i nogle designs). Drift under belastning vil forårsage en farlig, ukontrolleret lysbue i fri luft.

Designkerner:

1. Circuit Breaker: Engineering er hovedsageligt på kontaktmaterialer for eksempel kobber-chrom legeringer, kontakttryk (som skal sikre lav modstand og modstå elektrodynamiske kræfter, kontakt vandring/hastighed, som optimal åbning/lukke hastighed for at kontrollere lysbuetid og forhindre tilbageslag, og opnå en høj dielektrisk genvinding i vakuum.

2. Isoleringsafbryder: Engineering er hovedsageligt på mekanisk stivhed, klarheden af ​​den åbne/lukkede position, f.eks. synligt mellemrum, krybe-/frihedsafstande for luftisolering, og den isolerende kontaktgrænseflade, når den er lukket under konstant strøm, er robust.

Sekvens:

I det kombinerede apparat skal vakuumafbryderen (VCB) altid fungere først for at afbryde det elektriske kredsløb. Først efter at det er bekræftet, at strømmen er blevet afbrudt, kan afbryderen betjenes sikkert for at skabe det fysiske isolationsgab. Denne sekvens håndhæves gennem mekaniske eller elektriske låse.

Tekniske parametre

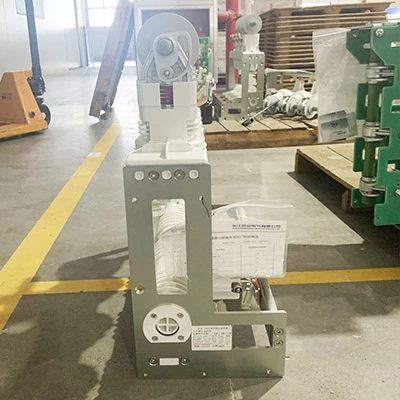

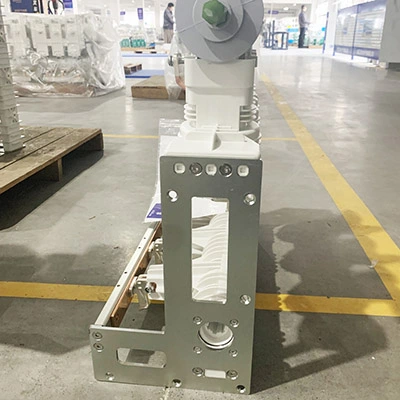

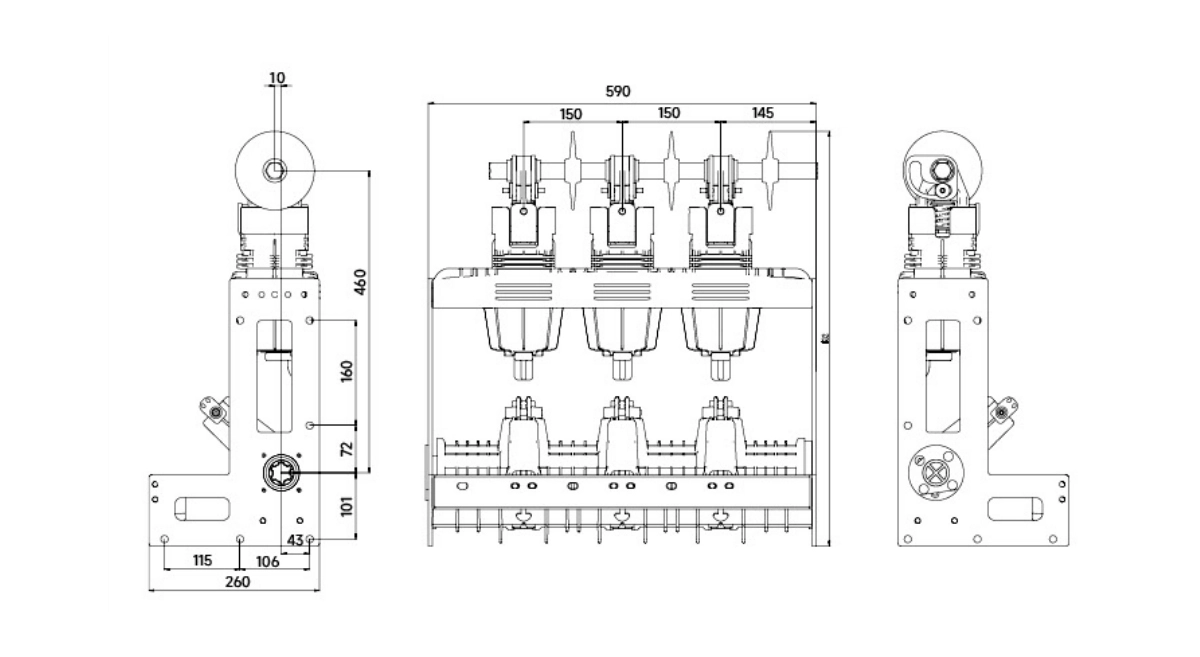

Udseende og dimension

Kvalitetssikring

Typetest og rutinetest før levering

Højspændingsmodstands- og isolationstest

Mekanisk test og livscyklustest

Valgfri tredjepartsinspektion

Certificeret af:

ISO9001 kvalitetsstyringssystem

ISO14001 miljøledelsessystem

ISO45001 Arbejdsmiljø og sikkerhed

FAQ

1. Hvad er forskellen mellem en vakuumafbryder og en isolator?

En vakuumafbryder afbryder strøm under belastning, mens en isolator giver et synligt afbrydelsespunkt og må kun fungere, når der ikke løber nogen strøm.

2. Hvorfor bruge en 11KV mellemspændingsvakuumafbryder med isoleringsafbryder?

Fordi den tilbyder høj pålidelighed, hurtig lysbueslukning, lav vedligeholdelse og lang levetid sammenlignet med olie- eller SF6-afbrydere.

3. Kan skilleafbryderen bryde strømmen?

Nej. Isolatoren er strengt taget en aflastningsanordning og bør kun betjenes, efter at afbryderen er åbnet.

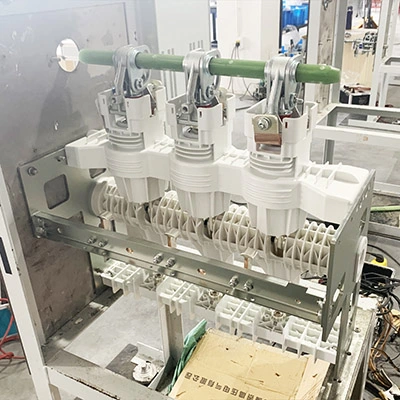

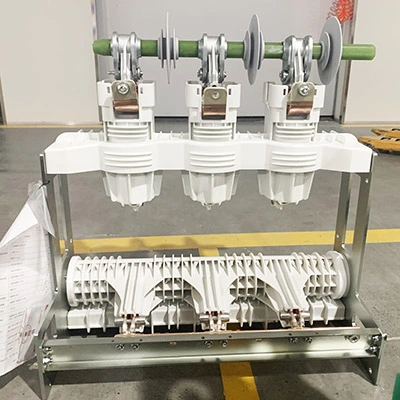

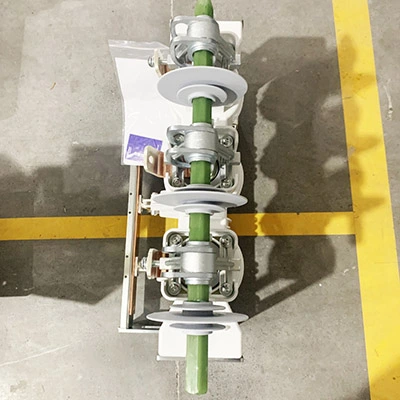

Produktudstilling

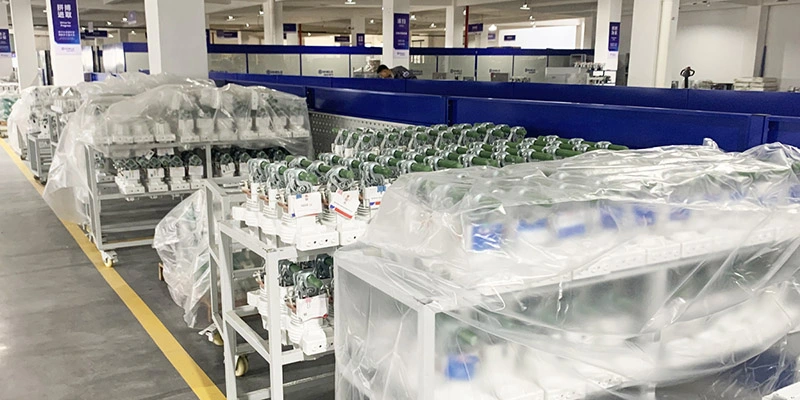

Vores værksted
