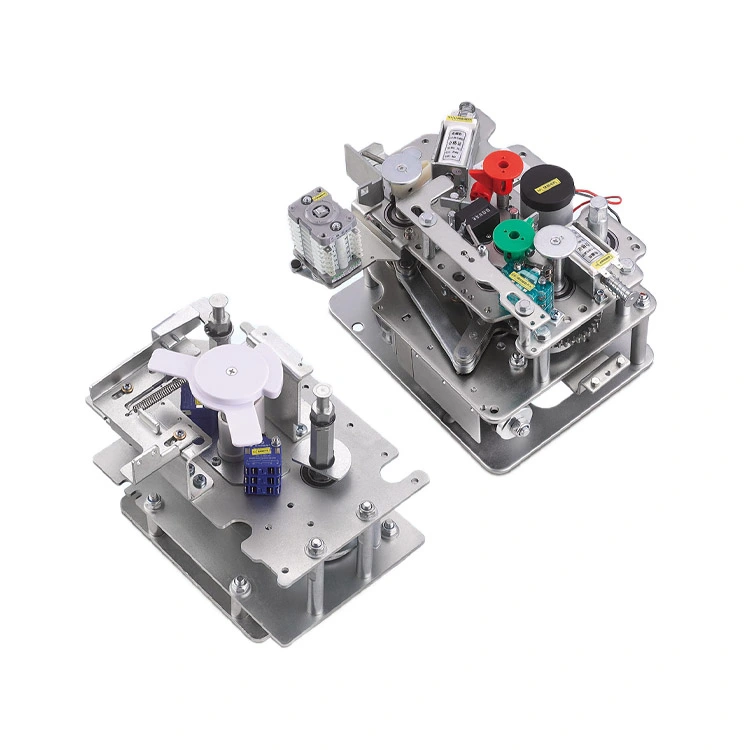

11KV mellemspænding VCB-afbryder med isolationsmekanisme

Mellemspændingskoblingens vigtige funktion i moderne strømdistributionssystemer er beskyttelse, kontrol og isolering af elektriske kredsløb. Folk er mere og mere opmærksomme på miljøbeskyttelse nu, så "miljøvenligt koblingsudstyr" tilpasser rene isoleringsmedier som ren luft, vakuum eller fluornitril-baserede gasblandinger i stedet for traditionelt SF₆ som isoleringsmedium. 11KV mellemspændings-VCB-afbryderen med isolationsmekanisme er en nøglekomponent i dette miljømæssige koblingsudstyr.

Hvad er formålet med dette produkt?

Det er panelets kernekomponent, som er ansvarlig for at udføre de essentielle kommandoer til at åbne (udløse) og lukke afbryder- og afbryderkontakterne. Præcisionen, hastigheden og pålideligheden af ​​denne mekanisme påvirker direkte sikkerheden af ​​det elektriske netværk og kontinuiteten af ​​strømforsyningen. Som det fremgår af brancheundersøgelser, er driftsmekanismen det mest kritiske delsystem, med et flertal af kredsløbsafbryderfejl og fejl sporet tilbage til det, hvilket gør dets design og tilstand altafgørende.

Nøglespecifikationer

Model og mening

Hvad er formålet med betjeningsmekanismen?

Betjeningsmekanismen er en kritisk integreret komponent i mellemspændingskoblingsudstyr. Den lagrer og frigiver mekanisk energi for hurtigt at flytte de vigtigste strømførende kontakter mellem positionerne ÅBN og LUKKET. Den fungerer som mellemmand og konverterer et lavenergi-kontrolsignal (manuel trykknap eller elektrisk relæ) til den kraftfulde handling, der er nødvendig for at betjene kontakterne pålideligt, hvilket sikrer sikker kredsløbsafbrydelse og forbindelse.

Nøglekomponenter

1. Energilagringsmedium

Fjederbetjent (mest almindelig):

Anvendes i KDSVM-12 serien, især i miljøvenlige koblingsanlæg

Motor komprimerer lukkefjederen, som lukker kontakter og oplader åbningsfjederen

Fordele:høj pålidelighed, enkelt design, vedligeholdelsesvenlig

Pneumatisk:Bruger trykluft

Hydraulisk:Bruger olie eller gas under tryk

Magnetisk:Bruger solenoide eller elektromagnet

2.Aktiveringskredsløb

Komponenter, der udløser energifrigivelse, herunder:

Lukke/udløse spoler (elektromagneter)

Låse

Manuelle knapper

3. Sammenlåsende systemer

Sikkerhedsfunktioner for at forhindre forkerte eller usikre operationer

Eksempel:forhindre lukning ved en fejl eller lukning af en afbryder under belastning

Den beskrevne RHSVM3-12 mekanisme er et klassisk eksempel på en moderne, højpålidelig fjederbetjent mekanisme. Den har en motor til automatisk fjederopladning, separate fjedre til lukning og åbning (med et smart over-center koblingsdesign til lukning) og integrerede elektriske spoler til fjernbetjening, der opnår en mekanisk levetid på over 10.000 operationer.

Cotenele sikrer, at 11KV mellemspændings-VCB-afbryder med isolationsmekanisme er fabrikstestet og eventuelt verificeret af tredjeparter, hvilket garanterer pålidelighed i krævende miljøer.

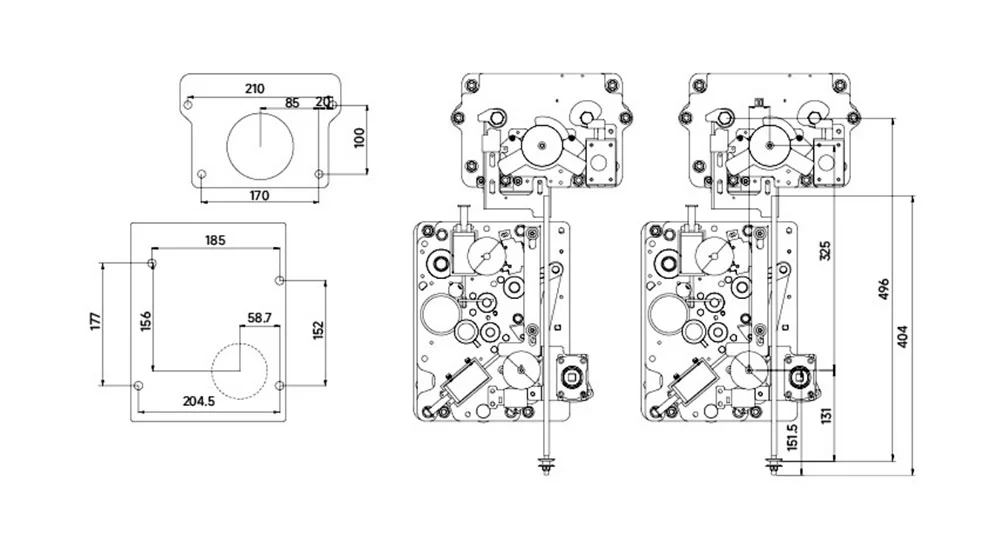

Udseende og dimension

Ansøgningsomfang

Betjeningsmekanismer er hovedkomponenterne for en bred vifte af elektrisk koblings- og beskyttelsesudstyr, såsom mellemspændingsringhovedenheder og paneler. Deres primære anvendelse omfatter følgende:

Mellemspændingsafbrydere:Dette er deres vigtigste elektriske udstyr, hovedsageligt i intervallet 12kV til 40,5kV, der er almindeligt i strømdistributionssystemer. De er essentielle i luftisolerede (AIS), gasisolerede (GIS) og det nyeste miljøvenlige gasisolerede koblingsudstyr til beskyttelse af primære kredsløb mod overbelastning og kortslutninger.

Frakobling af kontakter og jordforbindelse:Betjeningsmekanismer såsom RHSVM3-12 kan bruges sammen med frakoblingsmekanismer. De giver drevet til langsom, omhyggelig betjening af frakoblings- og jordforbindelseskontakter.

Primære applikationer omfatter:

♦ Elektriske understationer:Både primære distributions- og sekundære transformerstationer.

♦Industrielle strømsystemer:Til beskyttelse af produktionsanlæg, datacentre og store kommercielle faciliteter.

♦Vedvarende energianlæg:I vind- og solfarme understationer til tilslutning og beskyttelse.

♦ Infrastruktur:Til strømforsyninger til jernbanetræk, lufthavnsstrømnetværk og hospitalskritiske strømsystemer.

11KV mellemspændings-VCB-afbryderen med isolationsmekanisme bruges til miljøvenligt koblingsudstyr, denne mekanisme uafhængig af eksterne hydrauliske eller pneumatiske systemer, kan holde robusthed og pålidelighed på tværs af temperaturområder. Mekanismen overholder standarderne GB1984 og IEC 62271-100, Dette kan sikre sikker og pålidelig drift i strømfordelingssystem.

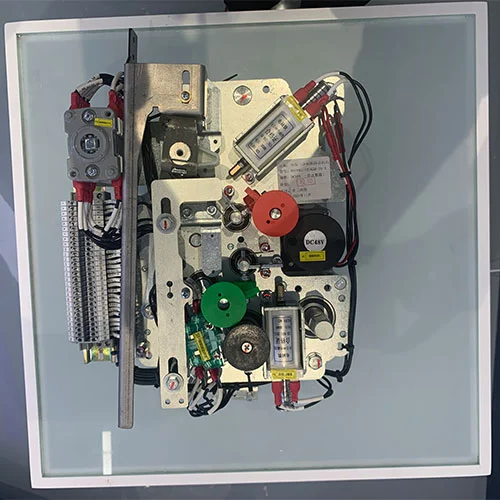

Betjeningsvejledning til betjeningsmekanisme

1. Energilagring:

Når mekanismen er installeret og fastgjort, skal du fastgøre det dedikerede håndtag til betjeningsakslen, der er placeret nederst til højre. Drej den med uret, indtil du hører et solidt klik – det betyder, at fjederen er fuldt opladet, og indikatoren har aktiveret endestopkontakten. Til motordrift skal du blot bruge strøm. Enheden oplader automatisk fjederen og afbryder derefter og holder energien klar til en lukkekommando. (Sørg for, at din kontrolledning er korrekt til denne tilstand).

2. Lukning af strømafbryderen:

For manuel lukning skal du blot trykke på den grønne knap. Dette frigiver den lagrede energi for at lukke hovedkontakterne. Hvis du bruger den elektriske kontrol, skal du aktivere lukkespolen i stedet. Dens hurtige handling udløser fjederen for at gøre arbejdet og oplader åbningsfjederen med det samme. (En indbygget interlock vil blokere for en anden lukkeoperation, selvom fjederen bliver genopladet bagefter).

3. Åbning af strømafbryderen:

Tryk på den røde knap for manuel åbning. Den udløser åbningsfjederen for at adskille hovedkontakterne. For at åbne den elektrisk skal du tænde for åbningsspolen. Dens hurtige handling udløser fjederen og åbner afbryderen.

Detaljerede PDF-manualer kan downloades.

Fabrikstestet, vores 11KV mellemspændings-VCB-afbryder med isolationsmekanisme er velegnet til el-, industri- og vedvarende energisystemprojekter over hele verden.

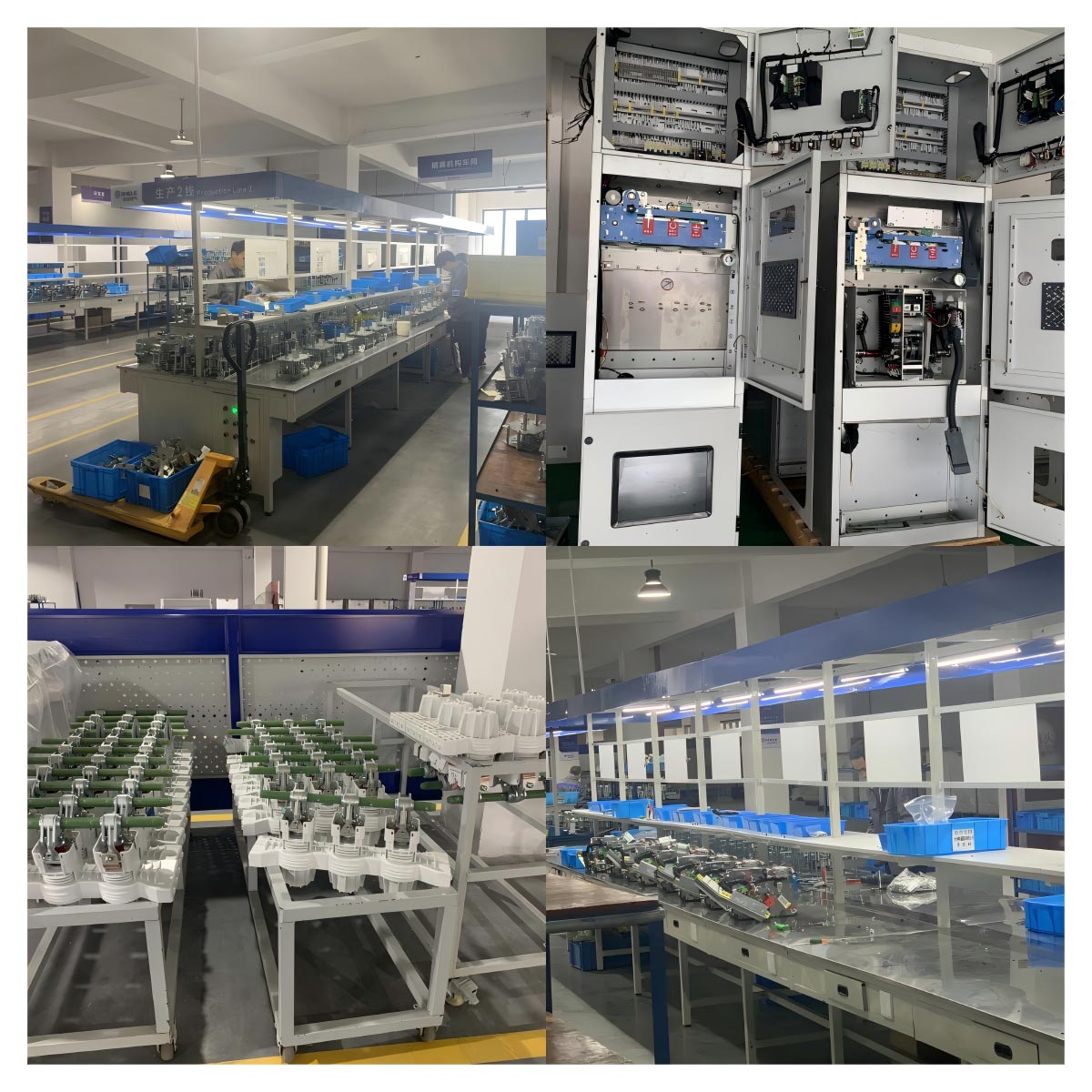

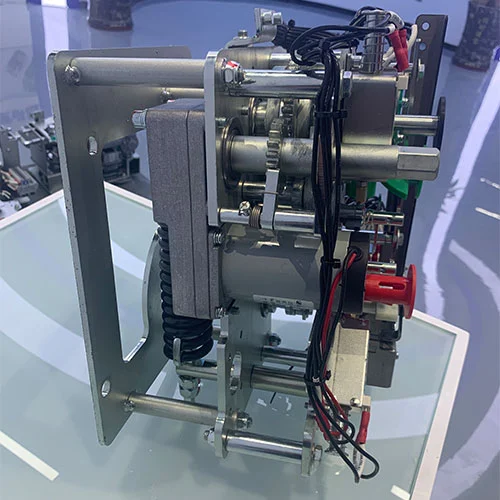

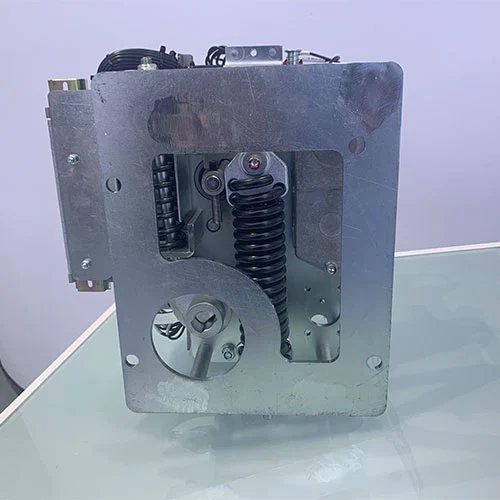

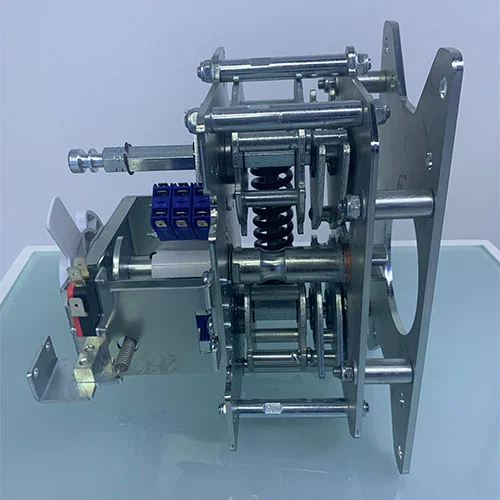

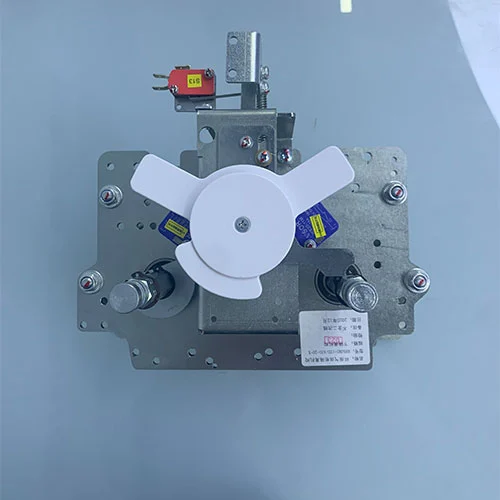

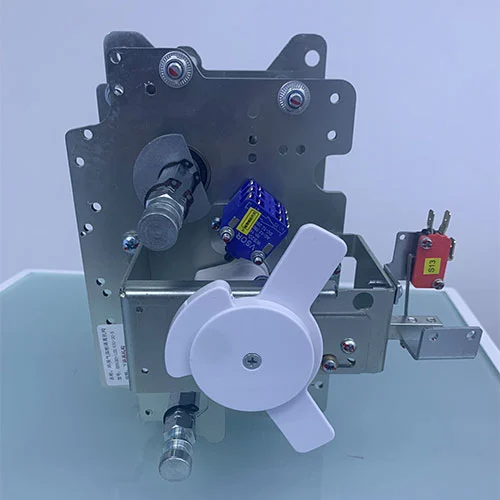

Produktudstilling
