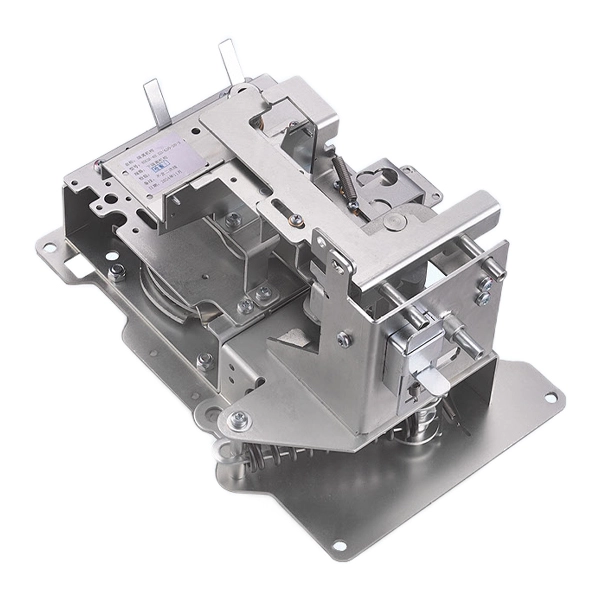

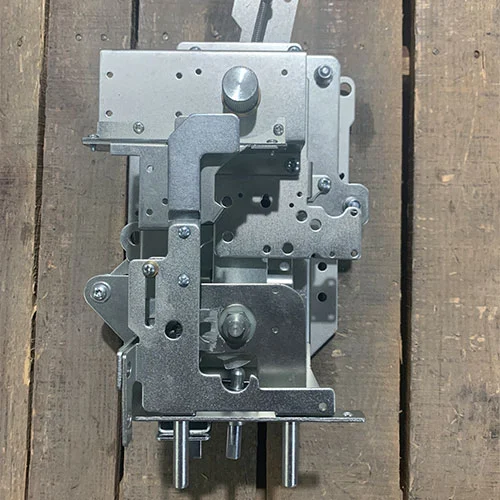

33KV mellemspændingsafbryderdriftsmekanisme

KDCM-40.5/630-20-X 33kV mellemspændingsstrømafbryderdriftsmekanisme er en højpålidelig aktuator designet til 12kV-40,5kV koblingsanlæg, inklusive ringhovedenheder (RMU), gasisoleret koblingsanlæg (GIS) og luftisoleret koblingsudstyr (AIS).

Konstrueret og fremstillet af Cotenele International Trade (Wenzhou) Co., Ltd., integrerer denne mekanisme et dobbeltfjedret energisystem (lukkende trækfjeder + åbnende kompressionsfjeder), hvilket sikrer hurtig, stabil og gentagelig koblingsydelse i krævende strømfordelingsmiljøer såsom understationer, vedvarende energiprojekter og industrielle net.

1. Mekanisk levetid på mere end 10.000 operationer

2. Stabil drift uafhængig af operatørhastighed

3.Designet til vakuum- og SF₆-afbrydere

4. Bevist i vindkraft, solcelleanlæg, jernbaner og mineprojekter

Produkt model

Hvorfor er denne mekanisme så afgørende i projekter i den virkelige verden?

I mellemspændingsstrømfordelingssystemer bestemmer driftsmekanismen direkte afbryderens pålidelighed.

Vores projekter omfatter:

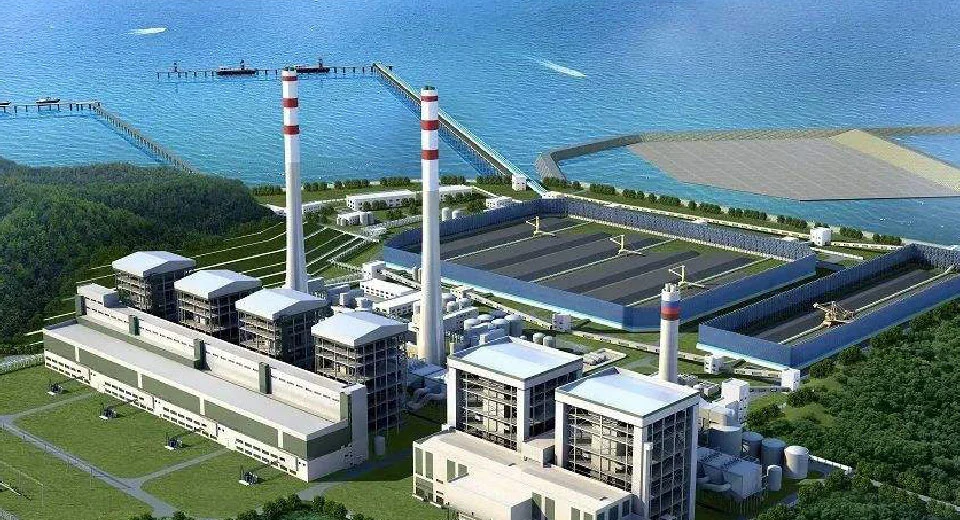

110kV transformerstationer

Offshore vindkraft kontrolcentre

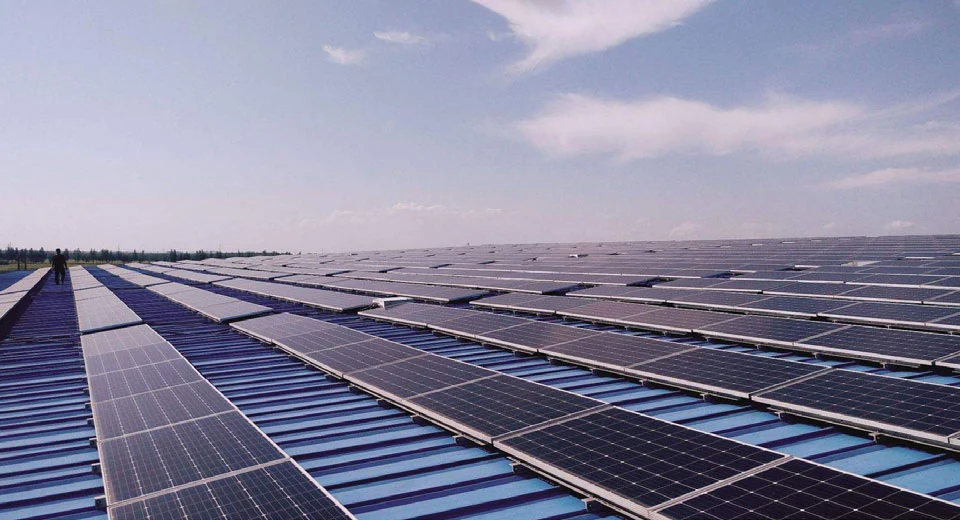

Storskala fotovoltaiske kraftværker (GW-niveau)

I vores tidligere projekterfaring er over 70 % af kredsløbsafbryderfejl relateret til mekanisk ustabilitet eller driftsforsinkelser.

Derfor fokuserer vores 33kV mellemspændingsafbryderdriftsmekanisme på følgende egenskaber:

Konsekvent højhastighedsrespons

Mekanisk holdbarhed under hyppige koblingsoperationer

Fejlsikre sammenlåsningsmekanismer for at forhindre fejlbetjening

Betjeningsvejledning:

Det er meget vigtigt for sikkerheden og udstyrets levetid for mekanismens korrekte funktion. Følgende instruktioner beskriver standardprocedurerne for manuel betjening.

A. Energilagring (opladning)

Manuel betjening:Indsæt det dedikerede betjeningshåndtag i ladeskaftet, der er placeret nederst til højre på mekanismen. Drej håndtaget med uret, og drej håndtaget, når der høres en "klik"-lyd, og stop derefter. det betyder, at energilagringsenheden er låst. Bekræft venligst, at 'charge/discharge'-indikatoren viser en 'charge'-status.

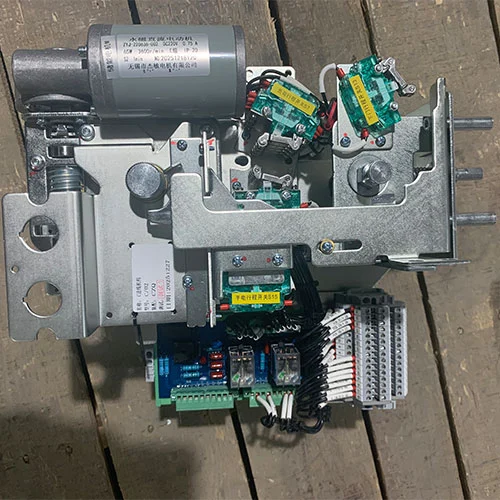

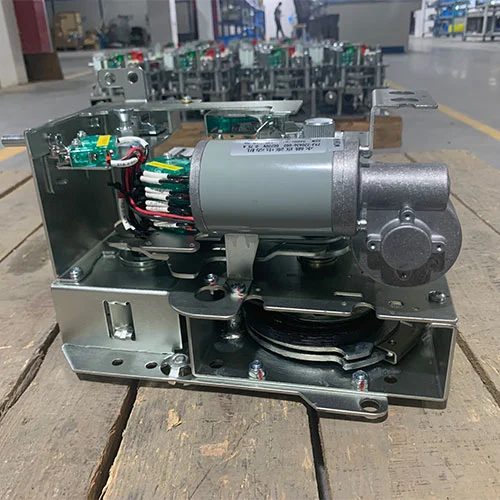

Elektrisk drift:Skal sikre, at det sekundære styrekredsløb er korrekt og tændt først. Når der tilføres strøm til afbryderaktuatoren, vil motoren køre automatisk. Stop automatisk, når opladningen er afsluttet.

B. Lukkedrift

Manuel:Tryk hårdt på den grønne knap. Lukkefjederen frigiver sin energi og driver afbryderen til den lukkede position. Observer den mekaniske indikator på mekanismen for at bekræfte "Lukket"-status.

Elektrisk:Betjeningsaktuatoren vil levere elektriske signaler til den lukkede elektromagnetiske spole. Det elektromagnetiske stempel vil ramme låsespændet og nulstille afbryderaktuatoren, og processen er nøjagtig den samme som manuel betjening.

C. Åbningsoperation

Manuel:Tryk kraftigt på den røde knap. Åbning af fjederen vil frigive dens lagrede energi, hvilket får afbryderen til at hoppe til åben position.

Elektrisk:Send et signal til åbnings (shunt trip) magnetspolen. Afbryderen åbner med det samme.

Overholdelsesnotat

Alle operationer skal udføres i overensstemmelse med låsesekvenserne, når en isolator er til stede. 33KV mellemspændingsafbryderens betjeningsmekanisme er designet til at forhindre operationer, der kan føre til farlige koblingskonfigurationer. Dette udstyr er designet i overensstemmelse med internationale standarder, herunder GB1984 og GB/T1985, hvilket sikrer ydeevne og sikkerhedsoverholdelse i højspændings-vekselstrømsnetværk.

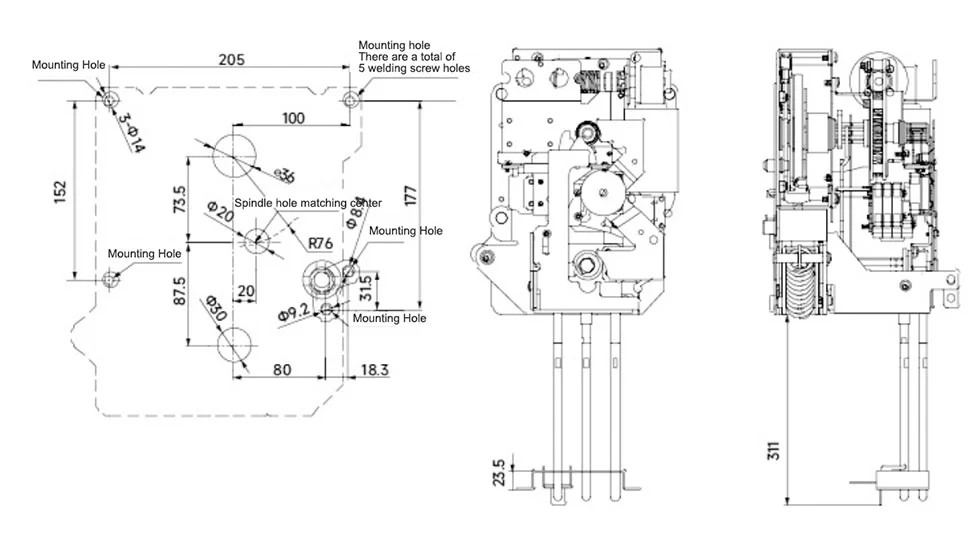

Udseende og dimensioner

Overholdelse og standarder

Denne betjeningsmekanisme er designet og testet i overensstemmelse med:

GB1984 – AC højspændingsafbrydere

GB/T1985 – High Voltage AC Disconnects

Kombineret med virksomhedscertificeringer:

ISO9001 (kvalitet)

ISO14001 (miljø)

ISO45001 (Arbejdsmiljø og sikkerhed)

Ansøgninger

Udbredt i:

Strømforsyningsstationer (10kV–110kV systemer)

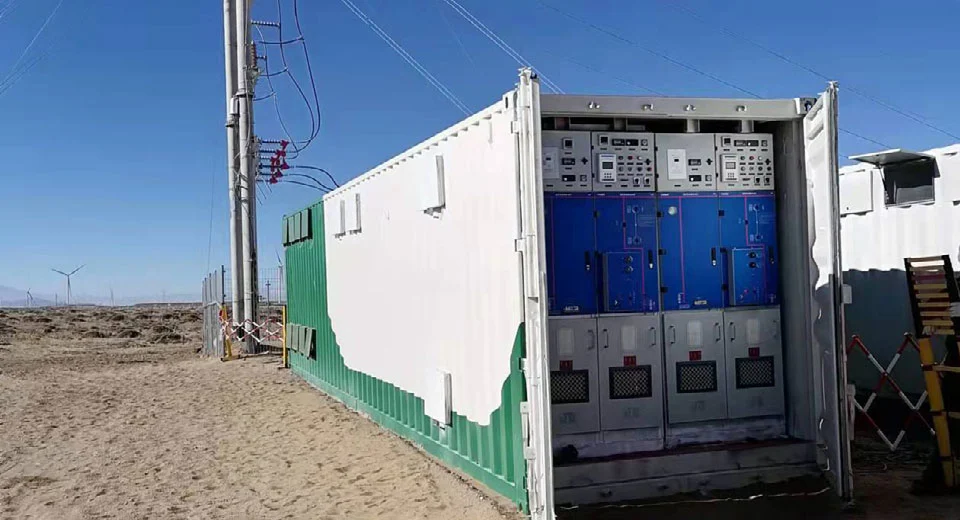

Vedvarende energi (vind-/solfarme)

Jernbane og metro strømforsyning

Petrokemiske anlæg

Minedrift og tung industri

Hvorfor vælge Cotenele?

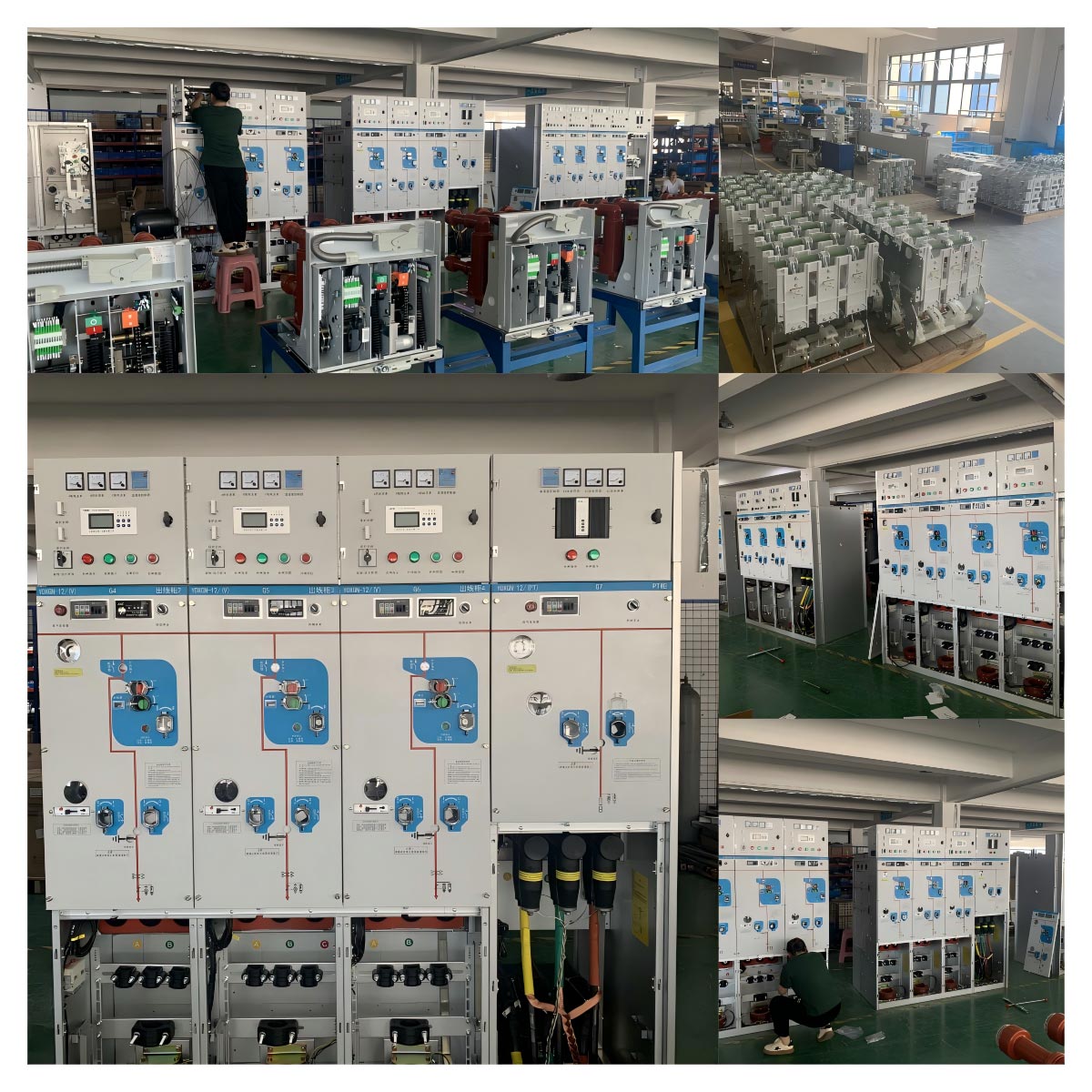

1. Virkelig fremstillingsevne

30.000㎡ produktionsbase

In-house R&D for centrale koblingskomponenter

2. Bevist ingeniørerfaring

Leveres til:

Vindkraftprojekter

Fotovoltaiske baser (GW-skala)

Internationale transformerstationsprojekter

3. Kontinuerlig innovation

3 generationer af RHSV mekanisme opgraderinger

Flere patenterede designs

4.Fokus på grøn teknologi

Miljøvenlig udvikling af koblingsanlæg

Støtte til globale energisystemer med lavt kulstofindhold

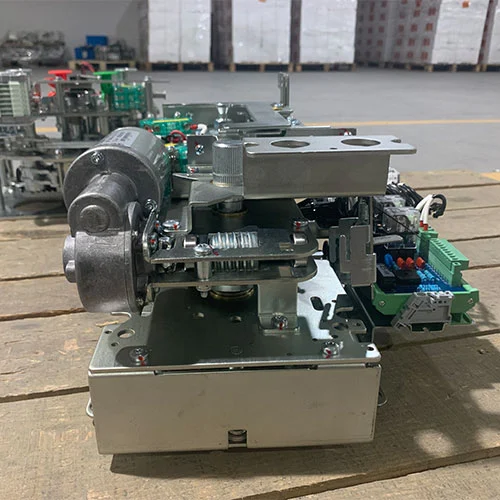

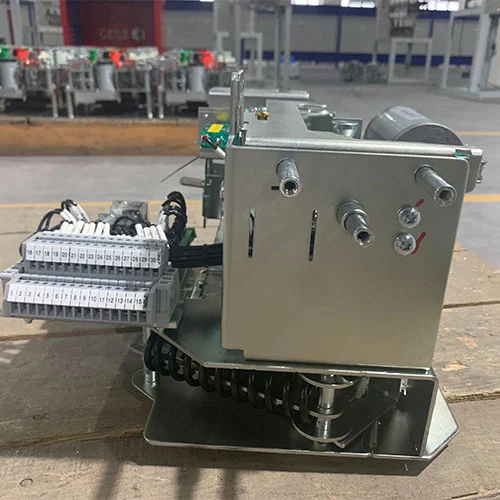

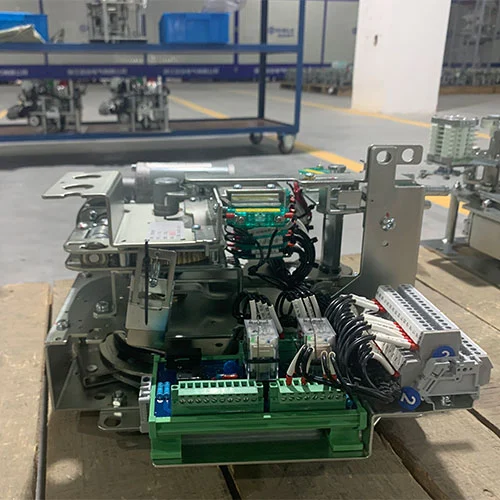

Produktudstilling
