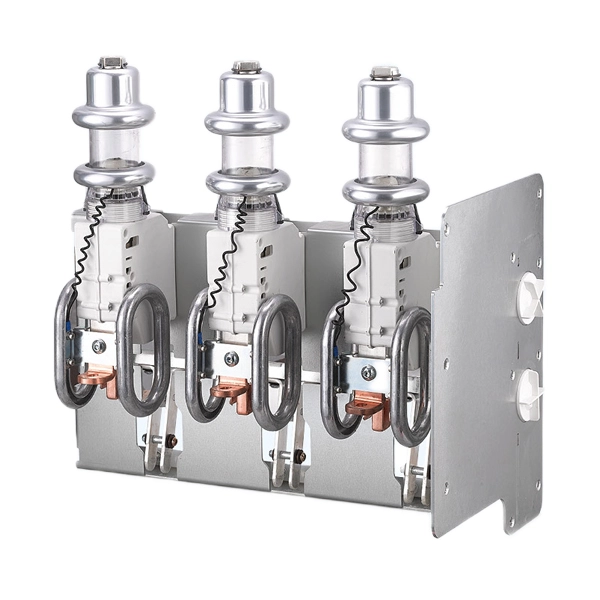

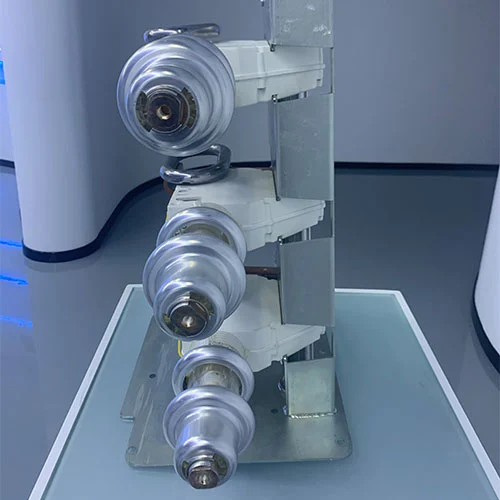

33KV Indendørs mellemspænding Load Break Switch

I strømdistributionssystemet har vi ikke kun brug for pålidelighed og sikkerhed, men har også brug for miljøansvar.33KV indendørs mellemspændingsbelastningsbrudkontakt er en meget vigtig komponent på dette område, især for det miljøvenlige koblingsudstyr. Disse belastningsafbrydere bruges til effektiv og sikker kredsløbsafbrydelse i mellemspændingssystemer, de er meget vigtige for strømstyring og beskyttelse. Disse belastningsafbrydere har avancerede, miljøbevidste lysbuedæmpningsteknologier og har kompakte, holdbare funktioner. I dag bruges belastningsbrudskontakterne i vid udstrækning til bæredygtig strømstyring i industrielle, kommercielle og forsyningsmæssige applikationer, og overholder globale tendenser inden for grøn elektrisk infrastruktur.

Produkt model

Hvad er en Load Break Switch?

En Load 33KV indendørs mellemspænding Load Break Switch er en elektrisk koblingsenhed, som normalt bruges til at lave, bære og bryde strømme under normale kredsløbsforhold. Det vigtigste er, at det også kan bære strøm i en bestemt varighed under unormale forhold, såsom kortslutninger, ofte kombineret med sikringer til brug. Belastningsafbryderens primære funktion er at isolere og afbryde sektioner af et mellemspændingsnet sikkert til vedligeholdelse eller konfigurationsændringer. Forskellen med de afbrydere, der bruges til at afbryde høje fejlstrømme, bruges LBS til pålidelig afbrydelse af belastningsstrømme (den normale driftsstrøm). Belastningsafbryderen er en vigtig komponent i Ring Main Units (RMU'er) og indendørs koblingsudstyr til strømfordelingssystem, som kan sikre driftsfleksibilitet og beskyttelse.

Hvad er klassificeringen af ​​Load Break Switches

Load Break Switches er generelt klassificeret baseret på det medium, der bruges til isolering og lysbueslukning:

Vakuum Load Break Switch: Isolerings- og lysbueslukningsmediet er vakuummediet. Når kontakter adskilles, slukkes lysbuen hurtigt. Denne type isolerings- og lysbueslukningsmedium tilbyder fremragende lysbuedæmpende ydeevne, og disse belastningsafbrydere har funktionerne høj mekanisk udholdenhed, minimal vedligeholdelse og er miljøvenlige.

SF6 Load Break Switch: Isolerings- og lysbueslukningsmediet af denne type last break switch er svovlhexafluorid (SF6) gas. SF6-gas har høj dielektrisk styrke, som er velegnet til meget kompakt design, og disse type belastningsafbrydere har store fordele i højere spændingsapplikationer. sf6 belastningsafbryderen tilpasser et forseglet-for-liv-design for at minimere gashåndtering.

Air Load Break Switch: Luftbelastningsafbryderen bruger omgivende luft som isolerings- og lysbueslukningsmiddel, normalt er denne type belastningsbrudskontakt udstyret med en fjederstøttet mekanisme til hurtigt at strække og afkøle lysbuen. Dette isolerings- og lysbueslukningsmiddel er et robust, omkostningseffektivt og pålideligt, og det er velegnet til det generelle kompakte indendørs koblingsudstyr.

Valget af typen af ​​belastningsafbryderen er baseret på spændingsniveauet, den nødvendige afbrydelseskapacitet, miljøhensyn og pladsbegrænsninger i koblingsanlægget.

Anvendelsesområde for vakuumstrømafbrydere

Tekniske parametre

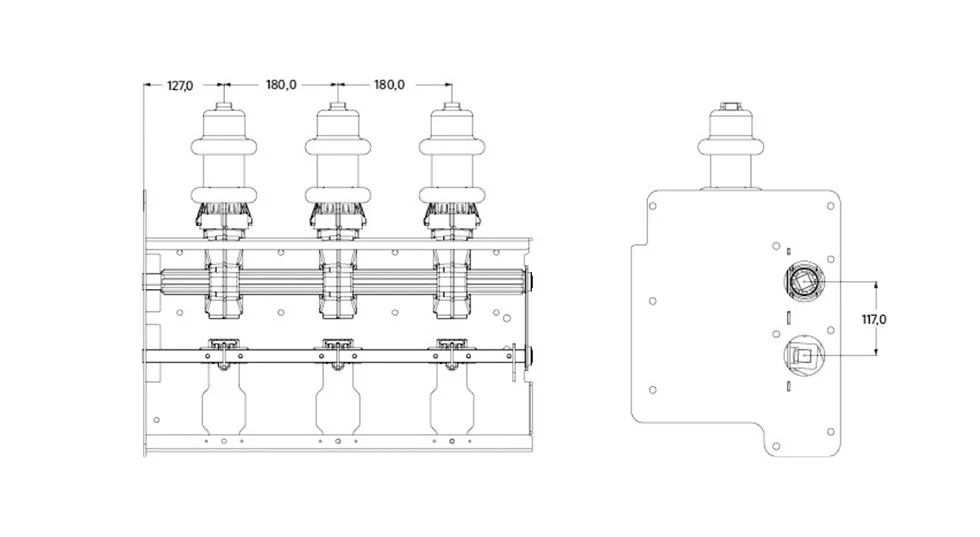

Udseende og dimension

Ansøgninger

33kV indendørs mellemspændingsbelastningsbrudskontakt er velegnet til en bred vifte af industrier og applikationer, og giver kunderne sikre, pålidelige og bekvemme strømstyringsløsninger:

1. Industri- og produktionsanlæg

Denne belastningsafbryder bruges generelt til sikker isolering af feedere til elektrisk udstyr, transformere og kondensatorbanker og til at sikre driftskontinuitet og personalesikkerhed ved vedligeholdelse af det elektriske udstyr.

2. Kommercielle komplekser og kritiske bygninger

På hospitaler, datacentre og store kontorer giver de sikker strømsegmentering til uafbrudt forsyning og nem kredsløbsstyring.

3. Hjælpe- og distributionsnetværk

De er kernekomponenten i indendørs understationer og RMU'er, hvilket muliggør sikker netværkskonfiguration, fejlisolering og beskyttelse af distributionstransformatorer.

4.Vedvarende energianlæg

Til styring og isolering af kredsløb i solcelleanlæg, vindmølleforbindelser og koblingsudstyr til energilagringssystem.

5. Offentlig infrastruktur

Belastningsafbryderne bruges normalt til et pålideligt og sikkert strømdistributionssystem i jernbanekraftforsyninger, lufthavnsterminaler og underjordiske faciliteter.

Produktegenskaber

KDK-40.5D/630-20-serien 33KV indendørs mellemspændingsbelastningsbrudkontakt til miljøvenligt koblingsudstyr, som er fremstillet af Contenele, har flere nøglefunktioner nedenfor:

1. Forbedret sikkerhed

Denne belastningsafbryder anvender højtydende lysbueslukningsteknologi og et pålideligt mekanisk sammenlåsningssystem. Nogle modeller tilbyder også en valgfri jordingskontakt, der giver maksimal beskyttelse af dit personale og dit udstyr, hvilket sikrer sikrere drift på stedet.

2. Miljøvenligt design

Contenele belastningsafbrydere anvender vakuumteknologi eller forseglede SF6-enheder, hvilket effektivt reducerer miljøpåvirkningen. De bruger også miljøvenlige materialer, der inkorporerer konceptet om grøn strømdistribution.

3. Kompakt struktur

Switchens kompakte størrelse giver mulighed for effektiv integration i forskellige koblingspaneler, hvilket sparer plads og letter installation og vedligeholdelse.

4. Fleksibel betjening

Uanset om du har brug for manuel, elektrisk eller pneumatisk betjening, tilbyder vores belastningsafbrydere en række automatiserede kontrolløsninger, der kan tilpasses forskellige anvendelsesscenarier.

5. Høj holdbarhed og lav vedligeholdelse

Switchen har et præcist design og højkvalitets kontakter og mekanisk struktur, der kan prale af en lang elektrisk og mekanisk levetid, mens den kræver minimal daglig vedligeholdelse, hvilket sparer kunderne tid og omkostninger.

6. Integrerede funktioner

Den kan typisk kombineres med beskyttelsessikringer for at afbryde fejlstrømme og kan også parres med sensorer til overvågning og smart grid-styring, hvilket forbedrer systemets pålidelighed.

7. Certificering af internationale standarder

Den 33KV indendørs mellemspændingsbelastningsbrudkontakt er fremstillet og testet i overensstemmelse med store internationale standarder (såsom IEC og IEEE) for at sikre sikkerhed og kompatibilitet på det globale marked.

FAQ

Q1: Hvad er den væsentligste forskel mellem en belastningsafbryder og en afbryder?

A: En Load Break Switch-hovedfunktion er at afbryde normale belastningsstrømme og give sikker isolation. Normalt bruges den ikke til at afbryde høje kortslutningsstrømme alene (dette kræver reservesikringer). En Circuit Breaker bruges generelt til at afbryde både belastnings- og højstørrelsesfejlstrømme automatisk.

Q2: Hvad er mere miljøvenligt: ​​Vakuum eller SF6 LBS?

A: Vakuumafbrydere er generelt mere miljøvenlige, da de ikke indeholder sf6-gas. og vakuumet er permanent forseglet. En SF6 belastningsafbryder bruger minimalt med gas i forseglede, levetidsenheder, men vakuumafbryderen forbliver det foretrukne valg til de mest miljøbevidste applikationer.

Spørgsmål 3: Kan en 33KV indendørs mellemspændingsbelastningsbrudafbryder bruges til transformatorbeskyttelse?

A: Ja, en belastningsafbryder bruges generelt som den primære isoleringsenhed til en distributionstransformator. Når den kombineres med passende højspændingssikringer (der danner en "switch-fuse" kombination), kan belastningsafbryderen give fuld beskyttelse af transformeren mod overbelastning og kortslutningsfejl.

Q4: Hvorfor vælge en motordrevet LBS frem for en manuel?

A: Motoriseret (elektrisk) betjening af belastningsafbryderne kan fjernbetjenes, og belastningsafbryderen kan integreres i SCADA-systemer, smarte net eller betjenes fra sikker afstand. Så denne situation kan forbedre belastningsafbryderens operationelle fleksibilitet, sikkerhed og understøtter automatiseringsfunktioner.

Q5: Hvor ofte kræver en indendørs Load Break Switch vedligeholdelse?

A: Moderne LBS-enheder af forseglet type (især vakuum og forseglet SF6) har funktionerne til meget lange serviceintervaller med minimal vedligeholdelse. Primær vedligeholdelse indebærer generelt visuel inspektion, kontrol af mekanisk drift og kontrol af kontaktslid, ofte over flere år under normale driftsforhold.

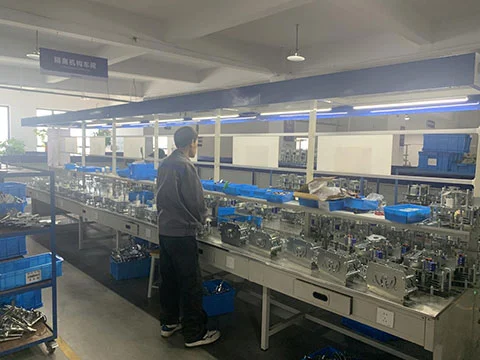

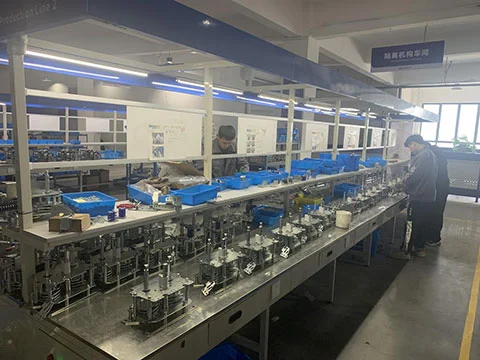

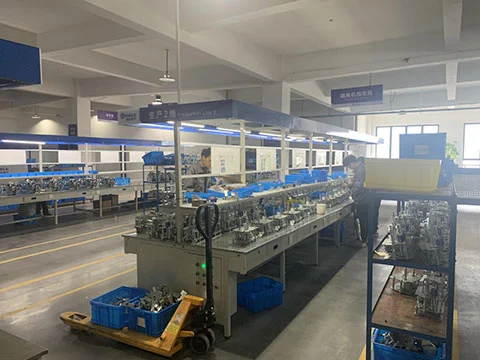

Fabriksværksted

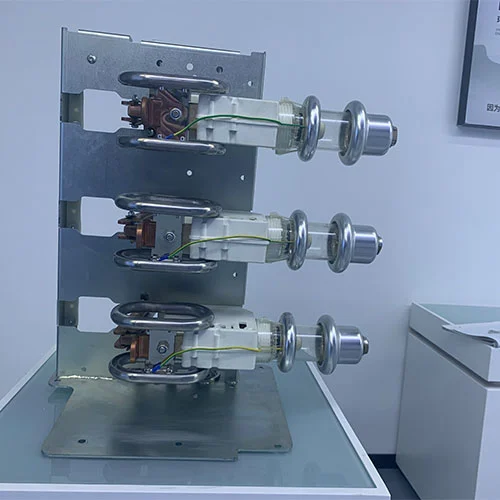

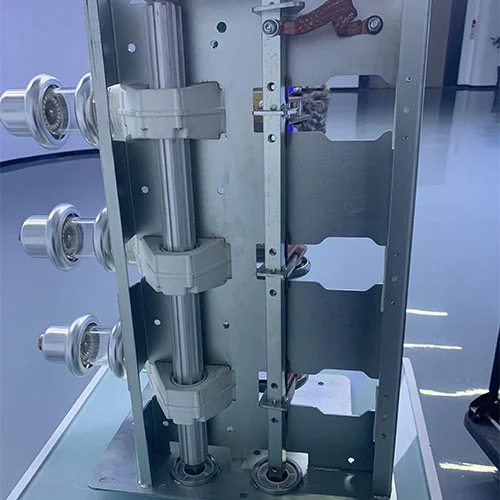

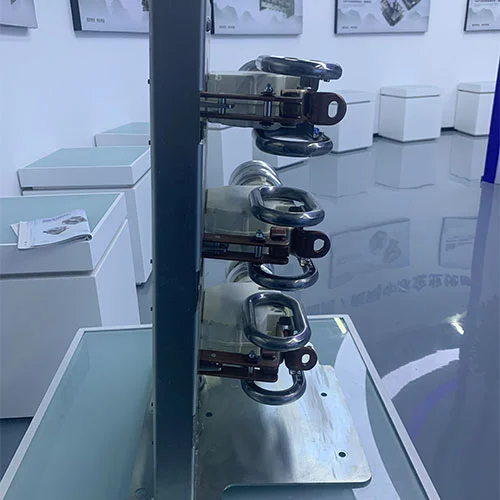

Produktudstilling
