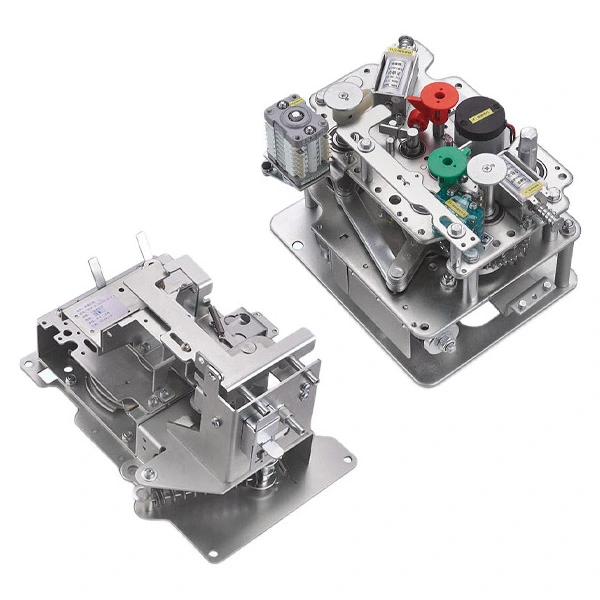

33KV afbrydermekanisme med isolationsmekanisme

33KV afbrydermekanismen med isolationsmekanisme betjeningsmekanisme og en adskiller betjeningsmekanisme, der danner kernen i miljøvenligt mellemspændingskoblingsudstyr. Denne mekanisme, der er designet til pålidelighed, vedligeholdelseseffektivitet og miljøsikkerhed, sikrer sikker fejlafbrydelse og kredsløbsisolering, mens skadelige drivhusgasser som SF₆ undgås.

KDSVM-12/630-20-X-serien tilbyder en fjederdrevet løsning til afbryderen og en mekanisk sammenkoblet afbryder, der giver en komplet og sikker driftssekvens til mellemspændingsapplikationer.

Nøglefunktioner omfatter:

Fjederbetjent lukning og åbning

Mekanisk aflåsning mellem afbryder og afbryder

Mulighed for automatisk genlukning

Split-knap design med støvtæt sikkerhedscover

Høj mekanisk levetid (>10.000 operationer)

Overholdelse af GB1984-2014 og GB/T1985-2023

Produkt model

Komponenter af driftsmekanismen

Vores virksomheds 33KV afbrydermekanisme med isolationsmekanisme er omhyggeligt designet, hvilket sikrer sikker og pålidelig drift, samtidig med at den letter brug i marken.

1. Vakuumstrømafbryderdriftsmekanisme

Afbryderen anvender mekanisk fjederenergilagring for at sikre øjeblikkelig uafhængig drift selv under strømafbrydelser. Den kan hurtigt udløse i tilfælde af en fejl og lukke hurtigt efter kommando. Anvendelse af en vakuumbueslukker kontrollerer effektivt lysbuen, hvilket sikrer kredsløbssikkerhed og stabilitet.

Det betyder, at selv i nødstilfælde er dit elnetudstyr og dit personale pålideligt beskyttet.

2. Afbryd kontaktens betjeningsmekanisme

Vores afbryderkontakter tilbyder manuel eller elektrisk betjening, så du nemt kan skabe et synligt isolationsgab. Det mekaniske sammenlåsningsdesign sikrer, at afbryderkontakten ikke kan betjenes, hvis afbryderen ikke er fuldt udkoblet, hvilket forhindrer farer forårsaget af fejlbetjening.

Vi lægger stor vægt på kundesikkerhed; derfor gennemgår hver afbryderkontakt strenge tests for at sikre jævn og pålidelig drift.

Hvordan udfører jeg operationen korrekt?

Vores 33KV afbrydermekanisme med isolationsmekanisme tilbyder intuitiv og sikker betjening ved hvert trin. Som leverandør sikrer vores produkter en bekymringsfri og effektiv drift i marken.

1. Drift af energilagring

Vores afbrydermekanisme integrerer en isoleringsenhed, der sikrer en sikker installation på kontrolpanelet. Drej blot det medfølgende dedikerede betjeningshåndtag, indtil der høres et "klik" for at oplade fjederen; endestopkontakten vil også blive udløst.

Hvis du bruger elektrisk drift, skal du blot tilslutte strømforsyningen. Enheden vil automatisk lagre energi, og når motoren er fuldt opladet, vil den afbrydes, og energien bevares sikkert til øjeblikkelig afbryderlukning. Før brug skal du sikre dig, at alle ekstra ledninger er korrekt tilsluttet for ekstra ro i sindet.

2. Lukkedrift

Manuel lukning: Tryk på den grønne knap for øjeblikkeligt at frigive den lagrede energi ved at trykke på afbryderen for at lukke hovedkredsløbet.

Elektrisk lukning: Ved at tænde for den lukkende magnetspole frigives den lagrede energi øjeblikkeligt, hvilket får afbryderen til at lukke hurtigt. Samtidig genoplades åbningsfjederen automatisk, og en sikring mod fejlbetjening forhindrer effektivt gentagen lukning, hvilket sikrer driftssikkerhed.

3. Strømafbryderdrift

Manuel udløsning: Tryk på den røde knap for at frigive den lagrede udløsningsenergi. Strømafbryderen afbryder hurtigt hovedkredsløbet, hvilket sikrer kredsløbssikkerhed.

Elektrisk udløsning: Der tilføres strøm til udløsningsmagnetspolen. Den elektromagnetiske enhed frigiver lagret energi, hvilket får afbryderen til hurtigt at åbne sine kontakter og sikkert afbryde strømmen.

FAQ

Spørgsmål 1: Hvordan forbedres pålideligheden af ​​den fjederbetjente mekanisme i VCB'en?

A1: Det fjederdrevne design lagrer energi mekanisk, hvilket kan sikre, at vakuumafbryderen kan udløse uden behov for ekstern strøm. Denne betjeningsmekanisme kan fungere ekstremt hurtigt, pålideligt, når fejlene opstod. Forskellen med hydrauliske eller pneumatiske systemer er de bevægelige dele færre og ingen behov for væskepåfyldning, og den mekaniske udholdenhed er meget høj og minimal vedligeholdelse.

Q2: Kan afbrydermekanismen betjenes, mens kredsløbet er strømførende?

A2: Nej, det kan absolut ikke. Den vigtigste sikkerhedsfunktion ved kombinationen af ​​betjeningsmekanismen er den mekaniske lås. Afbrydermekanismen er fysisk blokeret fra at blive betjent, medmindre vakuumafbryderen er helt åben. Denne spærrefunktion forhindrer ethvert forsøg på at åbne afbryderen under belastning, hvilket kan censurere sikkerheden for den betjenende arbejder.

Spørgsmål 3: Hvilke standarder overholder 33KV Circuit Breaker Mechanism With Isolation Mechanisms?

A3: Disse mekanismer er designet og testet til at opfylde internationale standarder for højspændingsudstyr. Dette omfatter typisk standarder som GB1984 og GB/T 1985, som er tilpasset bredere IEC-specifikationer, hvilket sikrer sikkerhed, ydeevne og pålidelighed.

Q4: Kan vakuumafbryderen betjenes, når styrestrømmen er tabt?

A4: Ja, selvfølgelig. Fjederdriften kan være fuld manuel betjening. Fjedrene kan oplades manuelt ved hjælp af et håndtag, og vakuumafbryderen kan åbnes eller lukkes med de manuelle knapper. Afbryderkontakten kan også betjenes manuelt. Hvilket kan sikre funktionalitet, når der er behov for installation, vedligeholdelse eller strømafbrydelsesscenarier.

Q5: Hvordan er VCB-mekanismen og afbrydermekanismen integreret i koblingsudstyret?

A5: De er designet som en koordineret samling. VCB-betjeningsmekanismen er monteret til at betjene vakuumafbryderen, og afbrydermekanismen er monteret på dens isolationspanel. De er forbundet via et mekanisk sammenlåsningssystem, ofte ved hjælp af stænger og låse, som fremtvinger den korrekte driftssekvens, som afbryderen skal åbne, før afbryderen kan bevæge sig, direkte i hardwaren, hvilket giver sikkerhed.

Forsendelsesbilleder

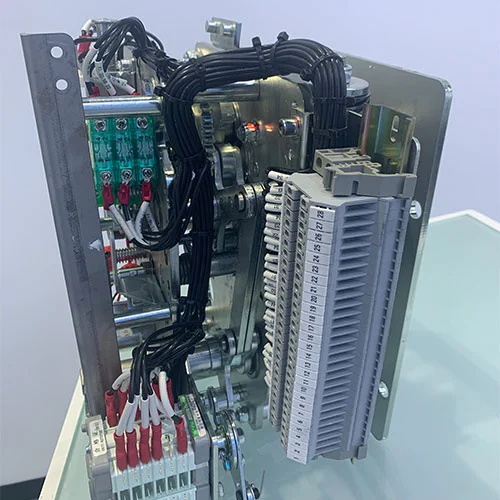

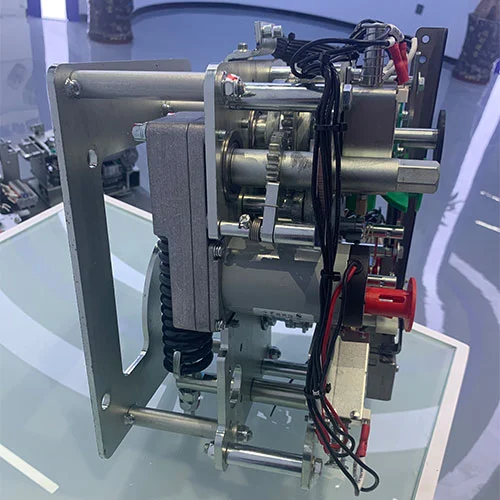

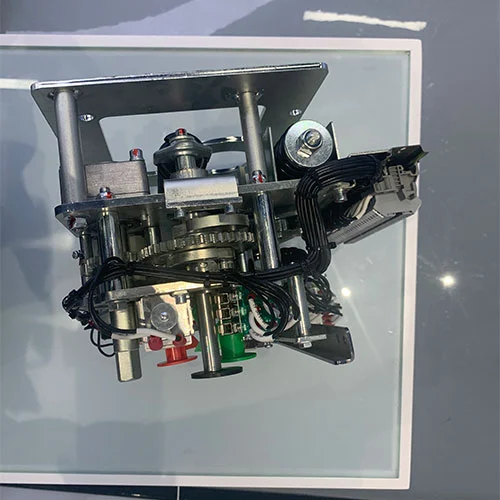

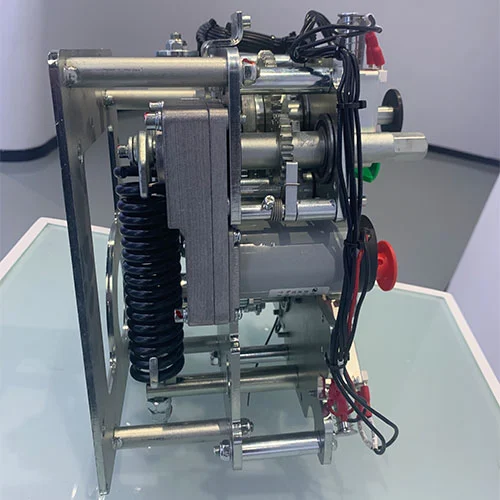

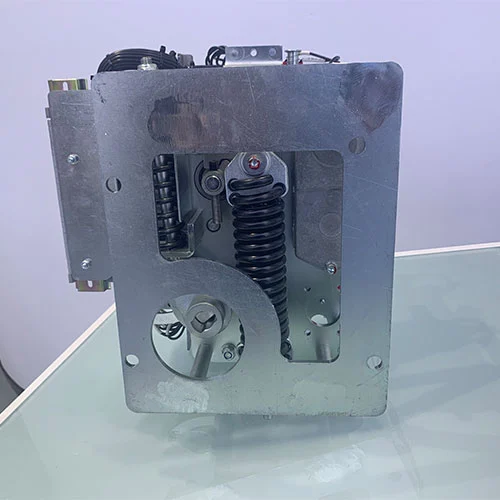

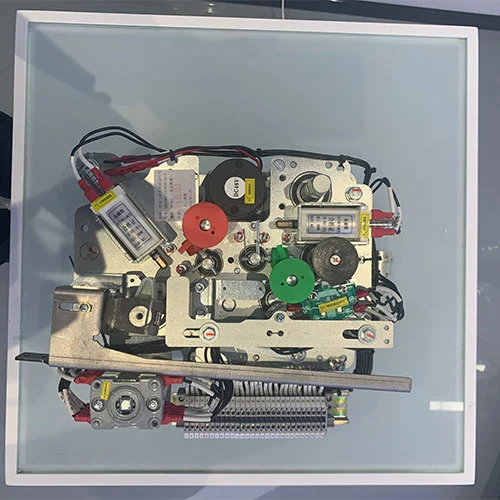

Produktudstilling
