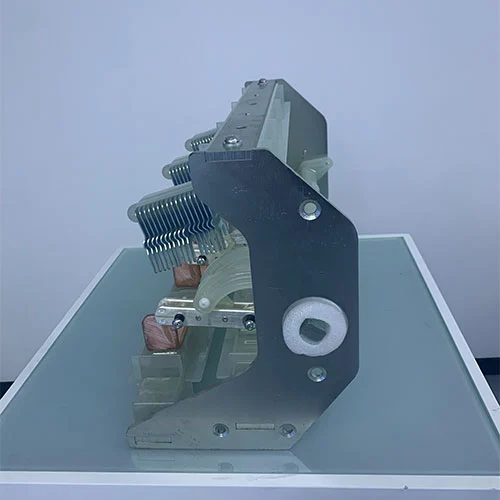

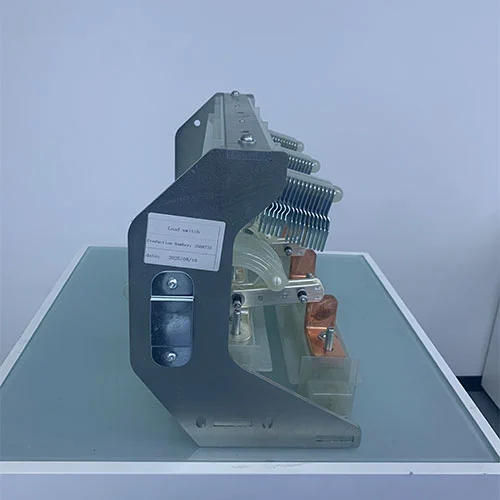

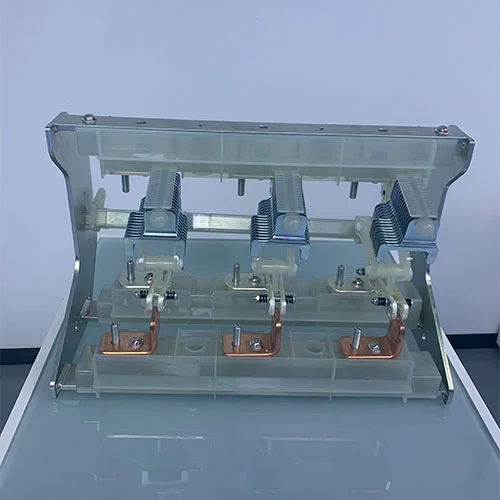

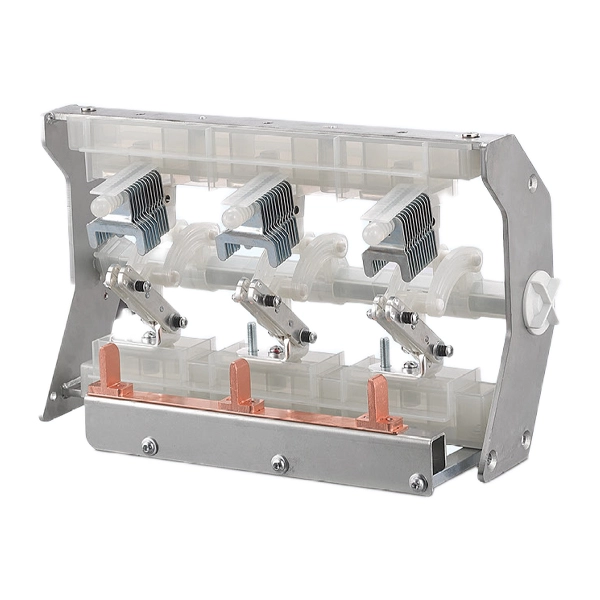

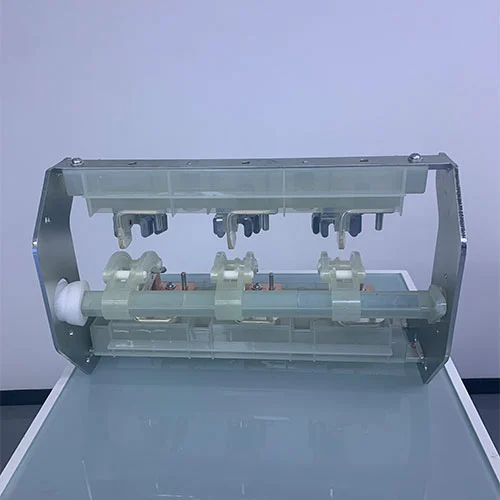

22kV vakuumafbryder med belastningsafbryder

Ringhovedenheder (RMU'er) er en udbredt løsning til strømdistributionsnetværk, især i byområder, hvor pladsen er begrænset. Disse enheder giver en kompakt, robust og pålidelig koblingsudstyrsløsning. 22kV-vakuumafbryderen med Load Break Switch er en væsentlig komponent i miljøvenlige ringhovedenheder og mellemspændingsafbryderudstyr. Den er specielt designet til sikker strømforsyning og deaktivering af kredsløb under normale belastningsforhold.

Teknologiske fremskridt i RMU-design

Udviklingen af ​​ringhovedenhedsteknologi er tæt synkroniseret med fremskridt inden for belastningsafbryderdesign. Moderne RMU'er er typisk udstyret med vakuumbelastningsafbrydere eller svovlhexafluoridgasisolerede afbrydere, der er anbragt i forseglede rustfri ståltanke. Denne konfiguration sikrer, at udstyret fungerer normalt uden behov for vedligeholdelse i hele dets levetid.

Pålidelighed og fejlisolering

En af de vigtigste fordele ved RMU'er er muligheden for netværksoperatører til at opdele distributionssystemet, isolere fejlområder og udføre udstyrsvedligeholdelse uden at afbryde strømforsyningen til upåvirkede kunder. Denne funktionalitet er afgørende for at opfylde de høje pålidelighedsstandarder, der forventes af moderne strømnetværk.

Forbedret sikkerhed og kompakt design

Belastningsafbrydere, der bruges i RMU'er, giver klare fordele i forhold til andre koblingsenheder. De kan afbryde normale belastningsstrømme, mens de giver synlig isolation og integreret jording gennem en innovativ konfiguration med tre positioner. Denne kombination af funktioner i en enkelt enhed bidrager væsentligt til RMU'ens kompakte fodaftryk, hvilket gør dem ideelle til installationer med begrænset plads. Anvendelser omfatter præfabrikerede transformerstationer, vindtårnsinstallationer og byfordelingscentre.

Model og betydninger

Arbejdsprincip for Load Break Switch

Hovedfunktionen af ​​en 22kV vakuumafbryder med belastningsafbryder er at styre den elektriske lysbue, der dannes, når kontakter adskilles, mens strømmen løber. Når belastningsafbryderen åbner under belastning, fortsætter strømmen momentant gennem ioniseret luft mellem skillekontakterne, og det vil skabe en bue med temperaturer på flere tusinde grader . Det er meget vigtigt for en effektiv lysbueudryddelse inden for millisekunder for at forhindre kontakterosion, isoleringsskader og potentiel udstyrsfejl.

Moderne belastningsafbrydere til RMU'en opnår lysbueslukning gennem to primære teknologier: SF6-gas og vakuumafbrydelse.

I SF6-isoleret ringhovedenhed eller koblingsudstyr fungerer disse kontaktkomponenter i forseglede beholdere indeholdende svovlhexafluoridgas og trykkontrollerede. Denne gasbuedæmpende egenskaber er enestående, da SF6-gassen har en elektronegativ natur, som let fanger frie elektroner, hurtigt deioniserer lysbuen og genopretter den dielektriske styrke. Når kontakterne på belastningsafbryderen adskilles, dannes lysbuen i SF6-atmosfæren, og gassens termiske ledningsevne og kemiske egenskaber kombineres for at afkøle og slukke lysbuen inden for millisekunder.

Mekanismen med tre positioner repræsenterer en væsentlig innovation inden for kontaktdesign. En enkelt bevægelig kontaktenhed bevæger sig lodret eller roterende for at opnå de tre nødvendige positioner. I lukket position danner den bevægelige kontakt bro mellem skinnen og kabelforbindelserne. Flytning til åben position trækker kontakten tilbage til en neutral position, hvor begge kredsløb er isoleret. Yderligere bevægelse aktiverer jordingskontakten, forbinder kablet til jord, mens isolation fra samleskinnen opretholdes.

Mekaniske blokeringer forhindrer forkert betjening, såsom forsøg på at lukke jordingskontakten, mens hovedafbryderen forbliver lukket, eller betjening af kontakten i en fejltilstand. Disse låse er typisk mekaniske og kan ikke tilsidesættes uden at ødelægge låsemekanismen, hvilket sikrer absolut sikkerhed ved normal drift.

Hovedformålet med belastningsafbryder

En meget vigtig funktion af belastningsafbrydere i ringhovedenheder er at sikre sikker og kontrolleret styring af strømdistributionsnetværk under normale driftsforhold. Flere specifikke mål styrer denne applikation:

Netværkssektionalisering – Load break switches giver operatører mulighed for at opdele distributionsnetværk i håndterbare sektioner, og isolere specifikke dele til vedligeholdelse eller fejlplacering uden at afbryde hele systemet. Denne evne understøtter den høje tilgængelighed, der forventes af moderne ring-main-konfigurerede netværk.

Belastningsstrømafbrydelse - Switchen skal pålideligt afbryde alle strømme inden for dens designmærkning, fra minimale transformatormagnetiseringsstrømme op til fuld nominel belastningsstrøm. Denne operationelle kapacitet kan sikre sikkert og systematisk planlagt nedetid til vedligeholdelse eller netværksrekonfiguration.

Synlig isolation – Når belastningsafbryderen åbnes, vil den give et synligt brud mellem strømførende ledere og den isolerede sektion. Denne visuelle bekræftelse af isolation er meget vigtig for sikkerheden, når vi vedligeholder og leveres ofte med mekaniske positionsindikatorer og observationsvinduer.

Integreret jording – Designet med tre positioner sikrer, at udgående kredsløb kan jordes positivt, før personale får adgang til kabler eller tilsluttet udstyr. Denne funktion kan erstatte behovet for eksterne jordingsenheder og sikre, at jordforbindelsen kun udføres, efter at passende isolering er fuldført.

Transformatorbeskyttelseskoordinering – I kombinationen af ​​belastningsafbryder og sikring fungerer belastningsafbryderen i koordination med mellemspændingssikringer for at give transformatorbeskyttelse. Når en sikring aktiveres, udløser en anslagsstift og udløser kontaktmekanismen, åbner alle tre faser og forhindrer enfaset.

Anvendelsesområde for Load Break Switch

22kV-vakuumafbryderen med Load Break Switch i landlige elnet er velegnet til en lang række spændingsniveauer fra 6 kV til 40,5 kV.

Utility Distribution Networks - RMU'er bruges normalt i strømdistributionssystemer i byområder. Disse mellemspændingskoblinger eller RMU'er forbinder primære strømforsyningsstationer til strømfordelingstransformatorer, som serverer bolig-, kommercielle og blandede udviklinger.

Industrielle faciliteter - RMU'erne er normalt monteret i produktionsanlæg, forarbejdningsfaciliteter og industrielle komplekser til mellemspændingsstrømdistribution. Funktionerne ved belastningsafbryderen har en kompakt størrelse er meget vigtig for på en præmie, og den vedligeholdelsesfri drift minimerer produktionsafbrydelser.

Kommercielle bygninger - RMU'erne bruges også i de store kommercielle udviklinger, indkøbscentre og kontorkomplekser. som kan være let at distribuere strøm pålideligt i hele anlægget. Muligheden for at isolere sektioner til vedligeholdelse uden at påvirke lejede arealer giver driftsfleksibilitet.

Vedvarende energiapplikationer – Ringhovedenhederne anvendes i stigende grad i solcelleanlæg, vindmølleparker og batterienergilagringssystemer til nettilslutning og intern distribution. Disse mellemspændingskontakter har disse funktioner, herunder kystnær korrosionsbestandighed, støvbeskyttelse og kompakte dimensioner til installation af vindtårne.

Præfabrikerede understationer – Kompakte understationer til bymæssige og industrielle applikationer integrerer RMU'er som højspændingskoblings- og beskyttelsessektionen, typisk monteret sammen med distributionstransformatorer i et fælles kabinet. Dette arrangement minimerer installationsarbejdet på stedet og giver et vejrbestandigt, sikkert strømforsyningspunkt.

Tekniske parametre for Load Break Switch

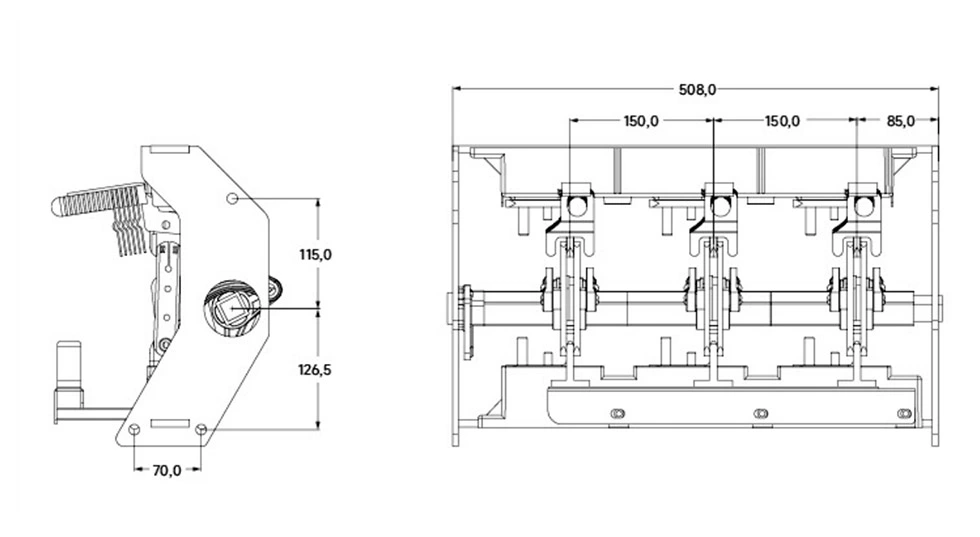

Udseende og dimension

FAQ

Hvad er forskellen mellem en belastningsafbryder og en afbryder i en RMU?

En belastningsafbryder er designet til at afbryde normale belastningsstrømme under rutinemæssige koblingsoperationer, mens en kredsløbsafbryder kan afbryde meget højere fejlstrømme under kortslutningsforhold. I RMU-konfigurationer håndterer belastningsafbrydere daglig kobling, og separate sikringer eller afbrydere giver fejlbeskyttelse.

Hvordan fungerer kontakten med tre positioner?

Kontakten med tre positioner bruger en enkelt bevægelig kontakt, der bevæger sig mellem tre positioner: lukket (forbinder samleskinne til kabel), åben (isolerer begge) og jordet (forbinder kabel til jord, mens samleskinneisolering opretholdes). Dette integrerede design sikrer korrekt sekvensering og synlig isolering.

Kan en belastningsafbryder afbryde fejlstrømmen?

Nej, belastningsafbrydere er ikke designet til fejlstrømsafbrydelse. I afbryder-sikringskombinationer afbryder sikringerne fejlstrømmen, og kontakten åbner først, når sikringen er aktiveret. For højere fejlniveauer kræves afbrydere med beskyttelsesrelæer.

Hvilken vedligeholdelse kræver belastningsafbrydere?

Moderne SF6-isolerede lastafbrydere i forseglede RMU-tanke er designet vedligeholdelsesfrie for livet. Alle de indvendige komponenter er forseglet i en tank for at blive beskyttet mod forurening, og SF6-gas er ikke nødvendigt at efterfylde i hele den normale levetid. Alle de indvendige komponenter er forseglet i en tank for at være beskyttet mod forurening, og SF6-gas er ikke nødvendigt for at genopfylde den normale levetid. Eksterne mekanismer kan have behov for regelmæssig inspektion og smøring baseret på producentens betjeningsvejledning.

Hvordan kan jeg få de tilstande, at kontakten er åben eller lukket?

Belastningsafbrydere giver flere indikationer af position: mekaniske indikatorer på betjeningsmekanismen viser den aktuelle tilstand, mimikdiagrammer repræsenterer den faktiske kredsløbskonfiguration, og mange RMU'er inkluderer observationsvinduer til direkte visuel bekræftelse af kontaktposition. Nogle udstyr inkorporerer hjælpekontakter til fjernindikation.

Hvilke spændingsområder er tilgængelige?

Det nominelle spændingsområde for belastningsafbryderne er normalt fra 6 kV til 40,5 kV, generelt klassificeringerne på 11 kV, 17,5 kV, 24 kV og 33 kV. Hver spændingsklassificering er for specifikke isolationsniveauer og testkrav.

Er belastningsafbryderne velegnede til udendørs installation?

Ja, men skal konfigurere med kabinetter og strømleverandører. Mange RMU'er til udendørs anvendelse inkorporerer vejrbestandige skabe, korrosionsbestandige materialer og forseglede tanke, der beskytter interne komponenter mod miljøpåvirkning. som ofte er monteret i den præfabrikerede transformerstation sammen med transformatorerne. Udendørsenheder skal opfylde yderligere krav til beskyttelse mod indtrængen og UV-modstand.
